Ringi põhiseade Sf6 väljatõmmatav lülitusseade

Mis on rõnga põhiseade SF6 väljatõmmatav lülitusseade?

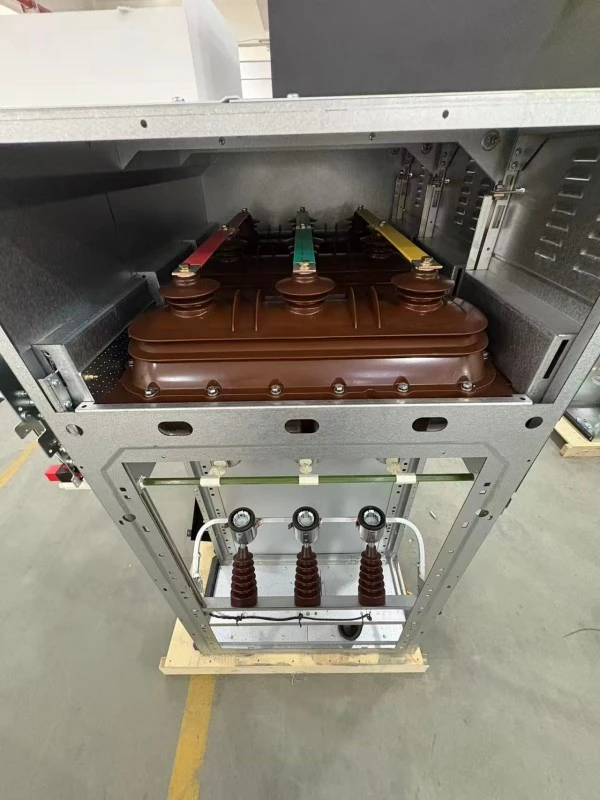

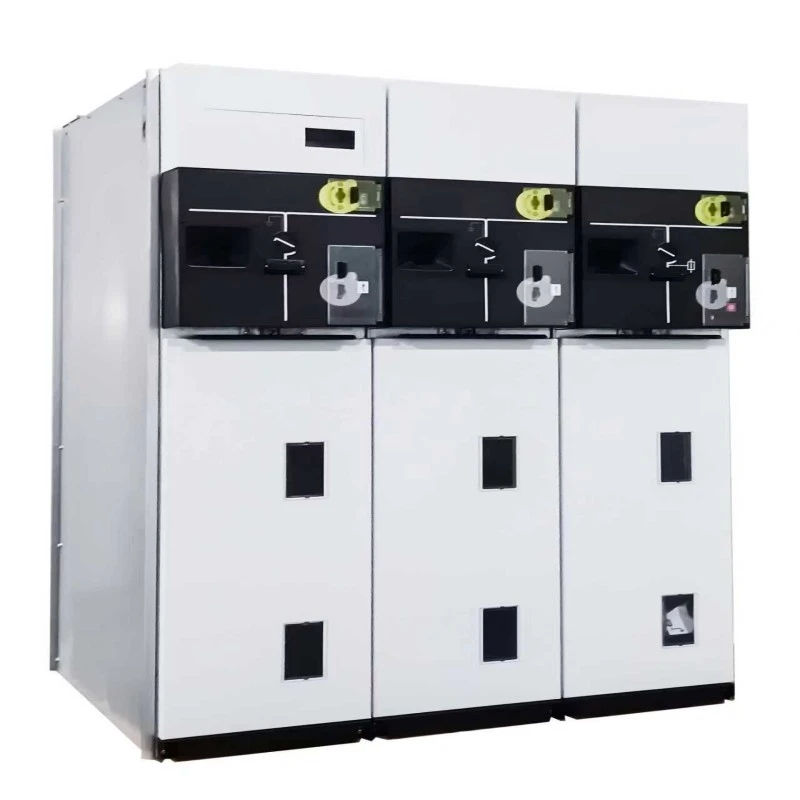

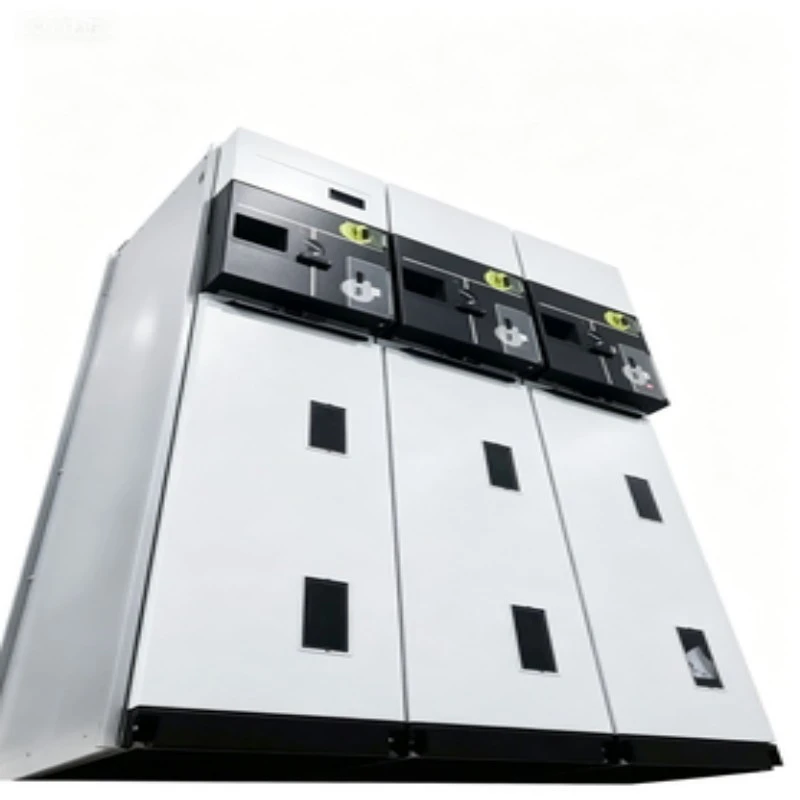

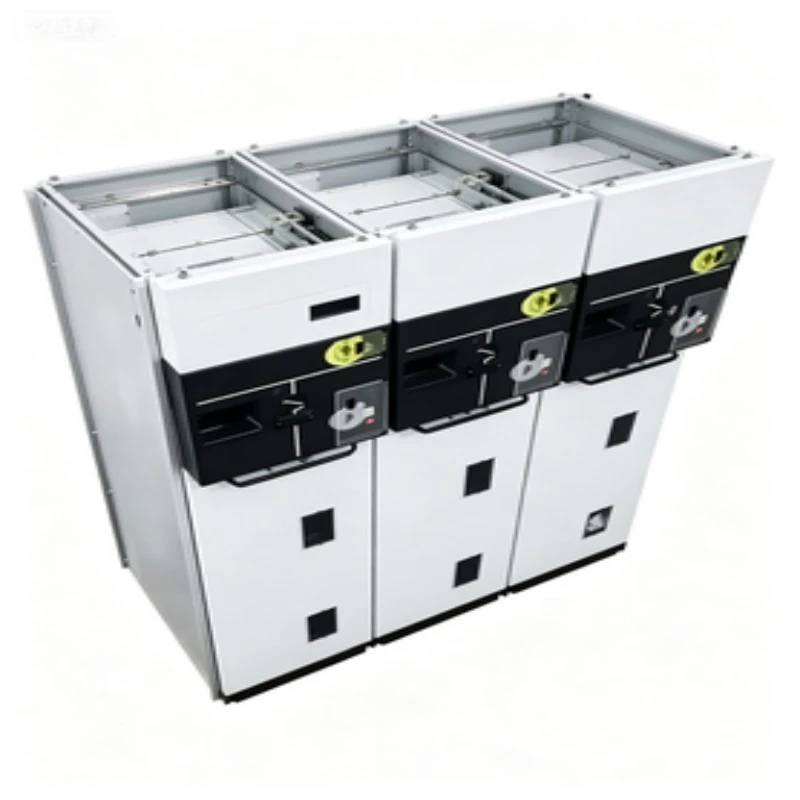

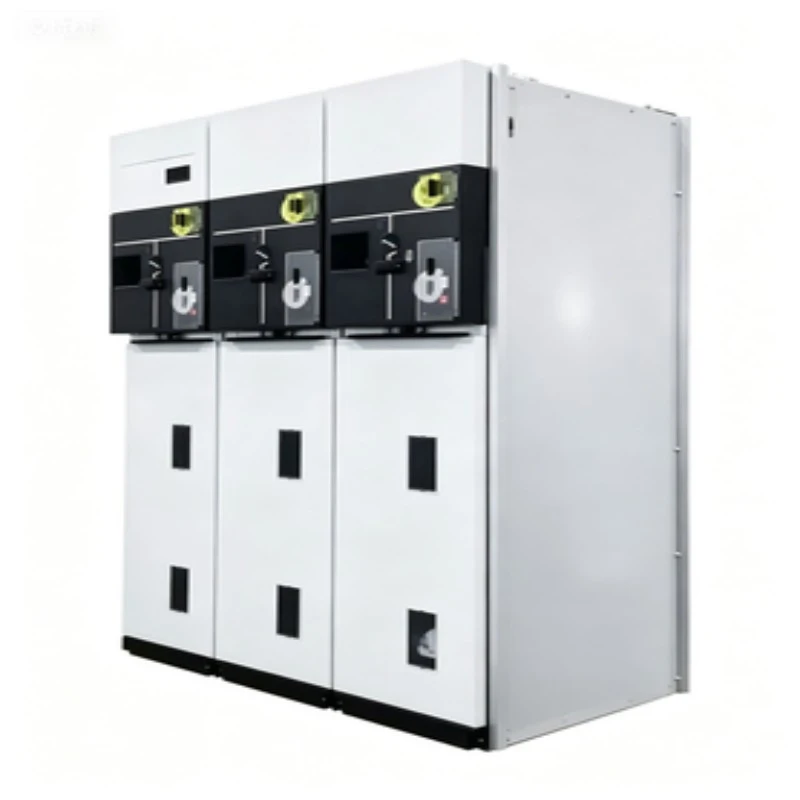

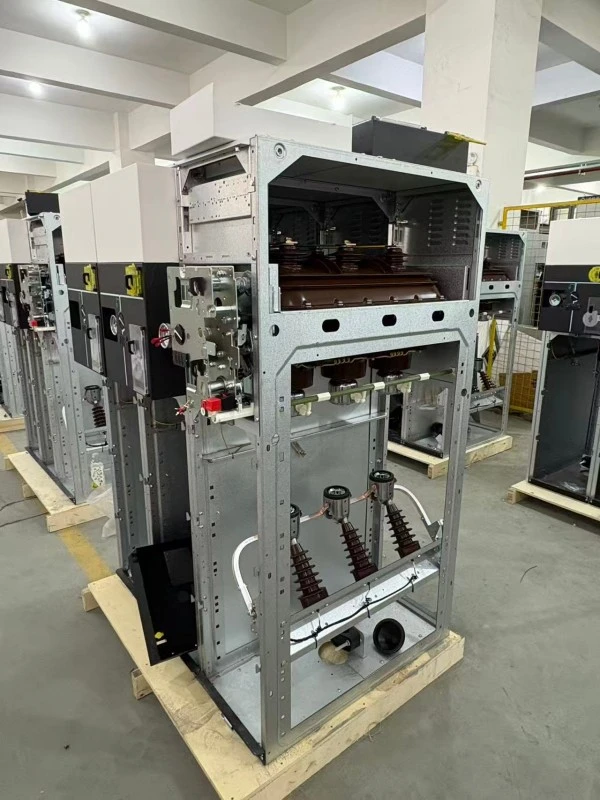

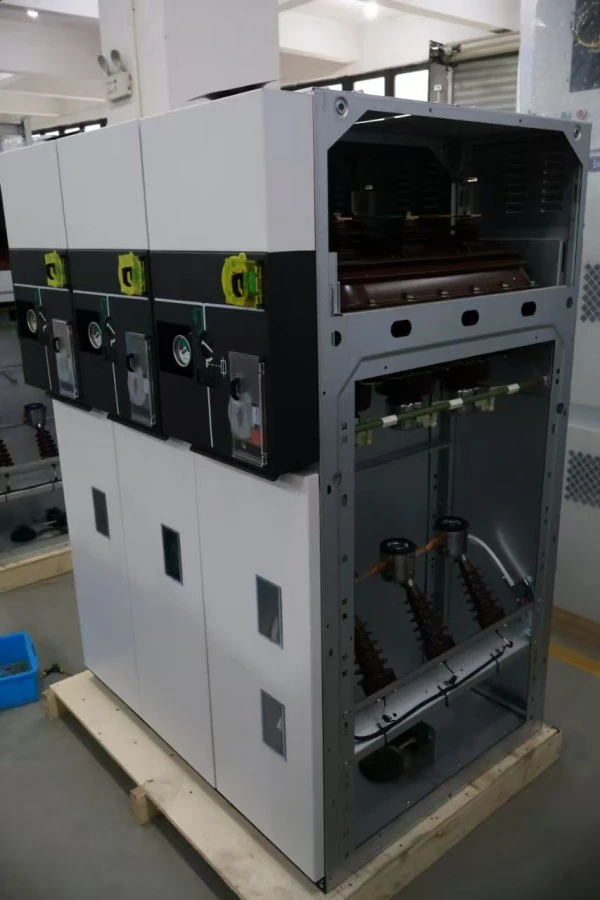

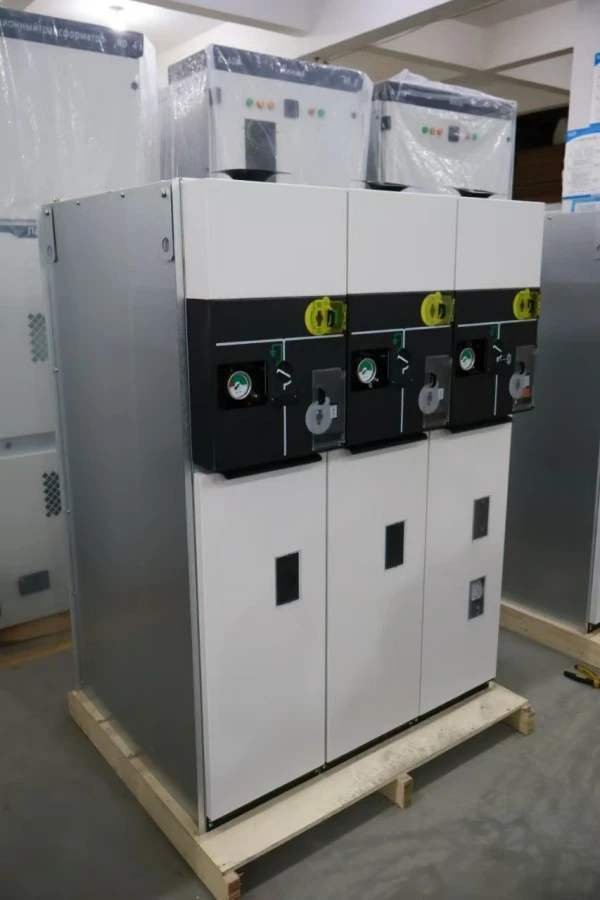

Thelülitusseadmedon tehases kokkupandud metallkorpusega SF6 isolatsiooniga jaotusseade, mis on mõeldud keskpinge ringvõrkudele (kuni 24kV/36kV). Erinevalt fikseeritud tüüpiRMUd, sellel väljavõetaval versioonil on eemaldatavad veokile paigaldatud lülitusseadmed --- tavaliselt vaakumkaitselüliti või SF6 koormuslüliti, mille saab hoolduseks, kontrollimiseks või asendamiseks füüsiliselt korpusest välja veeretada ilma kogu siini pinget välja lülitamata.

Mida see teha saab?

See rõngas põhiseade SF6 väljatõmmatav lülitusseade täidab elektrijaotuses kolme kriitilist funktsiooni:

1. Ring võrguühendus --- Ühendab sissetulevad feederid kahest suunast, võimaldades üleliigset toiteallikat.

2. Trafokaitse ---Lülitab ja kaitseb kuni 2500kVA jaotustrafosid kasutades integreeritud kaitsmeid või kaitselülitit.

3. Hoolduse isolatsioon --- Väljatõmmatav mehhanism tagab nähtava murdumisvahe, tagades allavoolu töötavatele töötajatele absoluutse ohutuse.

4. Vea katkestus --- Katkestab lühisvoolud kuni 25kA.

5. Kaabli testimine ja maandamine --- Maanduslüliti ja kaablitesti pordid võimaldavad ohutut kaablitööd.

Iga Lugao Poweri SF6 RMU lülitusseade vastab standardile IEC 62271-200, pakkudes nii koormuse muutmise/katkestamise võimet kui ka rikkevoolu vastupidavust kompaktse jalajäljega (laius kuni 450 mm paneeli kohta).

Toote parameeter (spetsifikatsioon)

Märkus. Tehnilised parameetrid võivad olenevalt valitud konfiguratsioonist erineda. Lõpliku tehnilise andmelehe saamiseks võtke ühendust Lugao Poweriga.

Toote funktsioon ja rakendus

Funktsiooni küsimused ja vastused – väljavõetava eelise mõistmine

Q1: Mis teeb väljavõetava disaini paremaks kui fikseeritud RMU?

V: Fikseeritud RMU vajab jaotusseadmete hooldamiseks paneeli täielikku pingevabastamist. Ring-põhiseadme sf6 väljatõmmatava lülitusseadmega saate lülitusmooduli lihtsalt välja tõmmata asendisse "lahti ühendatud" või "test". Siin on pinge all ja allavooluahelaid saab ohutult hooldada. Seisakuaeg väheneb tundidelt minutiteni.

Q2: Kuidas ma tean, et väljatõmmatav tõstuk on õiges asendis?

V: Lugao Poweri disain sisaldab kolme erinevat mehaanilist asendit --- ühendatud, testitud ja lahti ühendatud --- igaühel on puutetundlik tagasiside, visuaalsed näidikud veokil ja abikontaktid SCADA kaugseireks. Tõstuki väljatõmbamisel katab turvaluuk automaatselt fikseeritud kontaktid.

3. küsimus: kas SF6 gaas ei vaja selles väljavõetavas konstruktsioonis hooldust?

V: Jah. SF6 paak on suletud elueaks (tavatingimustes ≥30 aastat). Väljatõmmatav mehhanism asub madalpingeruumis või veoki eesmises piirkonnas – mitte gaasipaagi sees. Seetõttu ei häiri lüliti tagasivõtmine SF6 rõhku ega dielektrilist terviklikkust. See on SF6 väljatõmmatava rõnga põhiseadme peamine erinevus.

Q4: Kas see RMU toetab kaugjuhtimispulti?

V: Jah. Väljatõmmatavad veokid saab varustada mootoriga mehhanismide ja asendi tagasiside anduritega, mis võimaldavad täielikku kaugriiulit sisse/välja – ühildub IEC 61850 GOOSE sõnumivahetusega.

Sobivad rakendused SF6 isolatsiooniga jaotusseadmete jaoks

Tootmise üksikasjad

Iga Ring Main Unit sf6 väljatõmmatav jaotusseade on toodetud meie ISO 9001 sertifitseeritud rajatises, kus on fikseeritud ja väljatõmmatavate variantide jaoks spetsiaalsed montaažiliinid.

Peamised tootmisetapid:

1. Paagi valmistamine --- 3 mm roostevaba teras, robotlaserkeevitus, 100% heeliumi lekkekatse (lekkekiirus <1 × 10⁻⁶ mbar·L/s).

2. SF6 töötlemine --- vaakumtäitmine kastepunktiga ≤ -50°C, rõhk kalibreeritud 20°C võrdlusalusel.

3. Väljatõmmatav veoki koost --- Täpsed juhtsiinid, hõõrdumist takistavad rullid, isejoonduvad esmased kontaktid (hõbetatud vask, paksus 12 μm).

4. Blokeeringu häälestamine --- Iga seade läbib 200 sisestamis-/väljavõtmistsüklit, et kontrollida mehaanilisi blokeeringuid.

5. Kõrgepinge test ---Toite sageduse taluvus: 42kV/1min (12kV ühikud); osaline tühjenemine <5pC 1,2Ur juures.

6. Temperatuuri tõusu test --- 1,1× nimivoolul, kõik punktid standardsetes piirides.

7. Unikaalne seerianumber --- Graveeritud nii korpusele kui ka väljavõetavale tõstukile täieliku jälgitavuse tagamiseks.

Kvaliteedikontrolli kontrollpunktid

Pakendamine

Iga Ringi põhiseade sf6 väljatõmmatav lülitusseadme paneel pakitakse ekspordiks eraldi:

Märgised karbil:

1. „SF6 gaasiga täidetud – ära kukuta”

2. „Tõmbatav veok sees – käsitsege ettevaatlikult”

3. Raskuskese, tõstepunktid, haprad sildid

Kahjustuste vältimiseks tarnitakse eemaldatav tõstuk paneeli sees (asendis Lahtiühendatud). Mitme veoautoga tellimuste korral on saadaval valikuline eraldi pakend.

Müügijärgne garantii ja garantii

Garantiiaeg:

12 kuud alates kasutuselevõtu kuupäevast või 18 kuud alates tarnekuupäevast (olenevalt sellest, kumb saabub varem).

Mis on kaetud:

1. Kõik mehaanilised osad, sealhulgas väljatõmmatav tõstuk, blokeeringud, luugid

2. SF6 gaasisüsteem (välja arvatud gaasi täitmine kliendi lekke tõttu)

3. Esmased ja sekundaarsed kontaktid

4. Maanduslüliti mehhanism

Mida ei hõlma:

1. Kahjustused ebaõigel väljatõmbamisel/sisestamisel

2. Välise juhtmestiku modifikatsioonid

3. Looduslikud teod (üleujutus, välk)

4. Kulumaterjalid (kaitsmed, märgutuled)

Teeninduskohustused:

1. Tehnilise päringu vastus: 2 tunni jooksul (tööpäevad)

2. Varuosade lähetamine: 24 tunni jooksul

3. Kaugtõrkeotsing: tasuta videokõnede tugi

Tootmine ja kvaliteedikontroll

Lugao Power Co., Ltd. on spetsialiseerunud kõrge-, kesk- ja madalpinge jõuülekande- ja jaotusseadmete, sealhulgas trafode uurimis- ja arendustegevusele ning tootmisele,lülitusseadmed, kaitselülitid, lahklülitid ja nendega seotud elektritooted.

Oma tootmis-, inseneri- ja testimisvõimalustega pakub Lugao Power kohandatud OEM/ODM-lahendusi ja ühtseid toitejaotuslahendusi kommunaalteenuste, tööstusrajatiste, taastuvenergia projektide ja infrastruktuurirakenduste jaoks kogu maailmas.
