Professionaalne õlitrafode tootja usaldusväärsete toitelahenduste jaoks

Kuidas valida oma võrgu jaoks optimaalne õlisse sukeldatud trafo?

Kvalifitseeritud toitetrafode tarnijaid hinnates arutavad insenerimeeskonnad sageli: kas peaksime oma peamise alajaama jaoks eelistama õliga sukeldatud või kuivtehnoloogiat? Valik sõltub rikkevoolu tasemetest, hooldusprotokollidest ja asukoha tingimustest. Õliga sukeldatud trafod, millel on suur soojusvõimsus ja suurepärane dielektriline tugevus, on vaieldamatud tööhobused kasulike astmeliste üles-/allarakenduste jaoks. Kuid nende jõudlus sõltub suuresti sisemise isolatsioonisüsteemi terviklikkusest ja paagi võimest taluda sisemist kaare survet.

Lugao õliga sukeldatud seadmed on loodud sellise mehaanilise ja elektrilise surve all silma paistma. Meie patenteeritud südamiku kinnitus- ja mähkimistehnikad tagavad, et isegi äkilise 2,5% reaktantsi kõrvalekalde korral rikke ajal jäävad mähised ideaalselt joondatud. See mehaaniline vastupidavus, mis on kinnitatud rangete lühisekindluse testidega (üle 20 kA RMS), eristab vastupidavat toitetrafot vastutusest.

Kuidas Lugao metallurgia ja kerimistehnika katastroofilisi ebaõnnestumisi ära hoiavad?

Erinevalt tavalistest jaotustrafodest, mis taluvad mõõdukat koormust, peab kõrgepingeõliga sukeldatud trafo juhtima pidevate koormusvoolude tekitatud intensiivset soojust. Tsüklilised koormuse kõikumised põhjustavad südamiku ühenduskohtade ja mähiste juhtmete lokaalset ülekuumenemist, mis kiirendab õli lagunemist ja paberi isolatsiooni haprust. Lugao kõrvaldab selle haavatavuse konkreetse materjali valiku ja töötlemise kaudu.

Our transformers feature high-grade cold-rolled grain-oriented silicon steel (27QG120) with step-lap joints and stress-relief annealing. This metallurgical precision ensures no-load losses remain strictly within IEC 60076 standards. For the windings, we utilize oxygen-free copper conductors wrapped in premium kraft paper, employing a continuous helical winding technique. Sellele järgneb range vaakumkuivatusprotsess, mis eemaldab jääkniiskuse, kõrvaldades tõhusalt osalise tühjenemise (PD) riskid, mis tavaliselt vaevavad halvemaid seadmeid.

Millised konstruktsiooni- ja keskkonnakaitsed on standardsed?

Exposed to weather, dust, and potential impacts, the tank structure serves as the primary defense. Lugao õliga sukeldatud jõutrafod saavutavad IP44 kaitsetaseme korrosioonivastase pinnatöötlusega, mis taluvad rannikuvee pihustamist ja äärmuslikke ümbritseva õhu temperatuure. Tugev paak (Q345R) on robotkeevitatud ja survetestitud 0,3 MPa juures, tagades lekke puudumise ja konstruktsiooni terviklikkuse aastakümneteks.

Millist võimsust, pinget ja jahutuskonfiguratsioone saab Lugao pakkuda?

Lugao SGS-sertifikaadiga rajatis toetab täisvõimsusega testimisalasid ja professionaalseid südamike lõikeliine, mis on valmistatud rangelt kooskõlas IEC, GB, CE ja CCC standarditega.

Pingeklassid ja võimsusvahemikud:

· 132kV / 110kV astmeline/sammutav trafo:Mõeldud kommunaalalajaamade ja elektrijaamade võrku ühendamiseks. Võetakse kasutusele tugev õliga sukeldatud paak ONAN- või ONAF-jahutusega, millel on erakordselt madal osaline tühjendus (≤ 5 pC) ja suurepärane lühiskindlus.

· 33kV / 35kV jõutrafo:Ideal for wind farm collection systems and heavy industrial zones. Balances high efficiency with a compact footprint, offering flexible cooling options and customizable voltage taps.

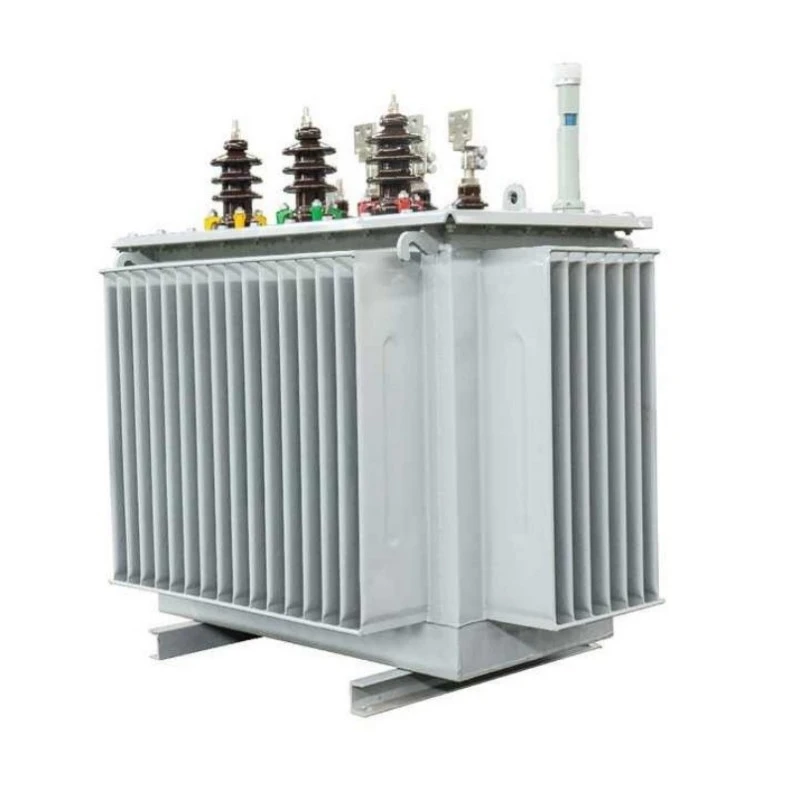

· 11kV jaotustrafo:Suitable for commercial complexes and rural electrification. Features a corrugated oil tank design that eliminates the need for a conservator, ensuring reliable operation in harsh outdoor environments.

Jahutusmeetodi valikud:

· ONAN:Toetub mõõduka koormuse korral loomulikule konvektsioonile.

· ONAF:Tugevdab õli loomulikku ringlust sundõhuventilaatoritega, suurendades ülekoormusvõimet ligikaudu 30%.

· OFAF:Kasutab sunnitud õliringlust koos sundõhusoojusvahetitega maksimaalse soojuse hajumise tagamiseks.

Kuidas valida õliga sukeldatud seadet piiratud ruumiga kohtadele?

Suuremahuliste alajaamade jaoks sobivad kõige paremini tavapärased väliste radiaatoritega seadmed. Linna maa-aluste alajaamade jaoks pakub Lugao aga kohandatud jalajälje optimeerimist, vähendades üldist põrandapinna vajadust, kasutades integreeritud radiaatoripaneele, ilma jahutuse efektiivsust ohverdamata.

Vaadake meie tootmisliiniVideo

Kogege omal nahal Lugao Power Transformeri tipptasemel tootmist:
