Usaldusväärne Ameerika tüüpi alajaamade tootja

Kui linnaplaneerijad seisavad silmitsi maa nappuse ja hüppeliselt kasvavate kinnisvarakuludega elamukogukondades, küsivad nad: milline alajaama konfiguratsioon tagab väikseima jalajälje, ilma et see kahjustaks välisjaotusvõrkude töökindlust? Lugao Power Co., Ltd. vastab sellele meie American Type Substation lahendustega, mis on konstrueeritud erilise kolme sektsiooniga – trafo, kõrgepinge- ja madalpingeosaga –, millel on täielikult suletud õliga sukeldatud trafoplokk, mis võtab enda alla ligikaudu kolmandiku kuni viiendiku linnaruumist, muutes itcon-tüüpi jaotuslahenduse Euroopa-tüüpi jaotusvõrgu mahust võrdväärseks.

Kuidas valida Ameerika jaEuroopa tüüpi alajaamadteie projekti jaoks?

Kvalifitseeritud kast-tüüpi trafo alajaama tarnijate hindamisel küsivad insenerihankemeeskonnad sageli järgmist: kas peaksime oma jaotusvõrgu jaoks määrama Ameerika või Euroopa disainistandardid? Vastus sõltub saadaolevast saidi piirkonnast, piirkondlikust võrgueelistusest ja paigalduskeskkonnast.

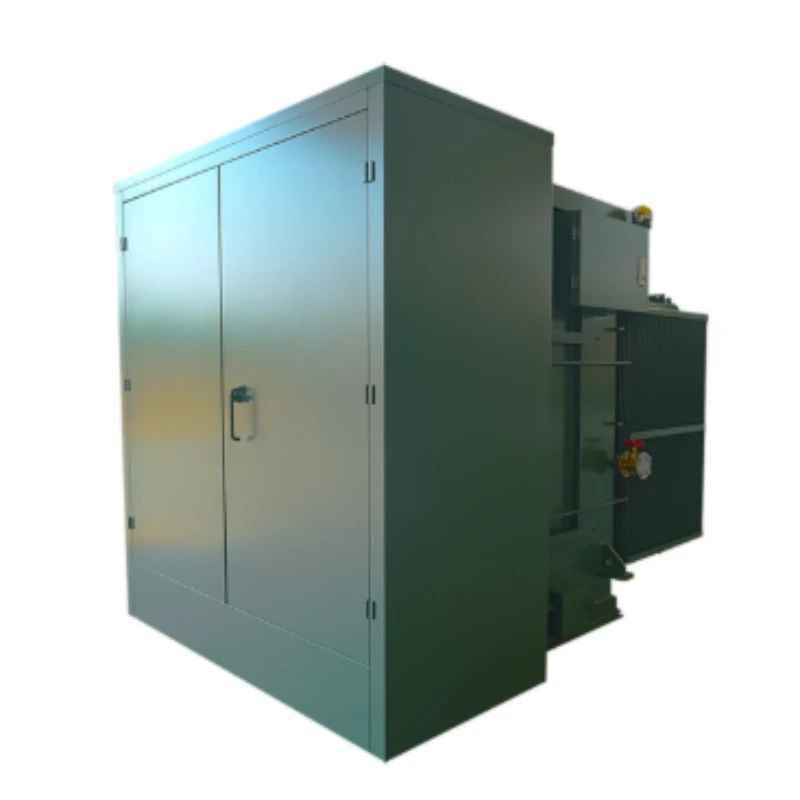

Ameerika tüüpi alajaamadel on iseloomulik kolmekambriline konstruktsioon – trafo, kõrgepinge- ja madalpinge sektsioonid – ning trafo sektsioonis kasutatakse tavaliselt täielikult suletud õliga sukeldatud seadet. See disain rõhutab kompaktset jalajälge, pakkudes ligikaudu ühe kolmandiku kuni viiendiku samaväärse võimsusega Euroopa tüüpi seadmete mahust. Vähendatud maht muudab selle eriti sobivaks välipaigaldisteks elamupiirkondades, linnajaotusvõrkudes ja piiratud ruumidega hoovides, kus maakulud on ülemäära suured.

Erinevalt ruumipõhisest Euroopa disainist, mis seab esikohale juurdepääsu teenusele, on Ameerika tüüpi konfiguratsioon optimeeritud tiheduse jaoks. Suletud paagi konstruktsioon välistab vajaduse laiaulatuslike hoolduskoridoride järele, võimaldades paigaldamist kitsastesse kohtadesse, nagu teeäärsed, väikesed tehnokrundid või elamurajoonides. See ruumitõhusus tähendab arendajate ja kommunaalettevõtete jaoks otseselt maa soetamise kulude olulist kokkuhoidu.

Kuidas tagab Lugao kompaktses korpuses dielektrilise terviklikkuse?

Ameerika tüüpi alajaamad peavad taluma äikest, lülitusliigpingeid ja pidevat koormusest põhjustatud termilist pinget oluliselt vähendatud mahu piires.LugaoAmeerika tüüpi alajaamad on konstrueeritud kõrge dielektrilise vundamendiga, mis on kinnitatud range testimise kaudu: võimsuse sagedus talub 42 kV ühe minuti ja välkimpulss 75 kV kõrgepinge poolel. Need läved vastavad või ületavad nii Ameerika (ANSI/IEEE) kui ka rahvusvahelisi standardeid, kaitstes sisemisi trafo mähiseid ja lülitusseadmete komponente võrguhäirete eest.



Kompaktne disain nõuab suurepärast soojusjuhtimist. Meie täiskoormuse temperatuuritõus – umbes 45,1 K kõrgepingemähistel ja 52,9 K madalpingemähistel – jääb järjekindlalt IEEE ettenähtud piiridesse. Korpuse konstruktsioon sisaldab optimeeritud ventilatsiooniteed ja soojust hajutavaid pindu, mis suunavad soojuse aktiivselt kriitilistest komponentidest eemale, vältides lokaalseid levialasid, mis halvendavad paberi isolatsiooni ja kiirendavad õli vananemist suletud paagi keskkonnas.

Millised struktuuri- ja keskkonnakaitsed on integreeritud?

Ilmastikule, tolmule ja juhuslikele mõjudele avatud kompaktne alajaama kate on esimene kaitse keskkonna halvenemise eest. Lugao Ameerika tüüpi alajaamad saavutavad IP44 kaitsetaseme, tagades tõhusa vastupidavuse tahkete osakeste sissepääsu ja veepritsmete vastu, muutes need ideaalseks avatud aiapaigaldiste jaoks, mis puutuvad kokku elementidega. Korrosioonikindlast terasest valmistatud korrosioonivastase pinnatöötlusega korpus peab vastu äärmuslikele välistemperatuuridele, kõrgele niiskusele ja söövitavale rannikukeskkonnale, tagades konstruktsiooni terviklikkuse aastakümneteks kasutuseks.



Täielikult suletud trafo sektsioon tagab täiendava keskkonnakaitsekihi. Erinevalt tavalistest õliga täidetud seadmetest, mis nõuavad säilituspaake ja silikageeli õhutusseadmeid, on Lugao Ameerika tüüpi seadmetel täielikult suletud konstruktsioon, mis takistab niiskuse sissepääsu ja õli oksüdeerumist, välistades õhutusava vahetamise ja õli lisamisega seotud hoolduse.

Kuidas Lugao kinnitab lühisetaluvuse kompaktsete konstruktsioonide puhul?

Jaotusvõrkudes tekib paratamatult rikkevool. Alajaama võime need sündmused üle elada ilma sisemise deformatsiooni või siinikahjustusteta on vaieldamatu. Lugao Ameerika tüüpi alajaamu testitakse lühisetaluvuse suhtes – näiteks kõrgepinge poolel on 20 kA RMS – koos katsejärgsete kontrollidega, mis kinnitavad siini liigeste terviklikkust ja nullkonstruktsiooni deformatsiooni. Kompaktne ja jäik paagi struktuur suurendab tegelikult mehaanilist tugevust, minimeerides sisemisi vahemikke, mis võivad elektromagnetiliste jõudude mõjul kõrvale kalduda, tagades projektiinseneridele, et meie alajaamad säilitavad süsteemi stabiilsuse ka kõige nõudlikumate rikete korral.

Milliseid võimsuse, pinge ja konfiguratsiooni valikuid saab Lugao pakkuda?

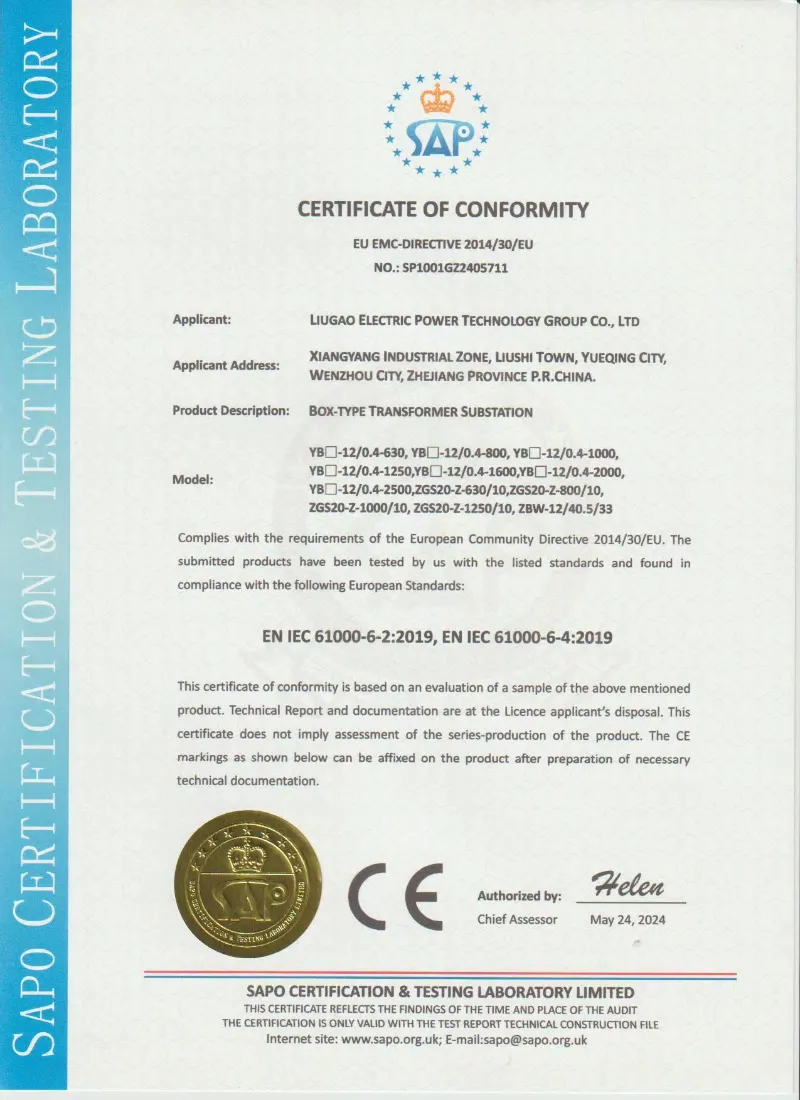

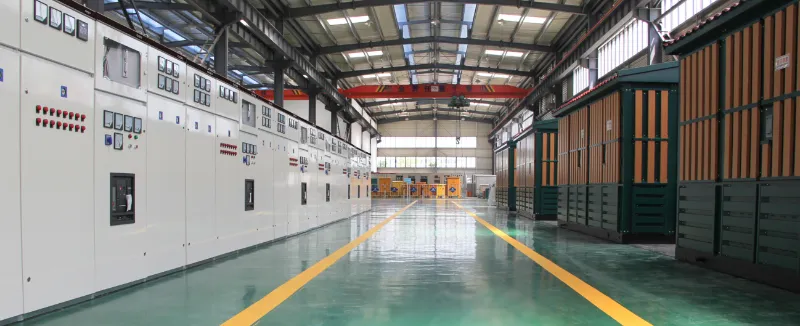

Lugao ISO9001 ja SGS-sertifikaadiga tootmistsehh, mis on varustatud professionaalsete koosteliinide ja täisvõimsusega katsealustega, toodab Ameerika tüüpi alajaamu rangelt kooskõlas ANSI, IEEE, GB, CE ja CCC rahvusvaheliste standarditega, toetades otsest plug-and-play juurutamist ilma kulukate saidi muudatusteta.

Pingeklassid ja võimsusvahemikud

30kV / 35kV Ameerika tüüpi alajaam:Mõeldud elektrijaotusalajaamadele, tuuleparkide kollektorisüsteemidele ja rasketööstuspiirkondadele, kus on vaja keskpinge muundamist, millel on tugev lühiskindlus ja madal osatühjendus. Sellel on kompaktne kolmekambriline paigutus, mis on optimeeritud välistingimustes paigaldamiseks.
24kV (20kV) Smart/Compact Box alajaam：Varustatud intelligentsete moodulitega nii kõrgepinge kui ka madalpinge poolel, mis võimaldab kaugjuhtimist, tuvastust, signaalimist ja reguleerimist riigivõrgu automatiseerimise rakendustes. Sobib linna kõrghoonetele, elamutele ja munitsipaalinfrastruktuurile.
11kV / 10kV jaotusalajaam:Ideaalne ärikomplekside, elamukogukondade ja maapiirkondade elektrifitseerimisprojektide jaoks. Sellel on gofreeritud paagi konstruktsioon või kuivtüüpi trafod, mis välistavad konservaatori hooldusnõuded ja tagavad usaldusväärse töö karmides välistingimustes.

Trafo ja lülitusseadmete valikud

Lugao pakub paindlikke sisemisi konfiguratsioone, mis vastavad konkreetsetele projektinõuetele:

· Trafo tüüp: Täielikult suletud õliga sukeldatud(S9, S11, S13, SH15) või kuivtüüpi (SCB10, SCB11, SCBH15) valikud, mis vastavad tuleohutuse ja keskkonnaeelistustele. Tihendatud paagi konstruktsioon välistab vajaduse õlikonservaatori ja õhutusava hoolduse järele.

· Kõrgepinge lülitusseadmed:Koormuslüliti või vaakumkaitselüliti konfiguratsiooniga XGN15, HXGN17 või KYN28A kapid, mis toetavad ringvõrgu, terminali või kahe toiteallika režiime.

· Madalpinge jaotus:GGD, GCS või MNS sissetulevate, väljuvate ja reaktiivsete kompensatsioonifunktsioonidega lülitusseadmed, mis toetavad paneelitüüpi või korpusesse paigaldatavaid konstruktsioone.

Kuidas valida ideaalne Ameerika tüüpi alajaam piiratud ruumiga linnapiirkondade jaoks?

Traditsiooniliste rohke põrandapinnaga alajaamade puhul on tavapärased hoonetüüpi paigaldised endiselt teostatavad. Linnade elamukogukonnad, ülekoormatud äripiirkonnad ja teeäärsed rajatised nõuavad aga ruumile optimeeritud lahendusi. Ameerika tüüpi alajaamad on oma kompaktse mahuga (üks kolmandik kuni viiendik Euroopa tüüpi ekvivalentidest) eriti sobivad nendeks rakendusteks, kus maakulud on ülemäära suured. Lugao pakub kohandatud jalajälje optimeerimist, vähendades üldisi maapinna nõudeid, kasutades suure tihedusega lülitusseadmeid ja integreeritud trafosid. Vähendatud jalajälg võimaldab paigaldada väikestele tehnokruntidele, elamurajoonides või maanteede äärde, ilma olemasolevat infrastruktuuri häirimata.

Vaadake meie tootmisliiniVideo

Kogege omal nahal Lugao Ameerika tüüpi alajaamade tipptasemel tootmist:
