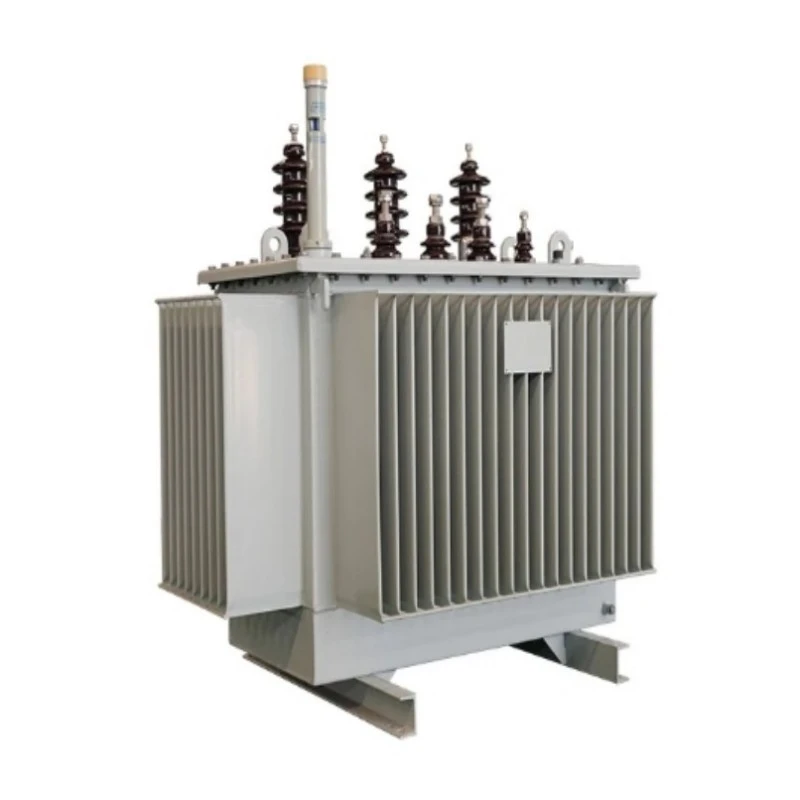

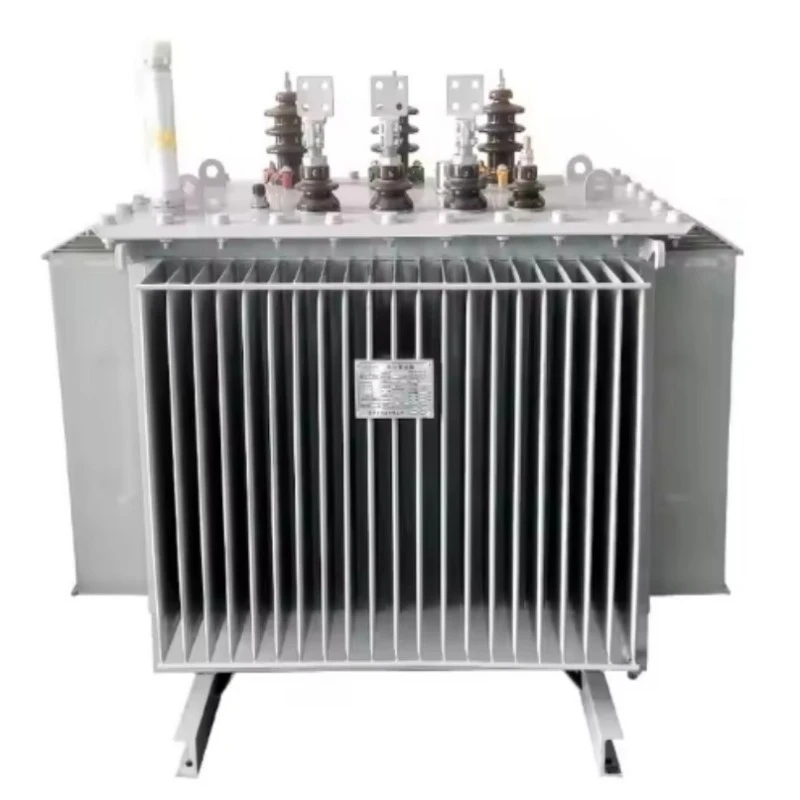

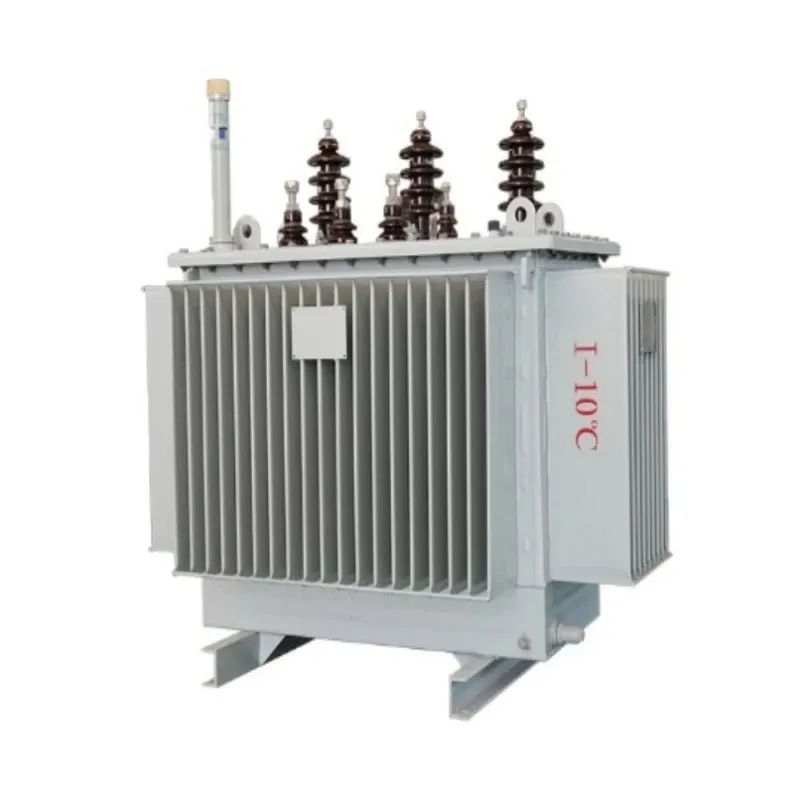

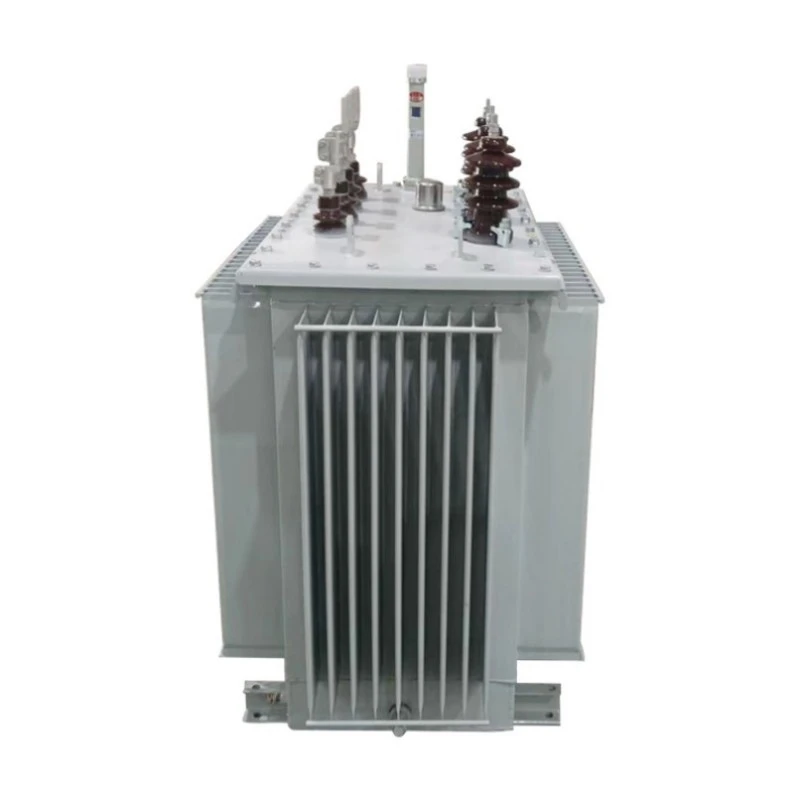

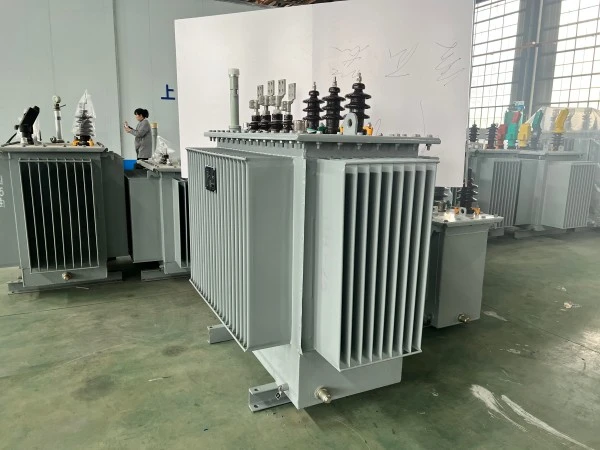

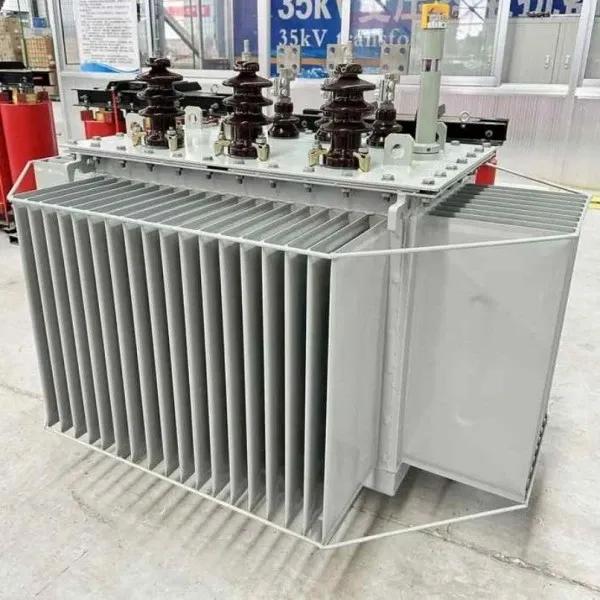

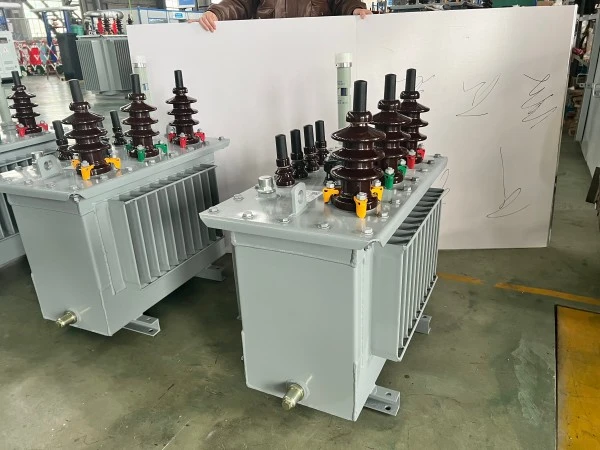

S13 ühefaasiline õliga sukeldatud elektritrafo

Ühefaasiline õliga sukeldatud elektritrafo S13 on loodud spetsiaalselt ühefaasiliste toiteallikate jaoks, nagu maapiirkondade elektrifitseerimine, elamute postidele paigaldatav elektrijaotus ja kerge kaubanduslik kasutamine. Selle toote ostmine annab teile ülitõhusa väikese kadudega trafo, mis vähendab oluliselt tühikäigukadusid võrreldes tavapäraseS9jaS11 seeria, mis tagab mõõdetava energiasäästu selle eluea jooksul.

Sellel trafol on suure läbilaskvusega terale orienteeritud räniterasest südamik, millel on astmeline ühendusliide, või valikuliselt amorfsest sulamist südamik veelgi väiksemate kadude tagamiseks. Õliga sukeldatud jahutussüsteem tagab suurepärase soojusjuhtimise, samas kui täielikult suletud gofreeritud paagi struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu, vähendades märkimisväärselt hooldusvajadusi. Selle kompaktne ja kerge disain hõlbustab vardale kinnitamist ja transportimist.

Toote funktsioon ja rakendus

Omadused

Vastab IEC, ANSI, GB ja SANS standarditele või ületab neid

Ülimadala tühikoormuse kadu, kuni 30% madalam kui S11 seeria

Täielikult suletud gofreeritud paagi konstruktsioon ilma konservaatorita

Suur ülekoormusvõime ja suurepärane termiline stabiilsus

Madal müratase, ideaalne elamupiirkondade jaoks

Suurepärane lühisetaluvus

Kompaktne ja kerge postidele või platvormile paigaldamiseks

Lai pingeväljavõtete vahemik võrgu paindlikkuse tagamiseks

Saadaval on keskkonnasõbralikud isolatsiooniõlid

Hooldusvaba töö normaalsetes kasutustingimustes

Küsimused ja vastused: toote põhiülevaade

K: Mis on ühefaasiline õliga sukeldatud trafo?

V: Aühefaasiline õliga sukeldatud trafo on jaotustrafo tüüp, mis kasutab jahutamiseks ja isolatsiooniks isolatsiooniõli ning on mõeldud töötama ühefaasilistes elektrisüsteemides. Seda kasutatakse tavaliselt elamupiirkondades, maapiirkondade elektrijaotuses ja väikestes kommertsrakendustes, kus kolmefaasilist voolu pole vaja. Õlikümblus tagab suurepärase soojuse hajumise ja kaitseb sisemisi komponente keskkonnategurite eest.

K: Kuidas saavutab S13 seeria varasematest mudelitest kõrgema energiatõhususe?

V: S13-seeria saavutab suurema efektiivsuse tänu kahele olulisele edusammule: esiteks, suure läbilaskvusega külmvaltsitud terale orienteeritud räniterase kasutamine koos astmelise lapliidese südamikustruktuuriga vähendab oluliselt hüstereesi ja pöörisvoolu kadusid. Teiseks vähendavad valikulised amorfse sulami südamikud tavapärase räniterasega võrreldes tühikoormuse kadusid veelgi kuni 50%. Nende täiustuste tulemuseks on tühikäigukadude väärtused, mis on 30% madalamad kui S11 seerial ja palju madalamad riiklikest energiastandarditest.

K: Miks on täielikult suletud struktuur ühefaasiliste trafode jaoks oluline?

V: Ühefaasilised trafod paigaldatakse sageli välitingimustesse, kus on erinevad ilmastikutingimused. Täielikult suletud gofreeritud paak välistab vajaduse konservaatori järele ja takistab isolatsiooniõli ja atmosfääriõhu vahelist otsekontakti. See peatab niiskuse imendumise ja õli oksüdeerumise, mis on isolatsiooni lagunemise peamised põhjused. Selle tulemusena ei vaja trafo oma kasutusea jooksul õli vahetamist ega hooldust, mis vähendab oluliselt kasutuskulusid.

K: Kas seda trafot saab kasutada taastuvenergia rakendustes?

V: Jah. Ühefaasiline õlitrafo S13 sobib hästi väikesemahuliste taastuvenergiasüsteemide jaoks, nagu katusel olevad päikeseenergiapaigaldised, mikrohüdroprojektid ja elamute energiasalvestussüsteemid. Selle kõrge efektiivsus ja võime taluda pingekõikumisi muudavad selle ideaalseks võimsuse suurendamiseks või vähendamiseks hajutatud tootmise seadistustes.

Peamised rakenduse stsenaariumid

Rural Electrification: Tagab minimaalsete kadudega usaldusväärse ühefaasilise toite kaugematele küladele, taludele ja põllumajandustöödele.

Elamupostidele paigaldatav jaotus:Ideaalne elamukogukondadele, kus ühefaasiline toide on standardne, pakkudes kompaktset suurust ja madalat müra.

Kerged ärihooned:Kasutatakse väikestes kauplustes, kontorites ja maapiirkondade kaubanduskeskustes, mis nõuavad tõhusat elektrijaotust.

Taastuvenergia integreerimine:Sobib pinge tõstmiseks elamu päikeseenergiasüsteemidest või minivõrkudest.

Ajutine ehitusvõimsus:Kerge konstruktsioon võimaldab hõlpsat kasutuselevõttu ajutiste energiavajaduste korral ehitusplatsidel.

Toote parameeter (spetsifikatsioon)

Tabel: S13 ühefaasiline õliga sukeltransformaator – tüüpilised spetsifikatsioonid (11kV / 0,23kV või 0,4kV)*

Tootmise üksikasjad

Põhimaterjal ja protsess

Ühefaasilise õliga sukeldatud elektritrafo S13 südamik on valmistatud suure läbilaskvusega külmvaltsitud terale orienteeritud räniterasest, millel on 45° astmeline rippliide. Kõrgeimat efektiivsust nõudvate rakenduste jaoks on saadaval amorfsest sulamist südamik, mis vähendab tühikäigukadusid kuni 50% võrreldes tavapärase räniterasega. Südamik on täpselt pügatud ja virnastatud poolkuiva klaasteibiga, et minimeerida vibratsiooni ja müra.

Mähiskonstruktsioon

Nii kõrge- kui ka madalpinge mähised on keritud hapnikuvabadest vaskjuhtidest, tagades kõrge juhtivuse ja minimaalsed takistuskaod. Madalpingemähisel on pikisuunaliste õlikanalitega foolium või spiraalne struktuur, mis parandab oluliselt mehaanilist tugevust ja lühisetaluvust.

Isolatsiooni- ja jahutussüsteem

Standardse jahutus- ja dielektrilise keskkonnana kasutatakse kvaliteetset mineraalset isoleerõli. Soovi korral on saadaval keskkonnasõbralikud kõrge tulepunktiga isolatsioonivedelikud. Õli-paberi isolatsioonisüsteem läbib ranged vaakumkuivatus- ja õlitäitmisprotsessid, kõrvaldades jääkniiskuse ja õhumullid, tagades osalise tühjenemise alguspinge, mis ületab oluliselt standardnõudeid.

Paak ja tihendus

Paagil on lainepapist paneeli disain, mis tagab nii soojuse hajumise kui ka soojuspaisumise kompenseerimise, välistades vajaduse välise konservaatori järele. Täielikult suletud struktuur takistab õli oksüdeerumist ja niiskuse sissetungimist, tagades trafo tööea jooksul hooldusvaba töö. Rõhualandusklapp ja õlitaseme näidik on standardvarustuses.

Q&A: tootmine ja kvaliteet

K: Milliseid kvaliteediteste tehakse iga trafoga?

V: Iga ühefaasiline trafo S13 läbib enne tarnimist põhjaliku komplekti rutiinseid ja tüübiteste, sealhulgas tühi- ja koormuskadude mõõtmised, lühisetakistuse testid, indutseeritud ülepinge vastupidavuse testid, osalise tühjenemise testid ja välguimpulsside testid. Kõik testitulemused on dokumenteeritud ja jälgitavad.

K: Kuidas aitab gofreeritud paagi disain kaasa töökindlusele?

V: Gofreeritud paagi konstruktsioon täidab kolme kriitilist funktsiooni: see suurendab pindala tõhusaks soojuse hajutamiseks, tagab paindliku paisumisvõime, et kohaneda õlimahu muutustega temperatuurist tulenevalt, ja loob täielikult suletud keskkonna, mis isoleerib õli välistest saasteainetest. See välistab vajaduse õlikonservaatori ja õhutussüsteemi järele, vähendades võimalikke rikkekohti ja lihtsustades hooldust.

K: Mis on selle trafo eeldatav kasutusiga?

V: Tavalistes töötingimustes on ühefaasilise õliga sukeldatud elektritrafo S13 mõeldud kasutusiga vähemalt 30 aastat. Täielikult tihendatud konstruktsioon ja kvaliteetsed materjalid tagavad pikaajalise töökindluse, ilma et oleks vaja õlivahetust või südamiku hooldust.

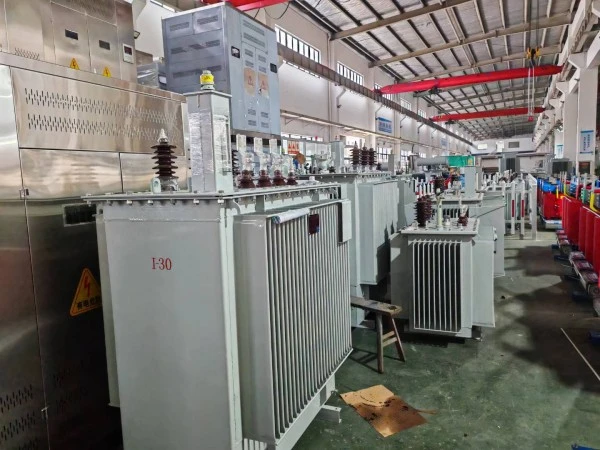

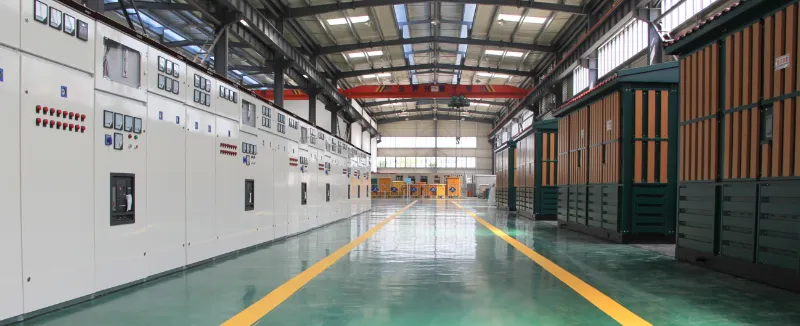

Tootmisvõime

Lugao võimsus käitab kaasaegseid trafode tootmisliine, mis on varustatud täiustatud mähise, südamiku lõikamise, vaakumkuivatus- ja testimisseadmetega. Toetame OEM- ja ODM-i tootmist ning pakume pinge, võimsuse, sageduse ja rahvusvaheliste standardite jaoks kohandatud lahendusi, tagades stabiilse kvaliteedi ja usaldusväärse tarne.

Toote müügijärgne teenindus

Pärast trafo paigaldamist ja kasutuselevõttu on garanteeritud, et see on lekkevaba ning värv ei kooru ega tuhmu. Pakutakse 5-aastane garantii ja eluaegne tehniline tugi; kõik kvaliteediprobleemid, mis tekivad tavapärasel kasutamisel garantiiaja jooksul, on kaetud.

Kõik S13 ühefaasilised trafod on kaetud eluaegse teeninduse tugiteenusega, mis tagab varuosade ja tehnilise abi pikaajalise kättesaadavuse.

Kasutusiga on kindlaksmääratud töötingimustel vähemalt 30 aastat.

Seadme rikke korral reageerib tarnija ühe tunni jooksul pärast ostjalt teate saamist ja saadab tehnilise personali 24 tunni jooksul siseriiklikult objektile.

Teeninduskohustus

Ühefaasiline õliga sukeldatud elektritrafo S13 on valmistatud rangelt kooskõlas ISO 9001:2015/2018 kvaliteedijuhtimissüsteemi nõuetega, tagades toote vastavuse 100% kvaliteedistandarditele enne tehasest väljumist.

Meie ettevõte pakub klientide rahulolu tagamiseks igakülgset müügieelset, müügijärgset ja müügijärgset teenindust.

Meie ettevõte pakub 5-aastast garantiid ja eluaegset tehnilist tuge. Kvaliteediga seotud probleemide korral parandame või asendame toote tasuta, tagades 100% kliendi rahulolu.

Tehase tugevus

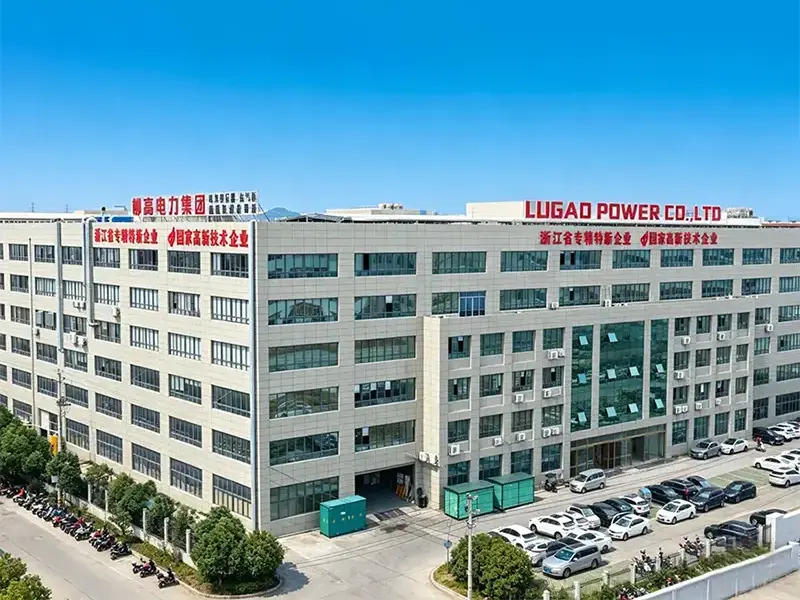

Omades aastatepikkust kogemust jõuülekande- ja jaotusseadmete valmistamisel,Lugao võimsuson loonud professionaalse tootmisbaasi, mis on pühendunud usaldusväärsete trafolahenduste tarnimisele ülemaailmsetele kommunaalettevõtetele, EPC töövõtjatele, tööstusrajatistele ja taastuvenergiaprojektidele.

Miks globaalsed kliendid valivad Lugao?

✔ Professionaalne trafotootja

✔ Kaasaegsed tootmistsehhid

✔ Kogenud inseneri- ja uurimis- ja arendusmeeskond

✔ Range ISO 9001 kvaliteedijuhtimissüsteem

✔ Täielikud rutiinsed ja tüübitestimise võimalused

✔ Vastavus IEC, ANSI, IEEE ja GB standarditele

✔ OEM-i ja ODM-i kohandamine on saadaval

✔ Stabiilne tarneahel ja kiire tarne

✔ Ekspordi kogemus mitmele rahvusvahelisele turule

✔ Professionaalne tehniline tugi enne ja pärast müüki
