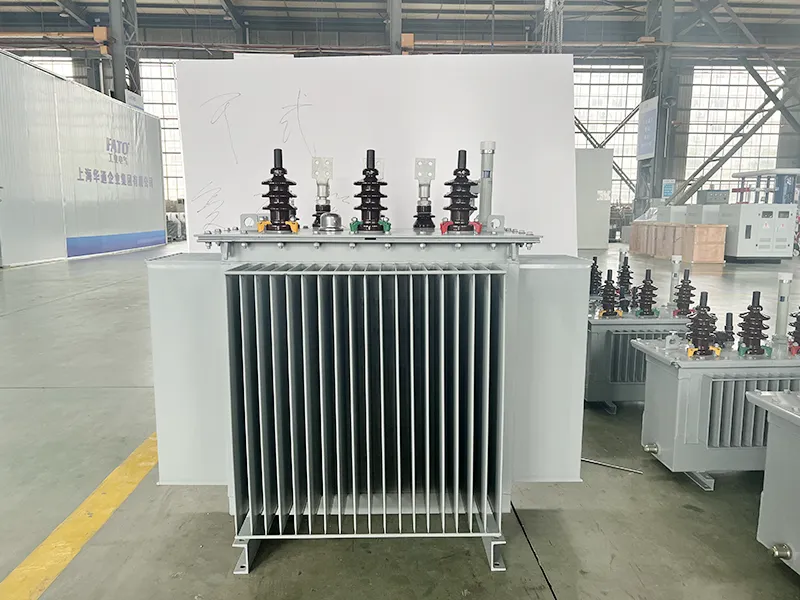

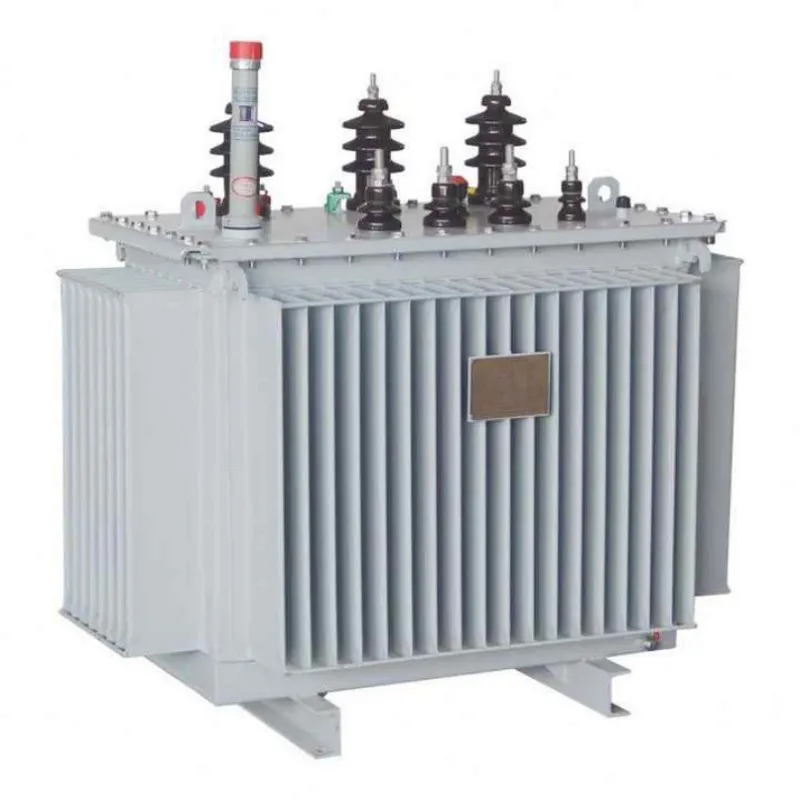

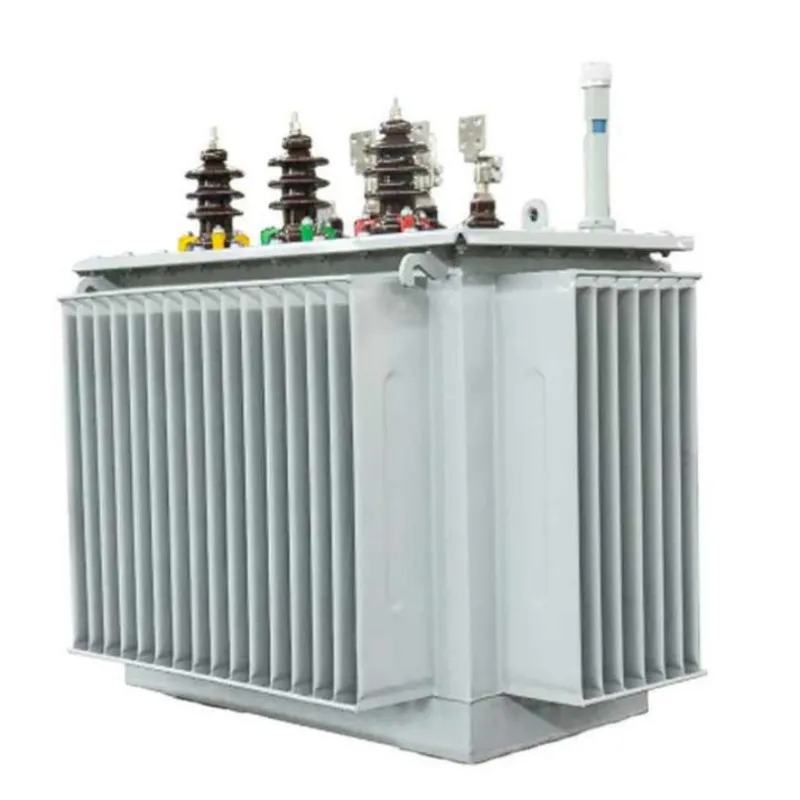

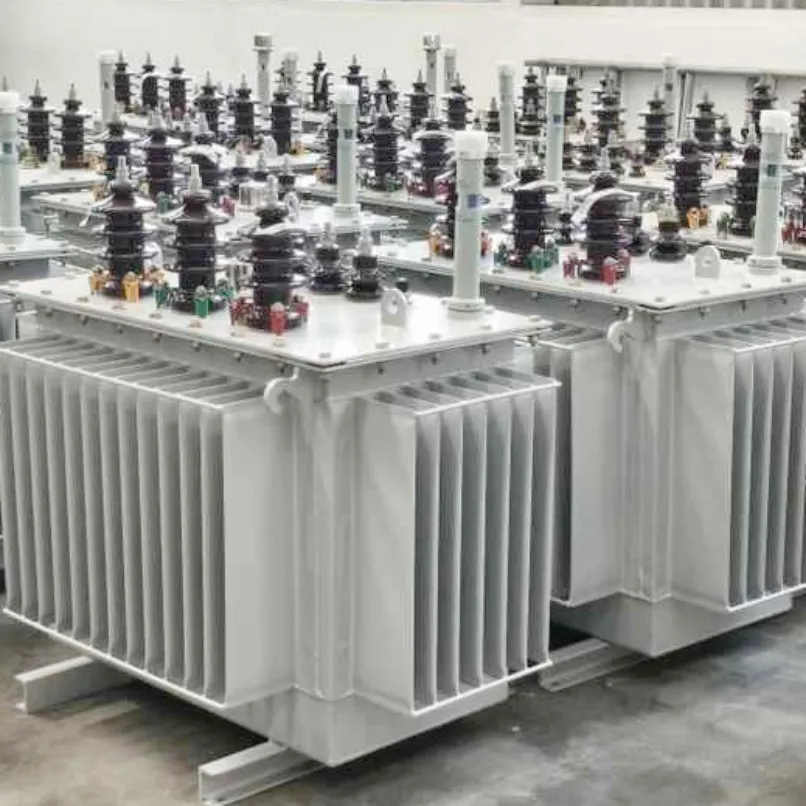

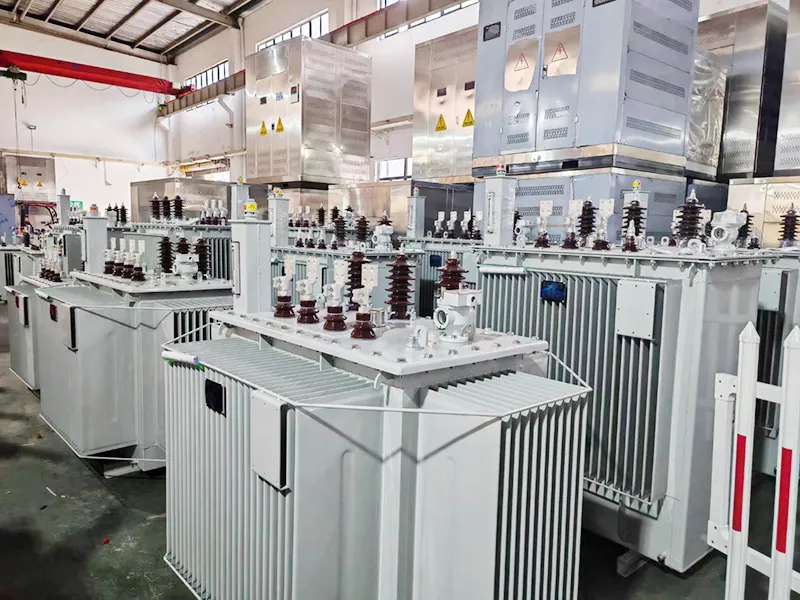

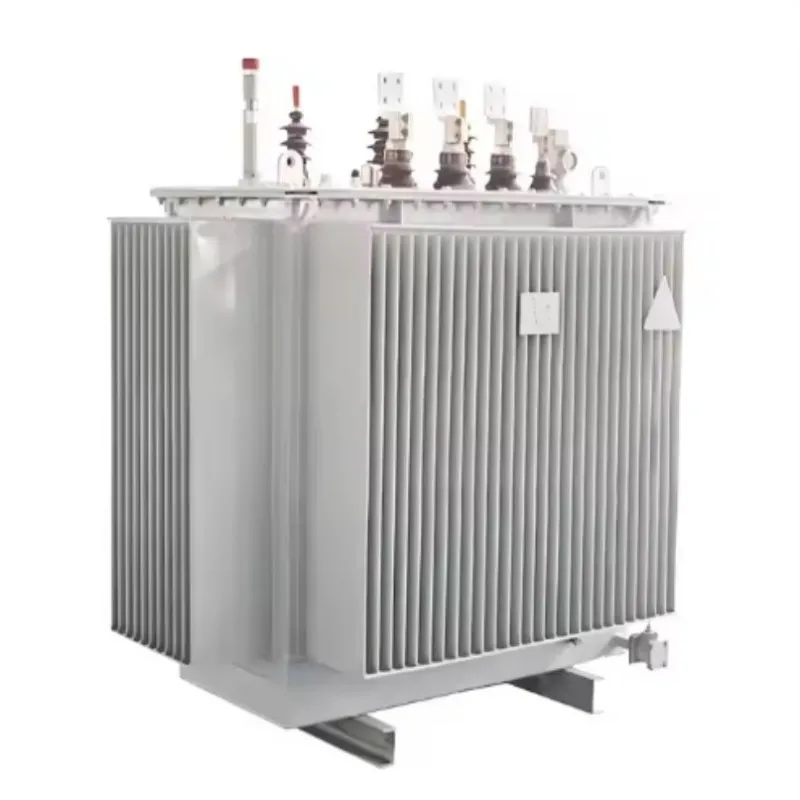

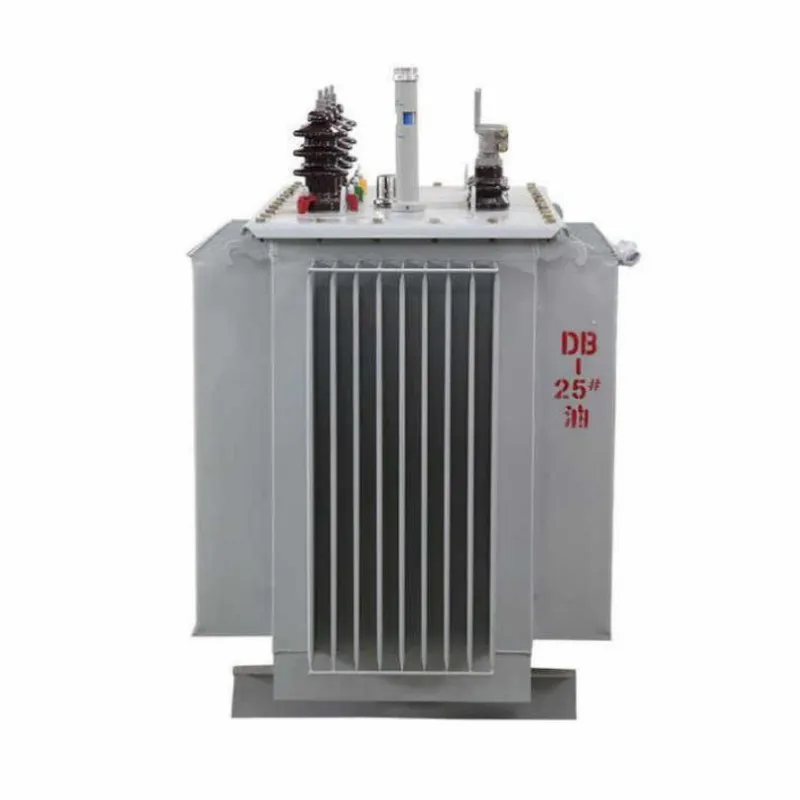

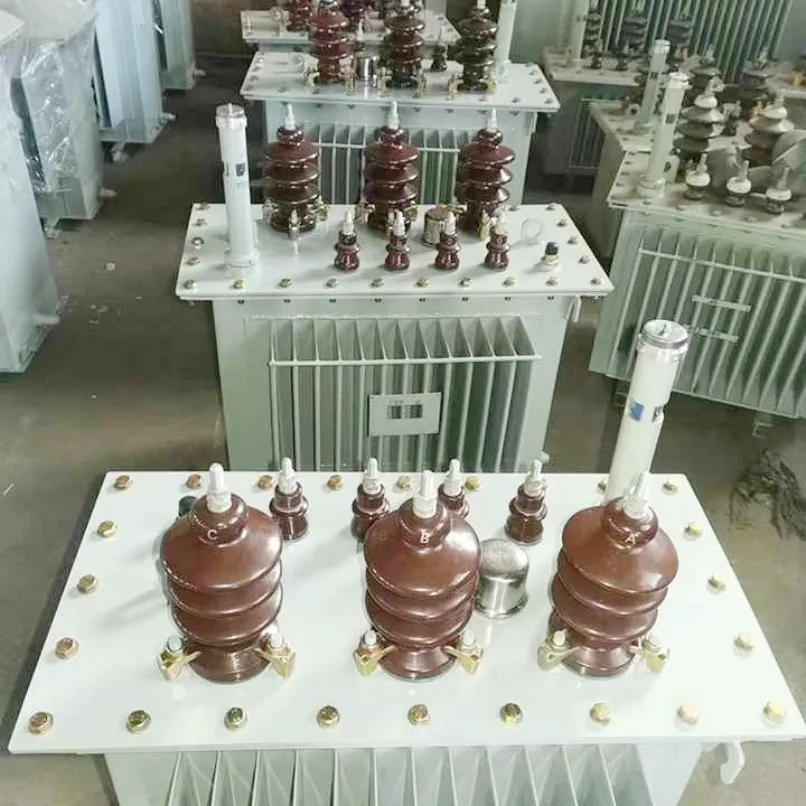

Step Down õliga sukeldatud toitejaotustrafo

Meie õliga sukeldatud toitejaotustrafo on loodud kesk- või kõrgepinge elektri (nt 11 kV, 22 kV või 33 kV) teisendamiseks standardiseeritud madalpinge väljundiks (nt 400 V või 230 V), mis sobib lõppkasutaja tarbimiseks. See toode sobib ideaalselt elektrijaotusvõrkudesse, mis nõuavad usaldusväärset pingereguleerimist, suurt ülekoormusvõimet ja pikaajalist vastupidavust.

Thetrafosellel on väikese kaoga terale orienteeritud räniterasesüdamik ja kõrge juhtivusega vaskmähised, mis vähendavad oluliselt tühi- ja koormuskadusid. Õliga sukeldatud jahutussüsteem tagab tõhusa soojuse hajumise, samas kui täielikult suletud struktuur takistab niiskuse sissetungimist ja õli oksüdeerumist, vähendades hooldusvajadusi ja pikendades tööiga.

Toote funktsioon ja rakendus

Omadused

1. vastab või ületab IEC-, ANSI-, GB- ja SANS-standardeid

2. Täielikult suletud konstruktsioon gofreeritud paagiga

3. Suur ülekoormusvõime ja termiline stabiilsus

4. Madal müratase ja kõrge efektiivsus

5. Kompaktne disain, mis sobib postidele või maapealsele paigaldusele

6. Tugev lühisetaluvus

7. Lihtne paigaldus ja vähe hooldust

8. Pikk kasutusiga koos eluaegse teeninduse toega

9. Saadaval pinge reguleerimiseks mitme koputusvahemikuga

10. Saadaval on keskkonnasõbralikud isolatsiooniõlid

Küsimused ja vastused: Olulised allakäigud, õliga sukeldatud toitejaotustrafod

K: Mis on astmeline transformer?

V: Alandava trafo on teatud tüüpi elektritrafo, mis vähendab kõrge sisendpinge madalamale väljundpingele. See koosneb rohkem pööretest primaarmähisel ja vähem pööretest sekundaarmähisel. Seda tüüpivõimsus trafoon elektrijaotussüsteemides hädavajalik, et tarnida ohutult kasutatavaid pingetasemeid tööstusseadmetesse, ärihoonetesse ja elamupiirkondadesse.

K: Mis muudab selle alandatud trafo energiatõhusaks?

V: Meie trafo kasutab suure läbilaskvusega külmvaltsitud terale orienteeritud räniterasest ja optimeeritud südamiku ühenduskonstruktsioone, mis vähendab oluliselt hüstereesi ja pöörisvoolu kadusid. Selle tulemuseks on tavaliste trafodega võrreldes väiksemad tühikäigu- ja koormuskaod, vähendades otseselt tegevuskulusid.

K: Kuidas õliga sukeldatud jahutussüsteem jõudlust parandab?

V: Isolatsiooniõli toimib nii dielektrilise keskkonna kui ka jahutusvedelikuna. See edastab soojuse tõhusalt südamikust ja mähistelt paagi pinnale, kus see hajub ümbritsevasse keskkonda. See tagab stabiilse töö isegi pideva suure koormuse või kõrge temperatuuri tingimustes.

K: Kas see trafo sobib välitingimustes kasutamiseks?

V: Jah. Täielikult suletud gofreeritud paagi disain kaitseb sisemisi komponente niiskuse, tolmu ja söövitava keskkonna eest. See sobib ideaalselt välipaigaldistele, nagu alajaamad, tööstuslikud hoovid ja maapiirkondade elektrijaotusvõrgud.

Peamised rakenduse stsenaariumid

Tööstusrajatised:Pakub usaldusväärset madalpinge toidet tehastele, töötlemisettevõtetele ja rasketele masinatele.

Ärihooned:Kasutatakse kaubanduskeskustes, kontorikompleksides ja hotellides keskpinge alandamiseks ohutule tasemele.

Elamu elektrijaotus:Paigaldatud kogukonna alajaamadesse või postidele paigaldatavatesse konfiguratsioonidesse kodumajapidamiste varustamiseks.

Taastuvenergia süsteemid:Integreerub päikeseparkide ja tuuleelektrijaamadega pinge reguleerimiseks ja võrguga ühendamiseks.

Infrastruktuuri projektid:Sobib kõrget töökindlust nõudvatele lennujaamadele, raudteedele, haiglatele ja andmekeskustele.

Toote parameeter (spetsifikatsioon)

Tabel: õliga sukeldatud transformaator – tüüpilised spetsifikatsioonid (11 kV / 0,4 kV)

Õli sukeldatud vs kuivtüüpi trafo

Valige anõliga sukeldatud trafojärgmistes olukordades:kui on vaja välist paigaldust; kui on vaja suuremat energiatõhusust;kui on vaja suuremat ülekoormusvõimet; kui on vaja keskmist või suurt võimsust; või kui otsite kulutõhusat elektrijaotuslahendust.

Valige kuivtrafo järgmistel juhtudel:kui trafo on paigaldatud siseruumidesse; kui tuleohutus on kriitiline;kui õlipõhiste kandjate kasutamine on kohapeal keelatud; või kui projekt hõlmab haiglaid, kaubanduskeskusi, andmekeskusi või kõrghooneid.

Kokkuvõte:Õliga sukeldatud trafod sobivad paremini välistingimustes, tööstuses ja avalikus võrgus elektrijaotusrakendustes.Kuiv-tüüpi trafodsobivad paremini siseruumidesse ja kohtadesse, kus kehtivad ranged tuleohutusnõuded.

Tootmise üksikasjad

Põhimaterjal ja protsess

Südamik on konstrueeritud kõrge läbilaskvusega külmvaltsitud terale orienteeritud räniterasest, millel on astmeline ristliide, mis minimeerib tühikäigukadusid ja vähendab magnetiseerimisvoolu. Südamik on seotud poolkuiva klaaslindiga, et tagada konstruktsiooni terviklikkus ja madal müratase.

Mähiskonstruktsioon

Kõrgepinge- ja madalpingemähised on valmistatud hapnikuvabadest vaskjuhtidest. Madalpingemähised kasutavad pikisuunaliste õlikanalitega fooliumi- või spiraalset struktuuri, mis suurendab mehaanilist tugevust ja lühisetaluvust.

Isolatsiooni- ja jahutussüsteem

Kasutatakse kvaliteetset mineraalõli või keskkonnasõbralikku kõrge tulepunktiga isolatsioonivedelikku. Õli-paberist isolatsioonisüsteem läbib vaakumkuivatus- ja õlitäitmise protsessid, et eemaldada jääkniiskus ja -õhk, tagades kõrge dielektrilise tugevuse ja pikaajalise töökindluse.

Paak ja tihendus

Gofreeritud paagi disain tagab soojuspaisumise kompenseerimise ilma konservaatorita. Täielikult suletud struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu, vähendades hooldussagedust ja pikendades õli kasutusiga.

Standardvarustus sisaldab

1. Õlitaseme näidik koos madala taseme alarmiga

2. Rõhualandusklapp

3. Valige häirekontaktidega termomeeter

4. Valikuline gaasirelee vea tuvastamiseks

Miks valida Lugao Step Down Transformer?

Lugao astmeline õlitrafo on ette nähtud kesk- või kõrgepinge (nt 11 kV, 22 kV, 33 kV) vähendamiseks madala pingeni (nt 400 V või 230 V), et tagada ohutu toitejaotus.

Kõrge efektiivsus:Madala kaoga räniterasesüdamik vähendab tühikäigukadusid ja säästab energiat.

Stabiilne jõudlus:Vaskmähised ja optimeeritud struktuur tagavad stabiilse pingeväljundi.

Tugev jahutusvõime:Õliga sukeldatud jahutussüsteem tagab suurepärase soojuse hajumise ja toetab pikaajalist töötamist.

Täielikult suletud paak:Hoiab ära niiskuse, tolmu ja õli oksüdeerumise, vähendades hooldust.

Kõrge lühise tugevus:Tugev mähis- ja kinnitusstruktuur parandavad ohutust võrgutõrgete ajal.

Välistingimustes kasutamine:Sobib alajaamadele, tehastele, maapiirkondade võrkudele, ärihoonetele ja taastuvenergiaprojektidele.

Saadaval kohandatud disain:Pinget, mahtu, vektorirühma, väljalaskevahemikku, jahutusmeetodit ja paagi tüüpi saab kohandada.

Range testimine enne tarnimist:Iga trafot testitakse pingesuhte, mähise takistuse, isolatsiooni, tühikoormuse, koormuse kadu, impedantsi ja õlilekke suhtes.

Lugao pakub OEM- ja ODM-trafolahendusi usaldusväärse kvaliteedi, kiire tarne ja professionaalse tehnilise toega.

Toote müügijärgne teenindus

1. Tasuta remont või asendamine tootmisdefektidest põhjustatud kvaliteediprobleemide korral ühe aasta jooksul.

2. Garantii ei hõlma inimliku eksimuse või vääramatu jõu (pikselöök, üleujutus, tulekahju jne) põhjustatud kahjustusi.
