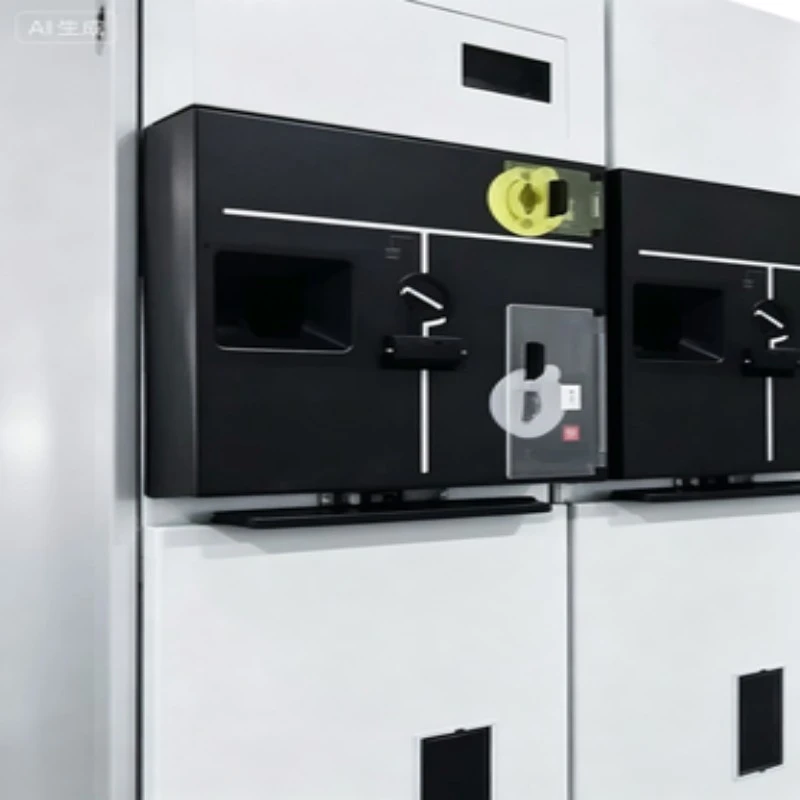

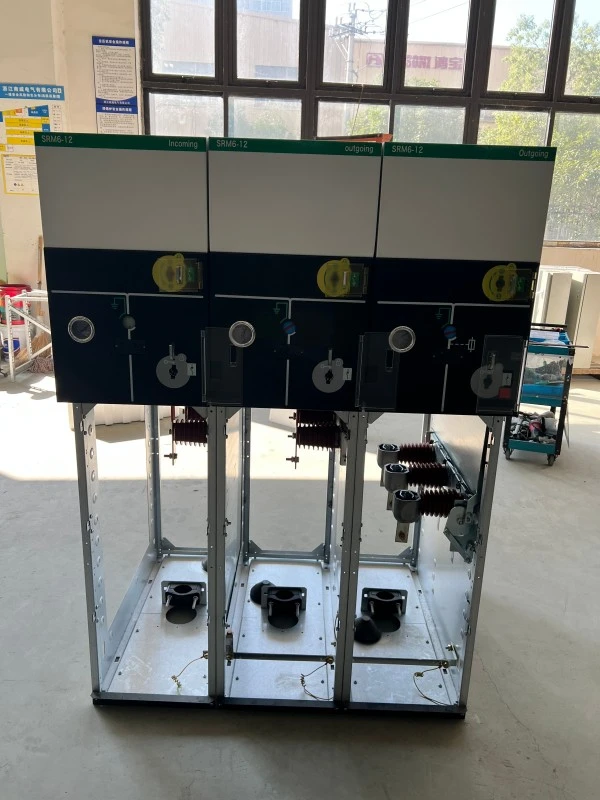

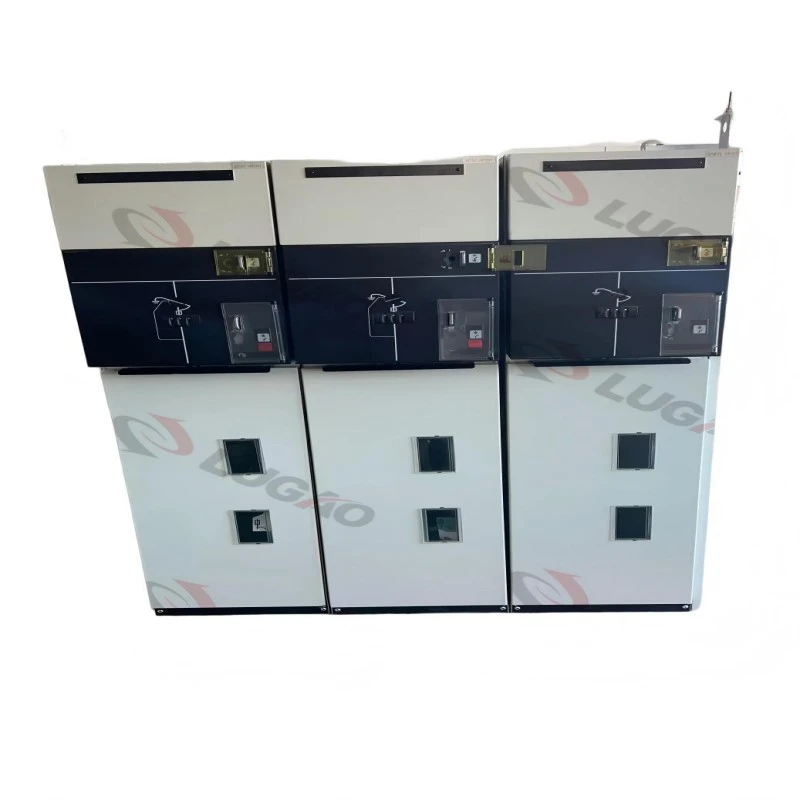

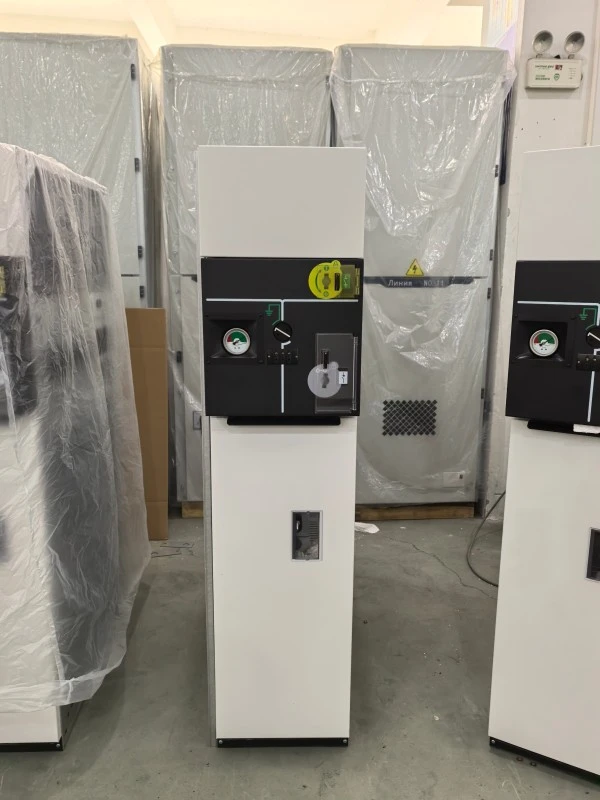

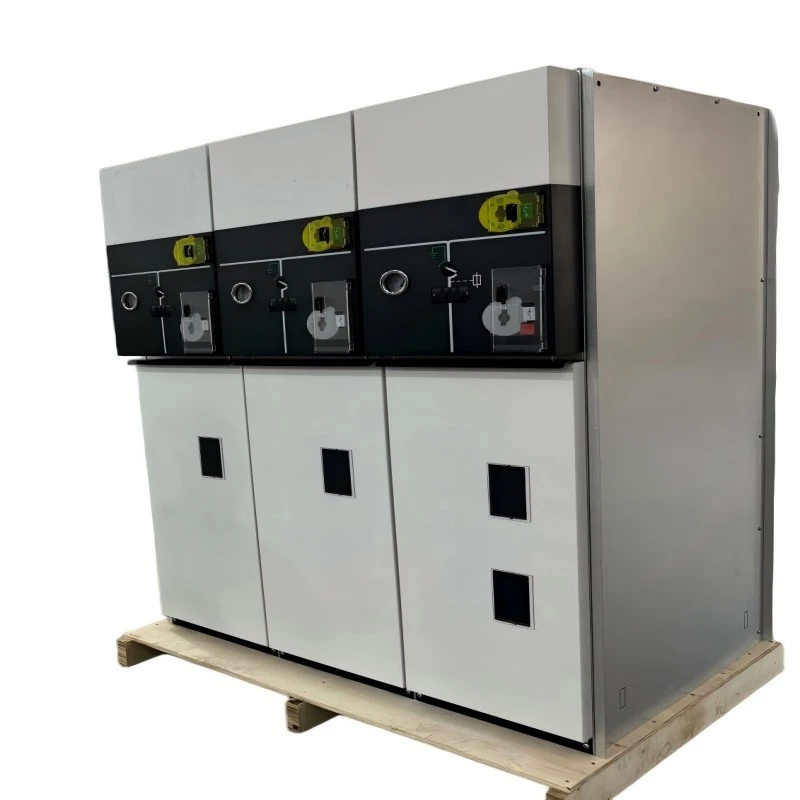

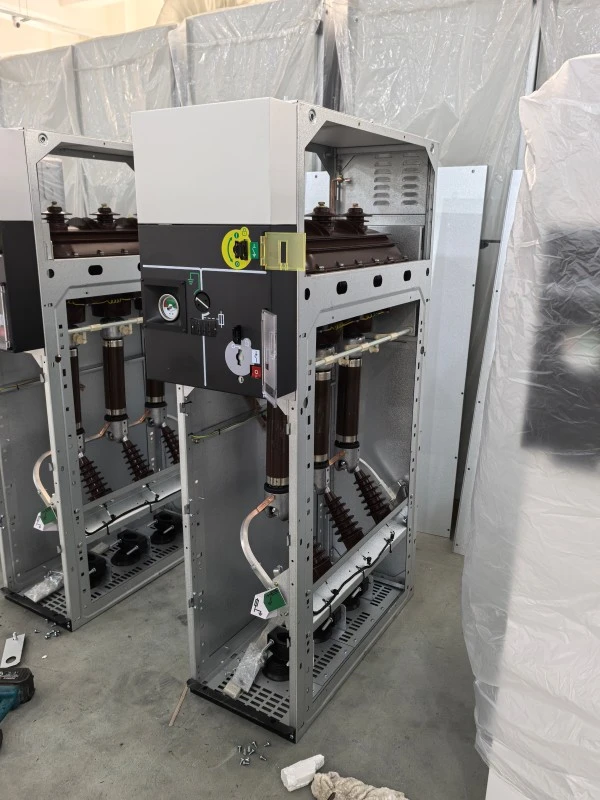

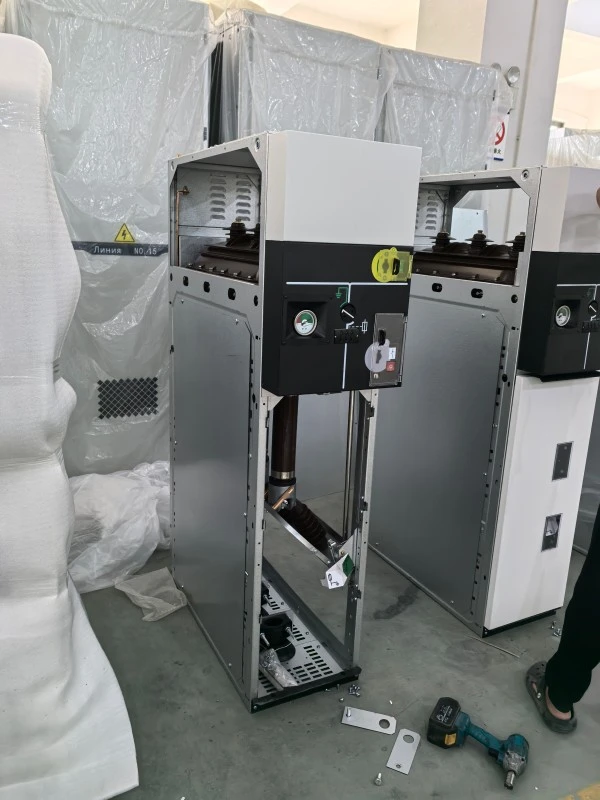

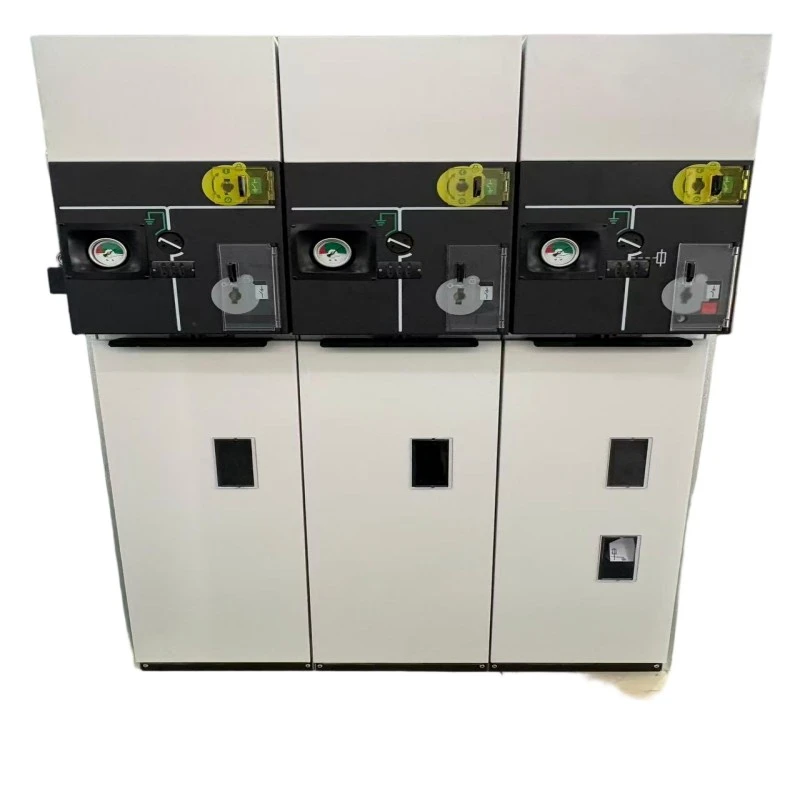

Madala gaasiga blokeerimissüsteem metallist suletud RMU

Madala gaasiga blokeerimissüsteem metallist suletud RMU (Ringi põhiseade) on tehases kokkupandud, tüübikatsetusega jaotusseade, mis on mõeldud keskpinge jaotusvõrkudele (kuni 24kV). See ühendab SF6 isoleeritud või SF6-vaba gaasitehnoloogia mehaanilise ja elektrilise madala gaasirõhu blokeerimissüsteemiga.

Mida see teeb:

RMU ühendab, isoleerib ja kaitseb turvaliselt trafosid ja kaabliahelaid ringvõrkudes. "Low Gas Interlock System" takistab automaatselt töötamist (sulgemist või maandust), kui sisemine gaasirõhk langeb alla ohutute lävede, välistades ebapiisava dielektritugevuse tõttu sisemise kaare tekkimise ohu. Metallist ümbritsetud konstruktsioon tagab tugeva füüsilise kaitse ja elektromagnetilise varjestuse.

Põhifunktsioonid:

● Koorma tegemine/lõhkumine

● Maanduslüliti töö blokeeringuga

● Rikkevoolukaitse (kaitsme või releega)

● Madala gaasirõhu alarm ja blokeering

● Metallümbrise all nähtav isolatsioon

Iga madala gaasiga blokeerimissüsteemi metallist suletud RMU firmalt Lugao Power vastab IEC 62271-200 ja GB/T 3906 standarditele, tagades sujuva integreerimise nutikatesse võrkudesse.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhifunktsioonid (koos küsimuste ja vastuste jaotisega)

Funktsioon 1: madala gaasirõhuga blokeerimismehhanism

Takistab sulgemise või maandamise, kui gaasi tihedus on ebapiisav.

Mehaaniline lukk + abikontaktide tagasiside RTU-le.

Funktsioon 2: metallist suletud, täielikult suletud paak

Roostevabast terasest paak laserkeevitusega.

Väliseid pingestatud osi pole.

Funktsioon 3: integreeritud mehaanilised/elektrilised blokeeringud

●Koormuslüliti – maanduslüliti – esikaane lukustuskett.

Võtmeluku ja tabaluku sätted.

Funktsioon 4: kompaktne ja modulaarne disain

Laius kuni 375 mm ühiku kohta.

Mõlemalt poolt laiendatav.

Funktsioon 5: hooldussõbralik gaasisüsteem

Isesulguvad ventiilid; punasega tähistatud madalrõhutsooniga gaasimanomeeter.

Rakendused

1. Teisesed jaotusvõrgud (elamu- ja ärikompleksid)

2. Tuule-/päikeseenergia kogumisjaamad (keskkonnaga kohanemisvõime)

3. EV laadimisrummu jaotusruumid

4. Andmekeskuse varutoitjad

5. Tööstusettevõtete ringvõrgud

Küsimused ja vastused --- Tootefunktsioon Deep Dive

Q1: Kas madal gaasiblokeering mõjutab normaalset töökiirust?

V: Ei. Tavalise rõhu korral on blokeering läbipaistev. Ainult gaasilekke korral (nt tihendi vananemise tõttu) lülitub lukk sisse --- tavaliselt 10+ aasta pärast. See lisab rutiinse ümberlülitamise ajal nulli viivituse.

Q2: Mis on tüüpiline gaasi täitmise intervall?

V: SF6 versiooni puhul > 20 aastat tavatingimustes. Madala gaasiga blokeering käivitab häire palju enne kriitilist taset, võimaldades planeeritud hooldust.

3. küsimus: kas madala gaasiga blokeerimissüsteemi metallist suletud RMU sobib nutika võrgu automatiseerimiseks?

V: Absoluutselt. Iga seade pakub abikontakte madala gaasitaseme alarmi, lukustuse oleku ja lüliti asendi jaoks --- ühildub RTU kaudu standardiga IEC 61850.

Tootmise üksikasjad

Tootmisprotsess

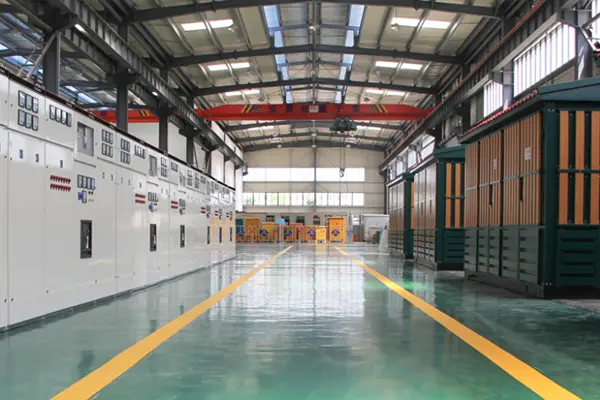

●Lugao Power Co., Ltd. toodab iga madala gaasiga blokeerimissüsteemi metallist suletudRMUgaasi täitmiseks klassi 100 000 puhasruumis. Peamised tootmisetapid:

1. Tanki laserlõikamine ja robotkeevitus --- heeliumi lekkekatse (<1×10⁻⁶ mbar·L/s).

2. Vaakumkuivatus ja degaseerimine --- niiskusesisaldus ≤10ppm.

3. Mehaaniline blokeerimisseade --- 5000-tsükliline vastupidavuskatse.

4. Madala gaasiblokeeringu kalibreerimine --- täppisrõhulülitite ja nukkmehhanismide abil.

5. Elektriline lõppkatse --- võimsuse sagedustaluvus (42kV/1min 12kV seadmetel).

6. Unikaalne seerianumber --- jälgitav kuni tooraine sertifikaatideni.

Kvaliteedikontroll

Iga RMU läbib 100% tehase vastuvõtutesti (FAT) vastavalt IEC-le.

● gaasiblokeeringu funktsioon kontrollitud kolmes rõhupunktis: normaalne, alarm, blokeering.

Osalise tühjenemise mõõtmine <5pC 1,2Ur juures.

Sertifikaadid ja kvaliteedi tagamine

Miks valida Lugao Power Co., Ltd.?

● 15+ aastat keskpinge lülitusseadmetes.

● Elutsükli tugi – varuosadele garantii 10 aastat.

● Kohandatud projekteerimine – lisage kaugseire, küttekeha või CT-d.

"Kui ostate Lugaost madala gaasiga blokeerimissüsteemi metallist suletud RMU-d, saate mitte ainult toote, vaid ka partneri võrguohutuse valdkonnas."

Pakkimine ja kohaletoimetamine

Pakendamine

1. Individuaalne RMU: suletud antistaatilise PE kotti + kuivatusainega.

2. Polsterdus: 30 mm EPE vaht puidust kastis.

3. Välimine kast: kuumtöödeldud vineer (ekspordiks ISPM-15 nõuetele vastav).

4. Märgistus: habras, raskuskese, gaasiga täidetud silt, blokeeringu hoiatus.

Kohaletoimetamine

1. Sadam: Shanghai / Ningbo.

2. Tarneaeg: 25 tööpäeva standardse 630A ühiku puhul (näidistellimus 15 päeva).

3. Saatedokumendid: pakkimisnimekiri, kaubaarve, konossement, katsearuanded, blokeeringu kalibreerimise sertifikaat.

Gaasi transpordi märkus

SF6 või ökogaasiga täidetud ühikuid tarnitakse ÜRO numbri 3166 (gaasiga masinad) kui mitteohtlike kaupadena. Kõik ventiilid suletud ja kaitstud.

KKK

K1: Mis on madala gaasisisaldusega blokeerimissüsteemi metallist suletud RMU garantiiaeg?

V: Lugao Power pakub 12 kuud alates kasutuselevõtu kuupäevast või 18 kuud alates tarnimisest (olenevalt sellest, kumb varasem). Madala gaasiga blokeerimismehhanism on kaetud 5 aastaks.

2. küsimus: kas gaasivaeguse blokeeringust saab hädaolukorras mööda minna?

V: Disain ei ole. Möödasõit alistaks ohutuse. Selle asemel pakume ajutist gaasitäitekomplekti rõhu taastamiseks 30 minuti jooksul. Järgige alati lukustamist.

Q3: kas pakute paigalduskoolitust?

V: Jah. Üle 10 ühiku tellimuste korral pakume kaugjuhitavat videojuhist tasuta ja kohapealset koolitust.

4. küsimus: kuidas kontrollida madala gaasiga blokeeringu funktsiooni enne paigaldamist?

V: Kasutage gaasitiheduse monitori testporti. Vabastage aeglaselt gaas – häirelävel (0,03 MPa) kuulete häirereleed; lukustusläve (0,02 MPa) juures blokeerub lüliti töövõll mehaaniliselt. Seda näitab meie tehase video.

K5: Kas see RMU ühildub SF6-vaba gaasiga?

V: Jah. Lugao Power pakub madala gaasiga blokeerimissüsteemi metallist suletud RMU-d N2/SF6 seguga (70%/30%) või C4-FN-põhise gaasiga. (Gaasi kandja ja blokeeringu künnised on konfigureeritud vastavalt valitud isolatsioonisüsteemile.) Blokeeringu rõhu läved arvutatakse iga gaasitüübi jaoks ümber.
