Kuidas kuiva tüüpi trafo kõrvaldab õlilekkeohu?

Singapuri haigla keldris asub peamise elektrijaotusseadme kõrval traforuum. Tuba on puhas, kuiv ja ilma igasuguse lõhnata. Lisaks standardsetele suitsuanduritele ei ole piirdetõkkeid, õli-vee eraldajaid ega tulekustutussüsteeme. See ei ole regulatiivne järelevalve; see on tahtlik disainivalik, mis on võimalik tänu kuivtüüpi trafo kasutamisele. Tavalise õlitäidisega trafo puhul vajaks sama ruum lekete vältimiseks põrandat, õlipõlengu ohu vähendamiseks tulekindlat korpust ning soojuse ja suitsu juhtimiseks ventilatsioonisüsteemi. Kuivtüüpi trafo kõrvaldab kõik need nõuded, kõrvaldades õli enda. See pole lihtsalt mugavus; see on põhimõtteline nihe elektriohutuse kujundamises.

Küsimus, kuidas aKuivtüüpi trafoõlilekke riskide kõrvaldamine on sisuliselt küsimus selles, mis õli asendab. Õliga täidetud trafos täidab õli kahte kriitilist funktsiooni: see isoleerib mähiseid ja jahutab neid. Kui õli lekib, on mõlemad funktsioonid ohus, mis põhjustab ülekuumenemist, isolatsiooni riket ja potentsiaalselt katastroofilist riket. Dry Type Transformer saavutab samad isolatsiooni- ja jahutusfunktsioonid läbi tahkete materjalide ja õhu. Mähised on kapseldatud tahkesse isolatsioonisüsteemi, mis on tavaliselt valatud epoksüvaigust või vaakumsurveimmutatud (VPI) materjalidest. Jahutus saavutatakse loomuliku õhuringluse või sundõhujahutusega. Kuna lekkivat vedelikku pole, ei vähene õlilekke oht. see elimineeritakse täielikult. See artikkel uurib tehnilisi, materjale ja disainifunktsioone, mis muudavad kuiva tüüpi trafo suurepäraseks valikuks rakendustes, kus õlilekke oht on vastuvõetamatu.

Sisukord

• 1. Õlilekke anatoomia: kus õliga täidetud trafod ebaõnnestuvad?
• 2. Valuvaigust isolatsioon: tahke barjäär, mis asendab õli
• 3. VPI tehnoloogia: kui mähisest saab isolatsioon
• 4. Jahutus ilma vedelikuta: kuidas õhk teeb õli tööd
• 5. Kuivtüüpi trafode ohutus- ja keskkonnakaitse
• 6. Korduma kippuvad küsimused (KKK)
• 7. Järeldus

1. Õlilekke anatoomia: kus õliga täidetud trafod ebaõnnestuvad?

Et mõista, miks kuivtüüpi trafo on parem, on kasulik mõista konkreetseid rikkepunkte, mis põhjustavad õlilekkeid tavalistes trafodes. Õliga täidetud trafo on teraspaagi, südamiku, mähiste, isolatsiooni, pukside, tihendite ja ventiilide kompleksne koost. Kõik need komponendid tähistavad potentsiaalset lekketeed. Trafo eluea jooksul läbib õli termilise tsükli, mis põhjustab paagi ja komponentide paisumist ja kokkutõmbumist. See tsükliline liikumine võib põhjustada tihendite kokkusurumist ja lõdvestumist, mis lõpuks kaotab oma tihendusjõu. Õli ise võib laguneda, moodustades happeid ja muda, mis ründavad tihendeid ja paaki. Keevisõmblustel võivad tekkida väsimuspraod. Klapid ja puksid võivad lahti tulla. Ja paak ise võib korrodeeruda, eriti niiskes või söövitavas keskkonnas. Allolev tabel võtab kokku õliga täidetud trafo levinumad õlilekkepunktid.

Õlilekke tagajärjed ei piirdu ainult isolatsiooni- ja jahutusvedeliku kadumisega. Õlileke tekitab põrandale libisemisohu, saastab keskkonda sattudes pinnast ja põhjavett ning suurendab tulekahjuohtu, kui õli puutub kokku süüteallikaga. Siseseadmetes võib õliaurude kogunemine ohustada töötajate tervist. Õlireostuse puhastamise, saastunud pinnase kõrvaldamise ja trafo parandamise kulud võivad olla märkimisväärsed. Mõnes jurisdiktsioonis võivad regulatiivsed trahvid õlilekke eest olla karmid. Seetõttu pöörduvad paljud rajatiste juhid ja insenerid kuiva tüüpi trafo poole, mis välistab need riskid täielikult.

KellLugao Power Co., Ltd., oleme trafosid tootnud üle kahe aastakümne ning oleme omal nahal näinud õlilekkega seotud kulusid ja riske. Meie tehas toodab nii õliga täidetud kui ka kuivtrafosid ning oleme pühendunud aitama oma klientidel valida nende konkreetse rakenduse jaoks õige tehnoloogia. Sisepaigaldiste, tundlike keskkondade ja kohtade jaoks, kus tuleohutus on ülitähtis, on kuivtrafo sageli parim valik.

2. Valuvaigust isolatsioon: tahke barjäär, mis asendab õli

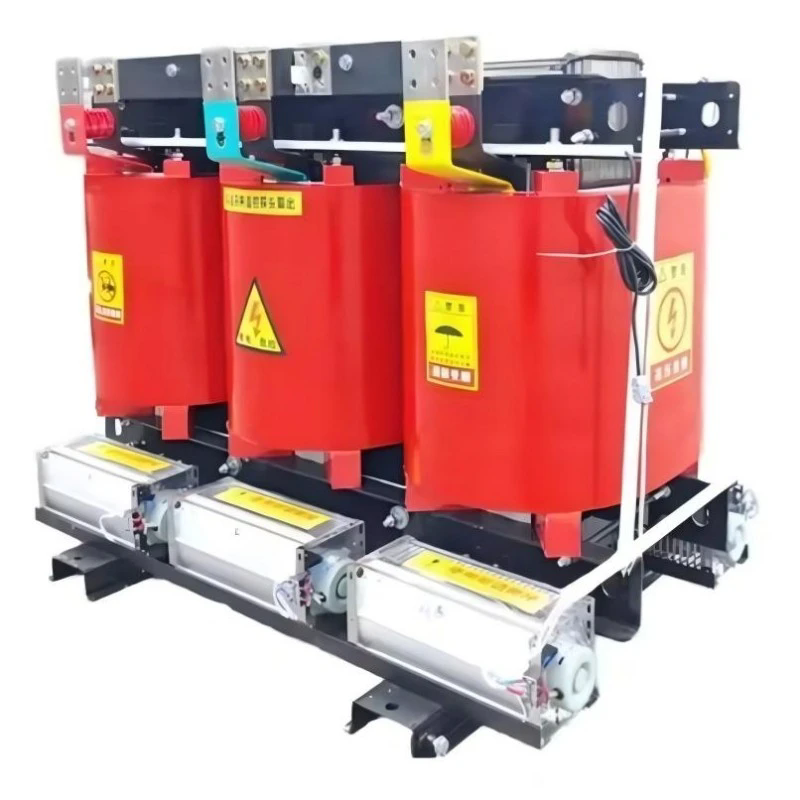

Kõige tavalisem kuivtüüpi trafo tüüp kasutab valuvaigust isolatsiooni. Selles konstruktsioonis on kõrgepinge ja madalpinge mähised kapseldatud tahkesse valatud epoksüvaikusse. Vaik segatakse täiteainega, näiteks ränidioksiidi jahuga, ja valatakse mähise ümber vormi. Seejärel vaik kõveneb, moodustades kõva, tahke kesta, mis ümbritseb täielikult mähise. See kest tagab nii elektriisolatsiooni kui ka mähise mehaanilise kaitse. Kuna isolatsioon on tahke, pole vedelikku lekkida. Valuvaigu isolatsioonisüsteem on ka väga vastupidav niiskusele, tolmule ja söövitavatele kemikaalidele, mistõttu sobib see karmidesse keskkondadesse.

Valuvaigu isolatsioonisüsteem ei ole ainult õli asendaja; see on mitmes mõttes suurepärane isolatsioonisüsteem. Epoksiidvaigul on kõrge dielektriline tugevus, mis tähendab, et see talub kõrgeid pingeid lagunemata. Sellel on ka kõrge soojusjuhtivus, mis võimaldab soojust mõnel juhul õlist tõhusamalt mähist eemale juhtida. Vaik on ka isekustuv, mis tähendab, et see ei talu tulekahju. See on tuleohtliku õli ees kriitiline ohutuseeelis. Allolevas tabelis võrreldakse valuvaigu isolatsiooni põhiomadusi õliisolatsiooniga.

Meie tehases kasutame vaakumvalamise protsessi, et epoksüvaik täidaks täielikult vormi ja kapseldaks mähise ilma tühimike või õhutaskuteta. Tühjad võivad põhjustada osalisi tühjendeid, mis võivad aja jooksul põhjustada isolatsiooni rikke. Meie vaakumvalamise protsess tagab, et vaik on tihe ja homogeenne, tagades kõrgeima isolatsiooni terviklikkuse. Samuti kasutame kontrollitud kõvenemisprotsessi, et tagada vaigu täielike mehaaniliste ja elektriliste omaduste saavutamine. Tulemuseks on Dry Type Transformer, mis on täiesti vaba õlist ja õlilekkega seotud riskidest.

3. VPI tehnoloogia: kui mähisest saab isolatsioon

Kuigi valuvaik on kõige levinum kuivtüüpi trafode tüüp, on suuremate trafode jaoks kasutatav veel üks tehnoloogia: vaakumsurveimmutamine (VPI). VPI trafos ei ole mähis kapseldatud tahkesse vaiguplokki. Selle asemel immutatakse mähis vaakumi ja rõhu all vaiklakiga. Lakk tungib läbi isolatsioonipaberi ja juhtmete vahedesse, täites need vaiguga. Pärast immutusprotsessi mähis kõveneb ja vaik kõveneb, ühendades kogu mähise tahkeks ühtseks struktuuriks. Seejärel kaetakse see struktuur kaitsekihiga, näiteks silikoonkattega, et pakkuda täiendavat kaitset niiskuse ja saastumise eest.

VPI protsess loob mähise, mis on äärmiselt vastupidav. Vaik ühendab juhtmed omavahel, vältides liikumist ja vibratsiooni, mis võib põhjustada isolatsiooni hõõrdumist. Samuti tihendab vaik mähist niiskuse ja saasteainete eest. Sarnaselt valuvaiguga on VPI trafod täiesti õlivabad, välistades õlilekke ohu. VPI trafosid kasutatakse sageli suuremate võimsuste jaoks, kus valuvaigust trafo tahke plokk oleks liiga raske või liiga kallis. Allolev tabel võrdleb valuvaigu ja VPI trafode põhiomadusi.

Lugaos valmistame nii valuvaigu kui ka VPI kuivtüüpi trafosid. Meie tehas on varustatud tipptasemel vaakumvalamise ja VPI seadmetega ning meie inseneridel on laialdased kogemused iga rakenduse jaoks sobiva tehnoloogia valimisel. Olenemata sellest, kas nõutakse kompaktset kerget trafot sisejaotuskilpi või suurt kõrgepingetrafot tööstusrajatise jaoks, saame pakkuda Dry Type Transformer lahendust, mis välistab õlilekke ohu.

4. Jahutus ilma vedelikuta: kuidas õhk teeb õli tööd

Üks õli ülesandeid trafos on mähiste jahutamine. Õli juhib soojuse mähistelt eemale ja kannab selle paagi pinnale, kus see hajub ümbritsevasse õhku. Kuivtüüpi trafos teostab jahutusfunktsiooni õhk. Mähised on konstrueeritud õhukanalite ja jahutuskanalitega, mis võimaldavad õhul ringelda ja soojust ära kanda. Väikestes trafodes piisab vajaliku jahutuse tagamiseks loomulikust konvektsioonist. Suuremates trafodes kasutatakse ventilaatoreid õhu surumiseks läbi jahutuskanalite, suurendades jahutusvõimsust. Allolev tabel võrdleb õliga täidetud ja kuivtüüpi trafodes kasutatavaid jahutusmeetodeid.

Meie tehases projekteerime optimeeritud õhkjahutussüsteemidega kuivtüüpi trafod. Mähised on konstrueeritud täppismähisega juhtide ja isoleermaterjalidega, mis loovad ühtlased jahutuskanalid. Suuremates seadmetes kasutame kõrge efektiivsusega ventilaatoreid, et tagada mähiste tõhus jahutamine kõikidel koormustingimustel. Samuti kasutame mähiste temperatuuri jälgimiseks ja ventilaatorite juhtimiseks temperatuuriandureid ja juhtimissüsteeme. See tagab trafo töötamise optimaalsel temperatuuril, maksimeerides selle efektiivsust ja kasutusiga. Õli puudumine jahutussüsteemis välistab lekkeohu ning vajaduse õli piiramise ja kõrvaldamise järele, muutes Dry Type Transformeri keskkonnasõbralikumaks ja vähem hooldust nõutavaks lahenduseks.

5. Kuivtüüpi trafode ohutus- ja keskkonnakaitse

Õlilekke kõrvaldamine ei ole kuiva tüüpi trafo ainus eelis. Õli puudumine välistab ka tulekahjuohu, õlitõkestamise vajaduse ja naftareostusega seotud keskkonnaohu. Need ohutus- ja keskkonnaalased eelised on objektide haldajate, kindlustusandjate ja reguleerivate asutuste jaoks üha olulisemad. Paljudes jurisdiktsioonides on kuivtrafode kasutamine siseruumides ja kohtades, kus võib viibida avalikkus, nagu haiglad, koolid ja kaubanduskeskused, kohustuslik. Allolev tabel võtab kokku kuiva tüüpi trafode ohutus- ja keskkonnaalased eelised võrreldes õliga täidetud trafodega.

Lugaos oleme pühendunud oma klientidele ohutute, usaldusväärsete ja keskkonnasõbralike trafolahenduste pakkumisele. Meie kuivtüüpi trafod on loodud vastama kõige rangematele ohutus- ja keskkonnastandarditele. Valuvaigu ja VPI trafodes kasutame ainult kvaliteetseid isekustuvaid materjale. Meie tehas on sertifitseeritud ISO 9001 ja ISO 14001 järgi ning meie tooteid on testitud vastavalt IEC 60076 ja muudele rahvusvahelistele standarditele. Olenemata sellest, kas ehitate uut rajatist või uuendate olemasolevat, aitame teil valida teie rakenduse jaoks sobiva kuivtrafo.

6. Korduma kippuvad küsimused (KKK)

1. küsimus: kas kuivtüüpi trafod on täiesti õlivabad?

Vastus: Jah, kuivtüüpi trafod on täiesti õlivabad. Nad kasutavad tahkeid isolatsioonimaterjale, nagu valatud epoksüvaiku või vaiguga immutatud paberit, ja õhku jahutamiseks. Trafos ei ole vedelat dielektrilist ega jahutusvedelikku. See on kuivtüüpi trafo iseloomustav omadus ja põhjus, miks see välistab õlilekke ohu.

2. küsimus: millised on kuivtüüpi trafode peamised rakendused?

Vastus: Kuivtüüpi trafosid kasutatakse tavaliselt rakendustes, kus tuleohutus ja keskkonnakaitse on kriitilise tähtsusega. Levinud rakenduste hulka kuuluvad sisepaigaldised haiglates, koolides, kaubanduskeskustes ja büroohoonetes. Neid kasutatakse ka allmaakaevandustes, tunnelites ja avamereplatvormidel, kus naftalekke või tulekahju oht on vastuvõetamatu. Neid eelistatakse ka taastuvenergia rakendustes, näiteks tuule- ja päikeseparkides.

3. küsimus: Kuidas on kuivtüüpi trafod efektiivsuse poolest võrreldavad õliga täidetud trafodega?

Vastus: Kuivtüüpi trafod on üldiselt veidi vähem tõhusad kui sama võimsusega õliga täidetud trafod. Seda seetõttu, et õhk on vähem tõhus jahutusvahend kui õli. Erinevus on aga väike ja optimeeritud jahutussüsteemidega kaasaegsed kuivtüüpi trafod suudavad saavutada õliga täidetud trafode omale väga lähedase efektiivsuse. Paljude rakenduste puhul kaaluvad kuivtüüpi trafode ohutus- ja keskkonnaalased eelised üles väikese efektiivsuse erinevuse.

4. küsimus: millist hooldust vajavad kuivtüüpi trafod?

Vastus: Kuivtüüpi trafod vajavad vähem hooldust kui õliga täidetud trafod. Pole vaja õli, mida testida, filtreerida ega vahetada. Peamised hooldustööd on õhukanalite ja jahutusventilaatorite puhastamine õige õhuvoolu tagamiseks ning mähiste perioodiline tolmu kogunemise kontrollimine. Mõnes keskkonnas võib olla vajalik mähiste puhastamine vaakumi või kuiva lapiga. Hooldusintervall on tavaliselt iga-aastane või kaheaastane, olenevalt keskkonnast.

5. küsimus: kas kuivtüüpi trafod on kallimad kui õliga täidetud trafod?

Vastus: Kuivtüüpi trafode algne ostukulu on üldiselt suurem kui sama võimsusega õlitäidisega trafodel. Siiski võib omamise kogukulu olla madalam, kui arvestada õli piiramise, tulekahju kustutamise, hoolduse ja keskkonnanõuetega seotud kulusid. Sisepaigaldiste puhul võib ehituskulude kokkuhoid (pole vaja kokkupandud põrandaid ega tulekindlaid ruume) kompenseerida kõrgema ostuhinna. Meie tehas võib pakkuda teie konkreetse rakenduse jaoks üksikasjalikku kulude võrdlust.

7. Järeldus

Kuivtüüpi trafo välistab õlilekke ohu, kõrvaldades õli enda. Tahkete isolatsioonisüsteemide, nagu valatud epoksüvaik või VPI immutamine, ja õhkjahutuse kasutamisega tagab kuivtüüpi trafo ohutuse ja keskkonnakaitse taseme, mis pole tavaliste õlitäidisega trafode puhul võimalik. Kasu on selge: ei leki õli, pole tuleohtu, puuduvad isoleerimisnõuded ja minimaalne hooldus. Rakenduste jaoks, kus ohutus, töökindlus ja keskkonnavastutus on esmatähtsad, on kuivtrafo parim valik.

Lugao Power Co., Ltd. on kuivtüüpi trafosid projekteerinud ja tootnud üle kümne aasta. Meie tehas kasutab kõrgeimatele kvaliteedi- ja jõudlusstandarditele vastavate trafode tootmiseks täiustatud vaakumvalu ja VPI tehnoloogiat. Pakume täielikku valikut kuivtüüpi trafosid, alates väikestest jaotusseadmetest kuni suurte jõutrafodeni. Meie tehniline meeskond on valmis teid aitama teie rakenduse jaoks sobiva trafo valimisel. Olenemata sellest, kas olete mures õlilekkeriskide, tuleohutuse või keskkonnanõuete pärast, saame pakkuda teie vajadustele vastava lahenduse.

Võtke ühendust Lugao Power Co., Ltd. tänaet saada lisateavet meie kuivtransformaatorite toodete ja nende kohta, kuidas need teie rajatises õlilekkeohtu kõrvaldada.
