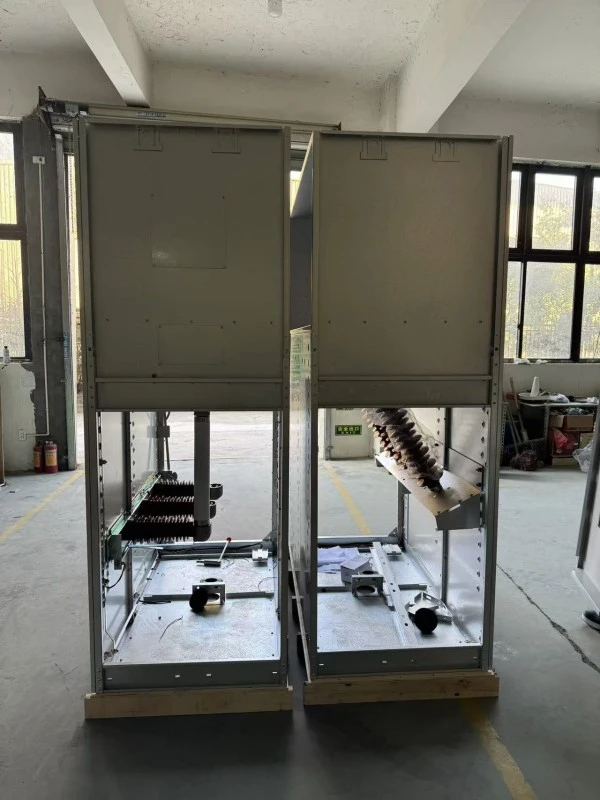

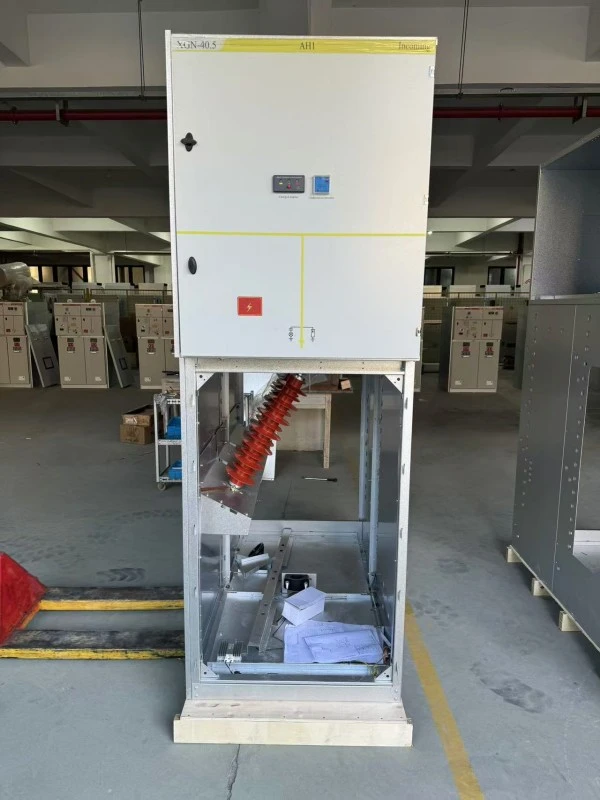

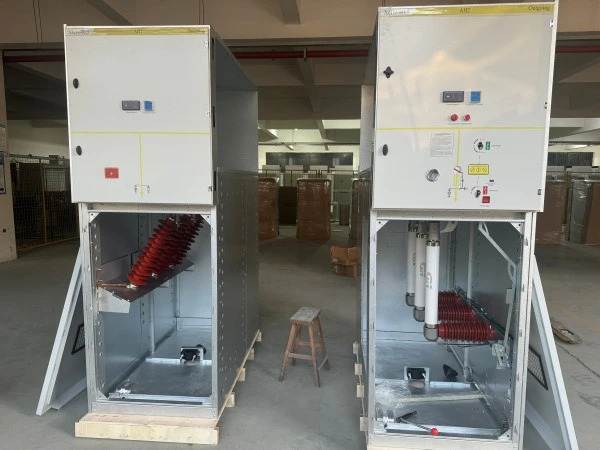

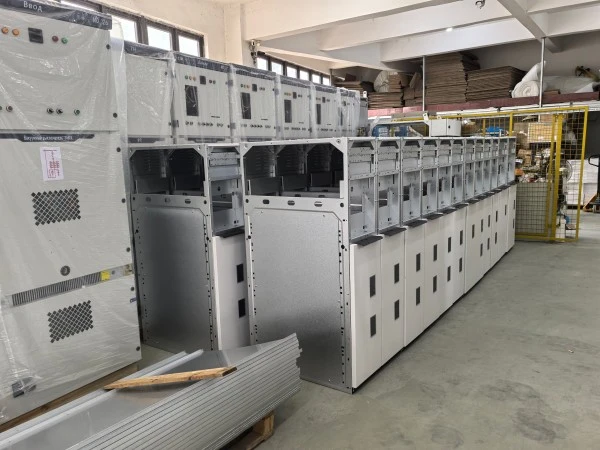

Keskkonnasõbralik gaasiisolatsioon RMU

The Environmentally friendly gas insulation RMU (Ringi põhiseade) on tehases kokkupandud, suletud, metalliga suletud keskpinge jaotusseade (kuni 24 kV), mis kasutab puhta SF6 asemel peamise isolatsiooni- ja kaarkustutusainena keskkonnasõbralikku gaasisegu. Erinevalt traditsioonilistest SF6 RMU-dest, millel on kõrge globaalse soojenemise potentsiaal (GWP = 23 500), on SF₆ GWP praeguste ELi võrdlusandmete kohaselt ligikaudu 24 300. Lugao Poweri öko-RMU kasutab kas sünteetilist õhku, N₂/SF₆ segu (vähem kui 10% SF6) või fluoroketoonil põhinevat (C5-FK) gaasi. Need gaasid on mittetoksilised, mittesüttivad ja nende GWP on alla 1 (sünteetilise õhu puhul) või alla 600 (C5-FK puhul), võrreldes 23 500-ga puhta SF6 puhul.

Toote eelised

Miks ValidaLugao võimsusKas Eco-Gas RMU on SF6 alternatiivide asemel?

Toote omadused

Funktsioonide loend koos tehniliste selgitustega

Tootmise üksikasjad

Kuidas Lugao Power toodab Eco-Gas RMU-d

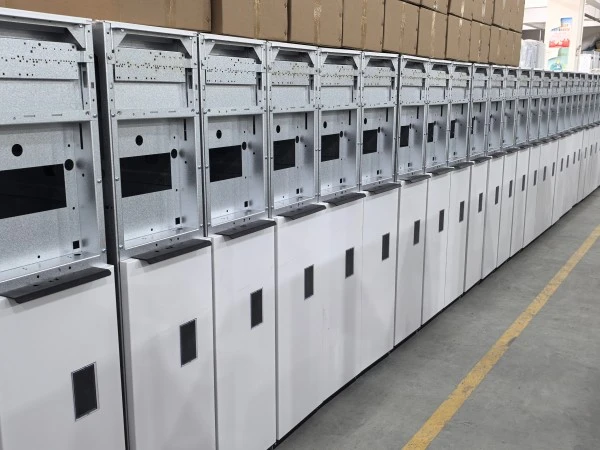

Iga keskkonnasõbralik gaasiisolatsiooni RMU toodetakse meie ISO 9001:2021 ja ISO 14001 sertifikaadiga ettevõttes Wenzhous, Hiinas. Tootmisprotsess on spetsiaalselt kohandatud ökogaasi käitlemiseks – erinevalt SF6 tootmisliinidest.

Samm-sammuline tootmisprotsess

1. Tankide valmistamine

● 3mm roostevaba teras (AISI 304) – laseriga lõigatud, robotpainutatud, keevitatud automatiseeritud MIG protsessiga.

● 100% heeliumi lekke tuvastamine: vaakumkambrisse sukeldatud paak; heeliumi pihustustest – lekkekiirus <1×10⁻⁶ mbar·L/s (20x rangem kui IEC nõue).

2. Komponentide kokkupanek

● Puhasruumis kokku pandud kolmeasendiline lülitimehhanism (klass 100 000).

● Vaskkontaktid hõbetatud (15μm paksus) – tagab madala kontakttakistuse (<30μΩ).

● Katiku mehhanism – roostevaba teras, nukkajam.

3. Vaakumtöötlemine

● Paak kuumutatakse vaakumis (<10 Pa) 8 tunniks temperatuurini 80°C – eemaldab niiskuse (sihtmärk <10ppm).

● Hoiab ära sisemise kondensaadi ja dielektriku purunemise.

4. Ökogaasi täitmine

● Gaasi segu valmistatud spetsiaalses segamisjaamas (täpsus ±1%).

● C5-FK segu jaoks: C5-FK (fluoroketoon) + CO₂ + O₂ (jälg).

● Täiterõhk: 0,04 MPa 20°C juures.

● Iga paak on seerianumbriga koos gaasi koostise sildiga.

5. Lõplik elektriline testimine

● Toitesageduse taluvus: 42kV/1min (12kV ühikud).

● Välguimpulss: 75kV tipp (1,2/50μs).

● Osaline tühjendus: <5pC 1,2Ur juures (12kV = 14.4kV testpinge).

● Kontakti takistuse mõõtmine: kantud katsesertifikaadile.

● Mehaaniline töökatse: 50 avamis-/sulgemistsüklit – gaasirõhk ei muutu.

6. Blokeeringu kontrollimine

● Kõik mehaanilised blokeeringud on testitud mõõtetihvtidega – jõu mõõtmine registreeritakse.

7. Pakendamine

● Gaasiga täidetud seade on suletud ventiili transpordikorgiga.

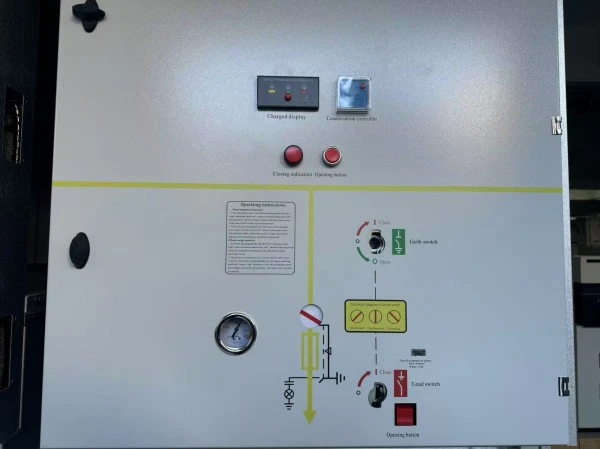

● manomeeter kaitstud vahtkattega

Kvaliteedikontrolli verstapostid

Müügijärgne teenindus ja garantii

Garantiiaeg:

12 kuud alates kasutuselevõtu kuupäevast või 18 kuud alates tarnekuupäevast (olenevalt sellest, kumb saabub varem).

Garantii alla kuuluvad:

1. Kõik mehaanilised osad (lülitusmehhanism, blokeeringud, maanduslüliti, indikaatorid)

2. Gaasipaagi terviklikkus (leke tootmisdefekti tõttu)

3. Esmased ja sekundaarsed kontaktid

4. Ökogaasi koostis (kui tehasetäide erineb sertifikaadist)

5. Manomeetri ja tiheduse monitor

Ei hõlma:

1. Kahjustused ebaõigest ladustamisest või paigaldamisest (nt seadme mahakukkumine)

2. Agressiivsest keskkonnast tingitud väline korrosioon (nt keemiatehas)

3. Looduslikud teod (maavärin, üleujutus, välk)

4. Kulumaterjalid (kaitsmed, märgutuled, akud)

Korduma kippuvad küsimused

Q1: What gas exactly is used in the Environmentally friendly gas insulation RMU?

V: Lugao Power pakub kahte võimalust:

● Valik A (säästlik): N₂ + 10% SF₆ segu – GWP ≈ 2350 (ikkagi 90% madalam kui puhas SF₆).

● Valik B (roheline lisatasu): C5-FK (fluoroketoon) + CO₂ + O₂ – GWP < 600, PFAS puudub, sobib projektidele, mille eesmärk on vähendada sõltuvust kõrge GWP-ga SF₆ isolatsioonigaasidest.

Mõlemad on mittetoksilised, mittesüttivad ja heaks kiidetud vastavalt standardile IEC 62271-200.

Q2: Kas gaasi jõudlus on identne SF6-ga?

V: Jah, samal töörõhul (0,04–0,05 MPa) on dielektriline tugevus ja kaare kustutamise võime samaväärsed. Meie keskkonnasõbralik RMU läbib samad tüübitestid nagu SF6 seadmed: 42kV vastupidavus, 20kA lühise teke ja 50 mehaanilist toimingut.

Q3: Mis juhtub, kui gaas lekib? Kas see on töötajatele ohtlik?

V: Ökogaas on mittetoksiline (erinevalt SF6-st, mis võib kaare all tekitada mürgiseid kõrvalsaadusi). Suured lekked kinnistes ruumides võivad aga hapniku välja tõrjuda. Lugao Poweri RMU sisaldab madalrõhuhäiret. Kui see käivitub, ventileerige ruum enne sisenemist. Gaas ise on väikestes kogustes hingamiseks ohutu (sarnaselt CO₂ tulekustuti heitgaasile).

4. küsimus: kas ma saan vajadusel gaasi kohapeal täita?

V: Paak on suletud kogu eluea jooksul --- te ei tohiks kunagi tavatingimustes uuesti täita (lekkemäär <0,1% aastas). Kui aga klapp on kahjustatud, pakub Lugao Power täitekomplekte täpse gaasiseguga. Me ei soovita kasutada kohalikku SF6 - see kahjustaks keskkonnaeesmärki.

K5: Kas teie keskkonnasõbralik gaasiisolatsiooni RMU on kallim kui SF6?

V: Esialgsed ostukulud on gaasisegu ja spetsiaalse tootmisliini tõttu ligikaudu 8–12% kõrgemad. Siiski:

1. Väldid tulevasi SF6 taastamiskulusid

2. Teil on õigus saada keskkonnasäästlike hoonete maksusoodustusi (nt Singapuris, EL-is).

3. Paljud kommunaalettevõtted maksavad nüüd SF6-vaba jaotusseadmete eest oma hangete hindamisel lisatasu.

4. Üle 20-aastase elutsükliga on Lugao öko-RMU kuluneutraalne või odavam.

K6: Millised sertifikaadid sellel RMU-l on?

V: täielikud IEC 62271-200 tüübitestid (KEMA sertifikaat). Täiendav:

● ISO 14001 (tootmiskeskkonna juhtimine)

● CE-märgis

● Hiina GB/T 3906

K7: Kas ma saan olemasolevale SF6 RMU paneelile ökogaasi lisada?

V: Ei, gaasikäitlussüsteem, tihendid ja rõhu seadistused on erinevad. Lugao Poweri omagaasiisolatsiooniga RMUon samade välismõõtmete ja siinivahega nagu enamikul standardsetel SF6 RMU-del. See võimaldab "drop-in" asendamist ilma ehitustöödeta.

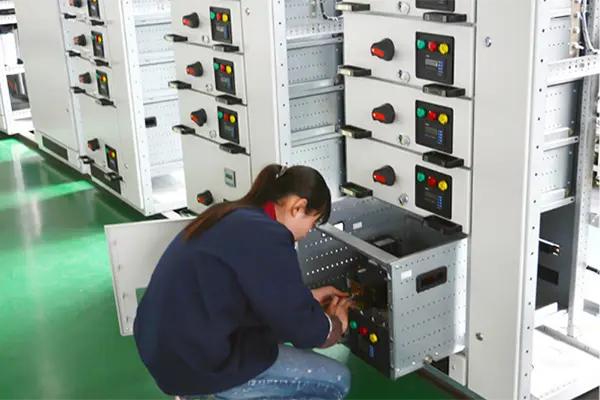

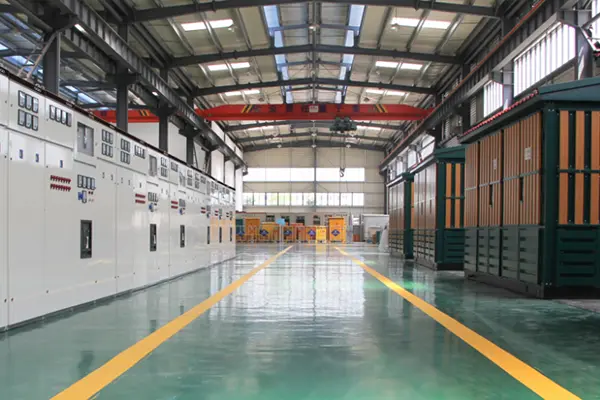

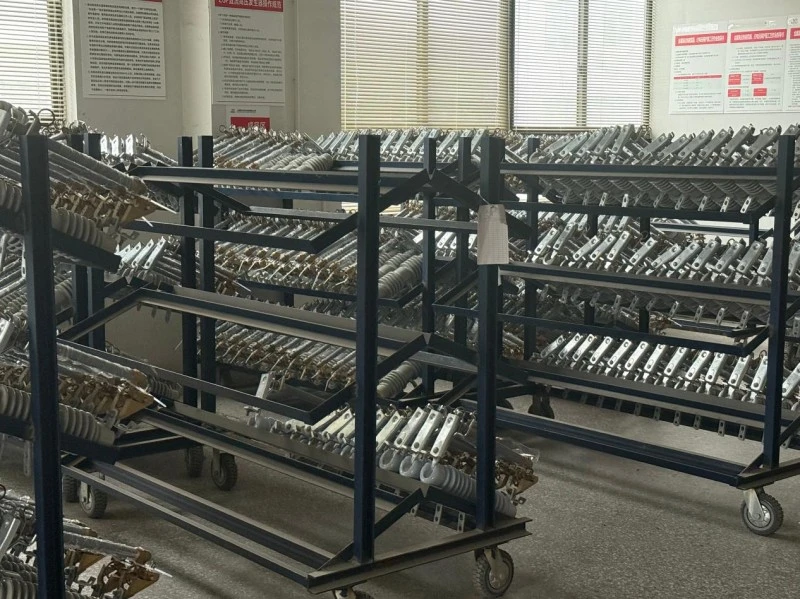

Lugao tehas
