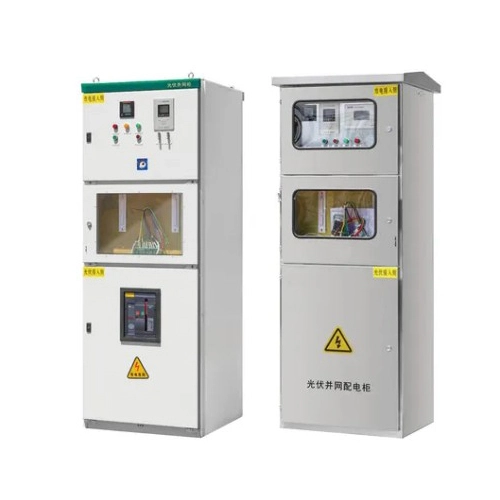

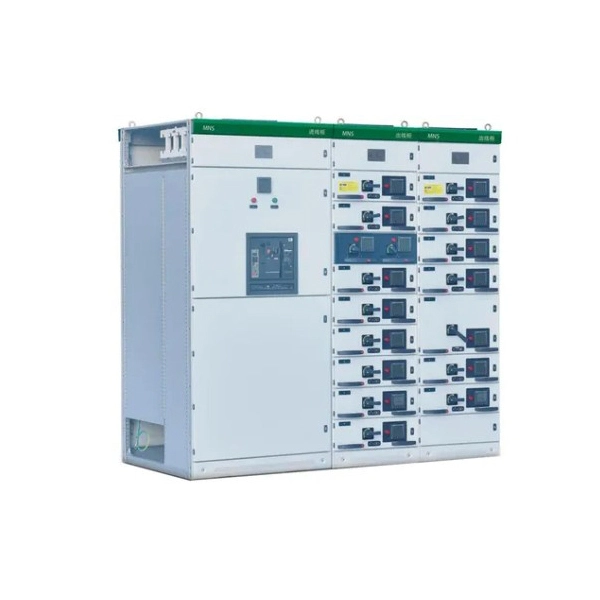

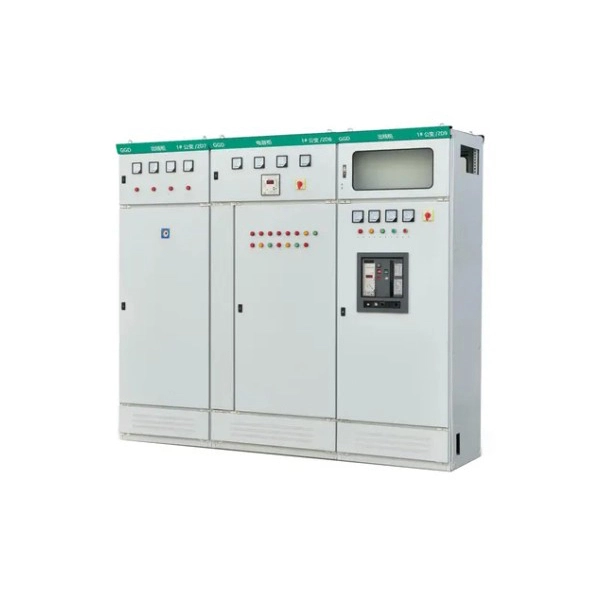

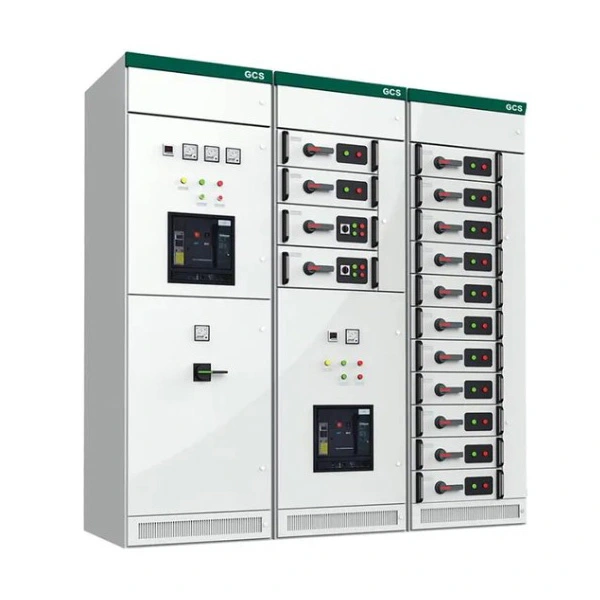

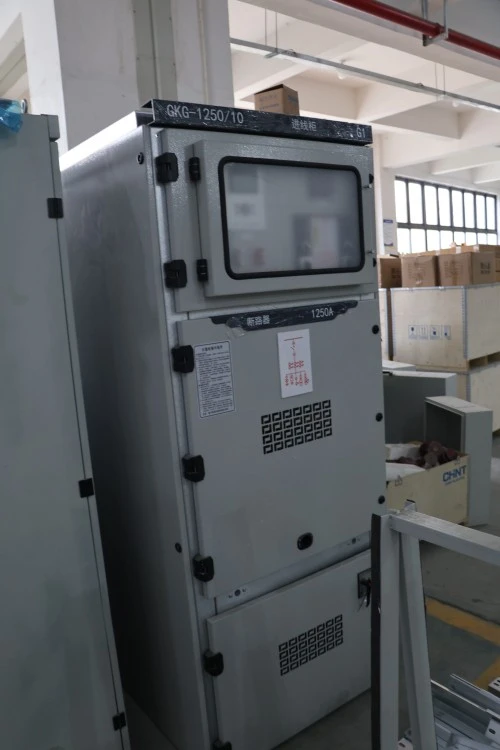

Väljatõmmatav lülitusseadme lüliti juhtkapp

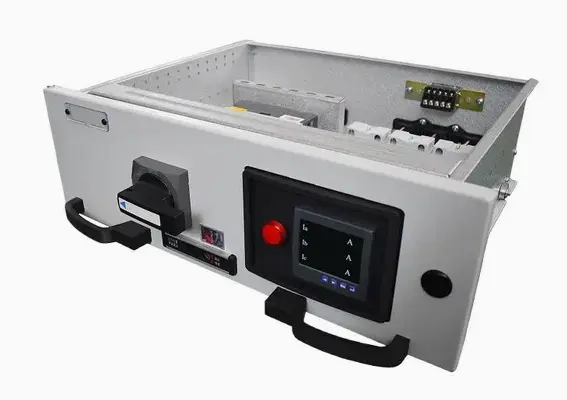

Väljatõmmatav lülitusseadme lüliti juhtkapp on aKeskminepingega metalliga suletud lülitusseadekus võtmekomponente, nagu kaitselülitid, saab kontrollimiseks, hoolduseks või asendamiseks füüsiliselt põhikorpusest välja võtta. Erinevalt fikseeritud lülitusseadmetest võimaldab see seade operaatoritel isoleerida ja eemaldada kaitselüliti ilma kogu siinisüsteemi pinget välja lülitamata. Seda kasutatakse laialdaselt elektriseadmete juhtimiseks, kaitsmiseks ja isoleerimiseks tööstusettevõtetes, alajaamades ja ärihoonetes. Lihtsamalt öeldes juhib see energiavoogu, tagades samal ajal operaatori ohutuse ja süsteemi järjepidevuse.

Toote parameetrid (spetsifikatsioon)

Sertifitseerimine ja kvaliteedi tagamine

Lugao toodab väljavõetavaid keskpinge jaotusseadmeid vastavalt projekti tehnilistele nõuetele ja kohaldatavatele standarditele, nagu IEC 62271-200. Enne saatmist saab vastavalt kinnitatud tehnilisele kokkuleppele esitada rutiinsed katsearuanded ja ülevaatusfotod.

• IEC 62271-200 põhinev projekteerimine ja testimine
• Toitesageduse vastupidavuse test
• Mehaanilise töö katse
• Blokeerimisfunktsiooni test
• Sekundaarse juhtmestiku kontroll
• Vajaduse korral osalise tühjendamise katse
• Tehase testimise aruanne enne saatmist

Toote omadused ja rakendused

Q1: Mis teebVäljatõmmatav lülitusseadeLüliti juhtkapp turvalisem kui fikseeritud tüüp?

V: Väljatõmmatav konstruktsioon isoleerib väljatõmbamisel kaitselüliti füüsiliselt pingestatud siinidest. See loob nähtava lahtiühendamise pilu, välistades hoolduse ajal juhusliku kaarevälgatuse. Lugao lisab katikumehhanismid, mis katavad mooduli väljatõmbamisel automaatselt fikseeritud kontaktid, suurendades veelgi ohutust.

Q2: Millised rakendused sobivad selle kapiga kõige paremini?

V: Ideaalne:

● Elektrijaamad (abijaotus)

● Data centers (need high reliability and quick breaker replacement)

● Nafta- ja gaasirajatised (ohutu isolatsioon IP54 valikuga)

● Metroo- ja raudteesüsteemid (sagedased kaitselülitid koormuse all)

● Kaevandus- ja terasetehased (vajalik on kõrge lühisekindlus)

Q3: kas seda saab integreerida nutika jälgimisega?

V: Jah.Lugaopakub valikulisi andureid ja sidemooduleid (Modbus, IEC 61850) iga väljavõetava mooduli asukoha kaugjälgimiseks.

Tootmise üksikasjad ja konkurentsieelised

Tootmise üksikasjad:

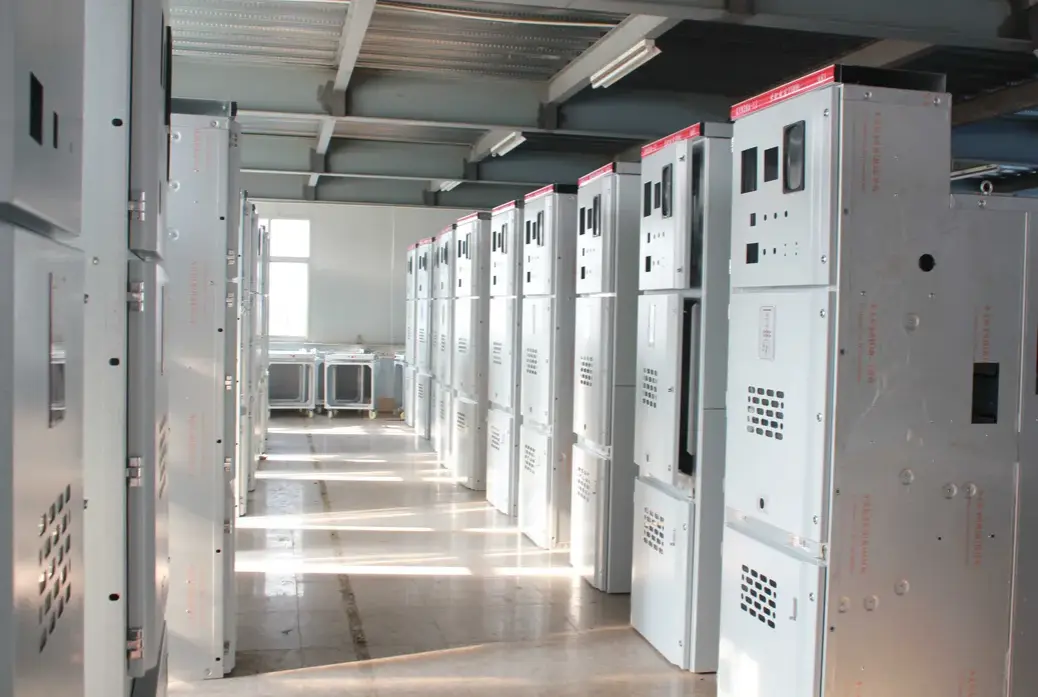

Iga Lugao väljatõmmatav lülitusseadme lüliti juhtkapp on valmistatud laseriga lõigatud roostevabast terasest või pulbervärviga tsingitud lehest (minimaalne paksus 80 μm). Väljatõmmatavad siinid on sujuva liikumise tagamiseks kroomitud ja mõeldud 10 000 sisestamis-/väljatõmbetsükliks. Fikseeritud kontaktid on hõbetatud (paksusega vähemalt 10 μm), et minimeerida kontakti takistust. Kõik sekundaarsed juhtjuhtmed kasutavad leegiaeglustavaid, ristseotud polüetüleenist isolatsiooniga kaableid. Iga seade läbib 48-tunnise sissepõlemistesti ja osalise tühjenemise mõõtmise (<5pC 1,1Ur juures).

Konkurentsieelised võrreldes sarnaste toodetega:

Pakendamine, saatmine ja müügijärgne teenindus

Pakend:

Iga väljatõmmatav moodul tarnitakse eraldi antistaatilise vahtpolstriga, seejärel suletakse niiskusindikaatoritega puidust kasti. Põhikapp on ümbritsetud kolme kihiga: VCI roostevastane kile → mullikile → terasest rihmaga vineerist ekspordikarp. Kõik kinnitused ja tööriistad pakitakse ja kinnitatakse ukse sisse.

Kohaletoimetamine:

Meritsi (standard): 20GP või 40HQ konteinerid. Kiireloomuliste projektide jaoks saab soovi korral korraldada lennu- või raudteetranspordi. Tarnetähtaeg: FOB Ningbo või CIF suurematesse sadamatesse.

Müügijärgne teenindus:

● Garantiiaeg: 12 kuud alates kasutuselevõtust või 18 kuud alates tarnimisest, olenevalt sellest, kumb saabub varem.

● Remote technical support (video, drawings) – response within 2 hours.

Hinnapakkumiseks vajalik teave

Täpse hinnapakkumise esitamiseksVäljatõmmatav keskpinge lülituskapp, saatke meile järgmine teave:

• Nimipinge ja sagedus
• Üherealine diagramm
• Iga sööturi nimivool
• Lühisvoolu nõue
• Sissetulevate ja väljaminevate paneelide arv
• Kaitserelee kaubamärgi ja mudeli nõue
• Mõõtmis- ja sidenõuded
• Sisekaare klassifitseerimise nõue
• Kaabli sisenemise suund
• Kogus ja sihtsadam
• Kohaldatav kohalik standard või kommunaalteenuste nõue

KKK – klientide küsimused ja vastused

K1: Kas väljatõmmatavat lülitusseadme lüliti juhtkappi saab paigaldada vanasse piiratud ruumiga alajaama?

V: Jah. Selle modulaarne ja kompaktne disain (tavaline laius 650 mm 12 kV jaoks) võimaldab vahetada vanemaid fikseeritud lülitusseadmeid ilma ehitustöödeta. Soovi korral pakume paigutuse tasuta kontrolli.

Q2: Mis juhtub, kui mehaaniline blokeering ebaõnnestub, kui kaitselüliti on ühendatud asendis?

V: Lugao kapid sisaldavad hädaolukorras käsitsi vabastamist, millele pääseb ligi suletud kaane kaudu. See on tõrkekindel konstruktsioon – kaitselülitit saab siiski kaasasoleva tööriista abil välja tõmmata. Siiski soovitame seda teha ainult koolitatud personalil.

Q3: Kas hind sisaldab kõiki väljavõetavaid mooduleid ja esmaseid vaskvardaid?

V: Standardpakkumine sisaldab peamise kaitselüliti moodulit ja kõiki sisemisi vaskvardaid (täielikult töödeldud ja plaaditud). Valikulised moodulid, nagu PT-veokid või doseerimisseadmed, on esitatud eraldi.

4. küsimus: kuidas kontrollida, kas kapp vastab standardile IEC 62271-200?

V: Igal seadmel on tehase testimise sertifikaat, sealhulgas osalise tühjenemise, võimsuse sagedustaluvuse ja dünaamilise stabiilsuse testimise aruanded. Kolmanda osapoole kontroll (nt SGS, BV) on meie rajatises teretulnud.
