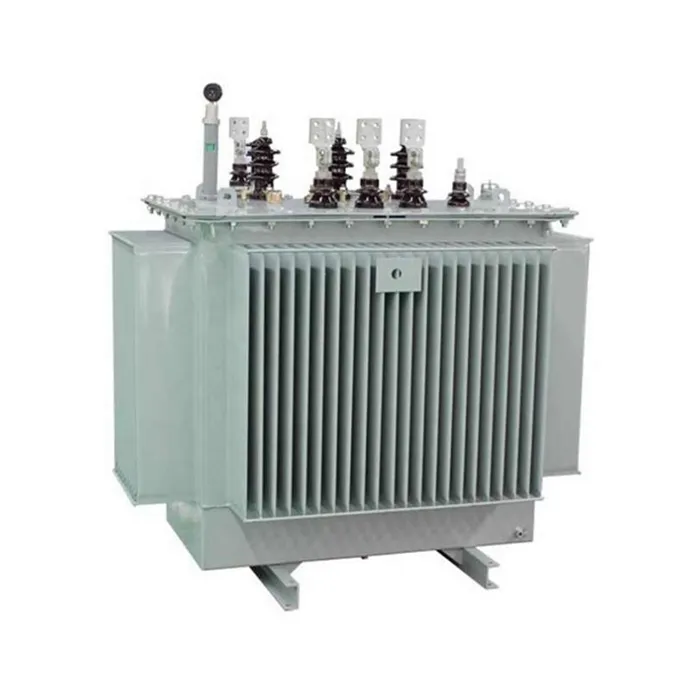

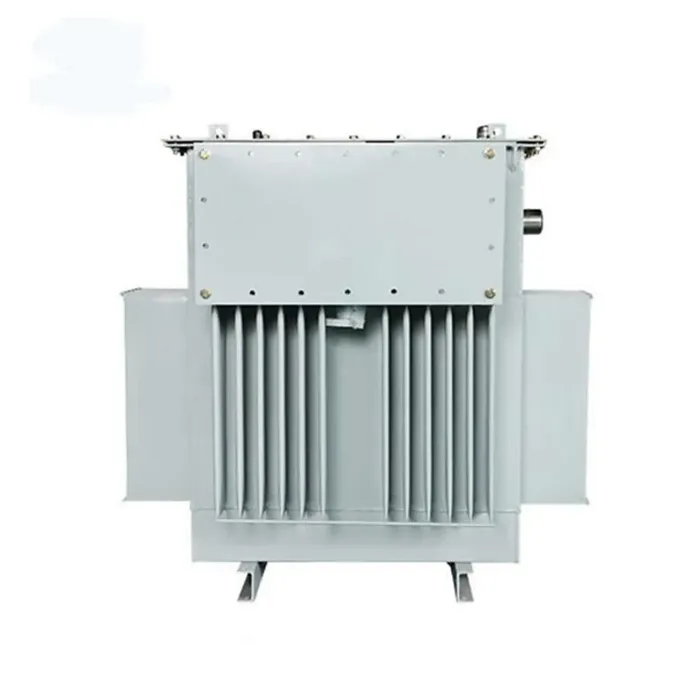

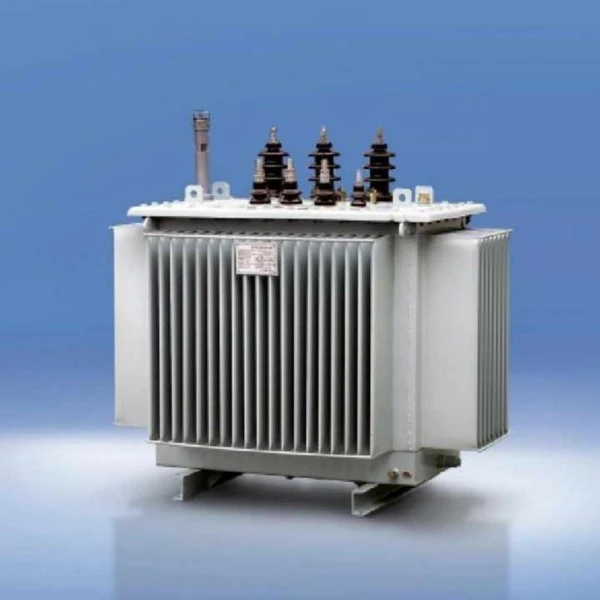

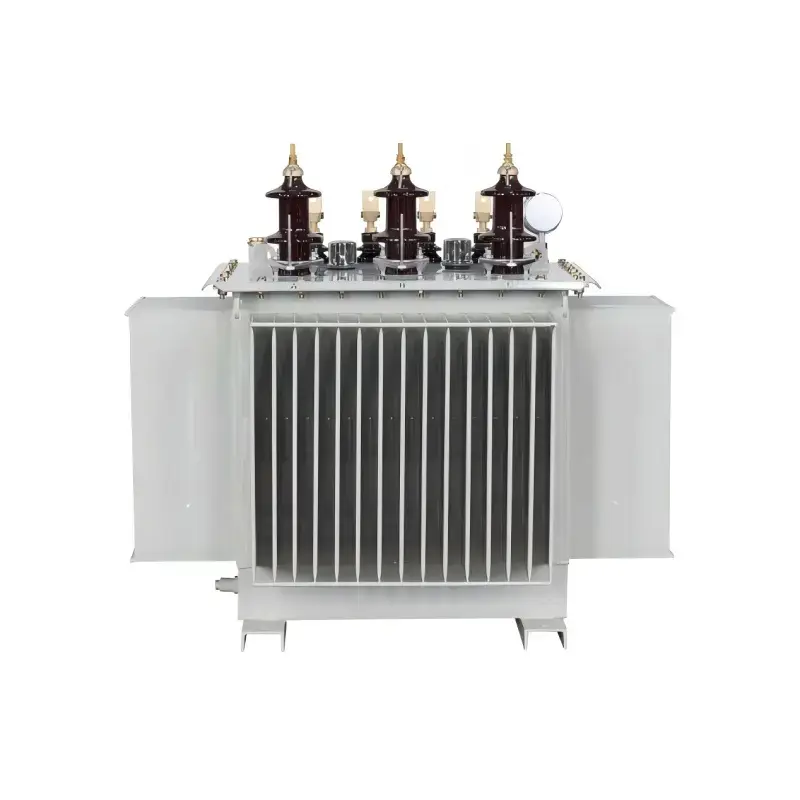

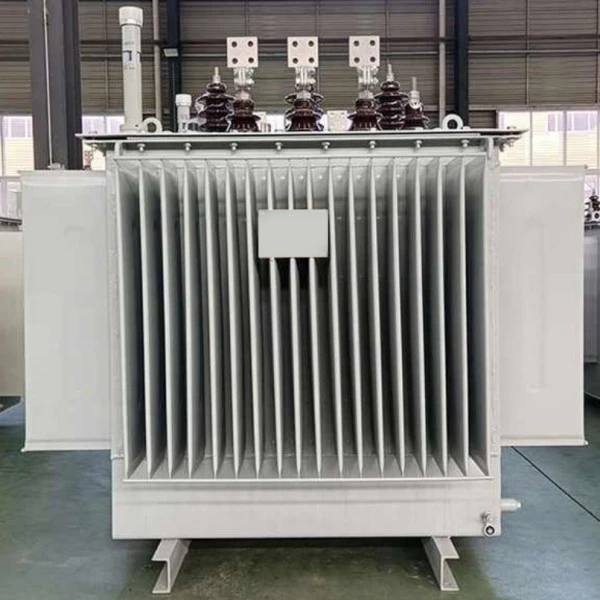

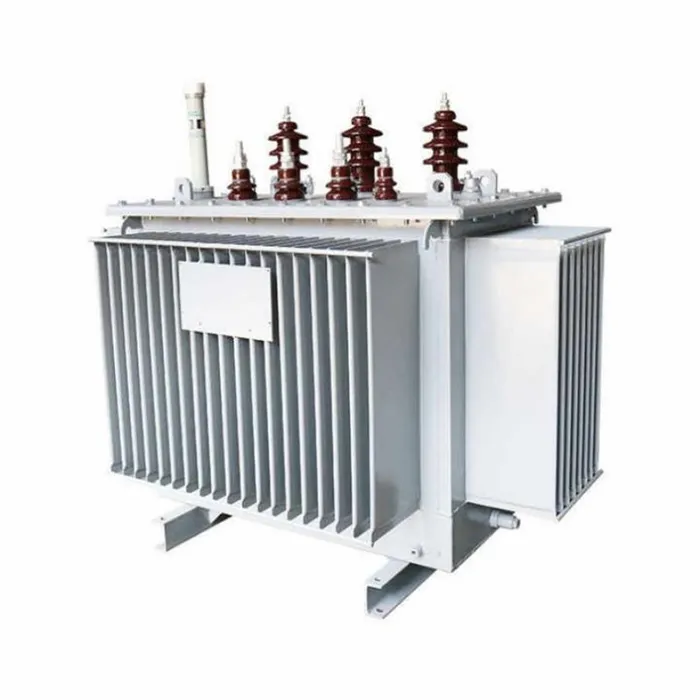

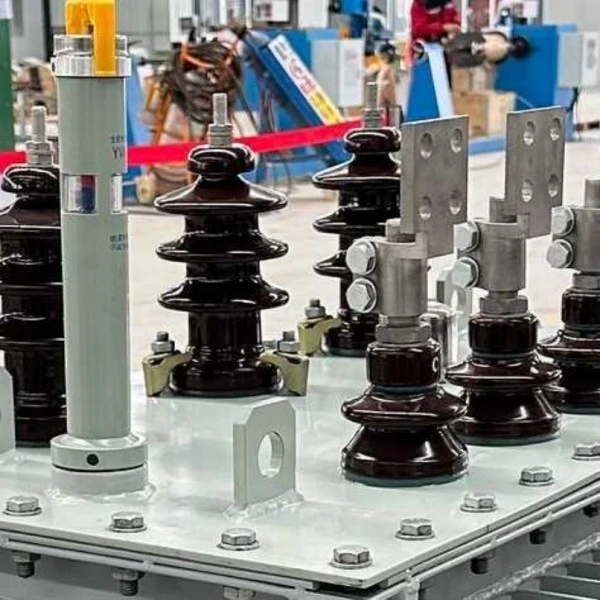

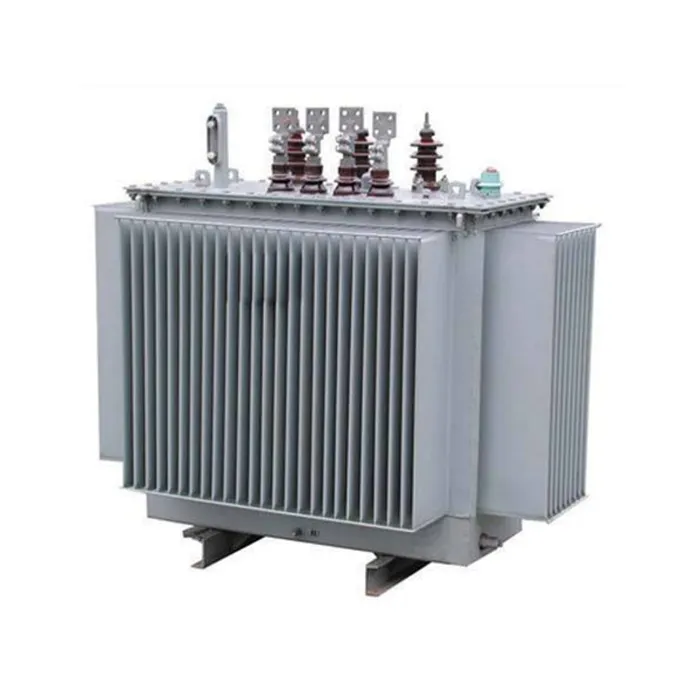

S9 kolmefaasiline õliga täidetud madalpingetrafo

Meie ettevõtte S9 kolmefaasiline õliga täidetud madalpingetrafo on väga töökindel toiteseade, mis on spetsiaalselt loodud madalpinge elektrijaotussüsteemide jaoks. Selle toote ostmisel saate kvaliteetse trafo, mis ühendab stabiilse jõudluse kuluefektiivsusega ja on laialdaselt kasutatav tööstusettevõtetes, ärihoonetes ja elamute elektrijaotussüsteemides. See toode kasutab kvaliteetseid külmvaltsitud räniterasest lehti ja kõrge puhtusastmega vaskmähiseid. Selle optimeeritud südamiku struktuur vähendab tõhusalt hüstereesi ja pöörisvoolu kadusid, tagades pikaajalise stabiilse ja usaldusväärse töö. Õliga sukeldatud isolatsiooni jahutussüsteem tagab suurepärase soojuse hajumise ja ülekoormusvõime, säilitades stabiilse väljundpinge ka pingekõikumiste või oluliste koormuse muutuste tingimustes. Täielikult suletud struktuur isoleerib tõhusalt välise niiskuse ja lisandid, pikendades seadme eluiga ja vähendades hooldussagedust.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Toote omadused

Energiatõhus ja väike kadu:Võrreldes eelmise S7 seeriaga, on S9 trafol tühikoormuse kadu keskmiselt umbes 10%, koormuskadu vähenemine umbes 22% ja tühivoolu voolu veelgi olulisem vähenemine peaaegu 46%. See oli tol ajal riiklikult reklaamitud energiasäästutoode.

Usaldusväärne konstruktsioonikujundus:

Tuum:S9 õliga sukeldatud trafo, mis on valmistatud kvaliteetsest külmvaltsitud terale orienteeritud räniterasest, kasutades täielikult kallutatud kolmeastmelist ristliigendi südamikustruktuuri, mis vähendab tõhusalt kadusid ja müra.

Mähised:Kõrgepingemähisel on mitmekihiline silindriline struktuur, samas kui madalpingemähis kasutab pikisuunaliste õlikanalitega silindrilist või täiustatud spiraalset struktuuri, mis suurendab soojuse hajumist ja mehaanilist tugevust.

Kinnitusprotsess:Kõik kinnitusdetailid kasutavad iselukustuvaid lõdvenemisvastaseid mutreid ning on lisatud südamiku positsioneerimisstruktuur, mis tagab stabiilsuse transportimise ja pikaajalise töö ajal, välistades vajaduse südamiku kontrollimise ja tõstmise hoolduse järele.

Täielikult suletud struktuur (S9-M seeria):S9 jaotustrafo paak on konstrueeritud gofreeritud paneelidega, mis pakuvad hingamisfunktsiooni, et kompenseerida õlimahu muutusi, välistades traditsioonilise konservaatori. See täielikult suletud struktuur isoleerib täielikult trafoõli välisõhust, takistades tõhusalt hapniku ja niiskuse sissepääsu, lükates seeläbi edasi isolatsiooniõli vananemist.

Põhjalik ohutuskaitse: S9 kolmefaasiline õliga täidetud madalpingetrafovarustatud komponentidega, nagu rõhualandusklapp, termomeeter ja gaasirelee, mis vabastavad viivitamatult rõhu, kui siserõhk muutub liiga kõrgeks, tagades seadme ohutu töö.

Funktsioonide eelised

Oluliselt väiksemad tegevuskulud:Peamine eelis seisneb energiatõhususes. Võrreldes S7 seeriaga vähenevad S9 toote kasutuskulud ligikaudu 19%, mille tulemuseks on oluline elektrisääst pikaajalisel kasutamisel.

Kõrge töökindlus:Täiustatud pooli otsatoe, uue isolatsioonistruktuuri ja lühisekindla konstruktsiooniga paraneb oluliselt selle võime taluda ootamatuid lühiseid. See on läbinud äkilised lühisetestid riiklikult tunnustatud testimiskeskuses, tagades stabiilse töö isegi ebasoodsates tingimustes, nagu võrgu kõikumine.

Äärmiselt madalad hoolduskulud:Täielikult suletud konstruktsioon välistab vajaduse vahetada trafoõli selle tavapärase kasutusea jooksul, vähendades oluliselt hooldustöökoormust ja -kulusid.

Kõrge kohanemisvõime ja esteetiline disain:Gofreeritud paagi konstruktsioon mitte ainult ei paranda soojuse hajumise efektiivsust, vaid annab ka kompaktsema ja esteetilisema toote, vähendades paigaldamise jalajälge.

Tooted kohanduvad keskkonnaga

Rakenduse stsenaariumid

Kolmefaasilisi õliga täidetud madalpingetrafosid S9 kasutatakse peamiselt terminalide toitejaotusrakendustes, kus 10 kV või 35 kV kõrgepinge elekter tuleb muundada 400 V madalpinge elektriks. Konkreetsed stsenaariumid hõlmavad järgmist:

Suletud tüüp (seeria S9-M): Eriti sobiv sellistes tööstusharudes nagu nafta- ja keemiatöötlemine. Need keskkonnad sisaldavad tavaliselt suures koguses õli ja kemikaale; täielikult suletud konstruktsioon isoleerib tõhusalt söövitavad gaasid, kaitseb sisemisi komponente ja tagab ohutu töö.

Katmata tüüp (S9-seeria):Laialdaselt kasutatav tööstus- ja kaevandusettevõtetes, ehitusplatsidel, elamupiirkondades, kaubanduskeskustes, lennujaamades, raudteejaamades ja muudes üldistes tööstus- ja tsiviilhoonetes elektrijaotussõlmedena.

Infrastruktuur ja põllumajandus:Tavaliselt kasutatakse metroodes, puurplatvormidel, naftatootmisplatvormidel ning linnade ja maapiirkondade põllumajanduslikes elektrivõrkudes, et tagada erinevate seadmete stabiilne toiteallikas.

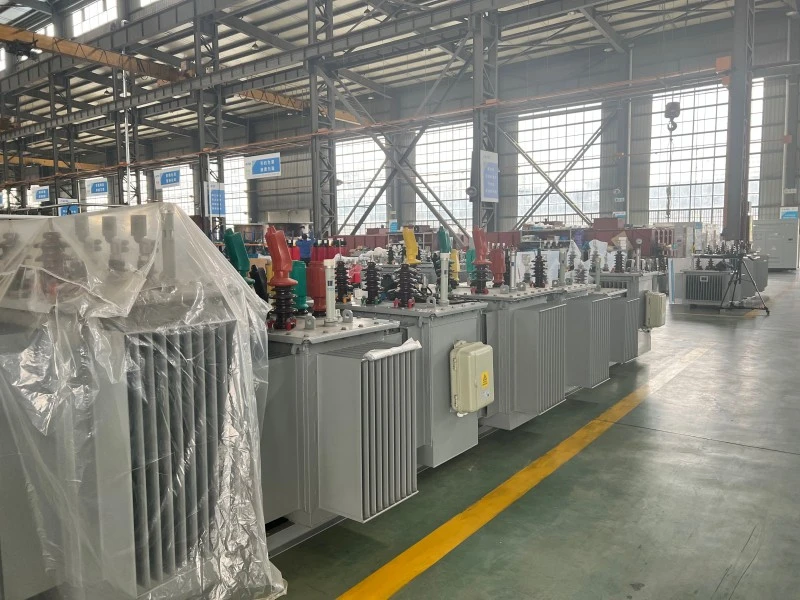

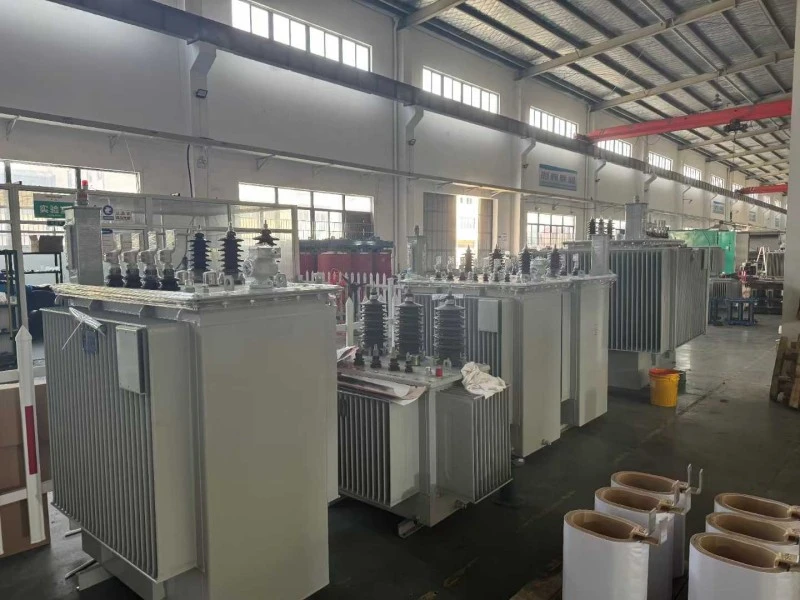

Tootmise üksikasjad

Kolmefaasiline õlitäidisega trafo on läbinud ulatusliku tootedetailide optimeerimise. Põhikomponentide, nagu südamik, mähised, õlipaak ja kinnitusdetailid, täiustatud disainiga saavutatakse väikese kadu, kõrge töökindlus ja hooldusvabad omadused.

Põhikomponendi struktuur ja protsess

KKK

Mis on S9 kolmefaasiline õliga sukeldatud jaotustrafo?

Kolmefaasiline õliga sukeldatud jaotustrafo S9 on toitejaotusseade, mida kasutatakse keskpinge elektrienergia (nt 6kV, 10kV, 11kV või 13,8kV) vähendamiseks madalpingele (nt 0,4kV, 0,415kV või 0,433kV). Seda kasutatakse laialdaselt tööstusettevõtetes, ärihoonetes, elamukogukondades, kaevandustes, põllumajanduslikes elektrivõrkudes ja kommunaalteenuste jaotussüsteemides.

Kas õlitrafo S9 pingesuhet saab kohandada?

Jah. Lugao saab pingesuhet kohandada vastavalt kohalikule võrgule ja projekti nõuetele. Levinud valikuvõimaluste hulka kuuluvad 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV ja muud kohandatud pingekombinatsioonid. Samuti saab kohandada vektorrühma, koputusvahemikku, sagedust ja tarvikuid.

Milline võimsusvahemik on selle trafo jaoks saadaval?

Õliga sukeldatud jaotustrafot S9 saab tarnida erineva nimivõimsusega vastavalt projekti nõuetele. Tavaliste võimsuste hulka kuuluvad 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA ja 2500kVA. Võtke ühendust Lugaoga, et valida vastavalt teie koormusvajadusele sobiv mudel.

Mis vahe on S9 ja S11 õlitrafodel?

Võrreldes S9 seeriaga onS11 seeriaon tavaliselt väiksema tühikäigukadu ja parema energiasäästuvõimega. S9 trafot kasutatakse endiselt laialdaselt paljudes jaotusprojektides selle stabiilse töö, küpse disaini ja kulutõhususe tõttu. Lõplik valik sõltub projekti eelarvest, tõhususe nõuetest, kohalikest standarditest ja töötingimustest.

Kas õliga täidetud trafo S9 sobib välipaigaldamiseks?

Jah. Õliga täidetud trafo S9 saab konstrueerida välispaigaldamiseks. Seda saab varustada suletud õlipaagi, korrosioonivastase katte, rõhualandusventiili, termomeetri, õlitaseme indikaatori ja muude kaitsetarvikutega vastavalt projekti nõuetele. Karmides keskkondades esitage enne pakkumise tegemist kõrgus merepinnast, ümbritseva õhu temperatuur, niiskus ja saastetase.

Millist jahutusmeetodit see trafo kasutab?

Õliga sukeldatud jaotustrafo S9 kasutab tavaliselt ONAN jahutust, mis tähendab Oil Natural Air Natural jahutust. Trafoõli ringleb paagi sees loomulikult soojuse ülekandmiseks, samal ajal kui paagi välispind hajutab soojust loomuliku õhkjahutuse kaudu.

Kas Lugao saab pakkuda OEM- või kohandatud trafoteenust?

Jah. Lugao pakub originaalseadmete tootjate ja kohandatud trafo teenuseid. Kohandusvõimalused hõlmavad nimivõimsust, pingesuhet, sagedust, vektorirühma, väljalaskevahemikku, korpuse kujundust, trafo tarvikuid, värvimisvärvi, tüübisildi ja pakendinõudeid.

Toote müügijärgne teenindus

1. Pärast trafo paigaldamist ja kohapealset kasutuselevõttu on garanteeritud, et see on lekkevaba ning värv ei kooru ega tuhmu. Antakse 5-aastane garantii; kõik kvaliteediprobleemid, mis tekivad tavapärasel kasutamisel garantiiaja jooksul, kuuluvad garantii alla.

2. Kõik tooted on kaetud eluaegse teenindusega, tagades tootetarvikute komplektsuse.

3. Kasutusaeg on vähemalt 30 aastat.

4. Seadme rikke korral vastab tarnija ühe tunni jooksul pärast ostjalt teatise saamist ja saadab tehnilise personali 24 tunni jooksul siseriiklikult objektile.

Teeninduskohustus

1. Meie tooted on valmistatud rangelt kooskõlas ISO9001-2015 kvaliteedijuhtimissüsteemi nõuetega, tagades 100% toote kvaliteedi enne tehasest väljumist.

2. Meie ettevõte pakub igakülgset müügieelset, müügi- ja müügijärgset teenindust, et tagada klientide rahulolu.

1. Meie ettevõte pakub 60-kuulist garantiid. Kvaliteediga seotud probleemide korral parandame või asendame toote tasuta, tagades 100% kliendi rahulolu.

Trafode projekteerimine ja katsetamine peab vastama järgmistele standarditele:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Toitetrafod”

GB/T6451-2015 《Õliga sukeldatud jõutrafode spetsifikatsioonid ja tehnilised nõuded》

JB/T3837-2010 《Trafotoodete tüübinimetuste koostamise meetod》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB10237-88 《Jõutrafode isolatsioonitasemed ja dielektrilised testid – välisisolatsiooni õhuvahed》

GB7595-87 《Kvaliteedistandard kasutusel olevale trafoõlile》

GB7328-87 "Trafode helitaseme mõõtmine"

GB7534-87 《Osalise tühjenemise mõõtmine》

GB/T15164-94 《Õlisse sukeldatud jõutrafode laadimisjuhend》

DL/T586-95 《Tootmisseadmete kasutajate järelevalve tehniline juhend》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB2536-1990 "Transformaatoriõli"

JB/T56011-92 《Õlisse sukeldatud jõutrafode tootekvaliteedi klassifikatsioon》

ZBK41005-89 《6-220KV trafode helitase》
