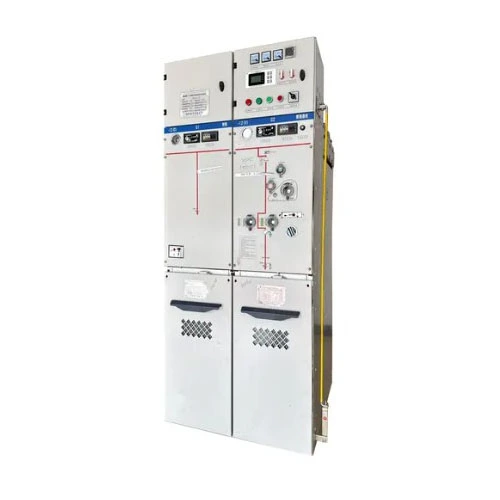

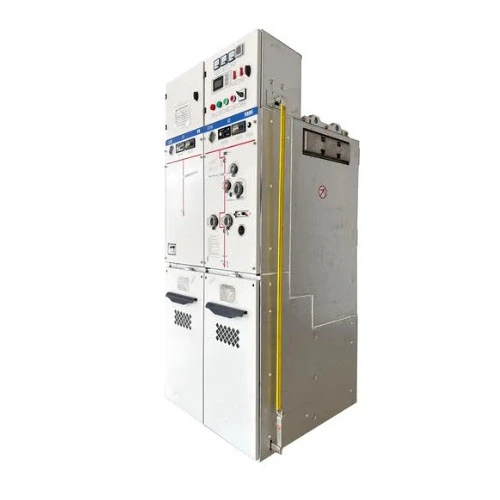

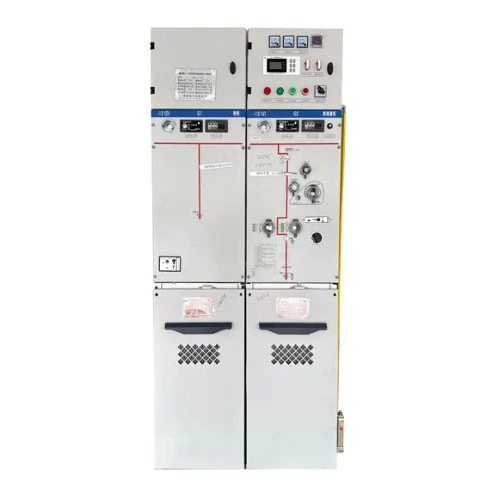

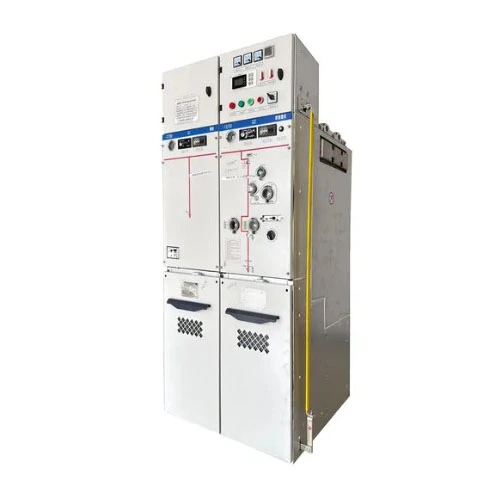

SF6 gaasiisolatsiooniga kompaktne RMU metallist suletud lülitusseade

SF6 gaasiisolatsiooniga kompaktne RMU metallist suletud jaotusseade on täielik toitejaotusseade, mis ümbritseb täielikult kõrgepinge lülitusseadmed, siinid, maanduslülitid ja muud põhikomponendid roostevabast terasest gaasipaagis, mis on täidetud isolatsioonikeskkonnana SF6 gaasiga.

Seda toodet kasutatakse peamiselt 12kV/24kV toitesüsteemidesring põhiseade (RMU)rakendusi või terminali toitejaotust.

Mida see teha saab?

Lihtsamalt öeldes võimaldab see elektrijaotust, lülitamist, kaitset ja juhtimist. Spetsiifilised funktsioonid hõlmavad järgmist:

1. Koormusvoolu tegemine ja katkestamine - tavaline liinilülitus.

2. Lühisvoolu tekitamine ja katkestamine – kombineerituna kaitsmete või kaitselülititega katkestage vooluring rikete ajal kiiresti, et kaitsta trafosid ja liine.

3. Isolatsioon ja maandus – tagab nähtava lahtiühendamispunkti ja maandusfunktsiooni hoolduspersonali ohutuse tagamiseks.

4. Kaabli ühendus ja kaitse - toimib sissetuleva/väljuva üksusena, pakkudes kaabelliinidele liigvoolu- ja lühisekaitset.

Tänu oma täielikult suletud konstruktsioonile sobib see toode eriti karmidesse keskkondadesse (nt suur kõrgus, niiskus, soolapihustus, tugev tolm) või maaga piiratud kohtadesse (nt kaubanduskeskused, elamukompleksid, tuulepargid). See on ideaalne asendus traditsioonilistele õhuisolatsiooniga rõngaspõhistele seadmetele.

Toote parameeter (spetsifikatsioon)

Järgmised on tootja poolt toodetud SF6 gaasiisolatsiooniga kompaktse RMU metallist suletud jaotusseadme standardsed tehnilised parameetrid.Lugao võimsus Co., Ltd.:

Toote funktsioon ja rakendus (küsimuste ja vastuste vorming)

K1: Mis on selle SF6 gaasiisolatsiooniga kompaktse RMU metallist suletud jaotusseadme suurim omadus?

V: Suurim omadus on äärmine kompaktsus ja täielikult isoleeritud disain. Võrreldes traditsiooniliste õhkisolatsiooniga RMU-dega vähendab meie toode mahtu ligikaudu 70%, säilitades samal ajal suurepärase elektrilise jõudluse. Kõik kõrgepinge pinge all olevad osad on täielikult suletud roostevabast terasest gaasipaagis, mida ei mõjuta väline kondensatsioon, saaste ega väikesed loomad --- see tagab tõesti 30-aastase hooldusvaba töö. Lisaks on meie SF6 isoleeritud rõngaga põhiseadmel modulaarne disain, mis võimaldab vastavalt kasutaja nõudmistele paindlikult kombineerida sissetulevaid/väljaminevaid seadmeid, mõõteseadmeid, PT-seadmeid jne.

Q2: Kui usaldusväärne see karmides keskkondades on?

V: Äärmiselt usaldusväärne. Gaasipaak on valmistatud laserkeevituse ja heeliumi lekke tuvastamise abil, mille aastane lekkemäär on alla 0,1%, tagades pikaajalise SF6 gaasirõhu stabiilsuse. Isegi -40°C ekstreemse külma või +55°C kõrge temperatuuri juures või kuni 3000 meetri kõrgusel säilitab meie toode oma nimiisolatsioonitaseme. Paljud kliendid on selle kompaktse RMU jaotusseadme paigaldanud ranniku tuuleparkidesse ja kaevandustesse, kus see on aastaid töötanud ilma ühegi isolatsioonilöökideta.

Q3: millised ohutusdisainid tootel on?

V: Ohutus on meie peamine prioriteet. Tootel on "viie ennetuse" blokeerimissüsteem (hoiab ära kaitselüliti vale töö, takistab isolaatorite lülitamist koormuse all, takistab maanduslüliti sulgemist pinge all, takistab pingestamist suletud maandusega ja takistab sisenemist pinge all olevatesse sektsioonidesse). Lisaks on gaasipaagi sisemise kaarvea reiting IAC AFLR 20kA/1s koos rõhualanduskanalitega, mis suunavad kaareenergia ohutusse kohta väljaspool korpust. Juhtpaneelil olev vaatlusaken annab selge ülevaate isolatsioonivahe olekust.

Q4: milliste konkreetsete rakendusstsenaariumide jaoks see sobib?

V: Meie toodet kasutatakse laialdaselt järgmistes stsenaariumides:

● Linnade elamukompleksid, ärihooned --- alajaamade põhiliste sisse- ja jaotussõlmedena, säästes põrandapinda.

● Tuulepargid, fotogalvaanilised elektrijaamad --- RMU-seadmetena kompaktsetes alajaamades, mis taluvad temperatuurikõikumisi.

● Tööstuspargid, tehased --- väikeste ja keskmise suurusega trafode kaitsmine, traditsiooniliste väljalangevate kaitsmete asendamine.

● Metrood, tunnelid, lennujaamad --- suure töökindlusega toiteallika sõlmed, mis nõuavad madalat rikete määra.

● Andmekeskused ---A-taseme koormused, millel on äärmiselt kõrged nõuded toitepidevusele, võimaldades automaatset ooterežiimi toiteülekannet koos automaatikaga.

● Kaevandused, sadamad ---tolmused ja niisked keskkonnad, kus täielikult suletud konstruktsioon on selge eelis.

Olenemata sellest, kas vajate ühte või sadu SF6 gaasiisolatsiooniga kompaktseid RMU metallist suletud lülitusseadmeid, saame pakkuda standardiseeritud või kohandatud lahendusi.

Tootmise üksikasjad (eelised konkurentide ees)

Üksikasjalik võrdlus: Lugao Power vs. tavalised kaubamärgid

Meie peamised eristavad eelised:

1. Tõeliselt "hooldusvaba": tavalised kaubamärgid väidavad, et need ei ole hooldusvabad, kuid nende aastane gaasilekke määr on >1%, mis nõuab täitmist iga 3–5 aasta järel.Lugao võimsuskasutab kahekordse tihendiga rõngast + metallist kõva tihendit, mille aastane lekkemäär on ≤0,1% – projekteeritud eluea jooksul pole vaja uuesti täita.

2. Äärmuslik kohanemisvõime keskkonnaga: Meie toode on läbinud -45°C madala temperatuuri ja +60°C kõrge temperatuuriga tüübitestid ning 720-tunnise soolapihustustesti (tavaline = 96 tundi) – sobib ranniku- ja mägipiirkondadele.

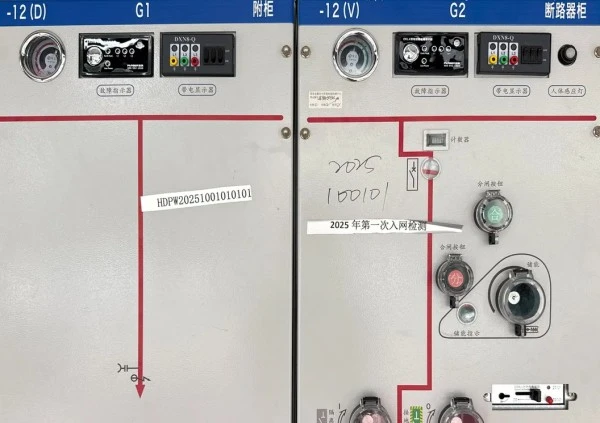

3. Kasutajasõbralik kasutamine: lülitite asendid, maanduse olek ja avatud/suletud olek on kõik värvikoodiga paneelil ning juhtkäepide annab jõu tagasisidet, et vältida väärkasutust.

4. Kõrgem lühisetaluvus: Standard nõuab 20kA/3s; projekteerime marginaaliga 25kA/3s ja tipptaluvusega 63kA --- ületades valdkonna keskmisi 15%.

Korduma kippuvad küsimused (KKK)

K1: Kas SF6 gaas selles SF6 gaasiisolatsiooniga kompaktses RMU metallist suletud lülitusseadmes on keskkonnasõbralik? Kas see lõpetatakse hiljem järk-järgult?

V: Praegu on SF6 endiselt parim isoleergaas, kuid oleme juba välja töötanud keskkonnasõbralikud versioonid (C4 või kuiv õhk). Ostetud seadme gaasipaak on äärmiselt hästi tihendatud, minimaalse lekkega 30 tööaasta jooksul. Kui tulevikus on vaja keskkonnasõbralikku moderniseerimist, saame pakkuda täielikku gaasipaagi vahetusteenust.

Q2: Mida peaksin tegema, kui gaasirõhk töötamise ajal langeb?

V: Meie tootel on standardvarustuses gaasitiheduse näidik (madala rõhu häirekontaktiga). Kui rõhk langeb 0,25 baarini (suhteline), saadetakse juhtimissüsteemi häiresignaal. Sel hetkel tuleks taotleda elektrikatkestust ja meie müügijärgne meeskond külastab lekkeid ja täidab SF6 uuesti. Tavaolukorras pole lekke tõttu uuesti täitmist peaaegu kunagi vaja.

Q3: Kas toodet saab kohandada olemasolevate jaotusautomaatikasüsteemidega?

V: Absoluutselt. Meie SF6 gaas selles SF6 gaasiisolatsiooniga kompaktses RMU-s on reserveeritud DTU liidestega ja ruumiga elektriliste töömehhanismide jaoks. Elektrimooduli ja juhtkaablite lisamisega saab selle ühendada IEC 60870-5-101/104 või Modbusi sideprotokollidega, et saavutada kaugavamine/sulgemine, voolu/pinge lugemine ja veaindikaatori üleslaadimine.

Miks valida Lugao Power?

Asutatud 2016:Lugao võimsus on professionaalne kesk- ja kõrgepinge jõuülekande- ja jaotusseadmete tootja, millel on oma tehas ning integreeritud teadus- ja arendustegevuse, tootmis- ja müügivõimalused.

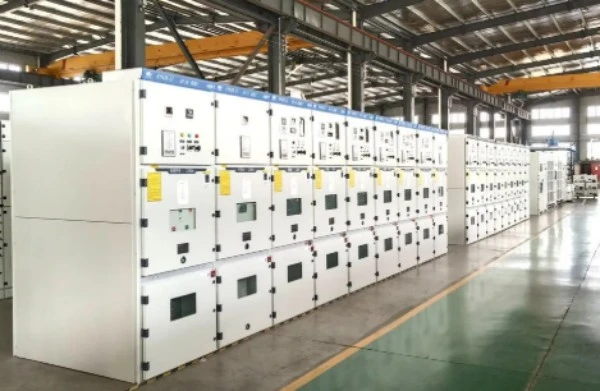

3000+ m² tootmisüksus:Meie tootmisüksus toetab jõutrafode, RMU-de, lülitusseadmete ja muude toitejaotusseadmete tootmist, kokkupanekut, kontrollimist ja katsetamist.

30+ riiki teenindatakse:Lugao võimsusi tooteid on eksporditud enam kui 30 riiki, teenindades elektrivõrku, tööstust, infrastruktuuri, taastuvenergiat ja muid rahvusvahelisi projekte.

ISO9001 ja SGS sertifikaat:Meie kvaliteedijuhtimist ja tootmisprotsesse toetavad ISO 9001 ja SGS sertifikaadid. Kohaldatavad tooted on saadaval ka CE- ja CCC-sertifikaatidega.

60+ tehnilist personali:Meie tehniline meeskond toetab tootekujundust, projekti konfigureerimist, kohandatud lahendusi ja tehnilist dokumentatsiooni erinevate elektrijaotusnõuete jaoks.

Tehase otsene projekti tugi:Lugao võimsus pakub ülemaailmsetele elektrijaotusprojektidele integreeritud tuge alates tootevalikust ja tehnilisest disainist kuni tootmise, testimise, tarnimise ja müügijärgse toeni.

Testi aruanne / sertifikaat
