Kui kaitsereleed ei suuda kriitilise 0,1-sekundilise akna jooksul riket kõrvaldada, võib tekkiv kaarevälk aurustada siinid ja vallandada katastroofilised alajaama elektrikatkestused – aga kuidas valida lülitusseadmeid, mis tagavad nii kiire rikke katkemise kui ka pikaajalise mehaanilise vastupidavuse korduvate lühispingete korral? Lugao Power Co., Ltd. lahendab selle meie kõrgepinge lülitusseadmete lahendustega, mis on konstrueeritud metalliga suletud, rangelt testitud süsteemidena, millel on kuni 40 kA katkestusvõimsusega vaakum- või SF6 kaitselülitid, mis pakuvad kommunaalteenustele ja rasketööstuse rajatistele usaldusväärset kaitset ja juhtimist primaarjaotusvõrkudele, kus rikkevoolud on tõsised ja varustuse järjepidevus on kriitiline.
Kas olete silmitsi kõrge rikkevooluga? Siit saate teada, kuidas teha kindlaks, kas HV-jaotusseade on teie ainus võimalus
Esmaste jaotusvõrkude jaoks kvalifitseeritud lülitusseadmete tarnijate hindamisel küsivad insenerihankemeeskonnad sageli järgmist: millise rikkevoolutaseme korral muutub RMU kaitse ebapiisavaks, mis sunnib spetsifikatsioonikõrgepinge lülitusseadmedtäisvõimsusega kaitselülititega? Vastus sõltub rikkevoolu suurusest, kaitse koordineerimise nõuetest ja vooluahela kriitilisusest.
Kõrgepinge lülitusseade on spetsiaalselt loodud primaarjaotusvõrkudele, kus rikkevoolud on tugevad ja kaitsesüsteem peab katkestama lühisevoolu ilma varukaitsmetele tuginemata. Erinevalt RMU-dest, mis ühendavad koormuslülitid kaitsmetega ökonoomseks tõrkekaitseks, sisaldavad kõrgepinge lülitusseadmed voolukaitselüliteid, mis on võimelised katkestama kuni 40 kA või suuremaid lühisvoolusid. See konfiguratsioon on oluline kommunaalalajaamade, raskete tööstusettevõtete ja taastuvenergia käitiste jaoks, kus rikete tase ületab kaitsmega kaitstud seadmete võimet.
Lugao kõrgepingelülitusseadmetel on kas väljatõmmatavad või fikseeritud kaitselüliti konfiguratsioonid, mis pakuvad hoolduse ja kasutamise paindlikkust. Metallist suletud konstruktsioon koos eraldatud siiniruumidega tagab rikete ohjeldamise, vältides sisemise kaare levimist külgnevatesse sektsioonidesse. Tugev konstruktsioon, mis on kinnitatud range tüübitestimisega, pakub aastakümneid usaldusväärset teenust nõudlikes keskkondades.
Kuidas Lugao kinnitab kaarekindlust ja lühisetaluvust?
Kõrgepinge lülitusseadmed peavad vastu pidama tohututele elektromagnetilistele jõududele ja kaarevälguenergiale, mis tekib tõsiste rikete korral. Lugao kõrgepinge lülitusseadmete süsteemid on konstrueeritud kõrge dielektrilise vundamendiga, mis on kinnitatud range testimise kaudu: võimsuse sagedus talub 42 kV ühe minuti ja välkimpulss 75 kV juures, mis vastab IEC 62271-200 standarditele või ületab neid. Lühiskindluse nimiväärtused kinnitatakse täisvõimsuse testimise teel, näiteks 20 kA kuni 40 kA RMS kõrgepinge poolel.
Kaarekindlus on kriitiline turvaelement. Meie jaotusseadmed läbivad sisemise kaarrikke testimise (IAC reiting), et tagada, et korpus suudab kaareenergiat sisaldada ja ohutult välja lasta, kaitstes personali ja külgnevaid seadmeid. Katsejärgsed kontrollid kinnitavad siini liigeste terviklikkust ja nullkonstruktsiooni deformatsiooni, tagades projekti inseneridele süsteemi stabiilsuse ka kõige nõudlikumate rikete korral.
Millised struktuurikaitsed ja keskkonnakohandused on integreeritud?
Ilmastiku, tolmu ja võimalike kaaresündmuste mõjul on lülitusseadme korpus esimene kaitse keskkonna halvenemise ja õnnetuste tagajärgede eest. Lugao kõrgepinge lülitusseade saavutab siseseadmete IP4X kaitseklassi ja välispaigaldiste puhul kõrgema reitingu, tagades tõhusa vastupidavuse tahkete osakeste sissepääsu ja veepritsmete vastu. Korrosioonikindlast terasest valmistatud korrosioonivastase pinnatöötlusega (kriitiliste komponentide paksus ≥2 mm) peab korpus vastu äärmuslikele välistemperatuuridele, kõrgele niiskusele ja söövitavale rannikukeskkonnale.
Eraldatud siini- ja kaitselülitisektsioonid tagavad pingestatud osade füüsilise eraldamise kaudu suurema ohutuse. Iga funktsionaalne sektsioon on sõltumatult suletud tulekindlate tõketega, mis takistavad rikete levikut sektsioonide vahel ja hoiavad ära võimalikud vahejuhtumid tekkinud sektsioonis. See jaotuskonstruktsioon tagab, et ühe sektsiooni rike ei kahjusta külgnevate sektsioonide terviklikkust, säilitades süsteemi stabiilsuse ja vähendades kahjustusi.
Milliseid pingeklasse ja konfiguratsioonivalikuid saab Lugao toita?

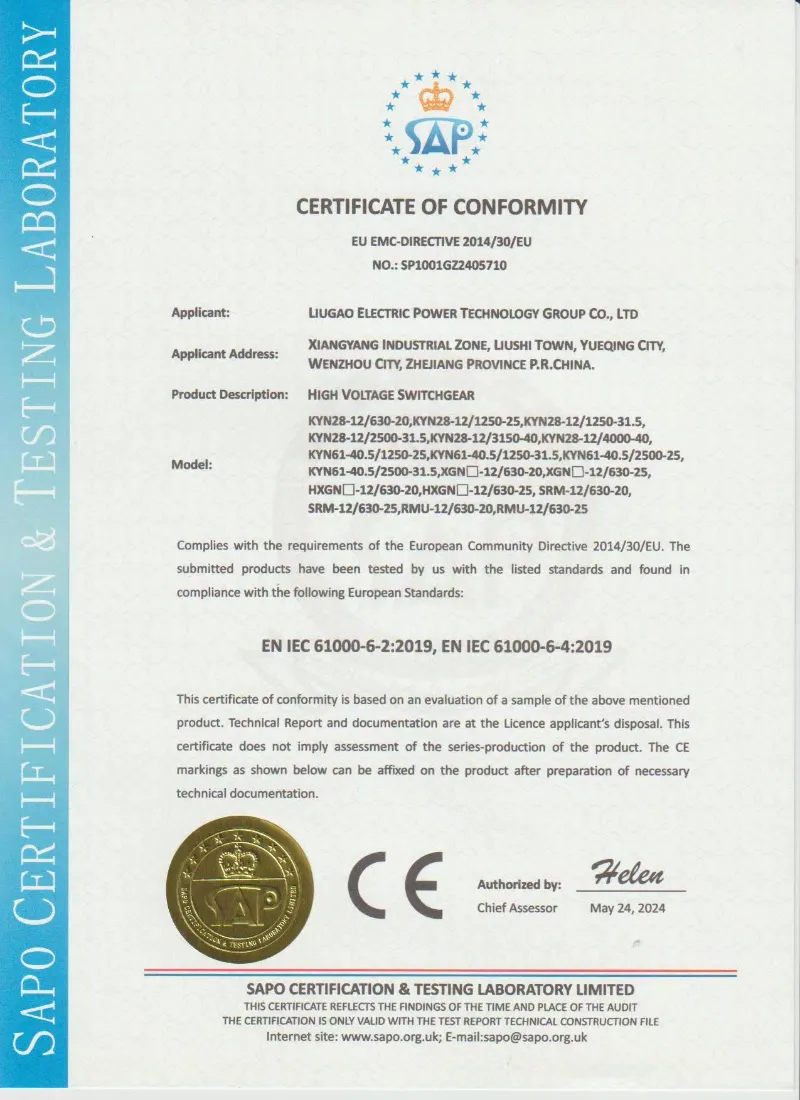

Lugao ISO9001 ja SGS-sertifikaadiga tootmistsehh, mis on varustatud professionaalsete koosteliinide ja täisvõimsusega katsealustega, toodab kõrgepingelülitusseadmeid rangelt kooskõlas IEC, GB, CE ja CCC rahvusvaheliste standarditega, toetades otsest plug-and-play juurutamist ilma kulukate kohapealsete muudatusteta.
Pingeklassid ja võimsusvahemikud
Pinge klass
Rakenduse stsenaarium
Konfiguratsiooni valikud
40,5kV / 33kV kõrgepinge lülitusseade
Kommunaalalajaamad, tuuleparkide kollektorisüsteemid, rasketööstuslikud tsoonid, mis nõuavad tugevat lühiskindlust ja madalat osavoolu taset
KYN61-40.5 õhkisolatsiooniga või GIS konfiguratsioonid vaakum- või SF6 kaitselülititega
24kV / 13,8kV keskpinge lülitusseade
Linnade kõrghooned, elamukogukonnad, munitsipaalinfrastruktuur, riigivõrgu automatiseerimise rakendused
Varustatud intelligentsete moodulitega, mis võimaldavad kaugjuhtimist, tuvastust ja kaitset
Fikseeritud või joonistatavad konstruktsioonid vaakumkaitselülititega
Lülitusseadmete ja komponentide valikud
Lugao pakub paindlikke sisemisi konfiguratsioone, mis vastavad konkreetsetele projektinõuetele:
· Kaitselüliti tüüp:Vaakumkaitselüliti (VCB) keskpingerakendustele, pakkudes suurepärast kaare summutamist ja pikemat kasutusiga. SF6 kaitselülitid on saadaval kõrgema pingega rakenduste jaoks, mis nõuavad tugevat katkestamisvõimet.
· Jaotusseadmete kappide tüübid:Fikseeritud või joonistatava kujundusega KYN28A, KYN61 või GIS-i konfiguratsioonid, mis toetavad ringvõrgu, terminali või kahe toiteallika režiimi.
· Kaitse ja kontroll:Integreeritud kaitsereleed sideliidestega kaugseireks ja juhtimiseks, sealhulgas liigvoolu-, maandus-, suuna- ja diferentsiaalkaitse funktsioonid.
Kuidas valida oma primaaralajaama jaoks ideaalne kõrgepinge lülitusseadme konfiguratsioon?
Kommunaalalajaamade ja raskete tööstusettevõtete jaoks, kus rikkevoolud on tugevad ja vooluahela töökindlus on kriitiline, on kaitselüliti kaitsega kõrgepinge jaotusseade hädavajalik. Lugao pakub kohandatud konfiguratsioonivalikuid, sealhulgas erinevaid kaitselülitite reitinguid, siinide paigutust ja kaitseskeeme, et need vastaksid konkreetsetele projektinõuetele. Tugev konstruktsioon ja põhjalik testimine tagavad aastakümneteks usaldusväärse teeninduse nõudlikes keskkondades.
Vaadake meie tootmisliiniVideo
Kogege Lugao kõrgepinge lülitusseadmete tootmise tipptaset vahetult:
LUGAO KYN kõrgepinge õhuisolatsiooniga paneeljaotusseade on mõeldud siseruumides kasutatavate keskpinge elektrijaotussüsteemide jaoks vahemikus 3,6 kV kuni 40,5 kV. See kasutab lahterdatud metallkattega konstruktsiooni, väljatõmmatavat vaakumkaitselülitit, mehaanilisi blokeeringuid, maanduslülitit ja õhuisolatsiooni ilma SF6 gaasita. Jaotusseadmeid saab konfigureerida sissetulevate toite, väljuvate toite, siini-ühenduspaneelide, mõõtepaneelide ja kaitseskeemide jaoks vastavalt projekti nõuetele.
Lugao käsikäru tüüpi fikseeritud kõrgepingepaneeliga lülitusseade on mõeldud siseruumides 3 kV kuni 40,5 kV toitejaotussüsteemide jaoks. See kasutab metallist suletud sektsiooni konstruktsiooni, väljatõmmatavat vaakumkaitselülitit, mehaanilisi ja elektrilisi blokeeringuid, voolu- ja pingetrafosid, kaitsereleed ja maanduslülitit. Jaotusseadmeid saab konfigureerida sissetulevate toite, väljuvate toite, trafokaitse, mootori juhtimise, kondensaatoripankade ja alajaamade jaotusprojektide jaoks vastavalt kinnitatud tehnilistele nõuetele.

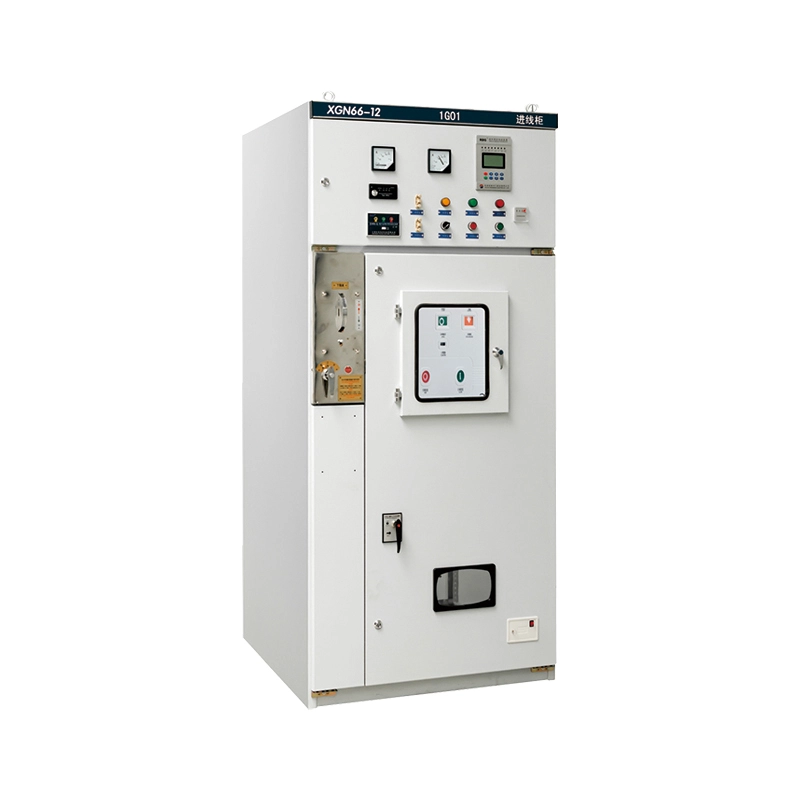

Lugao Power Co., Ltd. toob teieni järgmise põlvkonna elektrijaotuslahendused. Peamise tootjana tarnime kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseadmeid, mis on loodud usaldusväärseks toimimiseks 3,6–12 kV sekundaarsetes jaotussüsteemides. See kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseade seab esikohale tööohutuse, ruumisäästliku arhitektuuri ja pikaajalise vastupidavuse. Suurema mehaanilise vastupidavuse ja rahvusvaheliste sertifikaatidega tagab meie lahendus tööstus- ja kommunaalrakenduste jaoks sujuva elektri vastuvõtu ja jaotuse, vähendades samal ajal oluliselt teie hoolduskulusid.
Lugao Power Co., Ltd. kutsub teid tutvuma meie XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseadmega – kompaktse, täielikult suletud ja väga töökindla lahendusega 6kV–35kV elektrijaotusvõrkudele. See on mõeldud kasutamiseks siseruumides, sellel on fikseeritud kaitselüliti konfiguratsioon, nähtavad lahtiühendamiskontaktid ja tugev kondensatsioonivastane jõudlus. Täiendage oma jaotusohutust ja töötõhusust juba täna, valides XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseadmed, mis vastavad teie võrgu kõige karmimatele nõuetele.
Lugao Power Co., Ltd. kutsub teid ostma 35kV KYN-alajaama soomustatud väljatõmmatavat tüüpi jaotusseadet – suure koormusega, kaarekindel, metallkattega lahendus 35kV primaarjaotuseks. Täielikult soomustatud konstruktsiooni, tõeliste väljatõmmatavate kaitselülitite kärude ja viie ennetava blokeeringuga tagab see tööohutuse, vähendab kaarevälgatuse ohtu ja võimaldab kaitselülitite kiiret vahetamist. Uuendage oma 35 kV alajaama tõrkekindla lülitusega juba täna.
Lugao Power Co., Ltd. kutsub teid hankima KYN-i keskuse tüüpi viie ennetava blokeeringuga kõrgepinge jaotusseadmeid --- kompaktset metallkattega siseruumide vahelduvvoolu jaotusseadet, mis on konstrueeritud 3,6–12 kV toitejaotuseks. Täieliku viie ennetava blokeeringu, kaarekindla disaini ja 30-aastase mehaanilise kasutuseaga välistab see töövead, suurendab personali ohutust ja vähendab planeerimata seisakuid. Täiendage oma alajaama intelligentse ja tõrkekindla ümberlülitusega juba täna.
Lugao on professionaalne Kõrgepinge lülitusseade tootja ja tarnija Hiinas. Kohandatud tehniliste lahenduste, OEM/ODM-toe, tehase testimise ja inseneriabi abil aitab Lugao Power klientidel ehitada usaldusväärseid ja tõhusaid elektrijaotussüsteeme projektide jaoks kogu maailmas.
