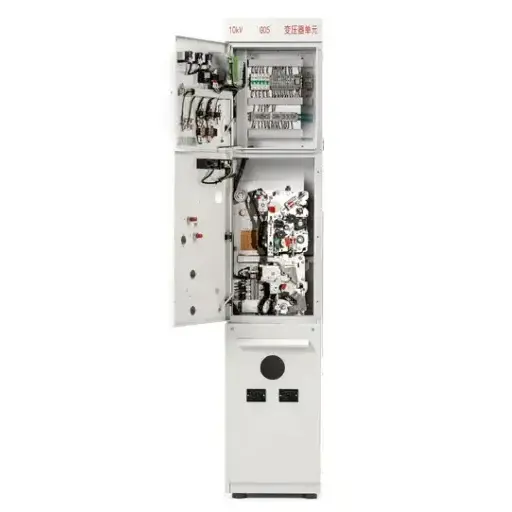

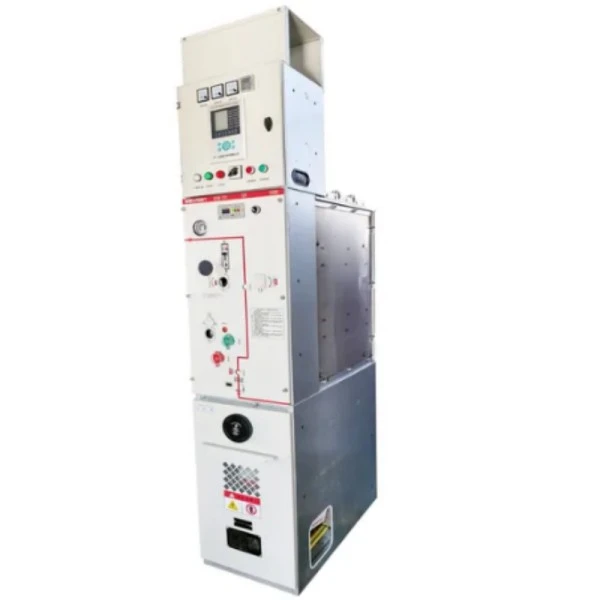

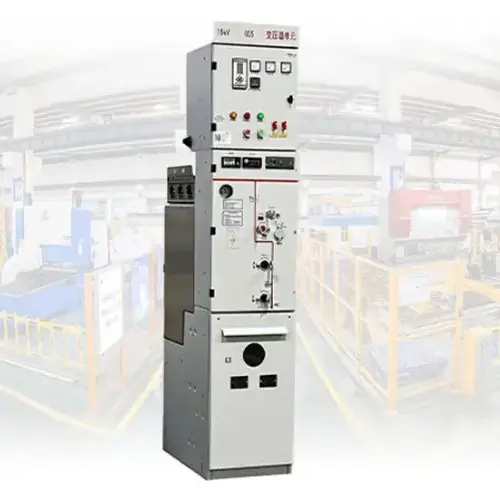

RMU MV HV isoleeritud lülitusseadme paneel koos VCB-ga

Mis see on?

RMU MV HV isoleeritud lülitusseadme paneel koos VCB-ga on tehases kokkupandud metallist suletud elektrijaotusseade, mis ühendabRingi põhiseade (RMU)funktsionaalsus vaakumkaitselüliti (VCB) tehnoloogiaga. RMU võimaldab ringvõrgu konfigureerimist – toide võib voolata mõlemast suunast, tagades varustuse järjepidevuse. Suletud vaakumkatkestuses asuv VCB kustutab rikete ilmnemisel kaared millisekundite jooksul.

RMU (Ring Main Unit) viitab kompaktsele jaotusseadmestikule, mis on mõeldud silmustega elektrivõrkudele. Erinevalt radiaalsetest jaotussüsteemidest, kus üks rike võib katkestada voolu kogu allavoolu koormusele, võimaldab RMU luua ringkonfiguratsiooni: võimsus võib voolata mõlemast suunast. Kui ühes sektsioonis ilmneb tõrge, isoleerite selle osa lihtsalt, samal ajal kui ülejäänud võrk jätkab toite saamist alternatiivsest toitest.

VCB (Vacuum Circuit Breaker) on selle paneeli kaitsesüsteemi süda. Suletud vaakumkatkesti sees võib kaitselüliti rikke ilmnemisel kustutada elektrikaared millisekundite jooksul. Kuna katkestis ei ole õhku ega õli, kustub kaar peaaegu koheselt, minimeerides allavoolu seadmete kahjustamist ja pikendades kontakti eluiga.

MV HV isoleeritud lülitusseade näitab, et see toode töötab keskpinge kuni kõrge pinge vahemikus (tavaliselt 12 kV kuni 40,5 kV) ja kasutab pingestatud osade isoleerimiseks keskkonnast täiustatud isolatsioonitehnoloogiat – kas SF6 gaasi või tahket dielektrilist.

Mida see teha saab?

1. Toitejaotuse juhtimine – vooluahelate käsitsi või SCADA kaudu sisse/välja lülitamine

2. Rikkekaitse – katkestage lühisvoolud kuni 31,5 kA

3. Võrgu eraldamine – maandage hoolduseks väljuvad kaablid ohutult

See paneel võimaldab kommunaalettevõtetel, tööstusettevõtetel ja ärihoonetel saavutada peaaegu nullilähedasi seisakuid, säilitades samal ajal absoluutse personaliohutuse. Iga VCB-ga RMU MV HV isoleeritud lülitusseadme paneel on loodud töötama ka kõige karmimates keskkondades.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

Integreeritud VCB kaitse --- Erinevalt tavalistest kaitsmetega RMU-dest pakub meie VCB-ga RMU MV HV isoleeritud lülituspaneel täisväärtuslikku rikkekatkestust. Vaakumkatkestin ei vaja oma eluea jooksul hooldust.

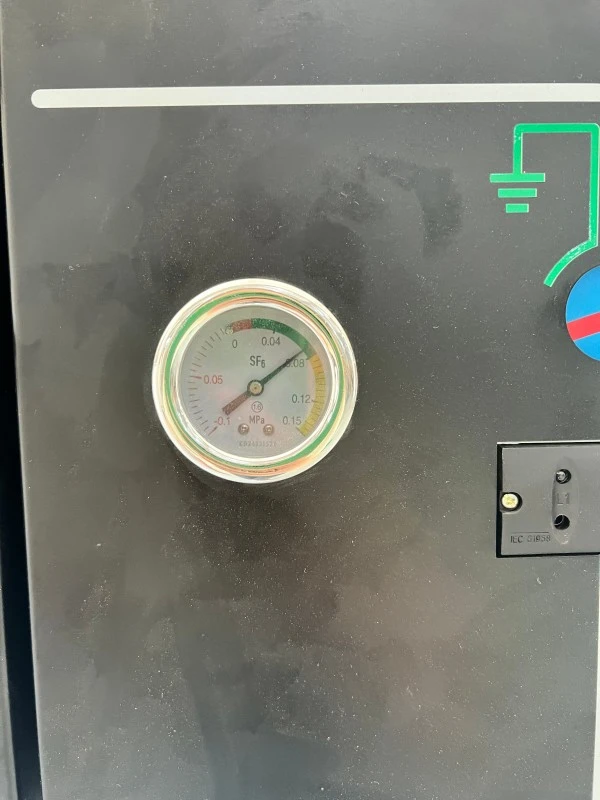

Suletud SF6 isolatsioonipaak --- Kõik pinge all olevad osad on paigutatud 3 mm roostevabast terasest mahutisse, mille aastane leke on <0,1%. Ei mingit puhastamist, isolatsiooni testimist ega kokkupuudet tolmu või soolauduga.

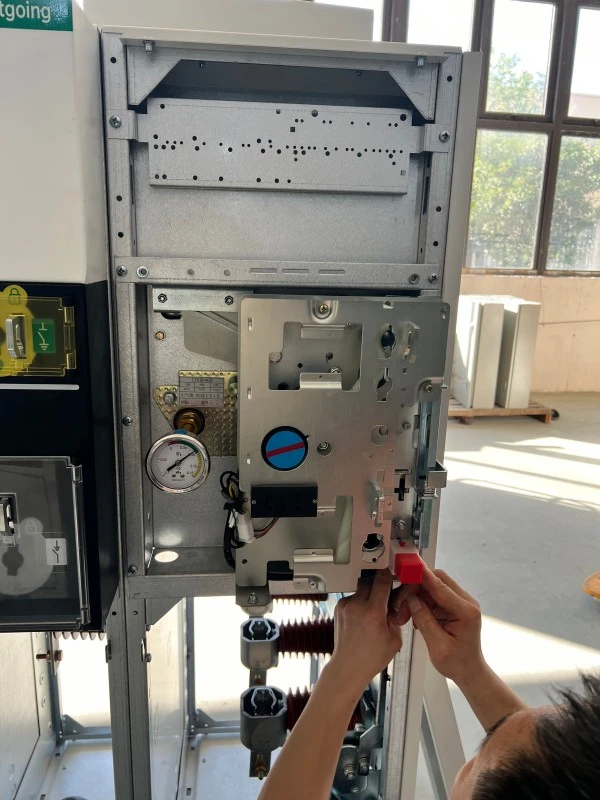

Kolme asendiga lahklüliti pakub ühendatud, lahtiühendatud ja maandatud positsioone koos mehaanilise blokeeringuga, et vältida valesid järjestusi.

Sisemine kaarekindlus ---Testitud 20 kA/1 s juures rõhulangetusega, mis juhib kuumad gaasid operaatorist eemale.

Kompaktne jalajälg ---Võtab 30–50% vähem põrandapinda kui õhkisolatsiooniga jaotusseadmed, ideaalne vähese ruumiga alajaamade jaoks.

Kaugseire --- Standardsed abikontaktid ja valikuline Modbus või IEC 61850 side.

Rakendused

● Linna elektrijaotus (keldrikorrusel asuvad alajaamad, kaubanduslikud kompleksid)

● Tuule- ja päikesepargid (talub vibratsiooni, äärmuslikke temperatuure)

● Tööstusettevõtted (teras, tsement, naftakeemiatööstus)

● Andmekeskused (Tier III/IV tööaja nõuded)

● Raudtee veoalajaamad (25kV süsteemid)

● Kaevandustööd (tolmune, niiske keskkond)

Funktsiooni Q&A

K: Mille poolest erineb VCB koormuse katkestuslülitist?

V: Koormuslüliti katkestab ainult tavalised koormusvoolud. Selle VCB-ga RMU MV HV isoleeritud jaotusseadme paneeli VCB katkestab kuni 31,5 kA tõrkevoolud millisekundite jooksul, kasutades ioniseeritava keskkonnata vaakumkatkestit.

Tootmise üksikasjad

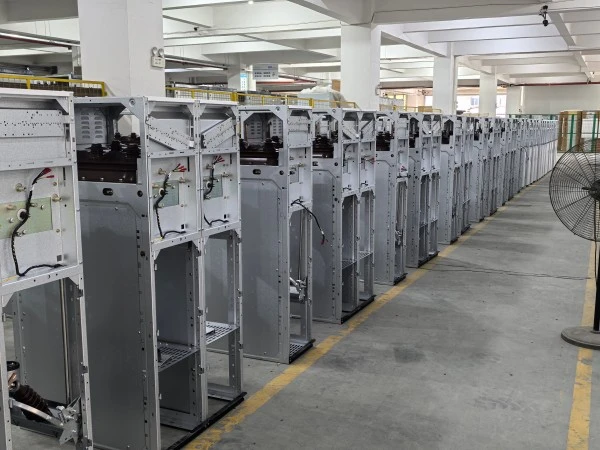

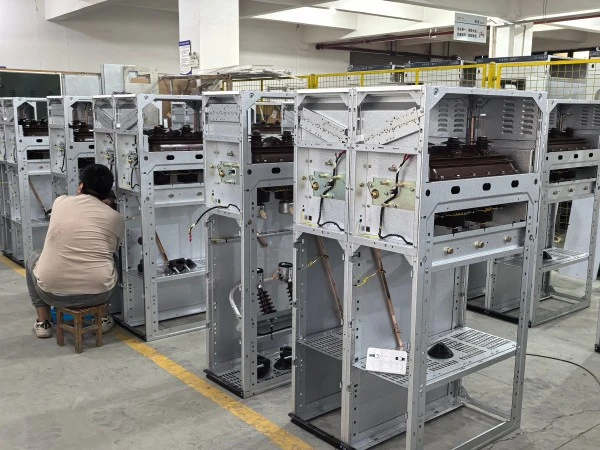

Tootmisprotsess

● Paagi valmistamine --- Laserlõigatud 316L roostevaba teras, robotkeevitatud, röntgeniga kontrollitud, 24 tunni jooksul 0,4 MPa rõhuga testitud.

● Vaakumkatkesti koost --- Iga katkestus läbib 70 kV vahelduvvoolu kõrgepinge testi ja kontakttakistuse mõõtmise.

● SF6 töötlemine --- paak tühjendatud kuni <10Pa, seejärel täidetud SF6 gaasiga (puhtus >99,97%, kastepunkt <-50°C). Halogeennuusutaja kontrollib kõiki tihendeid.

● Testimine --- mehaanilise vastupidavuse (1000 tsüklit), dielektrilise (70kV/1min), osalise tühjenemise (<5pC) ja sisekaare (20kA/1s) testid.

Kvaliteedi tagamine ja sertifikaadid

Miks valida Lugao Power?

RMU koos VCB vs RMU kaitsmega

Üldiselt soovitatakse VCB RMU-sid keskmise ja suure võimsusega toitejaotussüsteemide jaoks, mis nõuavad sagedast ümberlülitamist, täiustatud kaitset ja kaugseiret. Kaitsmed RMU-d on kulutõhus lahendus trafode kaitsmiseks ja väiksemate suhteliselt stabiilse koormusega jaotusvõrkude jaoks.

Pakendamine, saatmine ja müügijärgne müük

Pakendamine

1. VCI kile sisemine ümbris + vahtpolster + 9 mm vineerikast

2. SF6 rõhk transpordiks alandatud 0,05 MPa-ni

Müügijärgne garantii ja garantii

1. Garantiiperiood: 12 kuud alates kasutuselevõtust või 18 kuud alates tarnimisest, olenevalt sellest, kumb saabub varem.

2. Katvus: Materjali/töötlemise defektid, SF6 täitmine lekete korral >0,5%/aastas, VCB vaakumikadu.

3. Erandid: vale paigaldamine, vääramatu jõud, volitamata muutmine, kulumaterjalid.

Teenused:

1. Tasuta kaugtõrkeotsing (24-tunnine vastus)

2. Varuosade lähetamine 48 tunni jooksul (piirkondlikud laod)

3. Saadaval on pikendatud garantii (2, 3 või 5 aastat)

Korduma kippuvad küsimused

Q1: Kas saate esitada tüübitestide aruandeid ja FAT-i?

V: Jah. Saadaval on IEC tüübikatsetuste aruanded. Tehase vastuvõtmise testimine meie Zhejiangi tehases on teretulnud. Kolmanda osapoole kontroll (SGS, BV) on saadaval kliendi kulul.

Q2: Kuidas käsitletakse garantiinõudeid rahvusvaheliselt?

V: Saatke fotod/videod aadressilelugaoteam@lugaoelectric.com. Kaugdiagnoos 24 tunni jooksul. Kindlustuskaitsega kaetud defektide korral saadame varuosad tasuta..

Q3: Mis on selle VCB-ga RMU MV HV isoleeritud lülitusseadme paneeli eeldatav kasutusiga?

V: SF6 paak ja siinid: 30 aastat. VCB katkestaja: 10 000 operatsiooni või 30 aastat. Mehhanismi kapitaalremont: 15-20 aastat. Kogu kasutusiga: 25-30 aastat korraliku hooldusega.

Q4: milliste maksetingimustega nõustute?

V: Esmakordsed kliendid: 30% T / T ettemakse, 70% enne saatmist. Väljakujunenud kliendid: 20% T/T + 80% B/L koopia vastu. L/C silmapilgul aktsepteeritud.

K5: Kas VCB-ga RMU MV HV isoleeritud lülitusseadme paneeli saab kasutada suurel kõrgusel?

V: Standardne disain ≤2000m. Kõrgmäestikuversioon (suurem roome, suurem SF6 rõhk) saadaval kuni 3500 m. Eritellimusel projekteerimine > 3500 m jaoks.
