Pingekõikumised, pikselöögid ja pidevad ülekoormustingimused põhjustavad sageli mähiste deformatsiooni ja enneaegseid isolatsioonirikkeid elektrijaotusvõrkudes. Hiinas asuva spetsialiseerunud jõutrafode tehasena tegutsev Lugao Power Co., Ltd. kõrvaldab need ülekande haavatavused meie täppiskeeratud vaskmähiste, täiustatud südamiku lõõmutamise tehnoloogia ja raskeveokite õliga sukeldatud isolatsioonisüsteemide abil. Alates 2016. aastast on meie ISO9001 ja SGS-sertifikaadiga tootmisüksus tarninud tugevaid tõusu- ja alandusseadmeid, mis absorbeerivad äärmuslikke võrguhäireid, pakkudes alajaamadele ja tööstusettevõtetele stabiilset pingeregulatsiooni ja pikaajalist elektrilist töökindlust.
Millised elektrilised ja mehaanilised jõud reguleerivad kõrgepingejõutrafo jõudlust?
Erinevalt tavalistest jaotustrafodest, mis tegelevad ainult keskpinge muundamisega, peavad jõutrafode lahendused vastama kahele vastandlikule nõudele: nad peavad tõstma generaatori väljundpinge ülekandetasemeni või alandama kõrgepinge ja suure võimsusega võimsust jaotustasemetele, taludes samal ajal võrgutõrgete ajal tekkivaid tohutuid elektromagnetilisi jõude ja lühisvoolu hüppeid.
Tavapärased mähiskonstruktsioonid võivad püsivate radiaalsete elektromagnetiliste jõudude mõjul deformeeruda või isegi kokku kukkuda, mis võib põhjustada äkilisi pööretevahelisi lühiseid ja katastroofilisi rikkeid. Meie eritellimusel valmistatud seadmetel on optimeeritud südamiku kinnitussüsteem, ülitugev isoleerplaat ja jäik paagi struktuur. Selle konstruktsiooniga saavutatakse aksiaalsete ja radiaalsete elektromagnetiliste jõudude täielik lahtisidumine, vältides tõhusalt mähiste nihkumist ja kuumapunkti liigset temperatuuritõusu. Tänu sellele optimeeritud mehaanilisele disainileLugao jõutrafodpakuvad pikaajaliste, pidevate ja suure koormusega ülekandetingimustes kasutusea pikendamist kuni 28%.
Kuidas väldivad põhimetallurgia ja mähistehnika levialasid ja isolatsiooni vananemist?
Kvalifitseeritud toitetrafode tarnijate auditeerimisel peaksid insenerimeeskonnad keskenduma põhimaterjali valikule, mähistehnikale ja terviklikule isolatsiooni koordineerimisele. Tsüklilise koormuse kõikumine pikaajalise ülekande ajal põhjustab kergesti südamiku ühenduskohtade ja mähiste juhtmete lokaalset ülekuumenemist, kiirendades veelgi õli lagunemist, paberi isolatsiooni haprust ja pöördumatut dielektri purunemist.
|
Sisemine komponent
|
Alusmaterjali valik
|
Südamiku/mähise töötlemine
|
Jõudlusnäitaja
|
Esmane rikete ennetamine
|
|
Suure läbilaskvusega südamikulaminaadid
|
Kõrgekvaliteediline külmvaltsitud teraorienteeritud räniteras (27QG120)
|
Step-Lap liigeste ja stressi leevendav lõõmutamine
|
Koormuseta kaotus ≤ standard IEC 60076
|
Hoiab ära südamiku küllastumise ja voo lekke levialad
|
|
Täppishaavaga HV/LV mähised
|
Hapnikuvabad vaskjuhtmed + esmaklassiline jõupaberist isolatsioon
|
Pidev spiraalne mähis ja vaakumkuivatamine
|
Dünaamiline lühisetaluvus ≥ 2,5% reaktantsi hälve
|
Kõrvaldab mähiste paindumise äkiliste rikkevoolude korral
|
|
Raskeveokite tanki struktuur
|
Kõrge tugevusega konstruktsiooniteras (Q345R)
|
Robotkeevitus ja survekindluse testimine (0,3 MPa)
|
Lekkemäära null (24-tunnine sukeldumise test)
|
Hoiab ära õli imbumise ja paagi purunemise sisekaare rõhu all
|
|
Täiustatud õliisolatsioonisüsteem
|
Kõrgekvaliteediline mineraalõli või biolagunev looduslik estervedelik
|
Õli vaakumtäitmine ja kuumaõli tsirkulatsiooniga kuivatamine
|
Jaotuspinge ≥ 60 kV (IEC 60156)
|
Hoiab ära osalise tühjenemise ja kiirendab soojuse hajumist
|
Millist kohandatud pinget, võimsust ja jahutusstiile saab Lugao pakkuda?
Lugao Power Co., Ltd. omab ISO9001 ja SGS-sertifikaadiga tootmistsehhi, mis on varustatud professionaalsete südamike lõikamisliinide, mähismasinate, vaakumkuivatusahjude ja täisvõimsusega katsealustega. Kõik tooted on toodetud rangelt kooskõlas IEC, GB, CE ja CCC rahvusvaheliste standarditega, mis toetavad otsest plug-and-play asendamist ilma alajaamade algset paigutust muutmata.
Pingeklassid ja võimsusvahemikud
Lugao töötab välja mitu jõutrafo pingeklassi, et need vastaksid erinevatele ülekandetasemetele ja jaotusvõrgu nõuetele:
· 132kV / 110kV astmeline/sammutav võimsustrafo:Mõeldud suurtele kommunaalalajaamadele, elektrijaamade võrguühendussüsteemidele ja rasketööstuse tsoonidele, mis nõuavad suuremahulist jõuülekannet. ONAN- või ONAF-jahutusega õliga sukeldatud paagi konstruktsioon on erakordne lühisetaluvus ja äärmiselt madal osatühjendustase (≤ 5 pC), hõlbustades samal ajal läbiviikude ja astmelülitite kontrollimist ja hooldamist.
· 33kV / 35kV jõutrafo:Sobib keskmise suurusega tööstusettevõtetele, tuuleparkide kogumisalajaamadele ja ülikoolilinnakute jaotusvõrkudele. See tasakaalustab kõrge efektiivsuse kompaktse jalajäljega, pakkudes paindlikke jahutusvõimalusi ja kohandatavaid pingekraane, et kohandada võrgu pingekõikumisi.
· 11kV jaotusjõutrafo:Ideaalne ärikomplekside, elamukogukondade ja maapiirkondade elektrifitseerimisprojektide jaoks. Sellel on gofreeritud õlipaagi konstruktsioon, mis välistab vajaduse õlikonservaatori järele, vähendades seeläbi hooldussagedust ja tagades usaldusväärse töö karmides välistingimustes.
Jahutusmeetodi valikud
Kõik Lugao Transformeri seadmed pakuvad paindlikke jahutuskonfiguratsioone, et optimeerida soojusvõimsust vastavalt saidi tingimustele.
· ONAN (Oil Natural Air Natural):Toetub jahutamisel loomulikule konvektsioonile – ideaalne mõõduka koormusega rakenduste jaoks, kus ümbritsevad tingimused on soodsad.
· ONAF (naturaalne õhuvägi):Suurendab õli loomulikku tsirkulatsiooni sundõhujahutusventilaatoritega, suurendades pidevat ülekoormusvõimet ligikaudu 30%.
· Oil Forced Air Forced (Oil Forced Air Forced):Kasutab sunnitud õliringlust koos sundõhusoojusvahetitega, võimaldades maksimaalse soojuse hajumist suure võimsusega võimsustrafode paigaldamisel nõudlikes keskkondades.
Kuidas valida ruumipiiranguga alajaamade jaoks ideaalset toitetrafo konfiguratsiooni?
Jõutrafovalikul tuleb põhjalikult arvesse võtta saidi ruumipiiranguid, koormuse kasvu prognoose ja võrgu veataseme nõudeid. Traditsiooniliste suuremahuliste ja rohke põrandapinnaga alajaamade jaoks on eelistatud lahenduseks tavapärased kolmefaasilised õlikütteseadmed koos väliste radiaatoritega. Nad tegelevad ühtlase elektromagnetilise pinge jaotusega ning hooldusmeeskonnad saavad hõlpsalt kontrollida pukse ja astmelüliteid ilma kõrvalolevaid seadmeid pingest välja lülitamata.
Linna maa-aluste alajaamade ja kompaktsete GIS-i (gaasisolatsiooniga alajaama) paigaldiste jaoks on madalama profiiliga konstruktsioonid integreeritud radiaatoripaneelidega paremini kasutatavad. Lugao pakub kohandatud jalajälje optimeerimist, vähendades üldist põrandapinna vajadust kuni 15%, säilitades samal ajal ühtlase võimsuse ja jahutuse tõhususe, et rahuldada tänapäevaseid linnavõrgu laiendamise nõudeid.
Kuidas lahendada kõrge õlitemperatuuri ja osalise tühjenemise tõusu pikaajalisel kasutamisel?
Lugao trafodes kasutatavad komponendid lahendavad tõhusalt kahte levinumat tööprobleemi: liigne õlitemperatuuri tõus ja kontrollimatu osaline tühjendamine (PD). Pikaajaline kokkupuude kõrgepinge pinge ja pidevate koormusvooludega tekitab olulisi vase- ja rauakadusid, mis põhjustab isoleerõli dielektrilise tugevuse vähenemise ja mähistevahelise isolatsiooni halvenemise; see omakorda vallandab osalise tühjenemise ja gaasi kogunemise, mis võib põhjustada katastroofilisi sähvatusjuhtumeid.
Meie eksklusiivne sisseehitatud kuumaõli tsirkulatsiooni- ja vaakumkuivatusprotsess koos tõhusa radiaatoripangaga tsirkuleerib ja jahutab pidevalt isolatsiooniõli. See kontrollib stabiilselt ülemise õli temperatuuri alla 75°C 24-tunnise pideva täiskoormusega töötamise ajal (ümbritseva õhu temperatuur ≤ 40°C), säilitab mähispaberi isolatsiooni täieliku dielektrilise kaitse, stabiliseerib sisemist gaasitasakaalu ning väldib lokaalset tühjenemist ja õli lagunemist, mis on põhjustatud kuumade punktide kogunemisest.
Vaadake meie tootmisliiniVideo
Kogege Lugao Power Trafode tootmise tipptasemel esmalt: [Klõpsake siin, et vaadata meie täielikku tootmisringi YouTube'is]
Tutvuge seotud toodetega
· [10 KV amorfse sulami kuivtüüpi trafo] – ideaalne energiatõhusate sisejaotusrakenduste jaoks.
· [33kV 35kV õliga sukeldatud trafo] – tugev keskpingelahendus tööstus- ja taastuvenergiaprojektidele.
· [132kV 110kV 50MVA 125MVA õliga sukeldatud trafo] — suure võimsusega põhivõrk tehnovõrkude jaoks.

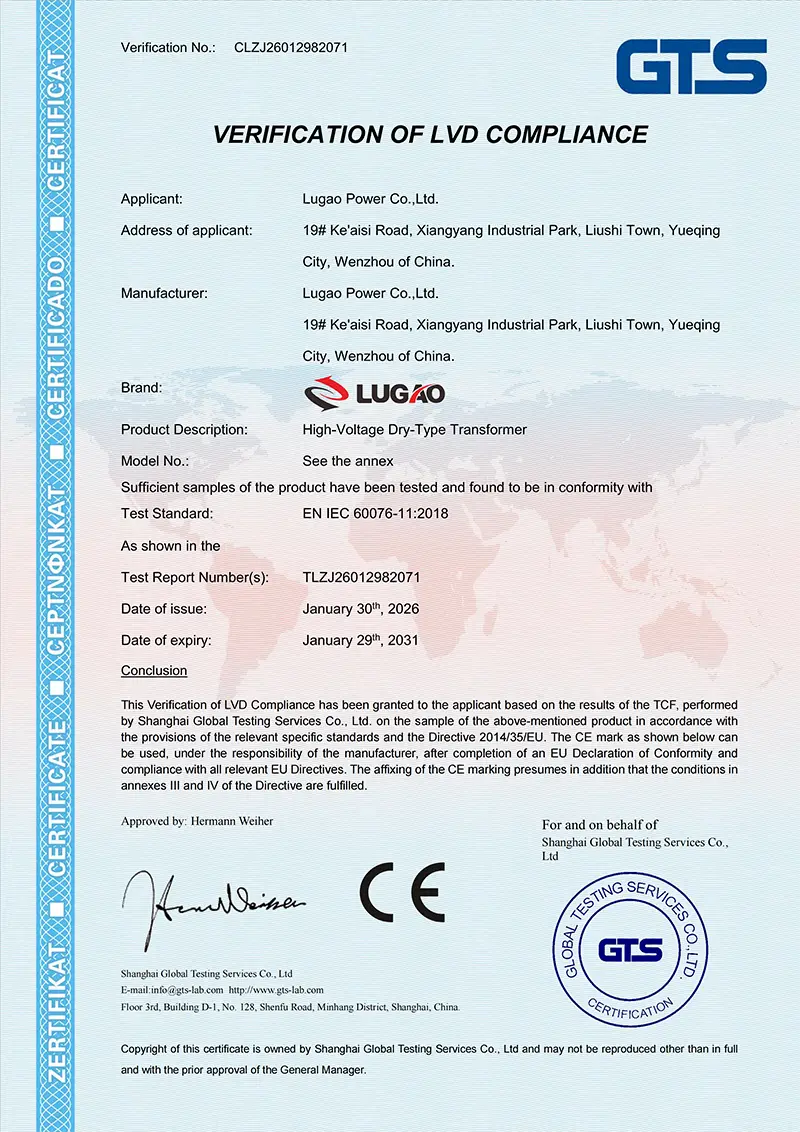

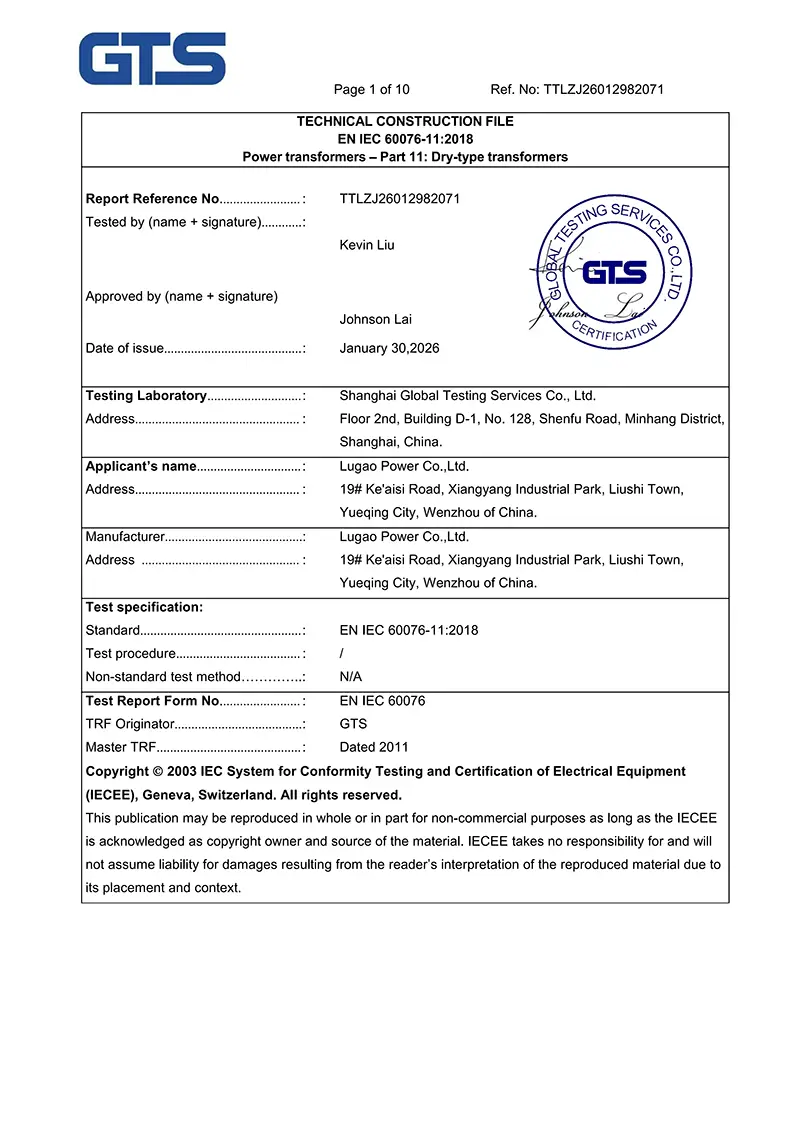

Allikad: Lugao Power Co., Ltd. ametlik tehniline dokumentatsioon ja IEC-standardi sertifitseeritud katsearuanded.
