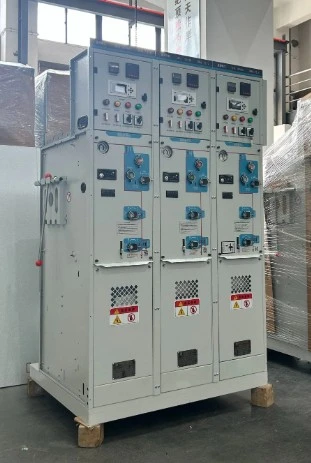

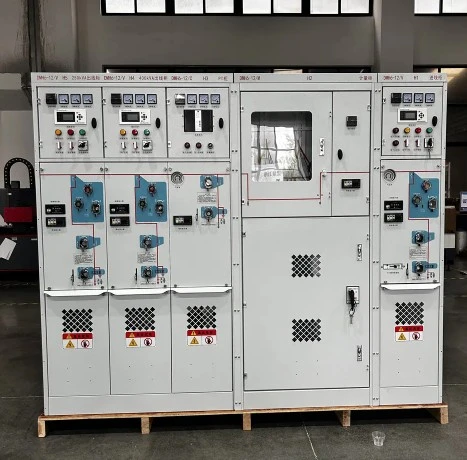

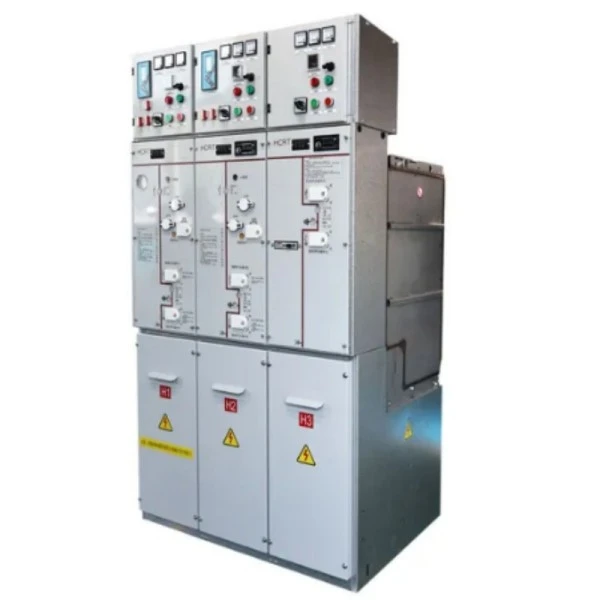

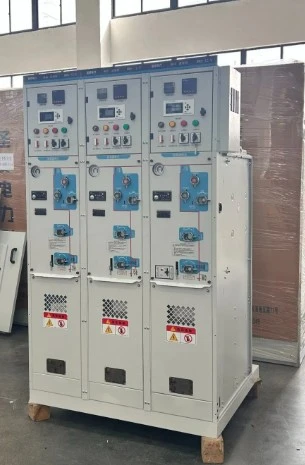

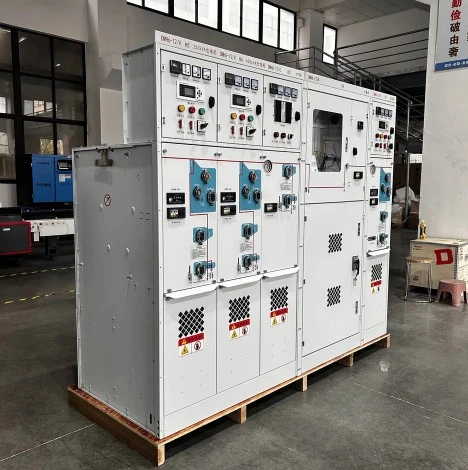

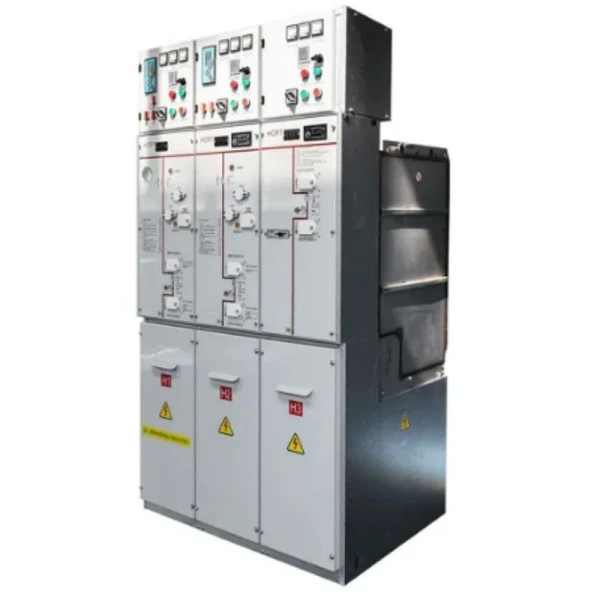

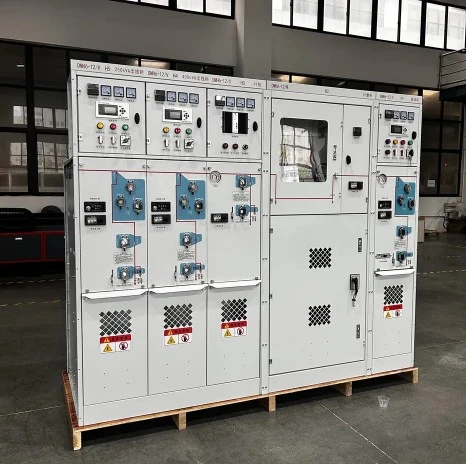

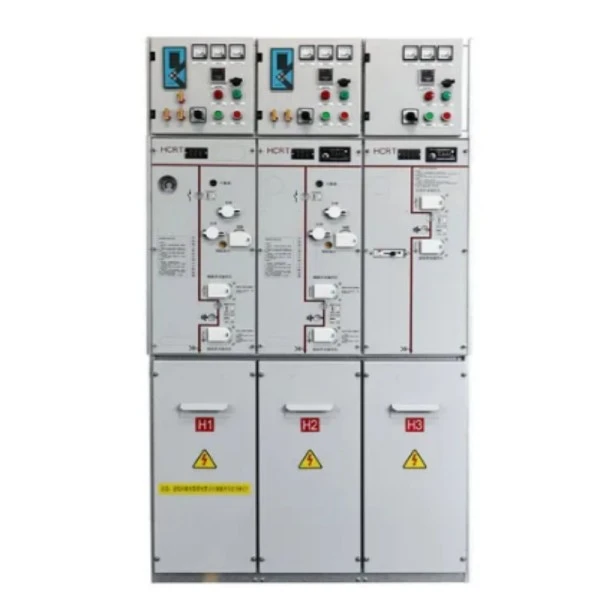

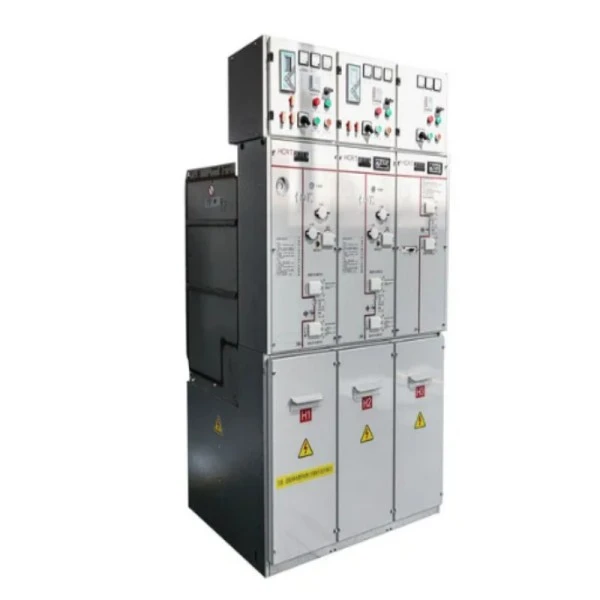

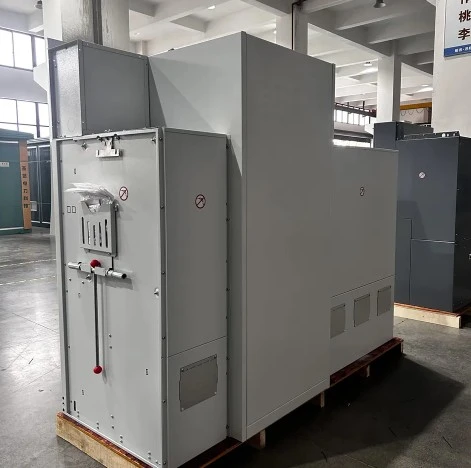

35kv keskpinge Sf6 suletud lülitusseade

35 kV keskpinge SF6 suletud jaotusseade on tehases kokkupandud metalliga suletud elektriseade, mis kasutab väävelheksafluoriidi (SF6) gaasi nii isoleeriva kui ka kaarekustutusvahendina. Erinevalt tavalistest avatud tüüpi lülitusseadmetest on kõik pinge all olevad osad, sealhulgas kaitselüliti, lahklüliti ja maanduslüliti, hermeetiliselt suletud roostevabast terasest paagis, mis on täidetud kontrollitud rõhul SF6 gaasiga.

Mida see teha saab?

Peamiselt vastutab see 35kV keskpinge SF6 suletud jaotusseade elektrienergia vastuvõtmise, jaotamise ja juhtimise eest 35kV elektrivõrkudes. See kaitseb trafosid, mootoreid ja toite ülekoormuste, lühiste ja mööduvate liigpingete eest. Kui ilmneb rike, kustutab SF6 kaitselüliti kaare millisekundite jooksul, tagades järgnevatele seadmetele minimaalse kahju. Lisaks võimaldab see kauglülitustoiminguid ja reaalajas oleku jälgimist, muutes selle tänapäevaste nutikate võrkude põhikomponendiks. Sisuliselt asendab see mahukaid õhkisolatsiooniga jaotusseadmeid (AIS) rakendustes, kus ruumi on vähe või keskkonnatingimused on rasked.

Toote eelised

35kV keskpinge SF6 suletud jaotusseadmeid hinnates paistab Lugao Poweri lahendus silma viie peamise eelisega:

1. Ülikõrge töökindlus: kuna SF6 gaas tagab suurepärase dielektrilise tugevuse (umbes 3 korda õhust suurem), on sisemised komponendid tolmu, niiskuse, soolaudu ja saaste suhtes immuunsed. Selle tulemuseks on äärmiselt madal rikete määr – alla 0,1% kümne tööaasta jooksul.

2. Kompaktne jalajälg: suletud konstruktsioon vähendab drastiliselt faasidevahelisi ja faasidevahelisi kliirensit. Tüüpiline Lugao 35 kV SF6 rõnga põhiseade võtab ühe sööturi kohta vaid 1,2 m², AIS-i puhul on see 3,5 m². See võimaldab kommunaalettevõtetel ja tööstusettevõtetel olemasolevate hoonete ruumijälgede piires moderniseerida või laiendada.

3. Hooldusvaba töö: kuna kõik liikuvad osad töötavad kuivas, suletud SF6 keskkonnas, ei ole vaja regulaarset puhastamist, kontaktide reguleerimist ega isolatsioonitakistuse testimist. Ainus soovitatav kontroll on gaasimanomeetri näit iga kuue kuu tagant. 20-aastase kasutusea jooksul säästab see tegevuskuludelt kuni 70%.

4. Täiustatud personaliohutus: metalliga suletud, keevitatud paak on ette nähtud sisemise kaare rikke tõkestamiseks (IAC) kuni 50 kA/1s. Isegi sisemise vea korral suunab rõhualandusklapp kuumad gaasid ohutusse väljalaskekanalisse – mitte kunagi operaatori poole. Kõik blokeeringud vastavad standardile IEC 62271-200.

5. Jõudlus iga ilmaga: Alpide alajaamades -40°C kuni +55°C kõrbe päikeseenergiafarmides töötab see 35kV keskpinge SF6 suletud jaotusseade ilma amortisatsioonita. Korpuse sees pole vaja kütte- ega kliimaseadet.

Toote omadused

● Lugao Poweri 35 kV keskpinge SF6 suletud jaotusseade sisaldab järgmisi spetsiifilisi tehnilisi omadusi.

1. Keevitatud roostevabast terasest paak: 3 mm paksune, 316L klass, heeliumi lekketesti alla 0,1% aastas. Atmosfääriga kokku puutumata ei tohi tihendeid ega O-rõngaid.

2. Kolme asendi lüliti: integreeritud koormuse katkestuslüliti, lahklüliti ja maanduslüliti ühes mehhanismis. Mehaaniline blokeering hoiab ära valede järjestuste toimimise.

3. SF6 rõhumõõtur (temperatuuri kompenseeritud): annab tõelise rõhunäidu olenemata ümbritseva õhu temperatuurist. Roheline tsoon = 0,12–0,14 MPa (absoluutne). Kaugjälgimiseks on saadaval madalrõhuhäire kontaktid.

4. Vaakumkaitselüliti valik: toitekaitseks ühendab SF6 välise isolatsiooniga sisseehitatud vaakumkatkesti vaakumi kõrge katkestusvõime SF6 isolatsioonitugevusega. Nominaalne lühise katkestusvool: 31,5kA.

5. Kaablipesa: suur eemaldatav esikate võimaldab hõlpsat juurdepääsu kaablikingade paigaldamiseks. Sobib kuni 500 mm² ühesoonelistele vask- või alumiiniumkaablitele.

6. Magnet- või vedruajam: saadaval kas magnetajamina (100 000 mehaanilise toimingu jaoks) või salvestatud energiaga vedrumehhanismina (kulutundlike projektide jaoks).

7. Esipaneeli jäljendussiin: selge, graveeritud üherealine diagramm LED-indikaatoritega lüliti asendi, maanduse oleku ja SF6 rõhu jaoks.

8. Abikontaktid: 6NO + 6NC, mõeldud 220 V alalisvoolule, käitatakse otse peavõllilt (nukkide libisemine puudub).

Toote rakendus

35 kV keskpinge SF6 suletud lülitusseadme mitmekülgsus muudab selle sobivaks järgmisteks rakendusteks:

1. Tuulepargid: kasutatakse iga turbiini tornipõhjas või avamereplatvormi kollektorirõngastes. Talub vibratsiooni, soolapihustust ja kitsaid ruume.

2. Päikeseelektrijaamad: Paigaldatakse kombineerija kasti väljunditesse ja astmelise trafo primaarküljele. Suletud disain takistab tolmu sattumist kõrbekeskkonda.

3. Tööstuslikud alajaamad: terasetehased, tsemenditehased ja naftakeemiatehased, kus pidev tootmine nõuab pikka tööaega. SF6 lülitusseade toidab suuri mootoreid (3MW–10MW) ja kaarahjusid.

4. Andmekeskused: tagavad usaldusväärse 35 kV sissetuleva toite varugeneraatoritele ja UPS-süsteemidele. Selle kompaktne suurus jätab IT-riiulitele rohkem põrandapinda.

5. Raudtee veoalajaamad: 27,5 kV või 35 kV süsteemide elektrifitseeritud raudteede jaoks. TheSF6 lülitusseadesaab hakkama sagedase ümberlülitamisega (kuni 5000 operatsiooni aastas) ilma kontaktide kulumiseta.

6. Maa-alused alajaamad: linnakeskustes või ärikompleksides, kus maa on ülemäära kallis. Jaotusseadmeid saab virnastada kahes astmes 2,5 m kõrguse võlvi sisse.

7. Kommunaalteenuste sekundaarne jaotus: rõnga põhiseadmena (RMU) elamuplokkide või väikeste tööstusparkide toitmiseks 35 kV ahelast.

Standardid, mida järgime

Lugao Poweri 35 kV keskpinge SF6 suletud lülitusseade on projekteeritud ja toodetud rahvusvaheliste ja tööstusstandardite kohaselt, et tagada ohutus, töökindlus ja pikk kasutusiga.

Tootmise üksikasjad

Iga Lugao Poweri 35 kV keskpinge SF6 suletud jaotusseadme üksus läbib ranged tootmisetapid:

● Mahuti valmistamine: laseriga lõigatud 316L roostevabast terasest plaadid on robotkeevitatud rakis. Kõik keevisõmblused kontrollitakse läbitungiva värvainega ja röntgenikiirgusega aukude suhtes. Seejärel testitakse iga paaki 24 tunni jooksul rõhuga 0,3 MPa (2* töörõhk).

● Pinnatöötlus: välispind on fosfaaditud ja kaetud RAL 7035 epoksüpolüesterpulbriga (paksus vähemalt 80 μm). Soola pihustuskindlus: 1000 tundi.

● SF6 gaasi töötlemine: pärast kõigi sisemiste komponentide (puksid, kontaktid, täiturmehhanismid) kokkupanemist tühjendatakse paak rõhuni < 10 Pa. Seejärel täidetakse SF6 gaas, mille puhtus on >99,97%, kuni 0,12 MPa. Kastepunkti kontrollitakse temperatuuril < -50°C.

● Mehaaniline vastupidavuskatse: enne lõplikku kokkupanekut tehakse iga töömehhanismi tsüklit 500 korda (avatud/sulgemine/maandus) katsestendil.

● Kõrgepinge test: 70kV/1min võimsuse sageduse taluvuspinge (kuiv) ja 110kV/1,2/50μs välgumpulsi test.

● Osalise tühjenemise mõõtmine: vähem kui 5 pC 1,1× nimipingel (38,5 kV). Mõõdetud lairiba PD detektoriga.

● Lekke tuvastamine: nuusutamissond (halogeendetektor) skannib iga keevisõmblust ja puksi äärikut. Lekkemäär garanteeritud < 0,1% aastas.

● Jälgitavus: iga jaotusseade saab kordumatu QR-koodi. QR-kood viitab tehase katsearuandele, mis sisaldab rõhutesti kõveraid, PD tasemeid ja gaasi täitmise kuupäeva.

SF6 suletud lülitusseade vs õhuisolatsiooniga lülitusseade (AIS)

Korduma kippuvad küsimused (KKK)

K1: Kui sageli tuleb 35 kV keskpinge SF6 suletud jaotusseadet uuesti täita?

V: Normaaltingimustes on lekkemäär alla 0,1% aastas. 0,12 MPa esialgse täitmise korral kuluks häireläveni (0,10 MPa) langemiseks üle 20 aasta. Soovitame manomeetrit kontrollida iga 6 kuu tagant. Üheaastase garantiiaja jooksul pole tavaliselt vaja uuesti täita, välja arvatud juhul, kui tihend on rikkis.

Q2: Kas gaas SF6 on keskkonnale kahjulik? Ja kas Lugao pakub alternatiive?

V: SF6-l on kõrge globaalset soojenemist põhjustav potentsiaal (GWP = 23 500). Kuid Lugao 35 kV keskpinge SF6 suletud jaotusseade kasutab vähem kui 2 kg ühiku kohta ja meie suletud paagi disain välistab praktiliselt heitkogused. Projektide jaoks, mis nõuavad rohelist gaasi, pakume valikulist "Green Gas" (C5-FK) täitmist 99% madalama GWP-ga, kuigi veidi madalama isolatsioonitasemega.

Q3: Kas see on võimaliklülitusseadmedkasutada välitingimustes ilma täiendava korpuseta?

V: Jah, 35 kV keskpinge SF6 suletud jaotusseade ise on suletud paagi puhul IP67 ja madalpinge sektsiooni IP4X. Otse välistingimustes paigaldamiseks soovitame aga tellida valiku “ilmastikukindel kapuuts” (lisab kogu korpusele IP54 reitingu). Vastasel juhul paigaldage see põhikioski või alajaamahoone sisse.

Q4: Kas üheaastane garantii katab SF6 gaasi ennast?

V: Jah, kui leke leiab kinnitust (kasutades seebimulli või detektori testi) garantiiaja jooksul, tarnib Lugao asendusgaasiballooni ja tihendab liitmiku tasuta. Kui aga leke on tingitud füüsilistest kahjustustest (nt tõstuk tabas paaki), on remont tasuline.

K5: Kas ma saan sellele lülitusseadmele SCADA kaugliidese tagantjärele paigaldada?

V: Kõik seadmed on varustatud standardsete 6NO+6NC abikontaktidega, mis on valmis ühendamiseks RTU või PLC-ga. Täiustatud jälgimiseks pakume valikulist pistikmoodulit Modbus RTU (RS485) või IEC 61850 (Ethernet) väljunditega, mis pakuvad reaalajas SF6 rõhu, lüliti asendi ja tööloenduri andmeid.
