Miks õliga sukeldatud trafo on kasulike elektrivõrkude tööhobune?

Iga moodsa linna, tööstuskompleksi ja piirkondliku elektrivõrgu südames on vaikne, sumisev kohalolek, mis teeb kaasaegse elu võimalikuks. See onõliga sukeldatud trafo— seade, mis on elektrivõrgu toimimise seisukohalt nii oluline, et selle kõikjal esinemine on muutnud selle avalikkusele peaaegu nähtamatuks. Kuid ilma nende tööhobusteta oleks elektrienergia edastamine elektrijaamast teie koju võimatu. Õliga sukeldatud trafo täidab lihtsat, kuid olulist funktsiooni: see tõstab pinget tõhusa pikamaaülekande tagamiseks ja vähendab seda ohutuks tarbimiseks. Kuid selle funktsiooni lihtsus kummutab erakordset inseneritööd, mis on vajalik, et muuta see aastakümneteks usaldusväärseks, tõhusaks ja vastupidavaks.

Kommunaalteenuste skaala elektrivõrgud toetuvad õliga sukeldatud trafodele kaalukatel põhjustel: need pakuvad suurepärast töökindlust, tõhusat soojusjuhtimist, suurepärast dielektrilist tugevust ja tõestatud pikaealisust. Erinevalt kuivtüüpi trafodest, mille pinge ja võimsus on piiratud, suudavad õliga sukeldatud trafod toime tulla võrgu poolt nõutavate tohutute võimsustasemetega. Nende õlil on kaks eesmärki: see on nii elektriisolaator kui ka jahutusvedelik, mis tagab, et trafo töötab täisvõimsusel ilma ülekuumenemiseta. Selles artiklis uuritakse tehnilisi ja majanduslikke tegureid, mis muudavad õliga sukeldatud trafo olmevõrkude vaieldamatuks tööjõuks, analüüsides selle disaini, jahutussüsteeme, töökindlust ja olelusringi ökonoomsust.

Sisukord

• 1. Mis on õlitrafo ja kuidas see töötab?
• 2. Miks on õlijahutus suure võimsusega rakenduste jaoks parem?
• 3. Mis teeb õliga sukeldatud trafod erakordselt töökindlaks?
• 4. Kuidas tagab õlitrafo 30–40-aastase kasutusea?
• 5. Millised on õliga sukeldatud trafode majanduslikud eelised?
• 6. Korduma kippuvad küsimused (KKK)
• 7. Järeldus

1. Mis on õlitrafo ja kuidas see töötab?

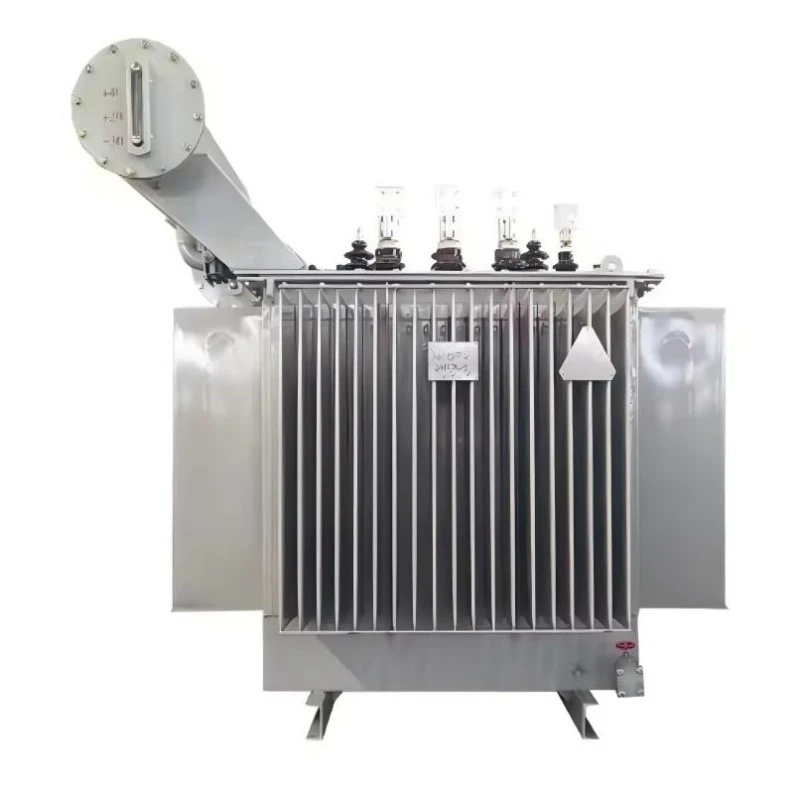

Õliga sukeltrafo on trafo tüüp, mille südamik ja mähised on sukeldatud trafoõliga täidetud paaki. Õli on spetsiaalse koostisega mineraalõli, mis on nii elektriisolaator kui ka jahutusvahend. Trafo töötab elektromagnetilise induktsiooni põhimõttel: primaarmähises olev vahelduvvool tekitab südamikus muutuva magnetvoo, mis indutseerib sekundaarmähises pinge. Pinge suhe määratakse primaar- ja sekundaarmähise pöördesuhtega. Tüüpilises elektrivõrgus tõstab astmeline trafo pinget generaatori tasemelt (tavaliselt 11-22 kV) ülekandetasemetele (115 kV kuni 765 kV) ja astmeline trafo vähendab pinget ülekandetasemetelt jaotustasemetele (4 kV kuni 35 kV).

Õli roll trafos on kahekordne. Esiteks tagab see elektriisolatsiooni mähiste ja paagi vahel, vältides elektrikatkestusi. Õli kõrge dielektriline tugevus võimaldab trafol olla kompaktsem, kui see oleks õhuisolatsiooni korral. Teiseks toimib õli jahutusvedelikuna. As the transformer operates, heat is generated in the core and windings due to I²R losses (copper losses) and hysteresis and eddy current losses (iron losses). Õli neelab selle soojuse ja ringleb, kandes selle paagi seintele, kus see hajub ümbritsevasse õhku. See jahutusefekt on hädavajalik, et trafo töötaks täisvõimsusel ilma ülekuumenemiseta.

Õliga sukeldatud trafo on kõrgepinge ja suure võimsusega rakenduste domineeriv tehnoloogia. KellLugao Power Co., Ltd., valmistame õlitrafosid, mis vastavad kõige rangematele rahvusvahelistele standarditele. Õliga sukeldatud trafo tüüpilised komponendid on: südamik (tavaliselt valmistatud orienteeritud räniterasest), mähised (tavaliselt vask või alumiinium), õlipaak, puksid (mähiste ühendamiseks välise vooluringiga), paisupaak (paisupaak õli paisumise võimaldamiseks), hingetõmbeventilaator (õhu ventilaatorisse sisenemiseks ja väljatõmbeseade). Nende komponentide disain ja konstruktsioon on trafo jõudluse ja pikaealisuse seisukohalt kriitilise tähtsusega. Meie tehas on neid disainielemente aastakümnete jooksul täiustanud, tagades, et meie õliga sukeldatud trafo tagab usaldusväärse jõudluse ka kõige nõudlikumates võrgurakendustes.

2. Miks on õlijahutus suure võimsusega rakenduste jaoks parem?

Trafo jahutussüsteem on selle töö jaoks kriitiline. Kuna trafo muundab elektrienergiat, läheb osa soojusest kaotsi. See soojus tuleb eemaldada, et trafo temperatuur ei ületaks selle projekteerimispiire. Õliga sukeldatud trafos toimib õli esmase jahutuskeskkonnana. Õli suurepärane soojusjuhtivus ja erisoojusmahtuvus võimaldavad sellel tõhusalt neelata ja soojust südamikust ja mähistest eemale üle kanda. Jahutusprotsessi juhib loomulik konvektsioon: õli kuumutamisel muutub see vähem tihedaks ja tõuseb ülespoole, samas kui jahedam õli laskub asemele. See loob loomuliku tsirkulatsiooni, mis jaotab soojuse kogu trafos laiali.

Õliga sukeldatud trafode jaoks kasutatakse mitut tüüpi jahutussüsteeme:

• ONAN (naturaalne õli, naturaalne õhk):See on lihtsaim jahutustüüp, mis põhineb õli loomulikul konvektsioonil ja õhu loomulikul konvektsioonil üle paagi pinna. Soojus kandub õlist paagi seintesse ja seejärel ümbritsevasse õhku. ONAN jahutus sobib väiksematele trafodele.
• ONAF (naturaalne õli, õhuväega):See süsteem kasutab ventilaatoreid, et suruda õhk üle paagi pinna ja radiaatorid, suurendades soojusülekande kiirust. ONAF-i jahutust kasutatakse suuremate trafode puhul ja see võib suurendada trafo võimsust kuni 33%.
• OFAF (naftaväega, õhuväega):See süsteem kasutab õlipumpasid õli ringlemiseks läbi radiaatorite ja ventilaatoreid, et suruda õhku radiaatoritest üle. Suurimate trafode puhul kasutatakse OFAF-i jahutust, mis tagab maksimaalse jahutusvõimsuse.
• ODAF (nafta juhitud, õhuväega):See on kõige arenenum jahutussüsteem, kus õli juhitakse läbi mähiste pumpade abil, et tagada kõige tõhusam jahutus. ODAF-i jahutust kasutatakse suurimate ja kõige raskema koormusega trafode jaoks.

Jahutussüsteemi valik sõltub trafo nimivõimsusest, ümbritsevast temperatuurist ja koormusprofiilist. Jahutussüsteemi tõhusus on kriitiline tegur trafo võimsuse ja ülekoormusega toimetulemise võime määramisel. Suure efektiivsusega jahutussüsteemiga trafot saab kasutada suurema koormusteguriga, ilma et see ületaks selle temperatuuri piire. Lugao Power Co., Ltd. projekteerime oma õliga sukeldatud trafo koos jahutussüsteemidega, mis on optimeeritud konkreetse rakenduse jaoks, tagades, et trafo suudab pakkuda oma täisvõimsust ka kõige nõudlikumates tingimustes.

Järgmine tabel võtab kokku erinevate jahutussüsteemide põhiomadused:

Õli võime tõhusalt eemaldada soojust trafo südamikust ja mähistest on üks peamisi põhjuseid, miks õliga sukeldatud trafo on kasulike rakenduste jaoks eelistatud valik. Õli toimib ka summutusainena, neelab mehaanilist vibratsiooni ja vähendab müra.

3. Mis teeb õliga sukeldatud trafod erakordselt töökindlaks?

Õliga sukeldatud trafo töökindlus on selle domineerimise nurgakivi elektrivõrgus. Trafo rike on katastroofiline sündmus, mis põhjustab elektrikatkestusi, kulukaid remonditöid ja potentsiaalseid ohutusriske. Õliga sukeldatud trafo disain ja konstruktsioon on spetsiaalselt ette nähtud töökindluse maksimeerimiseks. Õli loob mähistele puhta ja inertse keskkonna, kaitstes neid niiskuse, tolmu ja muude saasteainete eest. Õli toimib ka varajase hoiatussüsteemina: õli lahustunud gaaside analüüs (DGA) suudab tuvastada algavaid rikkeid, võimaldades enne tõrke tekkimist ennetavalt hooldada.

Õlitrafo töökindlust suurendavad mitmed peamised disainifunktsioonid:

• Tugev isolatsioon:Õli tagab kõrge dielektrilise tugevuse, vältides elektrikatkestusi mähiste vahel. Mähiste paberist isolatsioon on samuti õliga immutatud, suurendades selle dielektrilist tugevust. Paberi ja õliisolatsiooni kombinatsioon on tuntud kui "paber-õli" isolatsioonisüsteem ja see on kõrgepingetrafode kõige usaldusväärsem isolatsioonisüsteem.
• Suletud konstruktsioon:Trafo paak on suletud, et vältida niiskuse ja hapniku sissepääsu, mis võib õli- ja paberiisolatsiooni halvendada. Konservaator (paisupaak) on ühendatud põhipaagiga ja on osaliselt õliga täidetud, tagades suletud keskkonna. Hingamisventiil võimaldab õhul konservaatorisse siseneda ja sealt väljuda, kuid see sisaldab kuivatusainet niiskuse eemaldamiseks õhust.
• Ülekoormusvõime:Õliga sukeldatud trafodel on märkimisväärne ülekoormusvõime. Õli toimib termilise puhvrina, neelab suure koormuse perioodidel soojust ja vabastab selle koormuse vähenemisel. See võimaldab trafol toime tulla lühiajaliste ülekoormustega ilma temperatuuripiiranguid ületamata. Ülekoormusvõime on eriti oluline võrgus, kus koormused võivad ettearvamatult muutuda.
• Seisundi jälgimine:Trafo seisukorra hindamiseks saab õlist proove võtta ja analüüsida. Lahustatud gaasi analüüs (DGA) on kõige olulisem seisundi jälgimise tehnika. Õlis lahustunud gaasid näitavad vea tüübi ja tõsiduse kohta. Õli korrapärase jälgimise abil saab võimalikke probleeme varakult tuvastada, mis võimaldab enne rikke ilmnemist võtta parandusmeetmeid.

Õlitrafo töökindlus on tõestatud aastakümnete jooksul. Paljud õliga sukeldatud trafod on töötanud üle 40 aasta ja neil on tehtud vaid rutiinset hooldust. Trafo vastupidav konstruktsioon koos selle võimega põllul hooldada muudab selle iga kommunaalettevõtte jaoks töökindlaks. Lugaos kujundame oma õliga sukeldatud trafo kõrgeima töökindluse tagamiseks. Meie trafod on valmistatud kvaliteetsetest materjalidest ja läbivad ranged testid, sealhulgas dielektrilised testid, lühisetestid ja termilised testid, et tagada nende usaldusväärne toimimine kõikides töötingimustes.

Allolev tabel näitab erinevate trafokomponentide tüüpilist eluiga ja nende pikaealisust mõjutavaid tegureid.

Õlitrafo töökindlus on otsene tulemus selle tugevast konstruktsioonist, õli kaitseomadustest ja võimalusest jälgida selle seisukorda. Need tegurid muudavad õliga sukeldatud trafo kõige usaldusväärsemaks tehnoloogiaks olmevõrkude jaoks.

4. Kuidas tagab õlitrafo 30–40-aastase kasutusea?

Õlitrafo pikk kasutusiga annab tunnistust selle tugevast konstruktsioonist ja komponentide loomupärasest vastupidavusest. Hästi kavandatud ja korralikult hooldatud õlitrafo võib töökindlalt töötada 30–40 aastat, mõnel juhul isegi kauem. Selle pikaealisuse võti peitub õli pakutavas kaitses ja võimes hoida trafo seisukorda kogu selle eluea jooksul. Õli kahekordne roll isolaatori ja jahutusvedelikuna koos suletud konstruktsiooniga loob keskkonna, mis kaitseb südamikku ja mähiseid niiskuse, hapniku ja saaste lagundavate mõjude eest.

Õliga sukeldatud trafo eluea määrab tavaliselt selle isolatsioonisüsteemi seisund, mis koosneb paberist isolatsioonist ja õlist. Paberi isolatsioon laguneb aja jooksul termiliste, mehaaniliste ja keemiliste pingete tõttu. Lagunemise kiirust reguleerib Arrheniuse võrrand: isolatsiooni eluiga lüheneb poole võrra iga 8-10°C töötemperatuuri tõusu korral. Seetõttu on trafo temperatuuri reguleerimine selle kasutusea maksimeerimiseks hädavajalik. Õli jahutussüsteem on temperatuuri juhtimiseks ülioluline. Õli hajutab südamiku ja mähiste tekitatud soojuse, hoides isolatsiooni temperatuuri vastuvõetavates piirides.

Teine õlitrafo eluiga mõjutav tegur on õli enda seisund. Õli võib aja jooksul niiskuse ja hapnikuga saastuda. Niiskus vähendab õli dielektrilist tugevust ja kiirendab paberisolatsiooni vananemist. Hapnik põhjustab õli oksüdeerumist, moodustades happeid ja muda, mis võivad isolatsiooni veelgi halvendada. Regulaarne õlitestimine on õli seisukorra jälgimiseks hädavajalik. Õli filtreerimine ja töötlemine võib eemaldada niiskust ja saasteaineid, taastades õli omadused ja pikendades trafo eluiga. Paljudel juhtudel saab õli täielikult välja vahetada, taastades trafo peaaegu uue seisukorra.

Lisaks õlile ja isolatsioonile saab hooldada või asendada ka teisi trafo komponente, et pikendada selle kasutusiga. Näiteks pukse, jahutussüsteemi ja kraanilülitit saab kõik vahetada või renoveerida. Selline modulaarsus võimaldab trafo eluiga märkimisväärselt pikendada selle üksikute komponentide kasutusiga. Lugaos kavandame oma õliga sukeldatud trafot hooldatavust silmas pidades. Meie trafodel on lihtne juurdepääs kriitilistele komponentidele ja varuosade standardliidestele. See tagab, et meie kliendid saavad oma trafosid aastakümneid töös hoida.

5. Millised on õliga sukeldatud trafode majanduslikud eelised?

Kui õlitrafo esialgne maksumus on kõrgem kui kuivtrafo oma, pakub õlitrafo oma kasutusea jooksul olulisi majanduslikke eeliseid. Peamised majanduslikud eelised on: väiksemad töökaod, suurem ülekoormusvõime, pikem kasutusiga ja madalamad hoolduskulud. Need tegurid aitavad kaasa õlitrafo madalamale omamiskuludele (TCO) selle 30–40-aastase kasutusea jooksul.

Trafo töökaod on tühikäigukadude (südamikukaod) ja koormuskadude (vasekadude) summa. Koormuskaod on püsivad ja sõltuvad südamiku materjalist ja konstruktsioonist. Koormuskaod sõltuvad koormusvoolu ruudust. Nende kadude maksumus trafo eluea jooksul võib olla märkimisväärne, eriti kõrge elektrihinnaga piirkondades. Õliga sukeldatud trafode südamikukaod on tavaliselt väiksemad kui kuivtrafodel, kuna neil on suurepärane jahutustõhusus, mis võimaldab kompaktsemat ja tõhusamat südamiku konstruktsiooni.

Veel üks oluline majanduslik eelis on õlitrafo suurem ülekoormusvõime. Võrgustikus on koormus harva konstantne. On kõrgperioode ja madala nõudluse perioode. Õliga sukeldatud trafo suudab toime tulla lühiajaliste ülekoormustega, võimaldades utiliidil uude võimsusse investeerimist edasi lükata. Ülekoormusvõime võimaldab ka trafot töötada suurema keskmise koormusteguriga, vähendades vajadust täiendavate trafode järele.

Õlitrafo pikk kasutusiga on suur majanduslik eelis. Trafo väljavahetamise kulud on märkimisväärsed, sealhulgas uue trafo maksumus, paigalduskulud ja seisakukulud. Kasutusiga pikendades saab utiliit need kulud edasi lükata.

Järgmises tabelis on kokkuvõte õlitrafo majanduslikest eelistest võrreldes kuivtrafoga:

Õliga sukeldatud trafo pakub parimat majanduslikku väärtust tehniliste elektrivõrkude jaoks. Väiksemad töökaod, suurem ülekoormusvõime ja pikem kasutusiga kompenseerivad suuremad algkulud. Lugaos oleme pühendunud pakkuma oma klientidele õliga sukeldatud trafosid, mis pakuvad parimat majanduslikku väärtust, ühendades kõrge jõudluse pikaajalise töökindlusega.

6. Korduma kippuvad küsimused (KKK)

1. küsimus: milline on õliga sukeldatud trafo tüüpiline eluiga?

Vastus: Hästi kavandatud ja korralikult hooldatud õlitrafo kasutusiga võib olla 30–40 aastat ja mõnel juhul isegi pikem. Eluea määrab eelkõige paberisolatsiooni ja isoleerõli seisukord. Regulaarne hooldus, sealhulgas õli testimine ja filtreerimine, võib oluliselt pikendada trafo kasutusiga. Lugao Power Co., Ltd. projekteerib oma õliga sukeldatud trafo pikaajalise töökindluse tagamiseks, millel on tugev konstruktsioon ja kvaliteetsed materjalid.

2. küsimus: kuidas õlitrafo tuleohutuse mõttes võrreldakse kuivtrafoga?

Vastus: Õliga sukeldatud trafod sisaldavad tuleohtlikku vedelikku (õli), mis kujutab endast tuleohtu. Kuivtüüpi trafosid peetakse tuleohu poolest ohutumaks, kuna need on valmistatud mittesüttivatest materjalidest. Õliga sukeldatud trafo tuleohtu saab aga vähendada selliste disainifunktsioonide abil nagu tuleseinad, tulekustutussüsteemid ja vähemsüttivate vedelike (nt sünteetilised estrid) kasutamine. Paljud kommunaalettevõtted valivad õliga sukeldatud trafod nende suurepärase jõudluse ja töökindluse tõttu, aktsepteerides kasu eest suuremat tuleohtu ja rakendavad asjakohaseid ohutusmeetmeid. Valik kahe tüübi vahel sõltub konkreetsest rakendusest ja saidi ohutusnõuetest.

3. küsimus: Mis on õli otstarve õlitrafos?

Vastus: õlitrafos oleval õlil on kaks olulist funktsiooni: see tagab mähiste ja paagi vahelise elektriisolatsiooni ning toimib jahutusvedelikuna. Õli kõrge dielektriline tugevus hoiab ära elektrikatkestuse ning selle soojusjuhtivus võimaldab südamikust ja mähistest soojust neelata ning paagi seintele üle kanda. Samuti loob õli mähistele puhta ja inertse keskkonna, kaitstes neid niiskuse ja hapniku eest. Õli seisund on trafo jõudluse ja pikaealisuse seisukohalt kriitiline.

4. küsimus: Mis on lahustatud gaasi analüüs (DGA) ja miks see on oluline?

Vastus: Lahustatud gaasi analüüs (DGA) on diagnostiline meetod, mida kasutatakse õlitrafo seisukorra hindamiseks. Õli sisaldab lahustunud gaase, mis tekivad erinevat tüüpi tõrgete tõttu trafos. Nende gaaside koostist ja kontsentratsiooni analüüsides on võimalik kindlaks teha rikke tüüp ja raskusaste. DGA on oluline tööriist rikete ärahoidmiseks ja trafo tööea pikendamiseks. Soovitatav on DGA-d läbi viia korrapäraste ajavahemike järel, tavaliselt kord aastas või kaks korda aastas.

5. küsimus: millised on õlitrafode keskkonnakaalutlused?

Vastus: Õliga sukeldatud trafode peamine keskkonnaprobleem on võimalik õlireostus, mis võib saastada pinnast ja vett. Selle riski maandamiseks on trafod varustatud kaitsesüsteemidega, näiteks õlikogumiskaevudega. Lisaks on kasvav suund biolagunevate ja vähemsüttivate isoleervedelike (nt sünteetiliste estrite) kasutamisele, millel on väiksem keskkonnamõju. Kasutatud trafoõli utiliseerimine peab toimuma vastavalt keskkonnanõuetele. Lugao Power Co., Ltd. on pühendunud keskkonnasäästlikule tootmisele ja pakume sünteetiliste estrivedelikega ja tugeva lekkekindla konstruktsiooniga trafosid.

7. Järeldus

Õlitrafo on olmetasandi elektrivõrgu vaieldamatu tööhobune. Selle suurepärane töökindlus, tõhus soojusjuhtimine, pikk kasutusiga ja soodne ökonoomsus muudavad selle kommunaalteenuste jaoks eelistatud valikuks kogu maailmas. Õli tagab olulise elektriisolatsiooni ja jahutuse, võimaldades trafol tõhusalt ja usaldusväärselt töötada ka kõige nõudlikumates tingimustes. Võimalus jälgida trafo seisukorda õlitestide abil ja säilitada trafot selle pika kasutusea jooksul muudab selle töökindlaks varaks. Kuigi on olemas muid tehnoloogiaid, nagu kuiv-tüüpi trafod, jääb õlitrafo kõrgepinge ja suure võimsusega rakenduste domineerivaks tehnoloogiaks. Trafo tõestatud jõudlus koos selle hooldus- ja renoveerimisvõimega tagab, et see jääb elektrivõrgu selgrooks ka järgmisteks aastakümneteks.

Oleme ettevõttes Lugao Power Co., Ltd. tootnud kvaliteetseid õliga sukeldatud trafosid üle kahe aastakümne. Meie trafod on loodud vastama kõrgeimatele jõudluse, töökindluse ja tõhususe standarditele. Oleme pühendunud pakkuma oma klientidele parimaid võimalikke tooteid ja teenuseid ning kutsume teid meiega ühendust võtma, et saada lisateavet meie õliga sukeldatud trafolahenduste kohta.

Võtke ühendust Lugao Power Co., Ltd. tänaet saada lisateavet meie õliga sukeldatud trafolahenduste kohta teie elektrivõrgu rakenduste jaoks.
