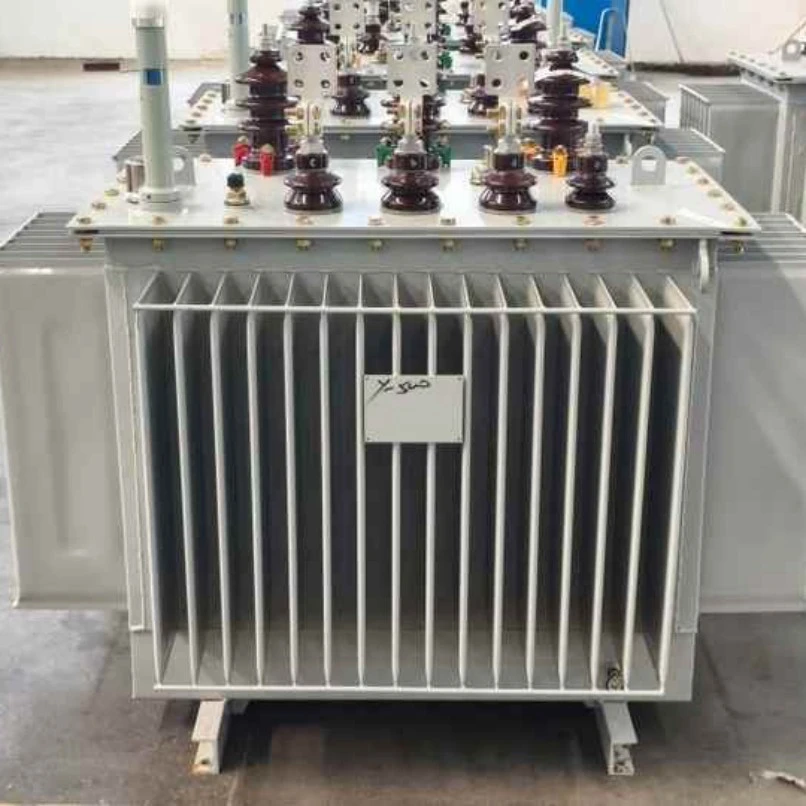

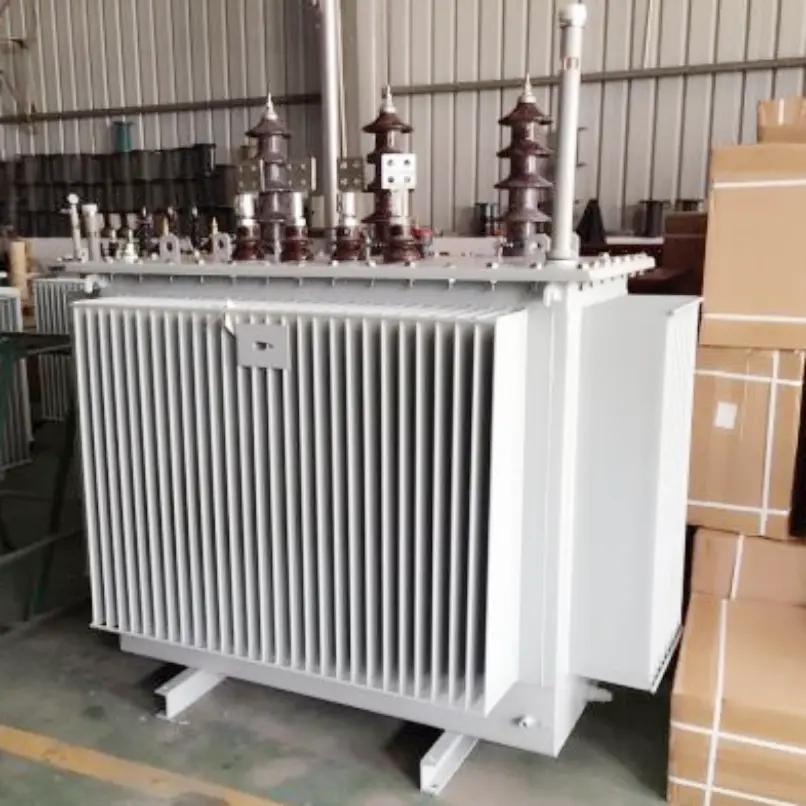

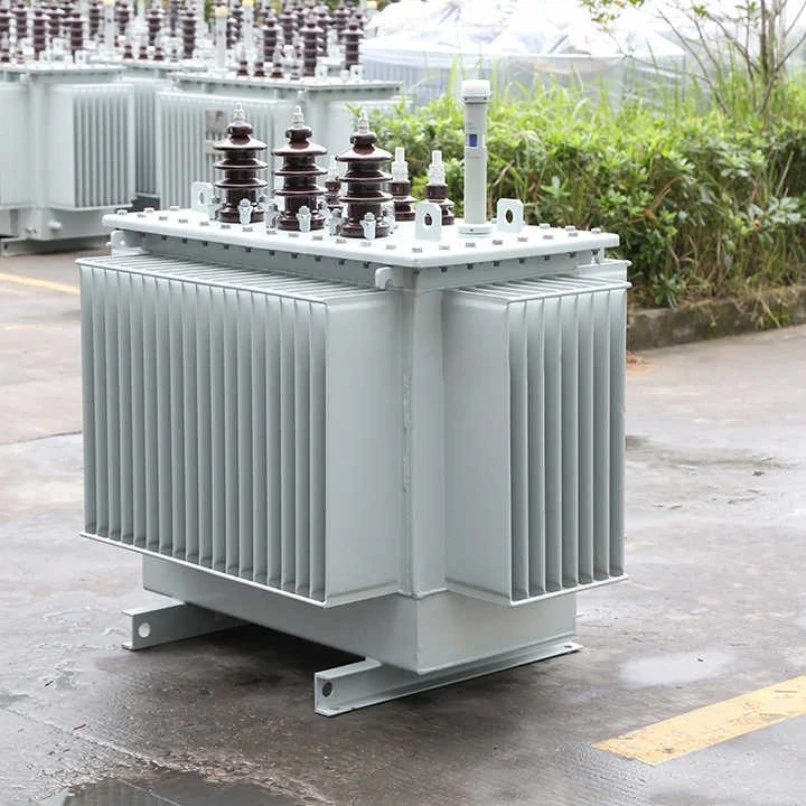

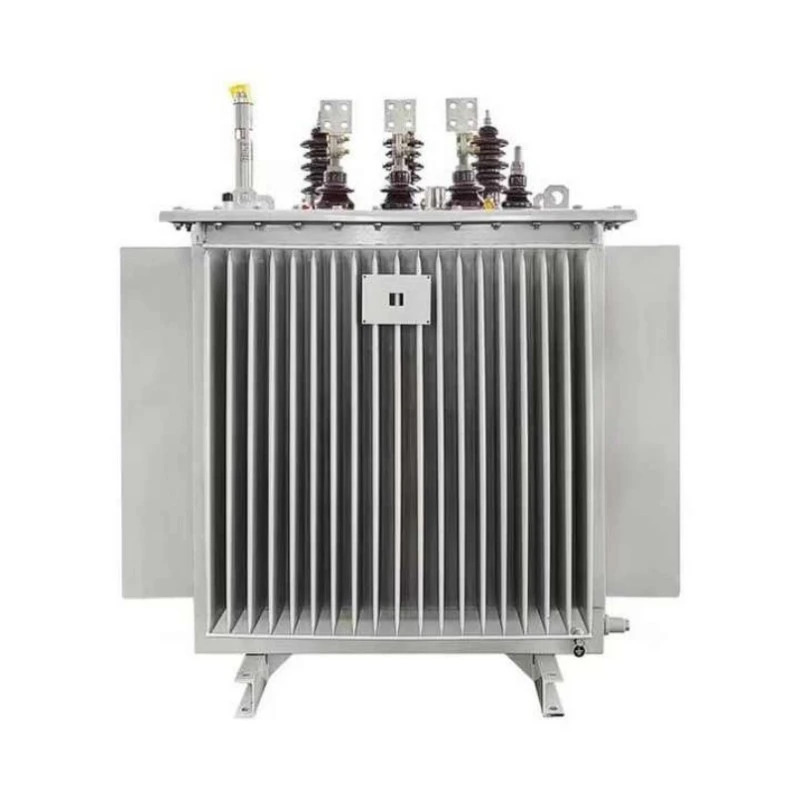

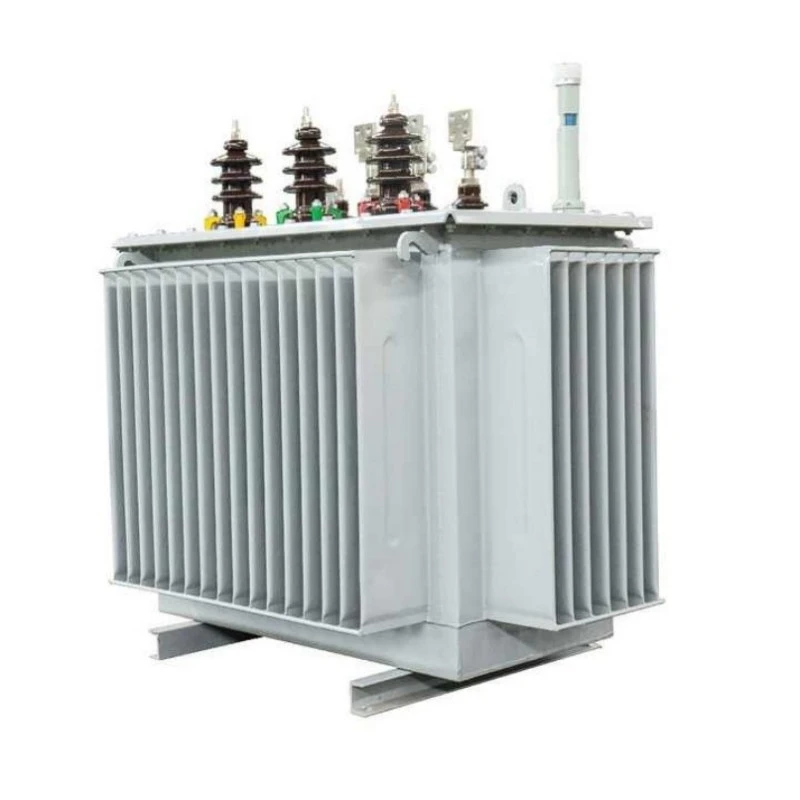

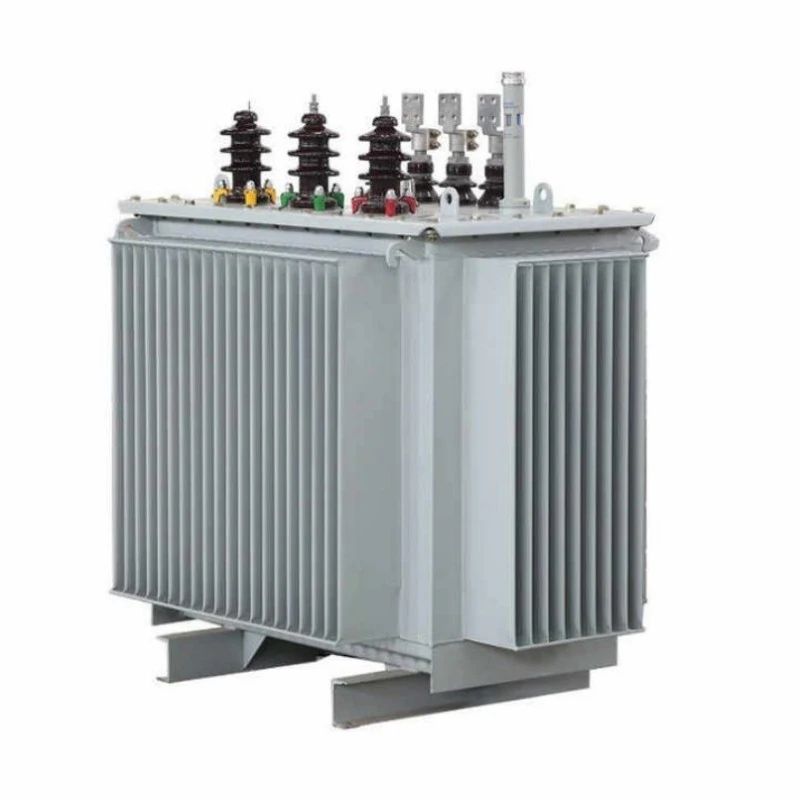

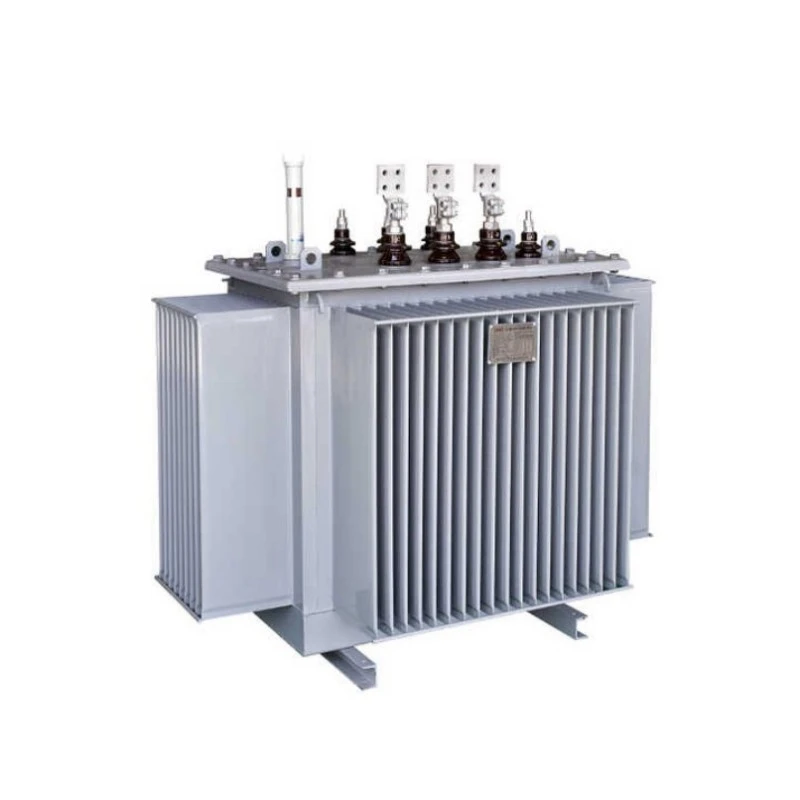

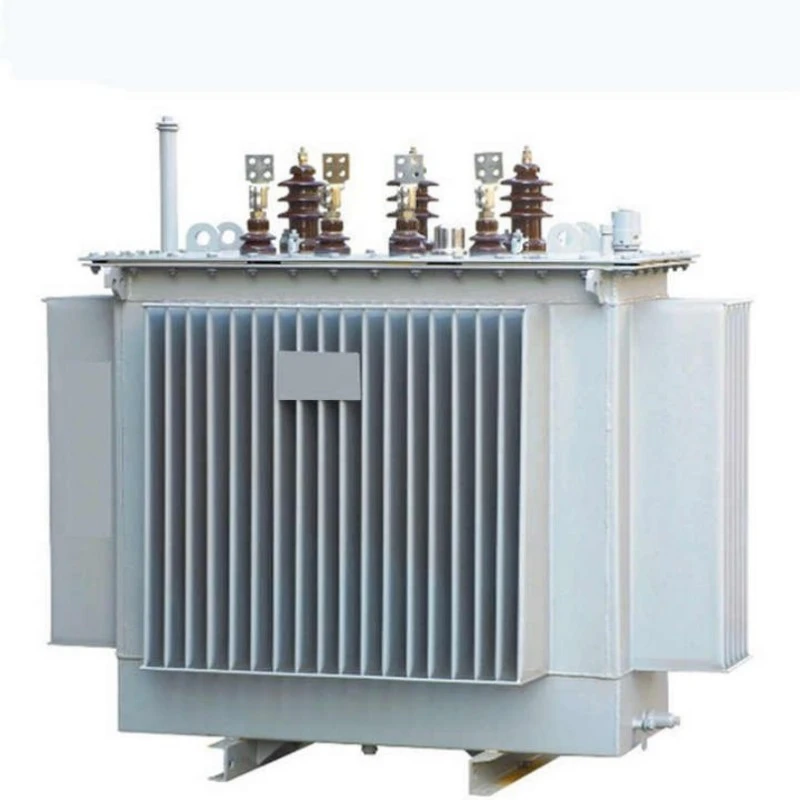

S11 kompaktse alajaama elektriõli sukeltransformaator

Meie ettevõtte S11 kompaktalajaama elektriõli sukeltransformaator on ülitõhus ja energiasäästlik lahendus, mis on loodud spetsiaalselt kaasaegsetele elektrijaotusvõrkudele. Selle toote ostmisel saate integreeritud seadme, mis ühendab trafo,kõrgepinge jaotusseadmed, ja madalpinge jaotusseadmed, mis säästab oluliselt paigaldusruumi ja ehituskulusid.

See toode kasutab väikese kadudega räniterasest südamikku ja kõrge juhtivusega vaskmähiseid, mille tulemuseks on siseriiklike standarditega võrreldes oluliselt väiksemad tühikäigukadud, mis vähendab pikaajalisel kasutamisel oluliselt energiatarbimist. Õliga sukeldatud jahutussüsteem tagab suurepärase soojuse hajumise, säilitades stabiilse töö isegi kõrge temperatuuri ja suure koormuse tingimustes. Selle kompaktne moodulstruktuur hõlbustab transportimist ja paigaldamist ning suurendab kohapealse hoolduse ohutust.

Toote funktsioon ja rakendus

Omadused

1. Vastab või ületab ANSI.IEC.GB.SANS.Standards

2. Ohutu käsitsemine, paigaldamine ja kasutamine.

3. Atraktiivne, kaasaegne välimus

4. Mõistlik struktuur

5. Täielikult suletud

6. Süsteemi kõrgem töökindlus

7. Kõrge turvalisus ja töökindlus

8. Suur ülekoormuse võimsus ja tõhusus

9. Tugev konstruktsioon, millel on suurepärane lühis- ja soojustaluvus

10. Trafod on tõhusamad tänu väiksematele tühikäigukaodidele ja väiksematele koormuskadudele

S11 kompaktse alajaama elektriõli sukeltransformaatori kompaktsel alajaama elektriõli sukeltransformaatoril on neli peamist eelist:

Kõrge kasutegur ja energiasääst:Kasutades väikese kadudega räniterast ja optimeeritud südamikustruktuuri, on nii tühikäigukadu kui ka koormuse kadu oluliselt väiksemad kui traditsioonilistel toodetel, mis on kooskõlas riiklike energiasäästujuhistega ja vähendab oluliselt tegevuskulusid pikaajalise töö käigus.

Suurepärane soojuse hajutamise ja ülekoormusvõime:kui anõliga sukeldatud trafo, kasutab see jahutus- ja isolatsioonikeskkonnana suure jõudlusega isolatsiooniõli, mis pakub kõrget soojuse hajumise efektiivsust ja säilitab stabiilse töö isegi kõrgel temperatuuril, suurel koormusel või karmides tingimustes, pikendades tõhusalt seadme kasutusiga.

Kompaktne konstruktsiooni disain:Kompaktsed alajaama elektriõliga sukeldatud trafod S11 on kohandatud kompaktsete alajaamade jaoks, millel on väike ruumijälg ja kompaktne struktuur, mis hõlbustab paigaldamist ja hooldust. Need sobivad eriti hästi sise- või välistingimustes kasutatavate elektrijaotuskohtade jaoks, kus ruumi on vähe.

Kõrge töökindlus ja ohutus:täielikult suletud struktuur takistab tõhusalt õli oksüdeerumist ja niiskuse sissetungimist, pakkudes suurepäraseid isolatsiooniomadusi ja lühisekindlust, tagades pikaajalise ohutu ja stabiilse töö keerulistes võrgutingimustes.

Rakendus

Trafo tavalised kasutustingimused

1. Kõrgus merepinnast alla 1000m;

2. Ümbritsev temperatuur;

3. Kõrgeim õhutemperatuur +40°C;

4. Kõrgeim ööpäeva keskmine õhutemperatuur+30°C;

5. Kõrgeim aasta keskmine õhutemperatuur +20°C;

6. Madalaim välisõhu temperatuur -25°C;

Peamised rakenduse stsenaariumid

Linna elektrijaotusvõrgud:Sobib kompaktsetele alajaamadele elamupiirkondades, äripiirkondades ja tööstusparkides, rahuldades suure tihedusega energiavajadust.

Uued energiaprojektid:S11 kompaktse alajaama elektriõli sukeltransformaatoreid kasutatakse laialdaselt fotogalvaaniliste ja tuuleenergia tootmissüsteemide tõusu- või jaotusfaasides, mis on võimelised taluma karmi väliskeskkonda.

Infrastruktuuri ehitus:Sobib kohtadesse, kus on kõrged toiteallika töökindluse nõuded, nagu lennujaamad, metrood, haiglad ja andmekeskused.

Ajutine ja avarii toiteallikas:Kompaktne struktuur, lihtne transportida, sobib ajutiste alajaamade või avariiremondi stsenaariumide jaoks.

Toote parameeter (spetsifikatsioon)

S11 VS S13 trafode võrdlus

Õige jaotustrafo valimine sõltub teie projekti energiatõhususe eesmärkidest, eelarvest ja pikaajalistest tegevuskuludest. Nii S11 kui ka S13 õlitrafosid kasutatakse laialdaselt elektrijaotussüsteemides, kuid need on mõeldud erinevate jõudlusprioriteetide jaoks.

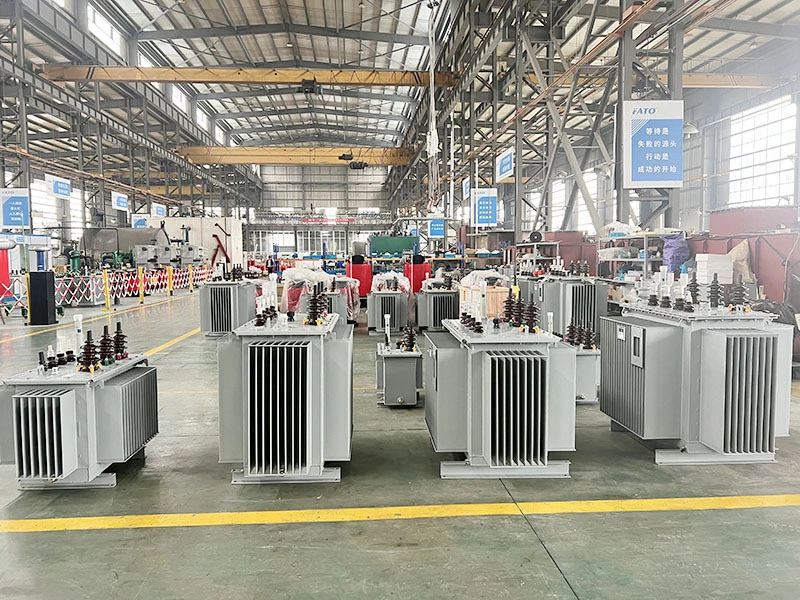

Tootmise üksikasjad

Põhimaterjal ja protsess

S11 kompaktse alajaama elektrilise õliga sukeldatud trafo südamik on valmistatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterasest. Südamiku lamineerimine on täpselt pügatud ja virnastatud automaatselt, et tagada tihedad ühendused ja ühtsed magnetrajad, minimeerides põhimõtteliselt tühivoolu ja hajuvad kadud.

Mähiskonstruktsioon

Nii kõrgepinge- kui ka madalpingemähistes kasutatakse kõrge elektrijuhtivuse ja madalate takistuskadude saavutamiseks hapnikuvabu vaskjuhte. Veelgi enam, madalpinge mähised kasutavad fooliummähise konfiguratsiooni ühtlase kihtidevahelise isolatsiooniga, mis suurendab märkimisväärselt lühisetaluvust.

Isolatsioonisüsteem

Suurepärase dielektrilise tugevuse ja keemilise stabiilsuse tagamiseks kasutatakse kvaliteetset mineraalset isolatsiooniõli või valikuliselt keskkonnasõbralikku kõrge tulepunktiga isolatsioonivedelikku. Õli-paberi isolatsioonisüsteem läbib ranged vaakumkuivatus- ja õlitäitmisprotsessid, et õhumulle ei jääks, saavutades osalise tühjenemise alguspinge, mis ületab oluliselt standardnõudeid, tagades sellega pikaajalise töökindluse.

Struktuurse disaini üksikasjad

Paagi ja tihendi struktuur

Paagil on gofreeritud paneel või integreeritud rib-tüüpi radiaator, mis vastab jahutusnõuetele, pakkudes samal ajal elastset paindlikkust, et kohaneda automaatselt õlimahu kõikumisega. Täielikult suletud konstruktsioon on varustatud rõhualandusklapi ja õlitaseme indikaatoriga, mis takistab õli ja välisõhu kokkupuudet, vältides sellega oksüdeerumist ja niiskuse imendumist ning pikendades õlivahetusintervalle.

Kompaktne integreeritud disain

Kompaktsete alajaamarakenduste jaoks optimeeritud S11 kompaktsed alajaama elektriõliga sukeldatud trafod võimaldavad eelinstallitud integreerimist kõrgepinge lülitusseadmete ja madalpinge jaotuspaneelidega. Välismõõtmed on täpselt välja arvutatud, et minimeerida jalajälge, järgides samal ajal elektrilise kliirensi ja isolatsioonikauguse nõudeid. Tõstekõrvad, aluse kinnitusavad ja kaabli sisestusmeetodid on standardiseeritud, et hõlbustada kiiret kohapealset paigaldamist ja ühendamist.

Kaitse ja juhtimise konfiguratsioon

Temperatuuri jälgimine ja kaitse

Standardvarustuses on õlitemperatuuri näidik ja mähise temperatuuri indikaator, mis võimaldab temperatuuri reaalajas jälgida ning konfigureeritavaid häire- ja väljalülituskontakte. Suure võimsusega trafode puhul võimaldab valikuline fiiberoptiline temperatuuri mõõtmise süsteem mähiste kuumutusalade temperatuuri täpselt jälgida, pakkudes andmetuge dünaamilise koormuse juhtimiseks.

Rõhu ja õlitaseme kaitse

Paigaldatakse rõhualandusklapp, mis vabastab automaatselt rõhu ebanormaalse siserõhu korral, vältides deformatsiooni või rebenemist. Õlitaseme näidikul on madala õlitaseme häirefunktsioon, mis võimaldab õigeaegset hooldust või lekke tuvastamist.

Kvaliteedi ja testimise tagamine

Iga trafo läbib enne tarnimist põhjalikud tüübitestid ja rutiinsed testid, sealhulgas tühikoormuse ja koormuse kadumise testid, lühisetakistuse testid, indutseeritud ülepinge vastupidavuse testid, osalise tühjenemise testid ja välgumpulsside testid. Kõik peamised jõudlusnäitajad ületavad nii riiklike standardite kui ka IEC spetsifikatsioonide nõudeid, tagades pikaajalise stabiilse töö keerulistes välitingimustes.

Miks valida Lugao Power?

Täiustatud tootmisvõimaluste ja range kvaliteedijuhtimissüsteemiga Lugao Power pakub klientidele kogu maailmas usaldusväärseid toitejaotusseadmete lahendusi.

Spetsialiseerunud tootja— Lugaol on üle 10-aastane kogemus jõuülekande- ja jaotusseadmete sektoris, mis on spetsialiseerunud õlitrafode projekteerimisele ja tootmisele,kuivtüüpi trafod, kokkupandavad alajaamad ning kesk- ja kõrgepinge jaotusseadmed.

Range kvaliteedikontroll— Iga S11-seeria õlitrafo läbib enne tehasest lahkumist põhjaliku rutiinse testimise, sealhulgas tühikäigu- ja koormuskadude testid, isolatsioonitakistuse testid, mähiste takistuse mõõtmised, dielektrilise vastupidavuse pingetestid ja tehase vastuvõtukontrollid, et tagada töökindlus kohapeal.

Kohandatud insenerilahendused— Pakume pinge nimiväärtuste, võimsuse, ühendusrühmade, jahutusmeetodite, korpuse konstruktsioonide ja paigalduskonfiguratsioonide kohandamisteenuseid, et vastata erinevate sektorite, sealhulgas kommunaalteenuste, tööstuse, taastuvenergia ja infrastruktuuriprojektide vajadustele.

Energiasäästlik disain— Meie trafode valmistamisel kasutatakse kvaliteetseid külmvaltsitud terale orienteeritud räniterasest lehti ja kõrge juhtivusega vaskmähiseid, mis on kavandatud vähendama energiatarbimist, parandama töötõhusust ja alandama kogu elutsükli jooksul omamise kogukulusid.

Vastavus rahvusvahelistele standarditele—— Meie tooted on valmistatud ISO-sertifikaadiga kvaliteedijuhtimissüsteemi alusel ja vastavad IEC, GB ja muudele asjakohastele rahvusvahelistele standarditele. Tüübikatsete aruanded ja tehniline dokumentatsioon on saadaval nõudmisel.

Usaldusväärne ülemaailmne tarne—— Kogenud inseneri- ja ekspordimeeskonna toel pakub Lugao ülemaailmsetele klientidele tehnilist nõustamist, kiireid hinnapakkumisi, paindlikke OEM/ODM-teenuseid, turvalist pakkimist ja reageerivat müügijärgset tuge.

Toote müügijärgne teenindus

1. Pärast trafo paigaldamist ja kohapealset kasutuselevõttu on garanteeritud, et see on lekkevaba ning värv ei kooru ega tuhmu. Antakse 5-aastane garantii; kõik kvaliteediprobleemid, mis tekivad tavapärasel kasutamisel garantiiaja jooksul, kuuluvad garantii alla.

2. Kõik S11 kompaktalajaama elektriõli sukeltransformaatorid on kaetud eluaegse hooldusega, tagades toote lisatarvikute täielikkuse.

3. Kasutusaeg on vähemalt 30 aastat.

4. Seadme rikke korral vastab tarnija ühe tunni jooksul pärast ostjalt teatise saamist ja saadab tehnilise personali 24 tunni jooksul siseriiklikult objektile.

Teeninduskohustus

1. S11 kompaktne alajaama elektriõli sukeltransformaator on toodetud rangelt kooskõlas ISO 9001-2008 kvaliteedijuhtimissüsteemi nõuetega, tagades toote vastavuse 100% kvaliteedistandarditele enne tehasest väljumist.

2. Meie ettevõte pakub igakülgset müügieelset, müügi- ja müügijärgset teenindust, et tagada klientide rahulolu.

2. Meie ettevõte pakub 60-kuulist garantiid. Kvaliteediga seotud probleemide korral parandame või asendame toote tasuta, tagades 100% kliendi rahulolu.

Trafode projekteerimine ja katsetamine peab vastama järgmistele standarditele:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Toitetrafod”

GB/T6451-2015 《Õliga sukeldatud jõutrafode spetsifikatsioonid ja tehnilised nõuded》

JB/T3837-2010 《Trafotoodete tüübinimetuste koostamise meetod》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB10237-88 《Jõutrafode isolatsioonitasemed ja dielektrilised testid – välisisolatsiooni õhuvahed》

GB7595-87 《Kvaliteedistandard kasutusel olevale trafoõlile》

GB7328-87 "Trafode helitaseme mõõtmine"

GB7534-87 《Osalise tühjenemise mõõtmine》

GB/T15164-94 《Õlisse sukeldatud jõutrafode laadimisjuhend》

DL/T586-95 《Tootmisseadmete kasutajate järelevalve tehniline juhend》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB2536-1990 "Transformaatoriõli"

JB/T56011-92 《Õlisse sukeldatud jõutrafode tootekvaliteedi klassifikatsioon》

ZBK41005-89 《6-220KV trafode helitase》
