Miks on ühefaasiline õliga sukeldatud elektritrafo S13 nutikam valik tõhusaks toitejaotuseks

Artikli kokkuvõte:TheS13 ühefaasiline õliga sukeldatud elektritrafoon loodud pakkuma tõhusat, stabiilset ja kauakestvat elektrijaotust elamu-, maa-, äri- ja taastuvenergia rakendustes.Lugao võimsusühendab väikese kadudega põhitehnoloogia, õliga sukeldatud jahutuse, täielikult suletud lainepapist paaki, vastupidavad vaskmähised ja põhjaliku testimise, et pakkuda praktilist trafolahendust kaasaegsetele ühefaasilistele jaotusvõrkudele.

Sisukord

• Mis on S13 ühefaasiline õliga sukeldatud elektritrafo?
• Miks S13 seeria parandab trafo efektiivsust?
• Millised on S13 trafo põhifunktsioonid?
• Millised on tüüpilised S13 trafo spetsifikatsioonid?
• Kuidas S13 trafot toodetakse?
• Kus saab S13 trafot kasutada?
• Kuidas valida õige S13 trafo?
• Miks valida S13 trafo tarnijaks Lugao Power?
• Korduma kippuvad küsimused S13 trafode kohta
• Järeldus

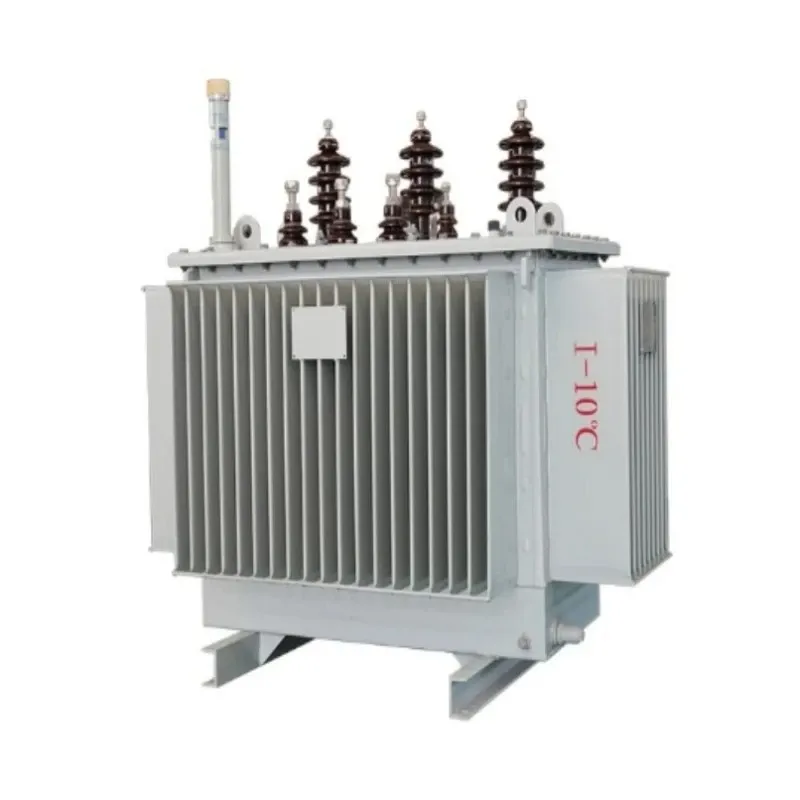

Mis on S13 ühefaasiline õliga sukeldatud elektritrafo?

AnS13 ühefaasiline õliga sukeldatud elektritrafoon spetsiaalselt ühefaasiliste elektrivõrkude jaoks mõeldud jaotustrafo. See kasutab isoleerõli nii dielektrilise kui ka jahutuskeskkonnana, võimaldades trafol tõhusalt elektrienergiat üle kanda, kontrollides samal ajal töötamise ajal tekkivat soojust.

Võrreldes tavaliste jaotustrafode konstruktsioonidega keskendub S13 seeria tugevalt tühikäigukadude vähendamisele ja pikaajalise töö efektiivsuse parandamisele. Disainis saab kasutada suure läbilaskvusega külmvaltsitud terale orienteeritud räniterast, millel on astmeline vuugühendussüdamik, samas kui amorfse sulamist südamiku saab valida ka rakenduste jaoks, kus on vaja tühikäigukadusid veelgi vähendada.

Lugao võimsusi tooteteabe kohaselt sobib trafo selliste rakenduste jaoks nagu maapiirkondade elektrifitseerimine, elamute jaotuspostid, kerged ärihooned, taastuvenergiasüsteemid ja ajutine ehitusvõimsus. Selle kompaktne struktuur muudab ka transportimise ja välistingimustes paigaldamise lihtsamaks.

Miks S13 seeria parandab trafo efektiivsust?

Trafo efektiivsust ei määra mitte ainult nimivõimsus, vaid ka südamik, mähised, isolatsioonisüsteem ja jahutusstruktuur koos töötavad tõhusalt. Trafo võib igal aastal olla pinge all tuhandeid tunde, mis tähendab, et isegi suhteliselt väike tühikäigukadude vähenemine võib kogu selle kasutusea jooksul oluliselt säästa energiat.

The S13 design addresses this issue through several engineering measures:

• Suure läbilaskvusega magnetsüdamik:Vähendab magnetkadusid pideva töötamise ajal.
• Astmelise vuugi konstruktsioon:Aitab optimeerida magnetvoo jaotust ja vähendada südamiku kadusid.
• Valikuline amorfse sulami südamik:Pakub alternatiivi projektidele, mis nõuavad eriti väikeseid tühikäigukadusid.
• Hapnikuvabad vaskmähised: Provide high electrical conductivity and help minimize resistive losses.
• Õliga jahutus:Viib soojuse tõhusalt aktiivsetelt komponentidelt eemale.

Lugao võimsus väidab, et S13-seeria võib saavutada tühikäigukadusid kuni umbes 30% madalamaid kui S11-seeria, samas kui valikuline amorfse sulami südamik võib tavapärase räni-terasest südamikuga võrreldes veelgi vähendada tühikäigukadusid.

Millised on S13 trafo põhifunktsioonid?

Jaotustrafo jõudlus sõltub suuresti nii selle mehaanilisest konstruktsioonist kui ka elektrilistest omadustest. Ühefaasilise õliga sukeldatud elektritrafo S13 integreerib mitmeid funktsioone, mis on mõeldud usaldusväärse välistingimustes ja jaotusvõrgu töö toetamiseks.

Väikeste kadudega põhidisain

Südamikus on kasutatud suure läbilaskvusega terale orienteeritud räniterasest 45-kraadise astmelise vuugistruktuuriga. See konstruktsioon aitab kontrollida magnetkadusid ja aitab kaasa töö efektiivsuse paranemisele. Amorfsest sulamist südamik on saadaval valikulise lahendusena, kui esmatähtis on ülimadalad tühikäigukadud.

Täielikult suletud gofreeritud paak

Gofreeritud paak täidab korraga mitut funktsiooni. Selle laiendatud pind toetab soojuse hajumist, samas kui selle paindlik struktuur võimaldab isolatsiooniõli soojuspaisumist. Kuna paak on täielikult suletud, on isoleerõli isoleeritud otsese atmosfääriga kokkupuute eest, mis aitab piirata niiskuse sissepääsu ja õli oksüdeerumist.

Stabiilne õlisse sukeldatud jahutus

Isolatsiooniõli tagab nii elektriisolatsiooni kui ka soojusjuhtimise. Südamikust ja mähistest toodetud soojust saab läbi õli üle kanda paagi seinte poole ja hajutada ümbritsevasse keskkonda.

Tugev lühisevõime

Mähiskonstruktsioon on konstrueeritud nii, et see tagaks rikete ajal parema mehaanilise tugevuse. Madalpingemähis võib kasutada pikisuunaliste õlikanalitega fooliumi- või spiraalset konstruktsiooni, mis toetab nii jahutust kui ka vastupidavust lühise ajal tekkivatele mehaanilistele jõududele.

Madala müratasemega töö

Optimeeritud südamiku konstruktsioon ja mehaaniline kokkupanek aitavad vähendada vibratsiooni ja töömüra, muutes trafo sobivaks elamupiirkondadesse ja muudesse kohtadesse, kus akustiline jõudlus on oluline.

Millised on tüüpilised S13 trafo spetsifikatsioonid?

Tehnilised spetsifikatsioonid tuleb alati kinnitada vastavalt projekti tegelikule projektile, võrgunõuetele, kehtivatele standarditele ja paigalduskeskkonnale. Järgmises tabelis on toodud tüüpilised väärtused, mis on avaldatud trafo S13 konfiguratsiooni jaoks, kasutades 11 kV kõrgepinge külge.

Avaldatud konfiguratsioon toetab koputusvahemikku ±5% või ±2 × 2,5%, samas kui saadaval on 50 Hz ja 60 Hz sagedusvalikud. Amorfse sulami südamiku konstruktsiooni saab täpsustada ka siis, kui on vaja täiendavat kadude vähendamist.

Hankeprojektide puhul peaksid ostjad enne tellimuse esitamist hindama nimivõimsust, primaar- ja sekundaarpinget, impedantsi, sagedust, paigaldusmeetodit, keskkonnatingimusi, isolatsiooninõudeid ja kohaldatavaid riiklikke või rahvusvahelisi standardeid.

Kuidas S13 trafot toodetakse?

Trafo töökindlus algab valmistamise täpsusest. S13 trafo tootmisprotsess hõlmab mitut kriitilist etappi, millest igaüks mõjutab lõplikku elektrilist ja mehaanilist jõudlust.

1. Põhitöötlus:Magnetteras lõigatakse täppislõikega ja monteeritakse astmelise vuugikonstruktsiooni abil.
2. Mähis:Kõrgepinge- ja madalpingemähised valmistatakse hapnikuvabade vaskjuhtide abil.
3. Isolatsiooni töötlemine:Õli-paberist isolatsioonisüsteem on vaakumkuivatatud, et vähendada jääkniiskust ja õhku.
4. Paagi tootmine:Lainepapist paneelid vormitakse ja monteeritakse suletud mahutikonstruktsiooniks.
5. Õli täitmine:Isolatsiooniõli sisestatakse kontrollitud tingimustes, et toetada dielektrilist ja jahutusvõimet.
6. Elektriline testimine:Enne saatmist tehakse rutiinsed ja asjakohased tüübitestid.

Lugao võimsusi tooteteabe kohaselt võib testimine hõlmata tühi- ja koormuskadude mõõtmisi, lühisetakistuse testimist, indutseeritud ülepinge vastupidavuse testimist, osalise tühjenemise testimist ja välgumpulsi testimist. Need protseduurid aitavad kontrollida elektrilist jõudlust ja toote järjepidevust enne tarnimist.

Kus saab S13 trafot kasutada?

Kompaktne konstruktsioon ja ühefaasiline konfiguratsioon muudavad S13 trafo eriti sobivaks detsentraliseeritud jaotusrakenduste jaoks.

• Maapiirkondade elektrifitseerimine:Varustab usaldusväärset elektrit küladele, taludele, põllumajandusrajatistele ja kaugematele kogukondadele.
• Elamu jaotus:Toetab postidele paigaldatavat elektrijaotust kodudele ja elamukogukondadele.
• Kerged ärihooned: Suitable for shops, offices, rural commercial centers, and similar loads.
• Taastuvenergia süsteemid:Saab integreerida väikesemahulistesse päikese-, mikrohüdro- ja hajutatud energiasüsteemidesse.
• Ajutine võimsus:Selle suhteliselt kompaktne struktuur hõlbustab kasutuselevõttu valitud ehitus- ja ajutiste energiarakenduste jaoks.

Taastuvenergia projektide puhul tuleks trafo valikul arvesse võtta kahesuunalist vooluvoogu, pinge kõikumist, kaitse koordineerimist, harmoonilisi tingimusi ja kohaliku jaotusvõrgu nõudeid, mitte tugineda ainult nimivõimsusele.

Kuidas valida õige S13 trafo?

Trafo valimine on pigem süsteemitehniline otsus kui lihtsalt toote suuruse otsus. Enne S13 ühefaasilise õliga sukeldatud elektritrafo ostmist peaksid projekti insenerid ja hankemeeskonnad kinnitama mitu tehnilist parameetrit.

Kohandatud projektide puhul peaksid ostjad esitama tarnijale nõutava pingetaseme, nimivõimsuse, sageduse, paigalduskeskkonna, eeldatava koormuse omadused ja kohaldatavad standardid. See võimaldab insenerimeeskonnal koostada tegelikule võrgule sobiva konfiguratsiooni.

Miks valida S13 trafo tarnijaks Lugao Power?

Lugao võimsus keskendub jõuülekande- ja jaotusseadmetele ning pakub trafolahendusi kommunaalettevõtetele, EPC töövõtjatele, tööstusrajatistele ja taastuvenergia projektidele. Selle tootmisvõimaluste hulka kuuluvad südamiku lõikamine, mähis, vaakumkuivatus, kokkupanek ja elektrilised testimise protsessid.

Ettevõte teatab, et tema S13 trafod on toodetud ISO 9001 kvaliteedijuhtimissüsteemi alusel ja neid saab tarnida vastavalt IEC, ANSI, IEEE, GB ja muudele kehtivatele nõuetele. OEM-i ja ODM-i kohandamine on saadaval ka pinge, võimsuse, sageduse ja muude projekti spetsifikatsioonide jaoks.

Peamised tarnija eelised

• Professionaalne trafo valmistamise kogemus
• ISO 9001 kvaliteedijuhtimissüsteem
• IEC, ANSI, IEEE ja GB standardi ühilduvus
• Rutiinsed ja tüübitestimise võimalused
• OEM-i ja ODM-i kohandamine
• Väikese kadudega trafo disainivalikud
• Tehniline tugi enne ja pärast müüki
• 5-aastane garantii ja eluaegne tehniline tugi vastavalt avaldatud tooteinfole

Rahvusvaheliste hangete puhul võib projektide integreerimist ja vastuvõtmist oluliselt lihtsustada tootja valimine, kes suudab pakkuda tehnilist dokumentatsiooni, katsearuandeid, kohandatud elektrilisi parameetreid ja reageerivat tehnilist tuge.

Korduma kippuvad küsimused S13 trafode kohta

Mis on ühefaasilise õliga sukeldatud elektritrafo S13 peamine eelis?

Peamine eelis on selle keskendumine energiatõhususe parandamisele, vähendades tühikäigukadusid, kombineerituna õliga sukeldatud jahutuse ja täielikult suletud struktuuriga. See muudab selle hästi sobivaks pidevateks ühefaasilisteks jaotusrakendusteks.

Kas trafo S13 sobib välipaigaldamiseks?

Jah. Selle täielikult suletud gofreeritud paak ja kompaktne konstruktsioon on mõeldud välistingimustes jaotusrakendusteks, sealhulgas postidele paigaldatavateks paigaldusteks. Tegelik paigaldus peaks siiski järgima kehtivaid elektri-, keskkonna-, ruumi- ja ohutusnõudeid.

Millised põhimaterjalid on saadaval?

Standardkonstruktsioonis on kasutatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterast. Amorfse sulamist südamiku saab valida ka rakenduste jaoks, mis nõuavad tühikäigukadude edasist vähendamist.

Millised pinge ja sageduse konfiguratsioonid on saadaval?

Avaldatud spetsifikatsioonid sisaldavad 11 kV kõrgepinge külge 230 V või 400 V madalpinge konfiguratsiooniga, olenevalt nimivõimsusest. Puudutusvalikud hõlmavad ±5% või ±2 × 2,5%, samas kui saadaval on 50 Hz ja 60 Hz versioonid. Kohandatud konfiguratsioonid tuleb tootjaga kinnitada.

Kui kaua võib S13 trafo töötada?

Lugao võimsus väidab, et S13 trafo on ette nähtud kasutusiga vähemalt 30 aastat kindlaksmääratud tavapärastes töötingimustes. Tegelik kasutusiga sõltub laadimisest, keskkonnatingimustest, paigalduskvaliteedist, kaitsest, hooldusest ja kasutusviisidest.

Kas Lugao Power saab pakkuda kohandatud S13 trafosid?

Jah. Lugao Power väidab, et see toetab OEM-i ja ODM-i tootmist ning saab kohandada pinget, võimsust, sagedust ja kohaldatavaid rahvusvahelisi standardeid vastavalt projekti nõuetele.

Järeldus

Ühefaasilise õliga sukeldatud elektritrafos S13 on ühendatud väikese kadudega magnettehnoloogia, tõhus õlijahutus, vaskmähised, täielikult suletud gofreeritud paak ja jõuline elektriline testimine, et rahuldada tänapäevaste ühefaasiliste jaotussüsteemide praktilisi nõudmisi. Selle rakendused ulatuvad maapiirkondade elektrifitseerimisest ja elamute jaotusest kuni kergete ärirajatiste ja valitud taastuvenergiaprojektideni.

Hiina trafotootjaid võrdlevate ostjate jaoks peaksid kõige olulisemad kaalutlused hõlmama tõhusust, nimivõimsust, pingesuhet, südamiku materjali, isolatsioonisüsteemi, tootmiskvaliteeti, testimisvõimalusi, kohandamisvõimalusi, garantiid ja tehnilist tuge. Tänu avaldatud S13 trafo konfiguratsioonile, kohandamisvõimalusele ja tehnilisele toeleLugao võimsusvõib olla praktiline lähtepunkt projektidele, mis nõuavad usaldusväärseid ühefaasilisi toitejaotusseadmeid. Kui plaanite uut jaotusprojekti või vajate kohandatud trafo spetsifikatsiooni,võtke meiega ühendustet arutada insenerimeeskonnaga oma pinget, võimsust, paigalduskeskkonda ja tehnilisi nõudeid.
