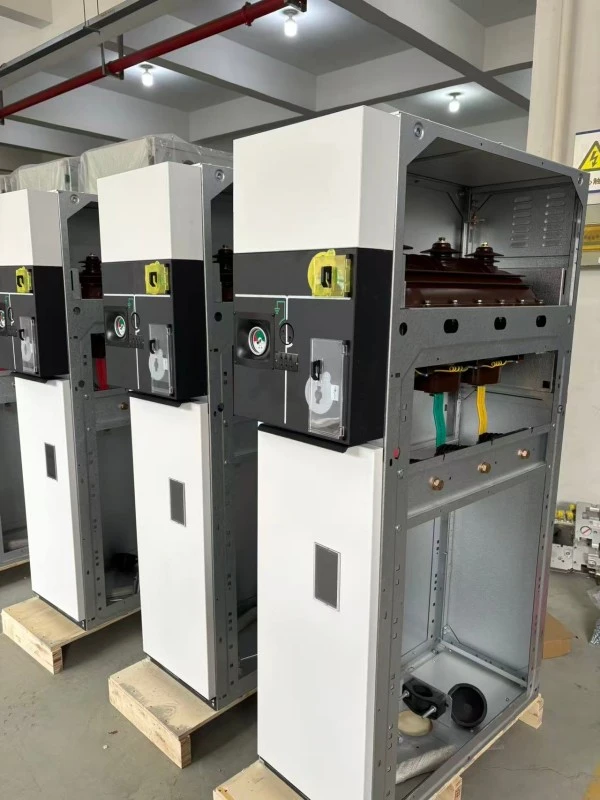

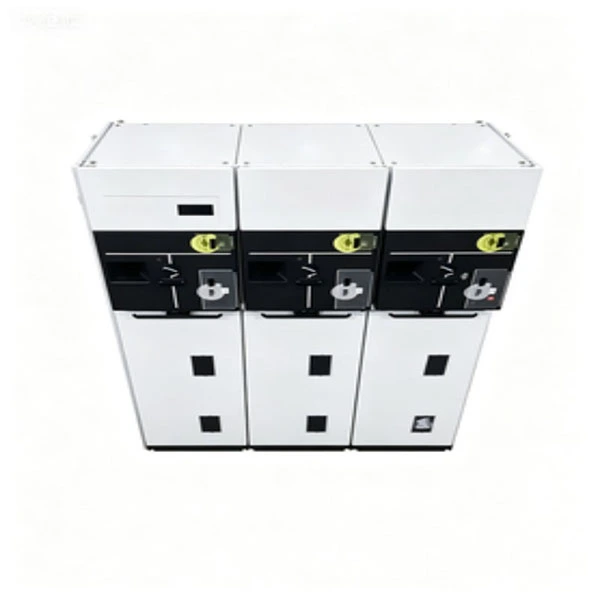

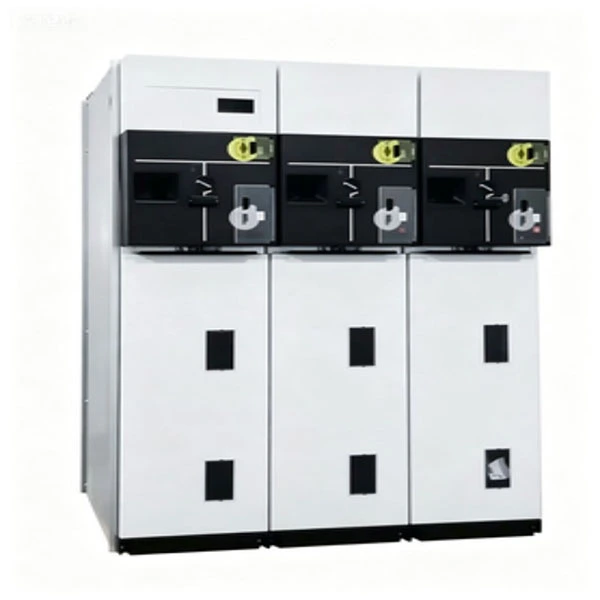

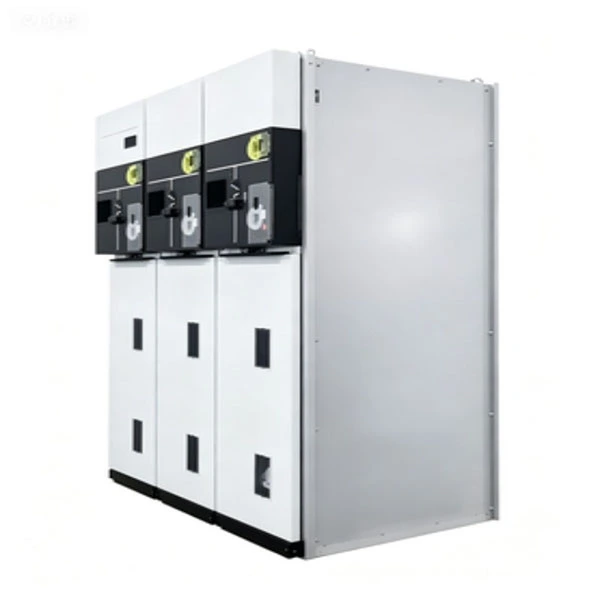

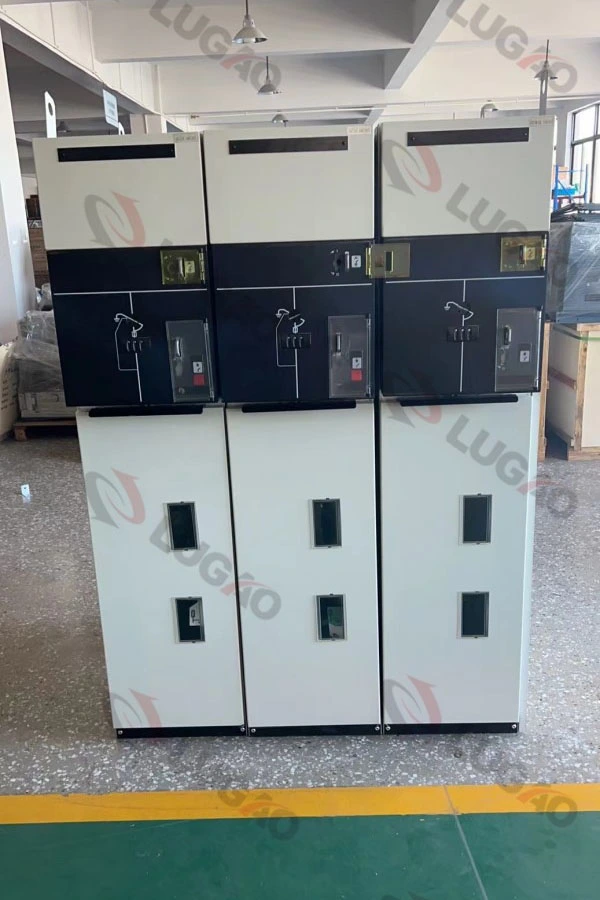

Kompaktne suletud ja täielikult isoleeritud RMU

Kompaktne suletud ja täielikult isoleeritud RMU (Ringi põhiseade) on tehases kokkupandud, tüübikatsetusega metallsulguriga jaotusseade. See integreerib koormuse katkestuslülitid, vaakumkaitselülitid, kaitsmed ja maanduslülitid ühte täielikult suletud ja täielikult isoleeritud roostevabast terasest paaki.

Mida see teeb?

Ühendab ja isoleerib sekundaarjaotusvõrkude (6kV–24kV) toiteahelaid

Pakub tõrke isoleerimist ja silmuslülitamist suure töökindlusega elektrivõrkude jaoks

Erinevalt traditsioonilistest õhuisolatsiooniga RMU-dest kasutab see kompaktne suletud ja täielikult isoleeritud RMU peamise isolatsioonikeskkonnana SF6 või keskkonnasõbralikku isolatsioonigaasi, mis välistab niiskuse sissepääsu, tolmu kogunemise ja loomade sissetungi, mistõttu sobib see ideaalselt ranniku-, kõrbe-, kõrgmäestiku- ja tugevalt saastunud aladele.

Toote kirjeldus

Meie kompaktne pitseeritud täielikult isoleeritud RMU on järgmise põlvkonna rõngaspõhiseade, mis on välja töötatud linna elektrijaotuse, tööstusparkide, tuule-/päikeseelektrijaamade ja infrastruktuuriprojektide jaoks, nagu lennujaamad ja andmekeskused. Nimipinge jääb vahemikku 12kV kuni 24kV, nimivool põhisiinide puhul on 630A ja kaitsmega kaitstud ahelate puhul 125A.

Peamised tehnilised omadused:

1. Täielikult suletud roostevabast terasest paak (IP67 kaitseklass)

2. SF6 gaasiisolatsioon (või alternatiivne keskkonnasõbralik gaas)

3. Sisekaare klassifikatsioon IAC AFLR 20kA/1s

4. Mehaaniline eluiga: kuni 5000 toimingut koormuse katkestuslülititele

5. Integreeritud kaabliühenduspesad koos tõmbekaitsega

6. Valikuline kaugjuhtimispult ja SCADA integratsioon

7. Kompaktne suletud ja täielikult isoleeritud RMU ei vaja sisemist puhastamist ega kondensatsioonivastast kütmist, mis vähendab oluliselt hoolduskulusid võrreldes avatud tüüpi jaotusseadmetega.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

1. Täielikult suletud, täielikult isoleeritud --- Ei mõjuta niiskust, soolaudu, tolmu ega väikeloomi.

2. Kompaktne struktuur --- Laius tavaliselt 350–450 mm ühiku kohta, säästes kuni 50% põrandapinda.

3. Kaarekindel disain --- Vastab IAC AFLR 20kA/1s, tagades operaatori ohutuse.

4. Hooldusvaba 20+ aastat --- Tavatingimustes pole vaja puhastada, kuivatada ega gaasiga uuesti täita.

5. Nähtav katkestus --- Valikuline vaatlusaken koormuse katkestuslüliti asendi jaoks.

6. Kõrge mehaaniline töökindlus --- Roostevabast terasest mehhanism suletud laagritega.

7. Nutikas valmis --- Saab varustada PT, CT ja automatiseerimiseks mootoriga töömehhanismidega.

Rakenduse stsenaariumid

● Linna elektrijaotusvõrgud --- Elamukompleksid, ärihooned, haiglad, andmekeskused.

● Taastuvenergia projektid --- Tuuleturbiinide tõstejaamad, päikesefarmi kogumisliinid.

● Infrastruktuuri ehitamine --- Lennujaamad, metrood, tunnelid, sadamad.

● Ajutine ja avarii toiteallikas --- Mobiilalajaamad, ehitusplatsid.

● Tööstuslikud tsoonid --- Tehased, mis nõuavad suurt töökindlust ja vähest hooldust.

Küsimused ja vastused

1. küsimus: kuidas töötab kompaktne suletud ja täielikult isoleeritud RMU kõrge õhuniiskusega rannikukeskkonnas?

V: Suurepärane. Kuna täielikult isoleeritud RMU kasutab täielikult suletud roostevabast terasest paaki, millel on IP67 kaitse, ei saa niiskus isolatsioonikambrisse siseneda. Kondensatsioonivastaseid kütteseadmeid pole vaja. See on suur eelis võrreldes avatud tüüpi lülitusseadmetega, mis sageli kannatavad kõrge õhuniiskusega piirkondades sisemiste ülevoolude tõttu.

Q2: Mis on gaasi lekke määr? Kas ma pean selle kasutusaja jooksul uuesti täitma?

V: Meie tootmisprotsess hõlmab heeliumi lekke testimist, et tagada lekkemäär alla 0,1% aastas. Tavakasutuses ei ole gaasi täitmine vajalik 30 aasta jooksul. Madalrõhualarm on varajase hoiatamise valikuline funktsioon.

3. küsimus: kas kompaktne suletud ja täielikult isoleeritud RMU on tuleohutu?

V: Jah. Paak on valmistatud 2 mm paksusest roostevabast terasest ja sisemise kaare test tagab, et harvaesinevate sisemiste rikete korral suletakse kaar ilma kuumade gaaside ette või külgedele paiskumiseta. Tuletundlike rakenduste jaoks (nt haiglad, andmekeskused) pakume ka valikulist passiivset tulekaitsekatet.

K4: Kas ma saan selle RMU integreerida oma olemasoleva SCADA süsteemiga?

V: Absoluutselt. Kompaktne RMU toetab mootoriga töömehhanisme, abikontakte ja sidemooduleid (RS485, Modbus, IEC 61850 valikuline). Reaalajas asukohta, riket ja rõhu olekut saab kaugjälgida.

K5: Mis vahe on teieRMUja traditsioonilised õhkisolatsiooniga kapid?

V: Traditsioonilised õhkisolatsiooniga kapid nõuavad regulaarset puhastamist, suuri vahekaugusi ja kondensatsioonivastast kütmist. Meie kompaktne suletud ja täielikult isoleeritud RMU välistab kõik need nõuded – väiksem jalajälg, suurem töökindlus ja madalamad kogukulud 10–20 aasta jooksul.

K6: Kas pakute 12-kuulist garantiid?

V: Jah, pakume standardset 12-kuulist garantiid alates tarnekuupäevast, võimalusega pikendada tasulise teenuselepingu alusel 24 või 36 kuuni. Garantiiajal parandatakse või asendatakse kõik tootmisdefektid tasuta.

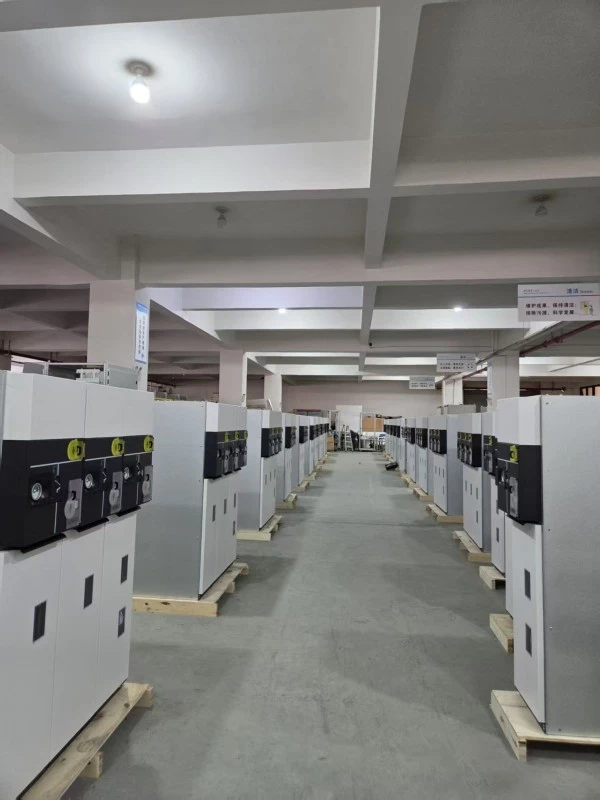

Tootmise üksikasjad

Paagi ja tihendamise protsess

Compact Sealed Fully Insulated RMU paak on valmistatud 2 mm paksusest AISI 304 roostevabast terasest, laserkeevitatud ja heeliumi lekkekatsega. Tihendil on kasutatud hüdrogeenitud nitriilkummist (HNBR) valmistatud topelt O-rõngaid, mis säilitavad elastsuse üle 30 aasta ilma vananemise ja pragunemiseta. Kõik puksid on osalise tühjenemise vältimiseks epoksüvalatud ja varjestatud.

Isolatsioon ja kaare katkestus

Koormuslüliti töötab SF6 gaasis suhtelise rõhu juures 0,04–0,05 MPa. Puffer-tüüpi kaarkustutuskonstruktsioon tagab kuni 630A koormusvoolu katkemise ja kaabli laadimisvoolude tegemise/katkestamise. Trafo kaitseks on saadaval valikulised vaakumkaitselülitite moodulid, mis on integreeritud voolu piiravate kaitsmetega, et moodustada kombineeritud üksus.

Töömehhanism

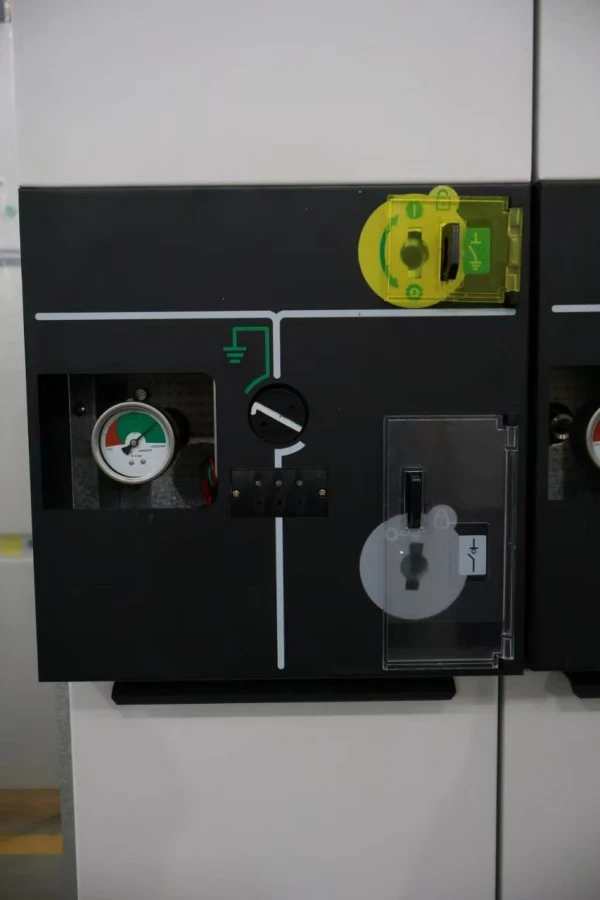

Kolme asendi lülitit (suletud / avatud / maandatud) juhib vedruga mehaaniline mehhanism, millel on selge asendiindikaator. Kõik liikuvad osad on paagi sees suletud, välistades oksüdeerumise ja tolmu kogunemise. Esipaneelil on mehaanilised blokeeringud, mis takistavad:

1. Maanduslüliti sulgemine, kui koormuslüliti on suletud

2. Kaablipesa katte avamine, kui maanduslüliti on avatud

Kaabli ühendus ja maandus

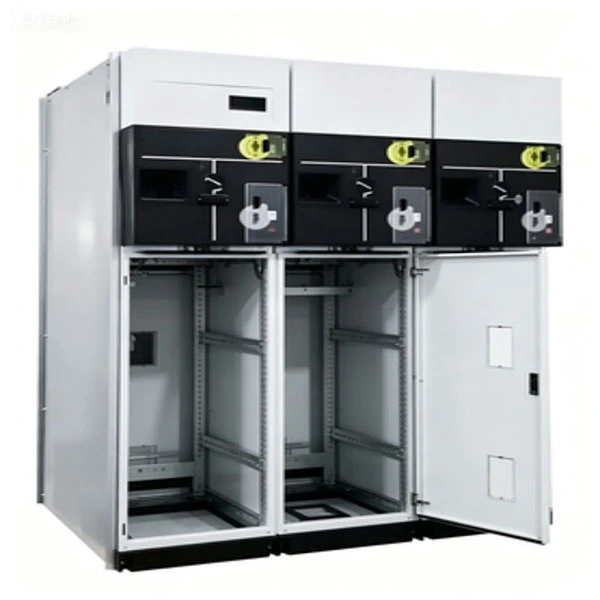

Kaablipesad on ette nähtud pingekoonuse toega ühe- või paralleelkaablite jaoks. Tavalised kaablikarbid aktsepteerivad termokahanevaid või külmkahanevaid otsmeid. Kõiki seadmeid läbib integreeritud vasest maandusvarras, millel on ohutuse tagamiseks kaks maanduspunkti.

Kvaliteedi ja testimise tagamine

Iga kompaktne suletud ja täielikult isoleeritud RMU läbib enne saatmist rutiinsed testid:

● Põhiahela takistuse mõõtmine

● Võimsussageduse pingetaluvuse test (42kV/1min 12kV puhul; 65kV/1min 24kV puhul)

● Välgumpulsi test (75 kV tipp 12 kV puhul; 125 kV tipp 24 kV puhul)

● Gaasilekke test (heeliumi massispektromeetria)

● Mehaaniline töökatse (200 tsüklit)

● Osalise tühjenemise mõõtmine (<5 pC)

● Sisemine kaare kinnitamine (tüübitest, teostab kolmanda osapoole labor)

● Kõik tooted vastavad standarditele IEC 62271-200, GB 3906, GB/T 11022 ja GB/T 3804.

Pakkimine ja kohaletoimetamine

Pakend: Põrutuskindla vahu ja niiskustõkkega puidust ekspordikastid. Iga seade on eraldi pakendatud vaakumkinnitusega plastikust koos kuivatusaine kottidega.

Lisatarvikud: Juhtkäepide, maanduskomplekt, varuosad O-rõngad, kaablikingad ja paigaldusjuhend.

Kohaletoimetamine: FOB Shanghai või Ningbo. Tavatarneaeg 25-35 päeva pärast tellimuse kinnitamist. Kiireloomuliste projektide jaoks on saadaval lennutransport.
