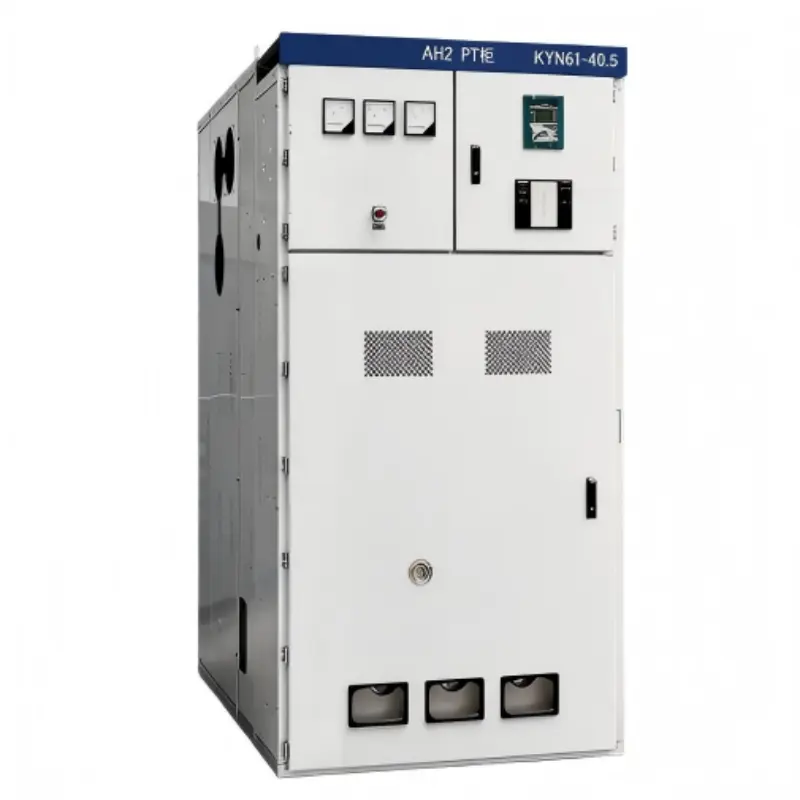

KYN kõrgepinge õhuisolatsiooniga paneellülitusseade

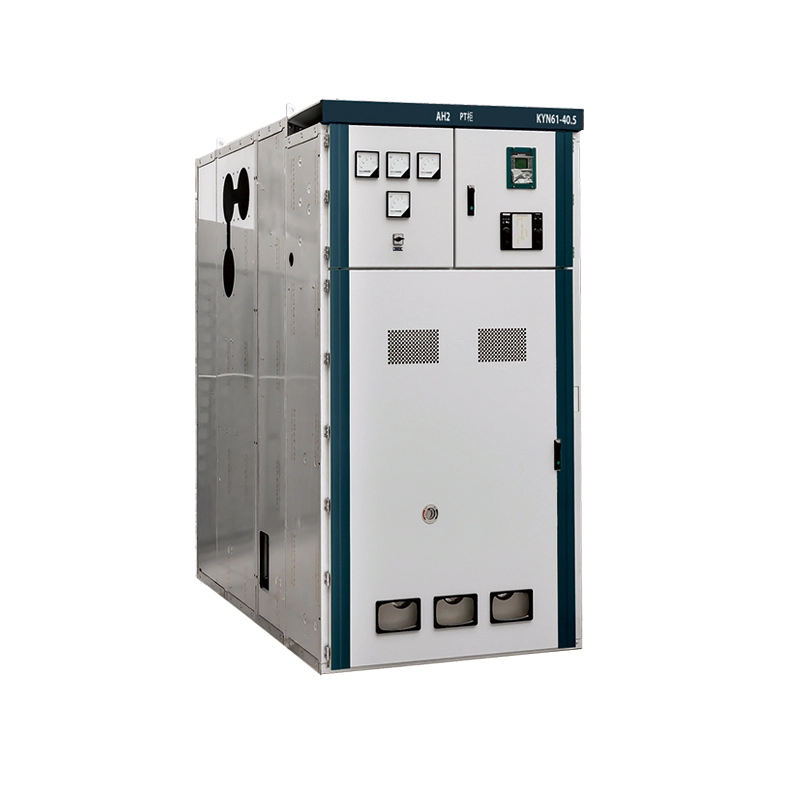

Mis on KYN-i kõrgepinge õhuisolatsiooniga paneellülitusseade?

Lülitusseade on metallkattega, õhuisolatsiooniga siseruumides olev keskpinge jaotusseade, mis on ette nähtud kolmefaasiliste vahelduvvoolusüsteemide jaoks, mis töötavad 3,6 kV kuni 40,5 kV, 50 Hz või 60 Hz.

Nimetus "KYN" järgib Hiina riikliku standardi nimetust

K – metallkattega

Y – käsikäru tüüp

N – siseruumides

Erinevalt gaasiisolatsiooniga lülitusseadmetest (GIS), mis kasutavad SF6, toetub KYN-seeria atmosfääriõhule kui peamisele dielektrilisele keskkonnale pingestatud osade ja maa vahel.

Mida see teha saab?

See KYN-i kõrgepinge õhuisolatsiooniga paneellülitusseade on keskne jaotur kõrgepinge elektriseadmete juhtimiseks, kaitsmiseks ja isoleerimiseks. Selle põhifunktsioonide hulka kuuluvad:

1. Elektrienergia vastuvõtmine ja jaotamine – põhisiin saab sissetulevat toidet trafolt või generaatorilt, seejärel jaotab selle mitmele väljaminevale toiteallikale. Iga sööturit saab iseseisvalt ümber lülitada.

2. Kaitske elektriliste rikete eest – integreeritud vaakumkaitselülitid (asuvad eemaldatavas käsikärus) rakenduvad automaatselt millisekundite jooksul ülekoormuse, lühise või maandusrikke tuvastamisel. Voolutrafod tajuvad viga; kaitsereleed käivitavad väljalülituskäskluse.

3. Eraldage seadmed hoolduseks – käsikäru saab püstitada "lahti ühendatud" asendisse, luues kaitselüliti ja fikseeritud esmaste kontaktide vahele nähtava õhupilu. Aknaluugid sulguvad automaatselt üle pingestatud fikseeritud kontaktide, võimaldades kaitselülitit ohutult kontrollida ilma kogu siini pinget välja lülitamata.

4. Pakkuge reaalajas mõõtmist ja jälgimist – voolutrafod (CT-d) ja pingetrafod (VT-d), mis on paigaldatud kaablikambrisse, edastavad signaale ampermeetritele, voltmeetritele, toitekvaliteedi analüsaatoritele ja kaugklemmseadmetele (RTU-d).

5. Lubage ohutu maandus – käsitsi käitatav maanduslüliti, mis on mehaaniliselt lukustatud käsikäru asendiga, võimaldab enne hooldustööde algust kaabli poole ohutult maandada.

6. Kooskõlastamine kaitsereleedega – kaasaegsed mikroprotsessoripõhised releed (valikuline) pakuvad suunatud liigvoolu, diferentsiaali, piiratud maandusviga ja kaitselüliti rikkekaitset. Side Modbusi või IEC 61850 kaudu võimaldab integreerida SCADA süsteemidesse.

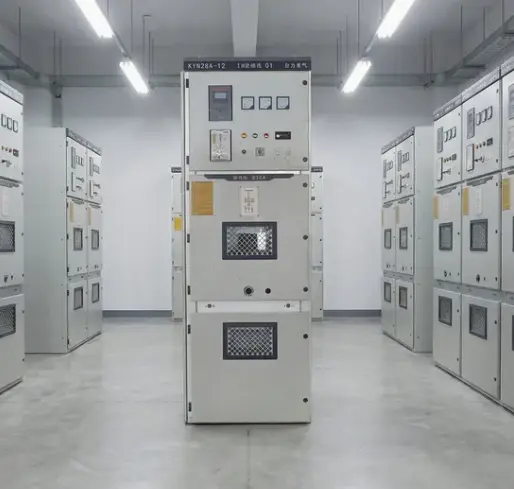

Sisuliselt on KYN kõrgepinge õhuisolatsiooniga paneellülitusseade keskpingevõrkude tööhobune – vastupidav, läbipaistev (õhuisolatsiooniga, et saaksite näha, mis toimub) ja ökonoomne sisepaigaldiste jaoks.

Toote parameetrid

Toote eelised

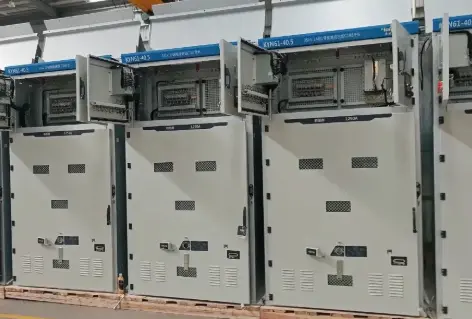

1. Tõeline metallkattega konstruktsioon koos lahterdamisega

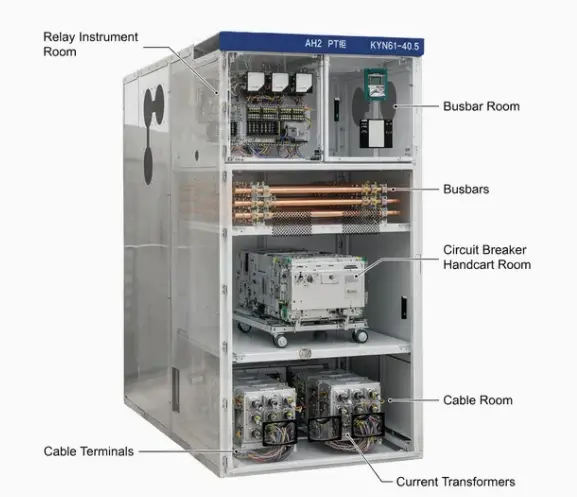

Meie KYN-i lülitusseade jagab paneeli neljaks täielikult eraldatud sektsiooniks:

● Siini kamber (tagumine ülaosa)

● Katkestaja käsikäru sahtel (keskel ees)

● Kaablipesa (tagumine alumine osa)

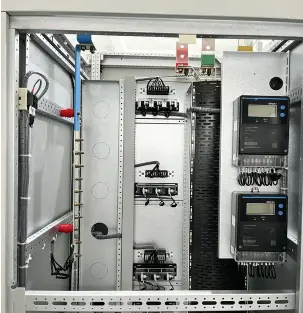

● Madalpinge instrumendiruum (ülemine ees)

Iga sektsioon on eraldatud 3 mm paksuste tsingitud terasest tõketega, millel on poltidega juurdepääsukatted. Selle eraldamisega saavutatakse:

● Vea piiramine – kui ühes sektsioonis tekib sisemine kaar, ei saa see levida külgnevatesse sektsioonidesse. Meie disain on läbinud IAC AFLR-i testimise kuni 40 kA 1 sekundi jooksul.

● Personaliohutus – operaatorid saavad käsikärule juurdepääsuks avada kaitselüliti sektsiooni ukse, kui siinid on pinge all, kuid täielikult suletud terastõkete taha.

● Paralleelhooldus – kaitselülitisektsiooni hooldamise ajal võib kaabli lõpetamise töö jätkuda.

2. Automaatsed aknaluugid kontakti kaitseks

Kui käsikäru liigub ühendatud asendist testasendisse, libisevad roostevabast terasest luugid automaatselt üle fikseeritud esmaste kontaktide (liini ja koorma pooled). Põhifunktsioonid:

● Materjal – 3 mm paksune roostevaba teras (mitte alumiinium ega plast)

● Töötamine – vedruga, tõrkekindel (luugid sulguvad isegi siis, kui mehhanism vedru puruneb – gravitatsioon aitab)

● Blokeering – luugid ei saa käsitsi avada, kui pole eemaldatud käsikäru ja kasutatakse spetsiaalset avamistööriista (hoiab ära volitamata juurdepääsu)

● Isolatsioon – indutseeritud pingete vältimiseks on aknaluugid tagaküljel kaetud 2 mm isoleeriva epoksiidiga

3. Õhuisolatsioon – SF6 gaasita

Erinevalt gaasiisolatsiooniga lülitusseadmetest (GIS) kasutab KYN kõrgepinge õhuisolatsiooniga paneellülitusseade isolatsioonikeskkonnana ainult atmosfääriõhku. See annab mitmeid eeliseid:

● Kasvuhoonegaaside heitkoguste null – SF6 globaalse soojenemise potentsiaal on 23 500 korda suurem kui CO2. EL-i ja paljude USA osariikide reguleerivad asutused piiravad SF6 kasutamist. Õhuisolatsiooniga KYN on tulevikukindel valik.

● Gaasi käitlemisseadmeid pole vaja – GIS vajab täitmiseks kalleid gaasikärusid, manomeetereid, lekkeandureid ja sertifitseeritud tehnikuid. KYN ei vaja ühtegi neist.

● Visuaalselt kontrollitavad õhuvahed – operaatorid näevad avatud kontakte või vahet käsikäru ja fikseeritud kontaktide vahel. SF6 seadmed peidavad kõik suletud korpuste taha.

● Madalam elutsükli kulu – gaasi täitmine puudub, perioodiline niiskuse testimine, tihendi vahetamine puudub. Õhk on tasuta.

5. Kõrge lühisetaluvusvõime

MeieKYN lülitusseadeachieves:

● Nimetatud lühiajaline vastupidavusvool – kuni 50 kA 3 sekundi jooksul

● Tipptakistusvool – Kuni 125kA

● Sisekaare klassifikatsioon – IAC AFLR 40kA/1s (juurdepääsetav eest, külgmiselt, tagant)

Need väärtused ületavad tavapäraseid kommunaalteenuste nõudeid (tavaliselt 25 kA või 31,5 kA 3 sekundi jooksul). Kõrge vastupidavus tuleneb:

● Topeltvolditud 2,5 mm siini tugiklambrid

● Hõbetatud vasest siinid minimaalse poldi pöördemomendiga 70 Nm

● Isoleeritud siinihülsid väldivad vibratsiooni all faasidevahelisi ülekandeid.

Toote omadused

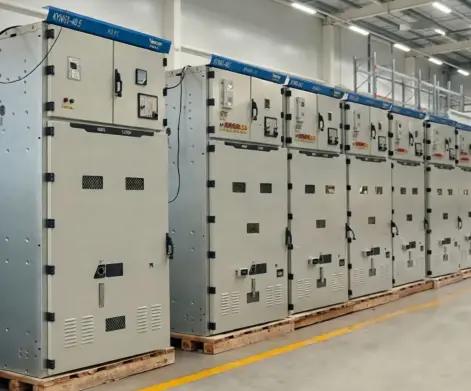

Tootmise üksikasjad

Raam ja korpus

1. Materjal: 2,5 mm külmvaltsitud terasraam; 3,0 mm sektsiooni tõkked

2. Vormimine: laseriga lõigatud, CNC-stantsitud, robot-MIG-keevitatud

3. Katmine: Üheksaetapiline protsess – E-coat krunt + polüesterpulbervärv, paksusega 100-120μm. Soolapihustus >1000 tundi

4. Värvus: RAL 7035 (helehall) standard

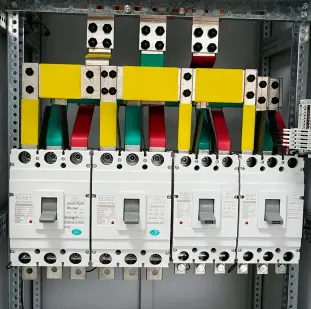

Siinisüsteem

1. Vask: 99,95% E-Cu, juhtivus ≥58 MS/m

2. Vuugid: hõbetatud (10 μm) + Belleville seibid, pöördemomendiga 70 Nm punase värvi märgistusega

3. Isolatsioon: termokahanevad leegiaeglustavad varrukad, osaline tühjendus <5pC 15kV juures

4. Tugiisolaatorid: ränidioksiidi täiteainega epoksü, roome ≥20mm/kV

Käsikäru tootmine

1. Šassii: pulbervärvitud must; neli MoS2-nailonrulli (kumbki kandevõime 500kg)

2. Rack: Acme juhtkruvi, 10 pööret katse ühendamiseks, pöördemoment <15 Nm

3. Kaitselüliti kinnitus: otsene poltkinnitus Lugao VCB või ABB VD4/Siemens 3AH jaoks

4. Abikontaktid: 8NO+8NC, hõbe-nikkel, 10A 250V AC

Pakendamine, saatmine ja müügijärgne teenindus

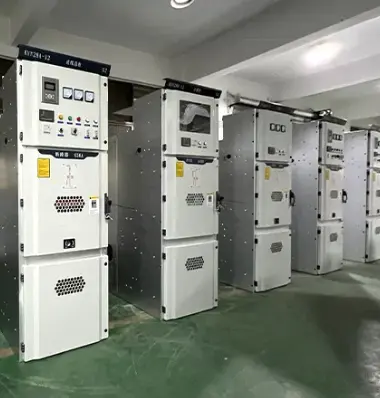

Pakendamine ja saatmine

Iga KYN-i õhkisolatsiooniga metallkattega jaotuskapp on kaitstud niiskuskindla kile, vaht- või nurgakaitsetega ning pakitud eksporditavatesse puitkarpidesse või tugevdatud kaubaalustesse vastavalt veonõuetele. Vaakumkaitselülitite käsikärud, instrumendid ja tarvikud võivad olla fikseeritud või eraldi kaitstud, et vähendada transportimise ajal liikumist. Kohaletoimetamist saab korraldada mere- või maismaatranspordiga vastavalt projekti sihtkohale.

Müügijärgne teenindus

Lugaopakub tehnilist tuge paigaldamiseks, kasutuselevõtuks ja kasutamiseks vastavalt kinnitatud tellimuslepingule. Enne saatmist saab esitada elektrijoonised, sekundaarsed juhtmestiku skeemid, kasutusjuhised ja rutiinsete testide aruanded. Garantiitingimused ja varuosade tugi tagatakse vastavalt lepingule ja kinnitatud tehnilisele kokkuleppele.
