XGN kasti tüüpi fikseeritud tüüpi kõrgepinge lülitusseade

Mis see seade on?

XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseade (XGN tähistab "kasti tüüpi fikseeritud tüüpi") on metallist suletud,siseruumides kõrgepinge jaotusseadmedkokkupanek. Seda kasutatakse peamiselt kolmefaasilistes vahelduvvoolusüsteemides, mille nimipinge on 6 kV, 10 kV, 20 kV või 35 kV ja nimisagedus 50/60 Hz.

Mida see teeb?

Seda seadet kasutatakse elektrienergia vastuvõtmiseks ja jaotamiseks, samuti elektriliinide ja trafode juhtimiseks, kaitsmiseks ja jälgimiseks. Erinevalt väljatõmmatavast tüüpi lülitusseadmetest kasutavad XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusaparaadid fikseeritud kinnitusega kaitselüliteid ja eralduslüliteid, millel on nähtavad isolatsioonivahed, muutes selle jäigemaks, kulutõhusamaks ja hõlpsamini hooldatavaks paljudes keskmise suurusega tööstuslikes ja kaubanduslikes rakendustes.

Mudelikoodi jaotus:

XGN – kast-tüüpi Fikseeritud tüüpi siseruumides metalliga suletud

Kast-tüüpi – täielikult suletud metallkorpus

Fikseeritud tüüp – Pealülituskomponentide fikseeritud paigaldus

Tüüpilised rakendused:

Elektrijaotusruumid tehastes, elamukompleksides, kaubanduskeskustes, haiglates, andmekeskustes ja taastuvenergia jaamades.

Toote kirjeldus

XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseade on standardiseeritud, ökonoomne ja väga töökindel jaotusseade. Selle põhikonstruktsioon sisaldab fikseeritud kinnitusega vaakumkaitselülitit, kolmeasendilist eralduslülitit, voolutrafosid, pingetrafosid ja terviklikku blokeerimismehhanismi. Korpus on valmistatud kvaliteetsest külmvaltsitud terasest või roostevabast terasest, mis on suurepärase korrosioonikindluse tagamiseks kaetud elektrostaatilise pulbriga.

Peamised elektrilised parameetrid: nimipinge 12kV (24kV/40,5kV valikuline), nimivool kuni 3150A, lühiskindlus kuni 40kA. Thelülitusseadmedvastab täielikult GB3906 ja IEC62271-200 standarditele.

Selle kompaktne disain (tavaline laius 800 mm, sügavus 900 mm, kõrgus 2200 mm) säästab väärtuslikku põrandapinda. Kõik kõrgepinge sektsioonid on täielikult suletud ja blokeeritud, tagades ohutu töö. Esipaneelil on selged jäljendiskeemid, märgutuled ja hädaabilülitid.

XGN Box-tüüpi fikseeritud tüüpi kõrgepinge lülitusseade sobib eriti hästi projektidele, kus lihtne kasutamine, madalad eelkulud ja lihtne hooldus on eelistatavamad kui väljatõmbe konfigureeritavus.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

1. Fikseeritud tüübi lihtsus – madalam tõrkemäär

Ei mingeid keerulisi liikuvaid rööpakonstruktsioone. XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseadmed kasutavad polt- või otsekontaktiga ühendusi, mis vähendab oluliselt mehaaniliste rikete ohtu.

2. Nähtavad ühenduse katkestamise kontaktid – lukustamise/sildistamise jaoks ohutu

Eralduslüliti tagab selgelt nähtavad kontaktiasendid. Operaatorid saavad enne hooldust visuaalselt kinnitada vooluahela eraldamist – see on kriitilise tähtsusega turvaeelis vanema õli- või mini-tüüpi käigukasti ees.

3. Kompaktne ja ruumisäästlik

12kV versioonide laius kuni 600 mm. Ideaalne piiratud ruumiga alajaamade moderniseerimiseks.

4. Täielikult blokeeritud – hoiab ära väärkasutamise

Mehaanilised ja elektrilised blokeeringud kaitselüliti, eralduslüliti ja esikaane vahel vastavad "viie ennetamise" nõuetele.

5. Kohandatav karmi keskkonna jaoks

Kondensatsioonivastased kütteseadmed ja IP4X esikorpus tagavad usaldusväärse töö niiskes või tolmuses keskkonnas.

Kasutusalad

● Tööstusettevõtted – tootmisliinide toide

● Ärikompleksid – peajaotusruum

● Andmekeskused – varutoite lülitus

● Tuule-/päikeseelektrijaamad – keskpinge kogumine

● Haiglad – kahekordne toitelülitus fikseeritud käiguga

Küsimused ja vastused

K: Mis vahe on teie XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseadmel ja väljatõmbetüübil (nagu KYN)?

V: Suurepärane küsimus. XGN Box-tüüpi fikseeritud tüüpi kõrgepinge lülitusseadmetel on fikseeritud kaitselülitid. Te ei saa kaitselülitit välja rullida, kuid saate jäigema konstruktsiooni, madalamad eelkulud ja lihtsama hoolduse. Rakenduste jaoks, kus kõrge kättesaadavusega liiasus ei ole kriitiline (nt vähem kui 500 toimingut aastas), on fikseeritud tüüp säästlikum ja töökindlam.

uks.

Tootmise üksikasjad

1. Korpuse tootmine

Külmvaltsitud terasplaat (paksus ≥ 2 mm) või 304 roostevaba teras

Majas painutamine, keevitamine ja pinnatöötlus

Elektrostaatiline pulbervärvimine (paksus ≥60μm, soolapihustustest ≥240h)

2. Põhikomponendid

Fikseeritud kinnitusega vaakumkaitselüliti (kaubamärk: Lugao / valikuline Siemens, ABB)

Kolmeasendiline nähtava katkestusega eralduslüliti

Vasest siinid (tinatatud või hõbetatud)

Voolu-/pingetrafod (täpsusklass 0,5 / 0,2S)

3. Sisemine juhtmestik

Juhtmete numbrid, klemmiplokid ja plastkanalid on selgelt märgistatud

Sekundaarset juhtmestikku testiti 2 kV juures 1 minuti jooksul

Kõik juhtmed leegiaeglustavad ja 105°C

4. Tehase testimine

Toitesageduse pingetaluvuse test

Peaahela takistuse mõõtmine

Mehaaniline töökatse (≥ 200 korda)

Blokeerimisfunktsiooni kontrollimine

Osalise tühjenemise mõõtmine (≤10pC)

XGN vs KYN lülitusseadmed

Valige XGN-i fikseeritud tüüpi lülitusseadmete jaKYN väljatõmmatav lülitusseade sõltub teie projekti nõuetest, hooldusstrateegiast ja eelarvest. XGN-jaotusaparaat on mõeldud rakenduste jaoks, mis seavad esikohale töökindluse, lihtsa töö ja madalamad investeerimiskulud, samas kui KYN-jaotusseadmed sobivad paremini süsteemidele, mis nõuavad sagedast hooldust või suurt tööpaindlikkust.

Sertifitseerimine ja kvaliteedi tagamine

● Vastab standardile IEC 62271-200

● GB 3906 sertifikaat

● Testitud sisekaarvike (IAC A-FL) – valikuline

● ISO 9001:2015 tehase juhtimissüsteem

● Tüübikatsete aruanded riiklikust kõrgepingeseadmete katsejaamast (Xi'an / Peking)

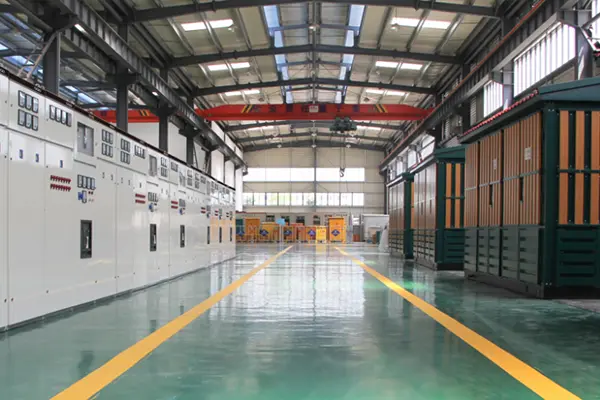

Meie XGN lülitusseadmeid toodetakse kaasaegses tootmisüksuses, mis on varustatud CNC laserlõikeseadmete, CNC painutuskeskuste, robotkeevitussüsteemide, vasksiinide töötlemisliinide ja laiaulatuslike kõrgepinge testimislaboritega. Teie XGN Box-tüüpi fikseeritud tüüpi kõrgepinge jaotusseade tarnitakse koos täieliku testiaruannete, juhtmestiku skeemide ja kasutusjuhenditega nii inglise kui ka hiina keeles.

Eelised võrreldes konkurentidega – miks valida Lugao?

Pakendamine ja kohaletoimetamine

Pakendi standard

● Üksikud ülitugevast vineerist korpused niiskuskindla kilega

● Komponentide sisemine vahtpolster

● Kõik väljuvad klemmid on kaetud isoleerkorkidega

● Siini sektsioonid eraldi pakitud siltidega

Saatmismärgid

● Tellimuse number, sihtkoht, kaal, sildid "Fragile" ja "No Stack".

Kohaletoimetamise valikud

● FOB Ningbo / Shanghai

● Juhtimisaeg: standardkonfiguratsiooni puhul 15–25 päeva

Müügijärgse teeninduse kohustus

● Garantiiperiood – 12 kuud alates tarnekuupäevast (teenuslepingu alusel pikendatav 24 või 36 kuuni)

● Tehniline tugi – eluaegne tasuta konsultatsioon; kaugtõrkeotsing tööpäevade jooksul 2 tunni jooksul

● Field Service – saadaval on paigaldusjuhised; rikete käsitlemine kohapeal vastavalt vajadusele (garantii ajal tasuta)

● Varuosade tarnimine – ühised varuosad; kiireloomuliste tellimuste puhul kulleriga kohaletoimetamine järgmisel päeval
