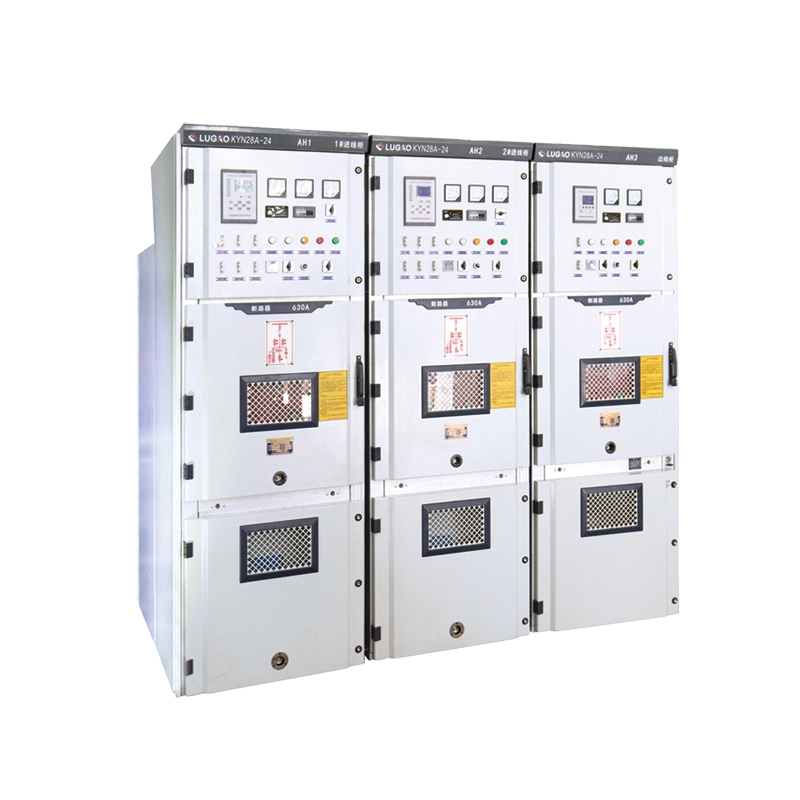

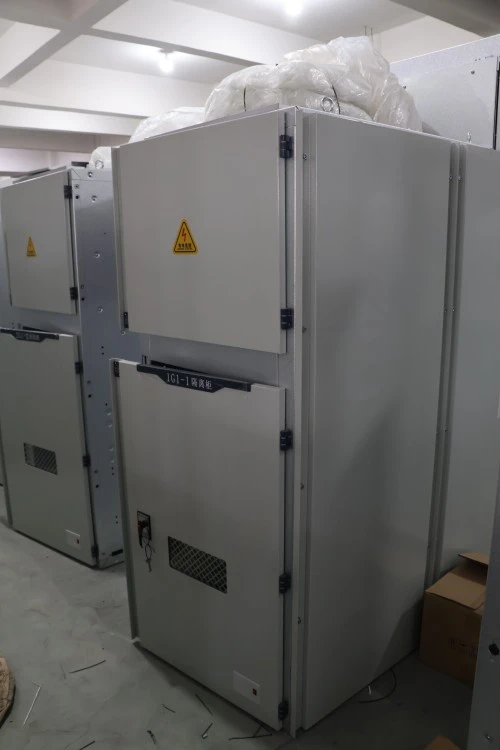

35kV KYN alajaama soomustatud väljatõmmatav lülitusseade

Mis see seade on?

35 kV KYN alajaama soomustatud väljatõmmatavat tüüpi jaotusseade on tehases kokkupandud, metallist suletud,siseruumides kõrgepinge jaotusseadmedmõeldud 40,5 kV (35 kV nominaal) kolmefaasiliste vahelduvvoolusüsteemide jaoks. See kuulub KYN seeriasse ja seda kasutatakse kommunaalalajaamades, tööstuselektrijaamades, suurtes kaubanduskompleksides ja taastuvenergia kogumisjaamades.

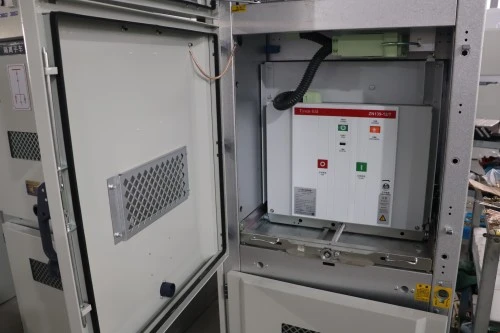

Erinevalt fikseeritud tüüpi lülitusseadmetest, kus kaitselülitid on paigale poltidega kinnitatud, on sellel soomustatud väljatõmmataval tüübil liikuv kaitselülitikäru, mida saab rullida kolme erinevasse asendisse: töö-, katse-/isolatsiooni- ja väljatõmbeasendisse. See disain võimaldab vigase kaitselüliti mõne minuti jooksul välja vahetada ilma kogu siini pinget välja lülitamata – see on pideva toiteallika jaoks kriitiline eelis.

Mida see teeb?

Selle seadme põhiülesanne on vastu võtta 35 kV sissetulevat toidet trafolt või õhuliinilt, kaitsta allavoolu vooluvõrku kaitselülititega ja jaotada elektrit väljuvatele toiteallikatele, nagu keskpingemootorid, sekundaartrafod, kondensaatoripangad või suured tööstuslikud koormused. 35kV KYN alajaama soomustatud väljatõmmatavat tüüpi jaotusseade pakub ka:

● Isolatsioon – nähtav lahtiühendamine ohutuks hoolduseks

● Kaitse – liigvool, maandusrike ja lühise väljalülitus releede või IED-de kaudu

● Mõõtmine – alajaama SCADA pinge ja voolu mõõtmine

● Blokeering – mehaaniline viieosaline ennetussüsteem inimlike vigade kõrvaldamiseks

Mudelikoodi jaotus

Toote funktsioon ja rakendus

Toote funktsioon

Funktsioon 1: tõeline soomustatud väljatõmmatav konstruktsioon

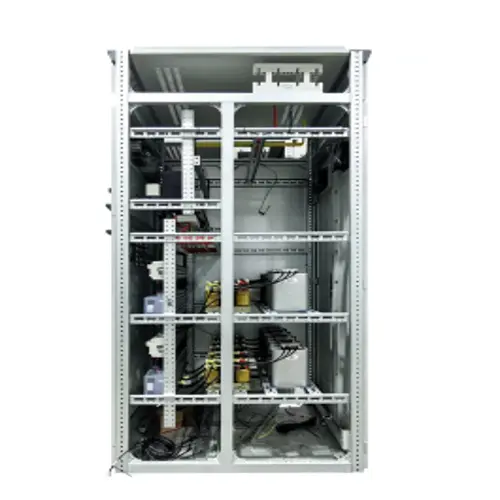

Väljatõmmataval metalliga suletud lülitusseadmel on eraldi terasplaadist sektsioonid kaitselüliti, siini, kaabli otsaku ja madalpinge juhtimise jaoks. Iga sektsioon on maandatud ja kaare välgu levimise eest isoleeritud.

Funktsioon 2: viie ennetava mehaaniline blokeering

Viie ennetussüsteem on täielikult mehaaniline, mitte tarkvarast sõltuv. See takistab füüsiliselt:

1. Kaitselüliti sulgemine suletud maanduslülitiga

2. Esikaane avamine suletud kaitselülitiga

3. Kaitselüliti liigutamine positsioonide vahel pinge all

4. Maanduslüliti töötamine pingestatud juhtmetega

5. Kaitselüliti sulgemine ilma juhtvooluta

Funktsioon 3: kõrge kaare rikke piiramine

Sisekaare klassifikatsiooni (IAC) testiti 31,5 kA 1 sekundi jooksul. Kaarklapid suunavad rõhu ülespoole ja operaatoritest eemale.

Funktsioon 4: kõrgepinge isolatsiooni töökindlus

Faasi-faasi ja faasi-maa kliirensid ületavad IEC 62271-200 miinimumi. Kõik siinid on termokahaneva isolatsiooniga või kaetud koroonavastase varjestusega.

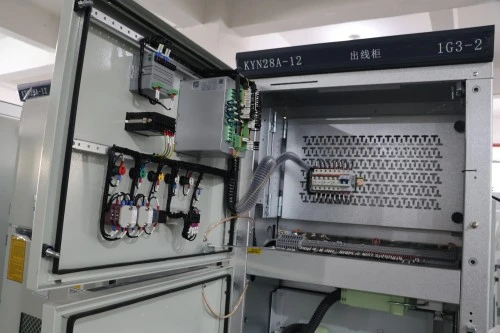

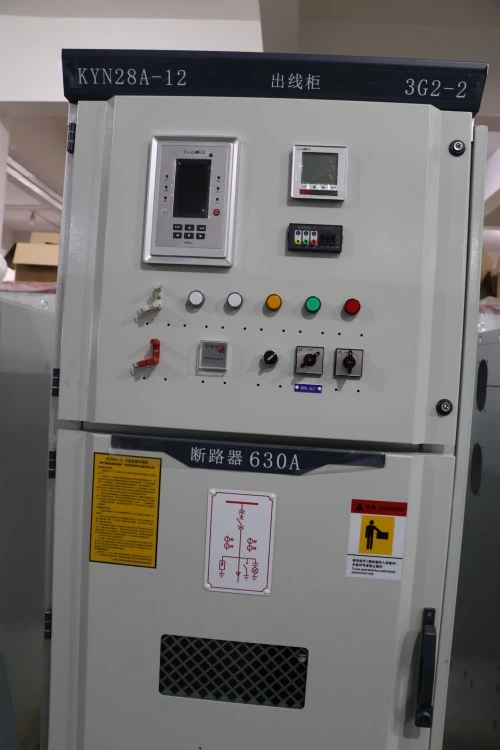

Funktsioon 5: intelligentne jälgimine ja kaugjuhtimine

Standardne IED (intelligentne elektrooniline seade) RS485/Modbus või IEC 61850 GOOSE sõnumivahetusega. Kaitselüliti asendi, vedru laetuse oleku, SF6 (kui kasutatakse), temperatuuri ja osalise tühjenemise jälgimine reaalajas.

Toote spetsifikatsioonid

Miks valida konkurentide asemel Lugao Power Co., Ltd?

Miks kliendid meid korduvalt valivad:

Me ei lõika nurki isolatsioonivahe, siini materjali ega lukustuse vastupidavuse osas. Iga meie tehasest väljuv KYN-i lülitusseade läbib täieliku 95 kV vastupidavuse testi – mitte alandatud pinge "rutiinse" testi. Pakume ka paneelispetsiifilisi juhtmestiku skeeme CAD- ja PDF-vormingus, mitte üldmalle.

Packaging, Delivery & After-Sales Service

Pakendamine

Iga 35kV KYN-alajaama soomustatud väljatõmmatavat tüüpi lülitusseadme paneel on pakitud VCI roostevastasesse paberisse + plastkilesse

1. Seejärel suletakse fumigatsioonisertifikaadiga vineerkasti, mille kõik nurgad ja servad on vahtpolsterdatud

2. Purustuskäru tarnitakse väljatõmmatud asendis, lukustatud transpordiklambritega

3. Siinid on lahti võetud, eraldi pakitud, märgistatud faasi ja paneeli numbriga

4. Sekundaarsed pistikud, riiulikäepidemed, maandusvõtmed ja varukaitsmed, mis on pakitud ilmastikukindlasse lisatarvikute karpi LV-sektsiooni sees

5. Silikageelist kuivatusaine kotid, mis on lisatud niiskustundlikele saadetistele (merevedu)

Saatmine

1. Merevedu: 40 jalga HC konteiner mahutab 6–8 paneeli (olenevalt mõõtmetest)

2. Kaubavedu maismaal: vibratsioonivastaste turvapatjade ja rihmadega platvormveok

3. Incoterms: EXW (tehas), FOB ningbo

4. Saadetisega kaasas olev dokumentatsioon

5. Üldine paigutusjoonis (ehitatud kujul)

6. Üherealine diagramm paneelide nummerdamisega

7. Juhtmete skeem (A3 suurus, lamineeritud)

8. Materjaliarve (kaitselülitid, CT-d, VT-d, releed)

9. Rutiinse testi aruanne (allkirjastatud QA)

10. Kasutusjuhend (inglise või kohalikus keeles)

11. Blokeerimismaatriks ja võtmete ajakava (kui kasutatakse võtmeblokeeringut)

Müügijärgse teeninduse kohustus

1. Garantiiperiood: 12 kuud alates tarnekuupäevast (tasulise teeninduslepinguga pikendatav 24 või 36 kuuni)

2. Tehniline tugi: eluaegne tasuta kaugkonsultatsioon. Meie insenerid vaatavad enne tarnimist teie üherealise diagrammi ja relee seaded üle.

3. Väliteenindus: paigaldusjärelevalve, kasutuselevõtu abi, rikete diagnostika. Garantiiajal tasuta (reisimine ja majutus on tasuline). Pärast garantiid tasutakse päevahinnaga + osad.

4. Varuosade tarnimine: kaitselülitid, primaarkontaktid, sekundaarsed pistikud, riiulikäepidemed, maanduslülitid, temperatuuriregulaatorid ja blokeerimiskomponendid, mida hoitakse laos. Kriitiliste varuosade saatmine järgmisel päeval DHL-i/FedExi kaudu.

Korduma kippuvad küsimused

K1: Kas 35kV KYN-alajaama soomustatud väljatõmmatavat tüüpi jaotusseadmeid saab kasutada kompaktses alajaamas õues?

V: Standard: IP4X (ainult siseruumides).

Valik: IP54 ilmastikukindla katuse ja sundventilatsiooniga välikapp, millel on mitu paneeli.

Tegevus: hinnapakkumise küsimisel märkige „välistingimustes”.

2. küsimus: kuidas kontrollida viie ennetava blokeeringut enne pingestamist?

A: Järgige samm-sammult testi käsitsi (põhitest: 10 min).

Võtmete kontrollimine: kaitselüliti avatud + maandus suletud → peaks blokeerima riiuli sissetõmbamise. Kaitselüliti suletud → esiuks peaks jääma lukustatuks.

Soovitus: katsetada kasutuselevõtu ajal ja iga 6 kuu järel.

Q3: esmaste lahtiühendamiskontaktide eluiga ja asendusindikaator?

A: hõbetatud vaskkontaktid: hinnatud 5000 toimingu jaoks.

Kulumisnäidik: kontaktsõrmel on näha punane joon → asendada.

Tüüpiline alajaam (üks kord aastas riiulid): kestab 30+ aastat. Sagedane kasutamine (kaarahjud): mõõta kontakttakistust igal aastal.
