Kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseade

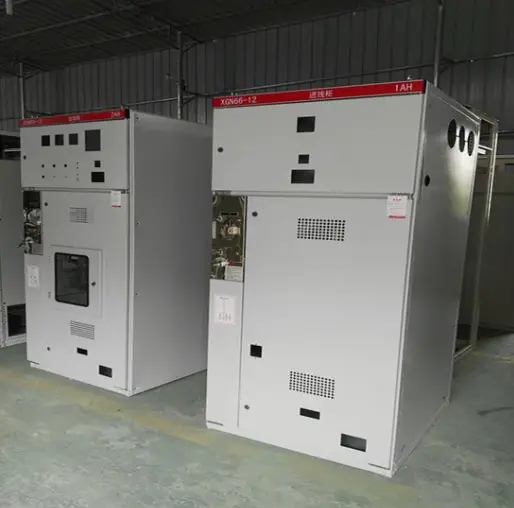

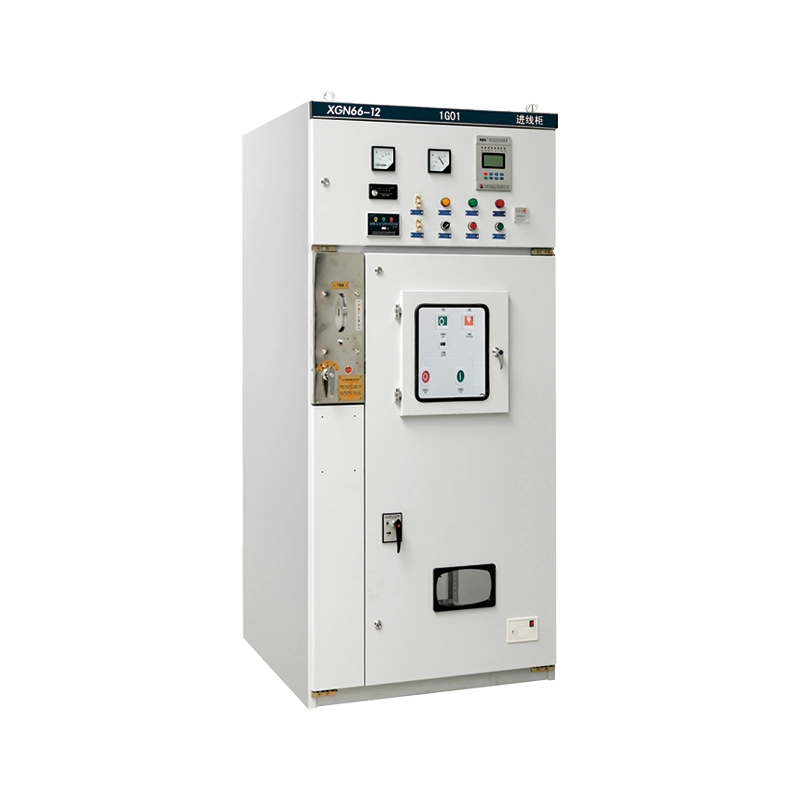

Kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseade (mudel: XGN66-12) on siseruumides olev õhuisolatsiooniga lülitusseadmete komplekt. See on mõeldud kolmefaasiliste vahelduvvoolu 50/60 Hz toitesüsteemide jaoks, mis töötavad nimipingel 3,6 kV, 7,2 kV ja 12 kV.

Erinevalt joonistatavatest variantidest kasutab see fikseeritud vahelduvvoolu metallist suletud lülitusseade fikseeritud vaakumkaitselülitit ja struktureeritud isolatsioonisüsteemi. See disainifilosoofia lihtsustab põhiahelate ühendusi, suurendab mehaanilist stabiilsust ja pakub kulutõhusat lahendust, ilma et see ohustaks ohutust. Korpus on valmistatud kõrgtugevatest külmvaltsitud terasplaatidest, mis on keevitatud ja poltidega kinnitatud, et moodustada tugev konstruktsioon, mis on vastupidav deformatsioonile transpordi ja kasutamise ajal. See toimib kriitilise liidesena elektrienergia vastuvõtmiseks võrgust ja selle jaotamiseks trafodele, mootoritele ja muudele kõrgepingekoormustele, pakkudes integreeritud juhtimis-, mõõtmis- ja kaitsefunktsioone ühes kompaktses ruumis.

Toote funktsioon ja rakendus

Põhifunktsioonid (küsimuste ja vastuste stiil)

K: Mis teeb selle kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseadme "fikseeritud" disaini paremaks kui väljavõetavad tüübid?

V: Lihtsus ja tugevus. Kuna põhikomponendid on fikseeritud, on primaarahela ühendused tugevamad ja vähem altid liikuvate käsikärude kulumisprobleemidele. See disain võimaldab väiksemat kapi mahtu (ligi 50% väiksem kui traditsioonilistel konstruktsioonidel), mistõttu sobib see ideaalselt piiratud ruumiga sisealajaamade jaoks. Samuti pakub see üldiselt madalamaid esialgseid hankekulusid, säilitades samal ajal "viiekindla" blokeerimismehhanismi, et vältida väärkasutust.

K: Kuidas tagab Lugao Power töötava personali ohutuse?

V: Ohutus on mehaanikasse sisse ehitatud. Thelülitusseadmedon varustatud kohustusliku mehaanilise lukustussüsteemiga pealüliti, lahklüliti ja kapi uste vahel. Kõrgepinge fikseeritud vahelduvvoolu metallist suletud jaotusseadmel on nähtav murdepunkt (eralduslüliti), mis võimaldab operaatoritel enne hooldust visuaalselt kinnitada, et toide on välja lülitatud, järgides ülemaailmseid elektriohutusstandardeid. Lisaks on sellised komponendid nagu lahklüliti GN30-12 täielikult suletud, et vältida kaare välguga kokkupuudet.

K: Millistes keskkondades saab seda toodet kasutada?

V: See toode on mõeldud kasutamiseks karmides tööstuskeskkondades. See töötab usaldusväärselt temperatuurivahemikus -25 °C kuni +40 °C ja kõrgustel kuni 1000 m (suuremate kõrguste jaoks kohandatav). Seda kasutatakse laialdaselt:

1. Elektrijaamad ja alajaamad: Peamise sissetuleva/väljuva üksusena.

2. Tööstus- ja kaevandusettevõtted: raskete masinate ja trafode juhtimiseks.

3. High-rise Buildings: For power distribution rooms in basements or technical floors.

4. Taastuvenergia: tuule- või päikeseparkide sünkroniseerimispunktina.

K: Kas see kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseade toetab lihtsat hooldust?

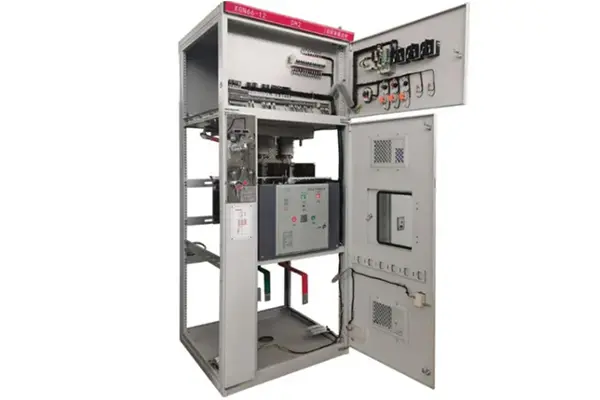

V: Absoluutselt. Hoolimata sellest, et see on "parandatud", on hooldus lihtne. Esipaneel võimaldab hõlpsat juurdepääsu kaitselüliti lahtrile ja siini kamber on ülalt isoleeritud. Kaitsmete vahetamine (kaitsmete kombinatsioonides) on lihtne ja ohutu.

Tootmise üksikasjad ja kvaliteedi tagamine

Tehniline käsitöö

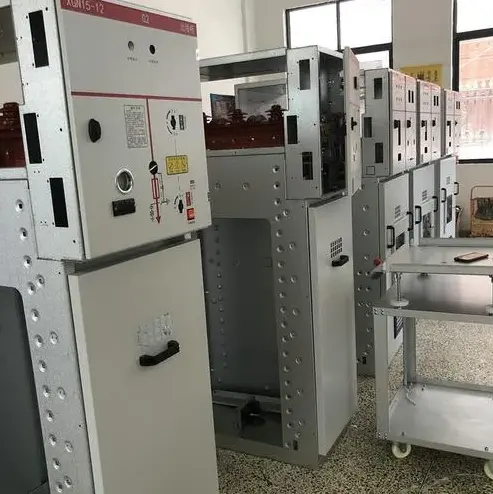

● Täiustatud tootmine: metallkorpust töödeldakse CNC-stantsimis-, painutus- ja lõikamismasinatega, tagades suure täpsuse ja vahetatavuse. Raam on kokku pandud ülitugevate poltidega, välistades keevitamise deformatsiooni.

● Isolatsiooni jõudlus: süsteem kasutab peamise isolatsioonikeskkonnana õhku. Kuid optimeeritud siini faasivahede ja suure roomamisvõimega isolaatorite kasutamise tõttu läbib kõrgepinge fikseeritud vahelduvvoolu metallist suletud lülitusseade kergesti 42 kV toitesageduse vastupidavuse pingetesti.

● Blokeerimismehhanism: kasutame usaldusväärset "viie ennetava" blokeerimissüsteemi:

1. Takistab kaitselüliti sulgumist, kui maanduslüliti on suletud.

2. Takistab maanduslüliti sulgumist, kui kaitselüliti on suletud.

3. Takistab esi-/tagapaneelide avanemist, kui kaitselüliti on pinge all.

Sertifikaadid

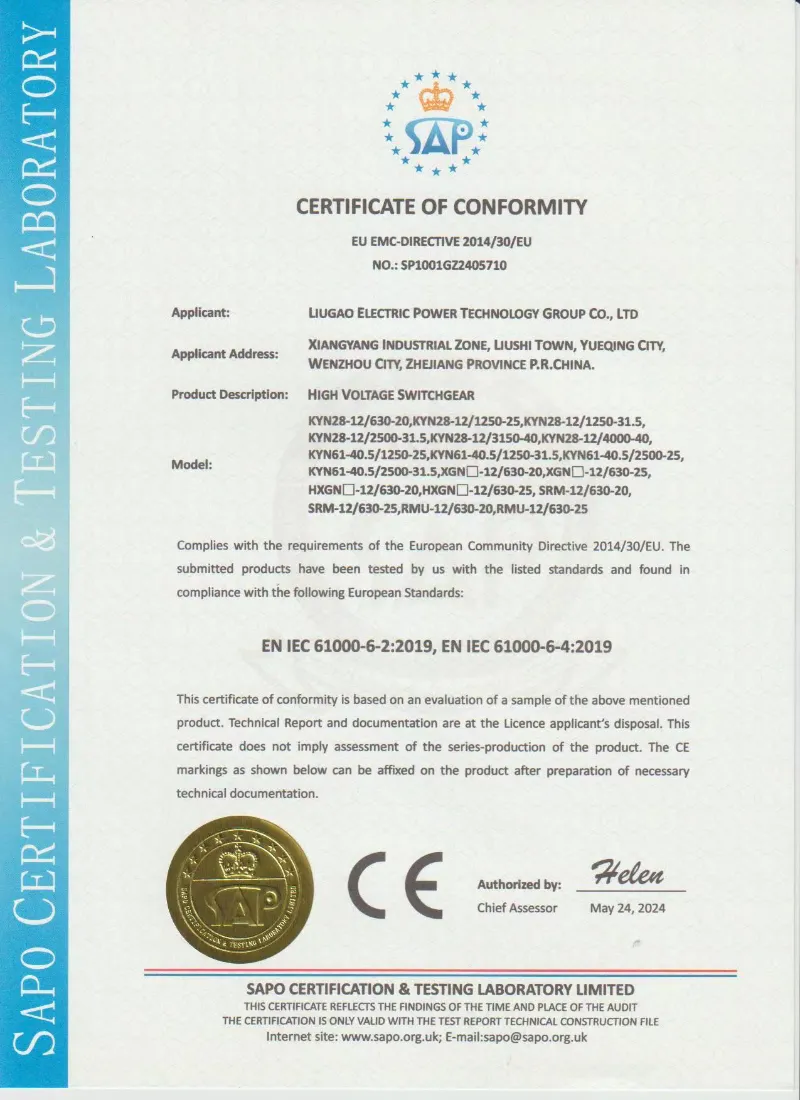

● Lugao Power Co., Ltd.järgib rangeid rahvusvahelisi juhiseid. Meie XGN66-12 seeria on täielikult tüübitestitud ja vastab standardile IEC 62271-200 (vahelduvvooluga metallist suletud lülitus- ja juhtimisaparaat). Omame oma tootmisüksusele ka ISO 9001 sertifikaate, mis tagab ühtlase kvaliteedi.

Toote parameeter (spetsifikatsioon)

Õige reitingu valimine on ülioluline. 1000 kVA trafo jaoks 12 kV juures soovitame potentsiaalsete rikkevoolude tõhusaks käsitlemiseks kasutada 630 A nimivoolu, mille lühiajaline vastupidavus on 25 kA. Konsulteerige meie inseneridega koormusspetsiifiliste arvutuste tegemiseks.

Miks valida Lugao Power Co., Ltd.?

Tõestatud eksporditeadmised:Viimase 5 aasta jooksul on Filipiinidel, Vietnamis, Saudi Araabias ja Nigeerias edukalt kasutusele võetud üle 500 üksuse, mistõttu meie pakendamislahendused (sh tugevdatud teraskastid ja VCI korrosioonivastane kile) on pikamaa merekaubaveo ja niiske sadama ladustamise jaoks lahingutestitud.

Tõeline kohandamine:Lisaks RAL-värvide sobitamisele pakume kohandatud CT/VT suhteid ja abikontaktide konfiguratsioone, mis sobivad teie olemasolevate kaitsereleeskeemidega (ühildub ABB/Siemensi/Schneideriga).

Agiilne tarneahel:Kasutades oma kohalikku komponentide ökosüsteemi, garanteerime 15–20-päevase teostusaja, mis on oluliselt kiirem kui Euroopa kolleegidel, ilma et peamiste komponentide kvaliteeti ohverdaks (VS1/ZN63 vaakumkatkestid).

Müügijärgne vastus

Vihjeliin:Tehnilistele küsimustele vastati 2 tunni jooksul (24/7).

Varuosade logistika:Kriitilised varuosad tarnitakse DHLi/FedExi kaudu 48 tunni jooksul.

Digitaalne dokumentatsioon:Pakume enne laeva väljumist pilvelingi kaudu täielikke ingliskeelseid juhtmestiku skeeme, SLD-sid ja kasutusjuhendeid, mis võimaldab teie saidi meeskonnal eelnevalt valmistuda.
