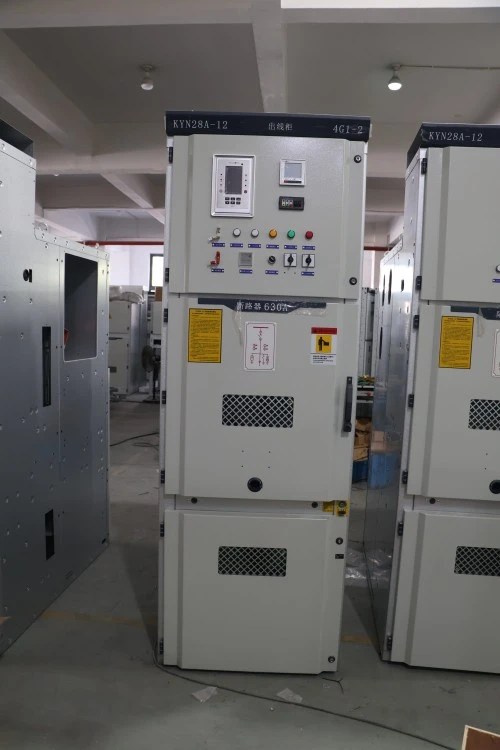

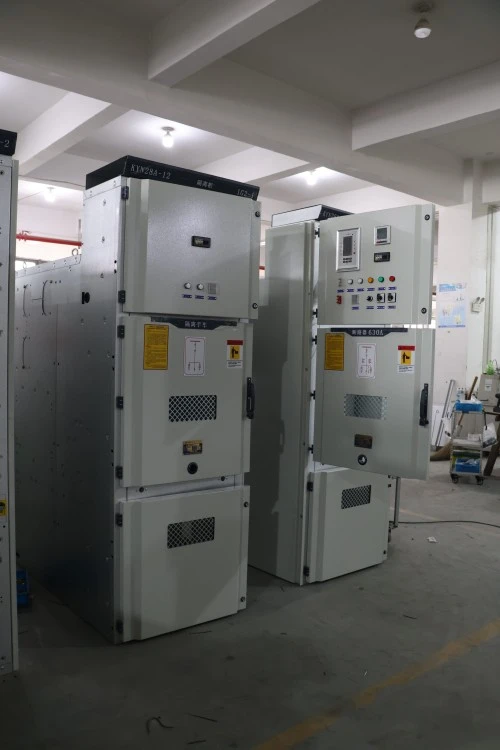

KYN Center Type Viie ennetava blokeeringuga kõrgepinge lülitusseade

KYN-i keskuse tüüpi viie ennetava blokeeringuga kõrgepinge jaotusseade on täielikult kokkupandud, metallist suletud, väljatõmmatavat tüüpi lülitusseade, mida kasutatakse peamiselt 3,6 kV kuni 12 kV kolmefaasilistes vahelduvvoolusüsteemides. See on ette nähtud ühe või kahe siini konfiguratsioonide jaoks koos haru toiteseadmetega.

Mis see varustus on?

See seade on kõrgepinge elektrijaotuskapp, milles on kaitselülitid, lahklülitid, maanduslülitid, voolutrafod, pingetrafod ja kaitsereleed. Selle tunnusjooneks on "viie ennetava blokeeringu" mehhanism, mis takistab füüsiliselt:

1. Sulgemine suletud maanduslülitiga

2. Esikaane avamine suletud kaitselülitiga

3. Kaitselüliti sisestamine või eemaldamine, kui lüliti on suletud

4. Maanduslüliti kasutamine pinge all

5. Kaitselüliti sulgemine ilma juhtvooluta

Mida see teeb?

See võtab ohutult vastu elektrienergiat trafost või sissetulevast liinist ja jaotab selle väljaminevatele toiteallikatele, nagu mootorid, trafod, kondensaatoripangad või sekundaaralajaamad. KYN Centeri tüüpi viie ennetussüsteemiga blokeeringuga kõrgepinge jaotusseade on keskpinge tööstus- ja kommunaalvõrkude selgroog.

Mudelikoodi jaotus:

● KYN – K: metallkattega Y: väljatõmbetüüp N: siseruumides

● Keskmise tüüp – Modulaarne keskkaitselüliti konfiguratsioon

● Viie ennetusblokeering – mehaaniline ja elektriline veakindel

● Kõrgepinge jaotusseade – nimipinge kuni 12kV

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

1. Kõrge ohutus – viie ennetava blokeeringuga

KYN Centeri tüüpi viie ennetava blokeeringuga kõrgepinge jaotusseadmel on kohustuslikud mehaanilised blokeeringud kaitselüliti, isolatsioonikontaktide, maanduslüliti ja esipaneelide vahel. See välistab operaatori vea ohu – kaarevälgujuhtumite #1 põhjus.

2. Kompaktne moodulkonstruktsioon

Väljatõmmatav kaitsekäru libiseb sujuvalt rööbastel, millel on kolm erinevat asendit: töö-, katse-/isoleeritud ja väljatõmmatud. See võimaldab hooldada ilma kogu siini pinget välja lülitamata – see on andmekeskuste ja haiglate jaoks kriitiline eelis.

3. Arukas jälgimine ja juhtimine

Valikulised intelligentsed IED-d (releed) pakuvad:

● Reaalajas voolu, pinge ja võimsuse jälgimine

● Liigvoolu-, maandus- ja suunakaitse

● RS485/Modbus või IEC 61850 side

● Kaugavamine/sulgemine SCADA kaudu

● Standardsed temperatuuri- ja niiskusandurid kaitselüliti kambris hoiavad ära kondenseerumise.

4. Kõrge mehaaniline töökindlus

● Kaitselüliti tööiga: 30 000 toimingut (hooldusvaba)

● Abikontaktid: hõbe-nikli sulam 10 000+ elektritoimingu jaoks

● Peamised lahtiühendamiskontaktid: hõbetatud vask vedrusurvega

Kasutusalad

Tootmise üksikasjad

1. Korpuse valmistamine

● 2,0 mm külmvaltsitud teras (tsingitud) või 1,5 mm roostevaba teras

● Täpsuse tagamiseks on laserlõigatud ja CNC-painutatud

● Keevitatud raam korrosioonikindla pulbervärviga (standard RAL 7035)

2. Viie ennetava blokeeringu mehhanism

● Terasest nukkplaadid ja lukustusvardad (ilma plastosadeta)

● Testitud 10 000 rikketa blokeerimistsükli jaoks

● Sisaldab võtmeblokeeringut sissetulevate/väljuvate ja sidepaneelide jaoks

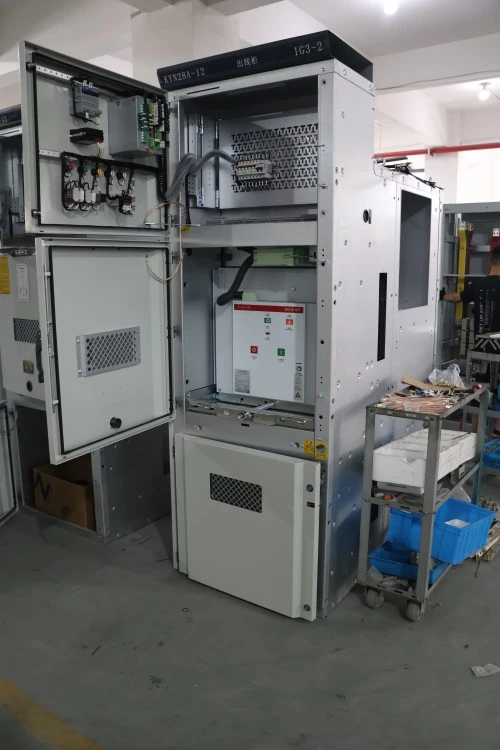

3. Purustuskäru

● Kolmeasendilise lukustusega väljatõmmatav šassii

● Isejoonduvad primaarühendused

● 16–32 juhtimisahelaga sekundaarne pistik

4. Siinisüsteem

● Kõrge juhtivusega E-Cu vask (ETP klass)

● Hõbetatud ühenduskohad Belleville seibidega

● Kuumkahanev isolatsioon faasiisolatsiooniks

5. Kaablipesa

● Palju ruumi kuni 4 × 240 mm² kaablite jaoks faasi kohta

● Eemaldatav kaabli kinnitusklamber

● Nulljärjestuse CT reserv

6. Tehase testimine

● 100% dielektrilise vastupidavuse test

● Mehaaniline töökatse (minimaalselt 50 tsüklit)

● Osalise tühjenemise mõõtmine (≤5 pC 1,2-kordse nimipingega)

● Kontakti takistuse mõõtmine (mikrooomimeeter)

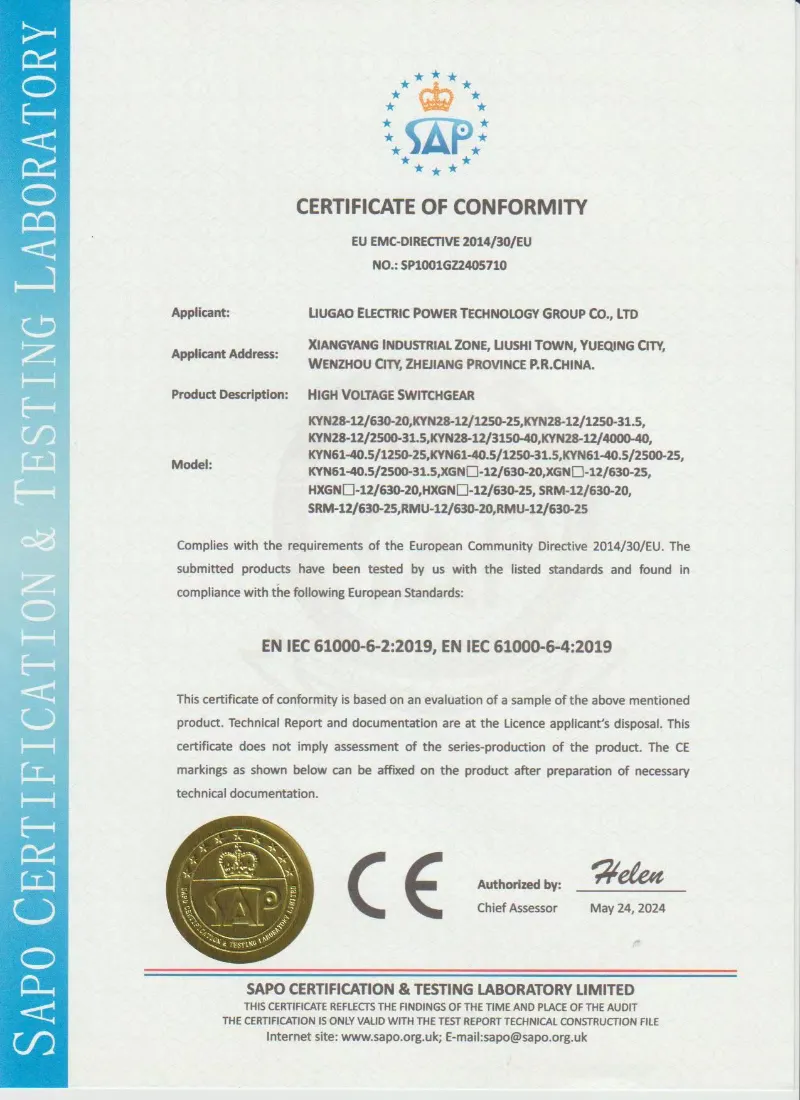

7. Sertifitseerimine ja kvaliteedi tagamine

● Tüübitestitud vastavalt standarditele GB/T 3906, IEC 62271-200 ja DL/T 404

● Sisemine kaartestitud (IAC AFLR 40kA/1s)

● ISO 9001:2015 sertifitseeritud tootmine

● Iga paneeliga on kaasas rutiinse testimise aruanne

Miks valida konkurentide asemel Lugao Power Co., Ltd?

Levinud klientide küsimused

K1: Kas seda KYN-i keskuse tüüpi viie ennetava blokeeringuga kõrgepinge lülitusseadet saab kasutada 24 kV süsteemides?

V: Ei, standardne KYN on hinnatud kuni 12 kV. 24kV jaoks pakume suurendatud isolatsioonivahega varianti KYN28-24. Hinnapakkumist taotledes täpsustage oma süsteemi pinge.

Q2: kas pakute vaakumkaitselülitit KYN metallkattega lülitusseadme osana?

V: Jah, iga paneel on täielikult kokku pandud tehases testitud vaakumkaitselülitiga (VS1 tüüp). Soovi korral pakume ka ühilduvaid alternatiive, nagu ABB VD4, Siemens 3AH või Schneider HVX.

K5: Kas saate tarnida täielikku lülitusseadmete valikut, sealhulgas sissetulevate, mõõtmis-, toite- ja kondensaatoripaneele, kõik KYN-i metalliga suletud lülitusseadmetena?

V: Absoluutselt. Kujundame ja toodame terviklikke komplekte koos kõigi vajalike abisektsioonide, siiniühenduste ja paneelidevaheliste blokeeringutega. Lihtsalt saatke oma üherealine diagramm.

Q6: milliseid dokumente te esitate?

V: Iga KYN-i jaotusseadme jaoks pakume: üldist paigutusjoonist, juhtmestiku skeemi, materjalide loetelu, katsearuannet, kasutusjuhendit ja blokeerimismaatriksit – kõik inglise keeles (või teie kohalikus keeles).

7. küsimus: kas viie vältimise blokeeringu väli on reguleeritav?

V: Ei – ja see on tahtlik. Blokeering on tehases seadistatud ja suletud, et vältida rikkumist. Siiski pakume selgeid mehaanilisi jooniseid, et teie meeskond mõistaks loogikat. Kui vajate muudatusi, võtke ühendust meie inseneriosakonnaga.

Tootmisvõime

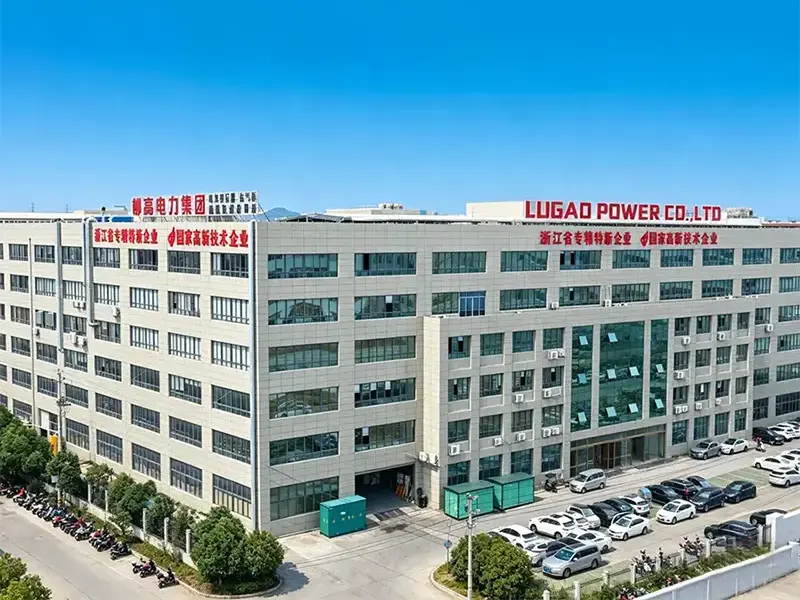

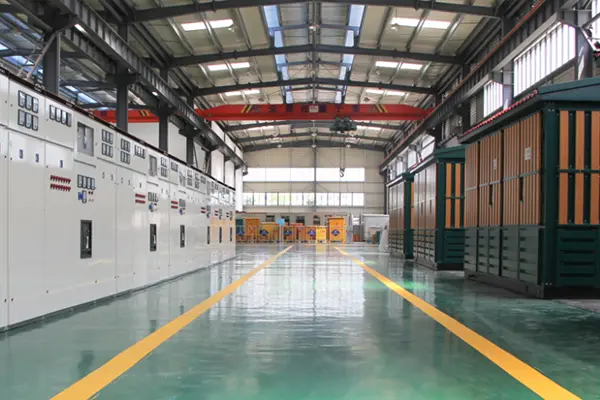

Lugao Power Co., Ltd.toodab KYN Center Type Five-Prevention Interlocking High Voltage lülitusseadmeid kaasaegses tootmisüksuses, mis on varustatud täiustatud tootmis-, montaaži- ja kõrgepinge testimisseadmetega. Igalülitusseadme paneelon toodetud range ISO 9001 kvaliteedijuhtimissüsteemi alusel, mis tagab ühtlase kvaliteedi, usaldusväärse jõudluse ja täieliku vastavuse rahvusvahelistele standarditele.
