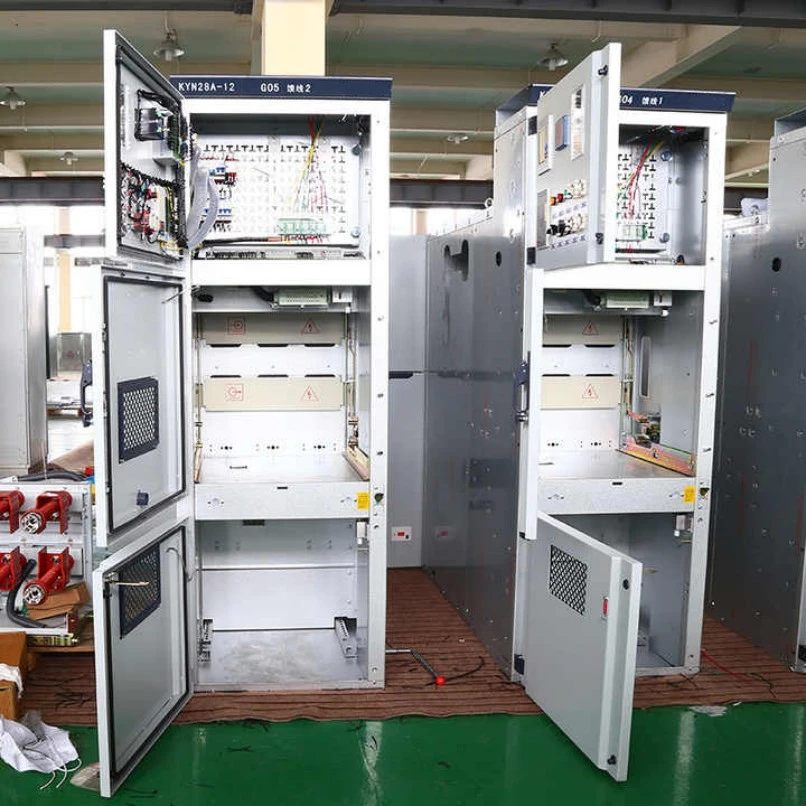

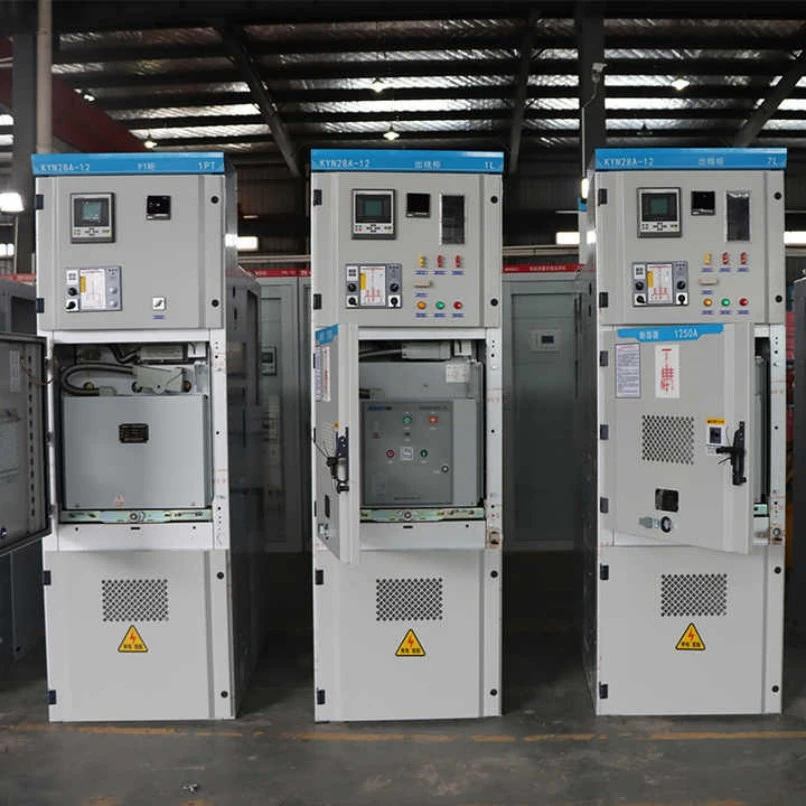

Käsikäru tüüp Fikseeritud kõrgepingepaneeliga lülitusseade

Käsikäru tüüpi fikseeritud kõrgepingepaneeliga lülitusseade on metallist suletud,õhkisolatsiooniga keskpinge jaotusseadekoost, mis on mõeldud ühe- ja kahesiiniga süsteemidele. Aga mis see toode täpselt on ja mida see teie elektritaristu heaks teha saab?

Mis see on:

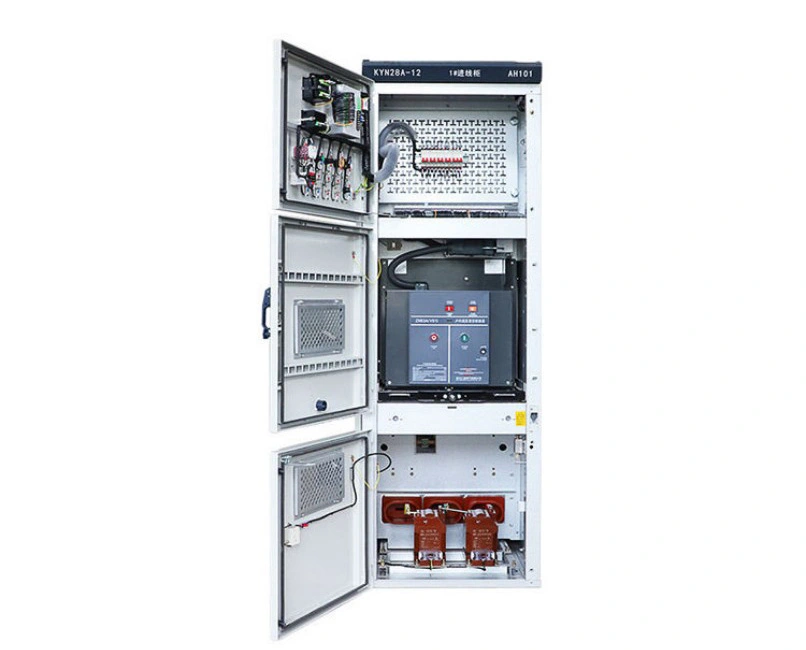

See on hübriidkonstruktsioon, mis ühendab fikseeritud paneeli korpuse eemaldatava käsikäru mehhanismiga esmaste lülitusseadmete jaoks (nt vaakumkaitselülitid, kontaktorid või VSD-d). Käsikäru saab füüsiliselt paneeli sisse ja välja veeretada, samas kui siinid, kaablid ja abikomponendid jäävad korpusesse fikseerituks. See disain on standarditud standardite IEC 62271-200 ja GB3906 järgi nimipingetele 3kV kuni 40,5kV.

Mida see teha saab:

● Toitevoolu juhtimine: see ühendab või lahutab ohutult kõrgepingekoormusi, nagu trafod, mootorid ja kondensaatoripangad.

● Pakkuge tõrkekaitset: integreeritud kaitsereleed ja kaitselülitid rakenduvad automaatselt ülekoormuse, lühise või maandusrike korral.

● Lubage ohutu hooldus: käsikäru saab tõmmata isoleeritud, maandatud asendisse, luues nähtava õhupilu, võimaldades tehnikutel töötada kaitselüliti kallal ilma kogu siini pinget välja lülitamata.

● Mõõtmine ja jälgimine: paneelile paigaldatud voolutrafod, pingetrafod ja digitaalsed arvestid annavad reaalajas andmeid süsteemi oleku kohta.

● Turvaline blokeerimine: mehaanilised ja elektrilised blokeeringud hoiavad ära inimlikud vead, nagu kaitselüliti sulgemine, kui käsikäru on poolel teel, või pinge all olevatele sektsioonidele juurdepääs.

Lühidalt öeldes toimib see käsikäru tüüpi fikseeritud kõrgepingepaneeliga lülitusseade teie kõrgepingevõrgu väravavahina – turvaline, paindlik ja vastupidav 20+ aastaks kasutuseks.

Toote parameetrid (spetsifikatsioon)

Allpool on meie käsikäru tüüpi fikseeritud kõrgepingepaneeliga paneeli lülitusseadmete üksikasjalik tehniliste spetsifikatsioonide tabel. Kõik väärtused viitavad tüüpilistele 12kV mudelitele; muud pinged saadaval nõudmisel.

Toote funktsioon ja rakendus (küsimuste ja vastuste vorming)

K1: Mis teeb käsikäru disaini paremaks kui täielikult fikseeritud lülitusseade?

V: Käsikäru konstruktsioon võimaldab esmase lülitusseadme (vaakumkaitselüliti) hoolduseks või asendamiseks paneelilt füüsiliselt eemaldada, samal ajal kui paneeli siinid jäävad pingesse. See vähendab seisakuid tundidest minutiteni. Seevastu fikseeritud jaotusseadmed nõuavad kaitselülitile juurdepääsuks sageli kogu sektsiooni pinge väljalülitamist. Meie käsikärutüüpi fikseeritud kõrgepingepaneelipaneeliga lülitusseade annab teile mõlemast maailmast parima: vastupidavuse tagamiseks fikseeritud siinid ja hooldatavuse tagamiseks käsikäru kaitselülitid.

Q2: Kuidas see tagab kasutaja ohutuse riiulite ajal?

V: Meie jaotusseade sisaldab viit kohustuslikku blokeeringut:

1. Kaitselülitit ei saa sulgeda, kui käsikäru ei ole tööasendis (ühendatud).

2. Käsikäru ei saa liigutada „lahtiühendatud“ asendist „ühendatud“, kui kaitselüliti pole avatud.

3. Maanduslülitit saab sulgeda ainult siis, kui käsikäru on asendis "test/lahti ühendatud".

4. Kaabliruumi ust saab avada ainult siis, kui maanduslüliti on suletud.

5. Käsikäru ei saa sisestada ega välja võtta, kui kaitselüliti on suletud. Need blokeeringud on nii mehaanilised kui ka elektrilised – konstruktsioonilt tõrkekindlad.

3. küsimus: kas käsikäru tüüpi fikseeritud kõrgepingepaneeliga lülitusseadmeid saab kasutada välitingimustes?

V: Standardne korpus on IP4X, sobib sisealajaamadele. Välistingimustes kasutamiseks tarnime täiendavaid ilmastikukindlaid korpuseid või IP54-klassi kioskeid. Paljud kliendid paigaldavad meie jaotusseadmed konteineralajaamadesse või väikestesse kokkupandavatesse hoonetesse tuuleparkide või päikesejaamade lähedusse.

Q4: Millised on selle jaotusseadme kõige levinumad rakendused?

V: Seda käsikäru tüüpi fikseeritud kõrgepingepaneeli paneeli lülitusseadet kasutatakse laialdaselt:

● Elektrivõrgu alajaamad (primaar- ja sekundaarjaotus).

● Tööstusettevõtted (terasetehased, tsemenditehased, naftakeemiatooted) – mootori juhtimiseks ja trafode kaitseks.

● Ärihooned (haiglad, andmekeskused, lennujaamad), kus on vaja suurt töökindlust.

● Taastuvenergia (päikesepargid, tuulepargid) – võrguühenduspaneelidena.

● Kaevandustööd – piisavalt vastupidav tolmuses ja niiskes keskkonnas.

● Raudtee veojõu toiteallikas – 27,5kV või 2×25kV süsteemidel.

Tootmise üksikasjad

1. Korpuse materjal ja kate

● Materjal: 2 mm paksune kõrgekvaliteediline tsingitud terasleht (imporditud ettevõttest Baosteel), volditud CNC-painutusmasinatega. Topeltvolditud servad suurendavad jäikust.

● Katmine: epoksü-polüesterpulbervärvimine (minimaalne paksus 80 μm) pärast liivapritsiga töötlemist vastavalt SA 2.5 standardile. Värvus RAL 7035 (helehall). Soolapihustustest >500 tundi – korrosioonivaba.

2. Käsikäru mehhanism

● Materjal: ülitugevad nailonist rullikud + roostevabast terasest siinid.

● Kasutamine: tagasilöögivastase disainiga sisse-/väljakeeratav juhtkruvi mehhanism. Iga käsikäru testitakse 2000 täieliku riiulitsükli jaoks.

● Asukohaindikaatorid: punane (ühendatud), roheline (test), kollane (lahti ühendatud), nähtav 5 meetri kauguselt.

3. Luugid (automaatsed kaitsetõkked)

● Kui käsikäru välja tõmmata, katavad vedruga metallist aknaluugid fikseeritud esmased kontaktid automaatselt. See hoiab ära juhusliku sõrmekontakti pingestatud osadega. Meie aknaluugid on valmistatud 3 mm alumiiniumsulamist, mis on korrosioonivastase töötlusega.

4. Siinisüsteem

● Materjal: kõrge juhtivusega E-Cu vask (puhtus 99,9%). Kõik ühenduskohad hõbetatud.

● Ristlõige: arvutatakse temperatuuri tõusu hoidmiseks nimivoolu juures alla 65K. 3150A puhul kasutame faasi kohta topeltsiine.

● Isolatsioon: termokahanevad isolatsioonihülsid (oranži värvi) faasi tuvastamiseks ja osalise tühjenemise juhtimiseks.

5. Maanduslüliti

● Tüüp: Kiiresti valmistatav, koormust murdev, nähtavate maanduslabadega.

● Kasutamine: käsitsi vedruga mehhanism. Võib sulgeda täielikule lühisvoolule (üks kord 50 kA).

● Blokeering: eksklusiivne mehaaniline lukustus käsikäru asendiga – ei saa maanduslülitit sulgeda, kui käsikäru pole testimis-/lahtiühendatud asendis.

6. Madalpinge sektsioon

● Asub ülaosas (kõrgus 300 mm), kõrgepingeosadest täielikult eraldatud. Sisaldab kaitsereleed (mikroprotsessoripõhised), juhtlüliteid, indikaatorlampe ja abikaitsmeid.

● Juhtmed: kõik sekundaarsed kaablid on nummerdatud, koondatud leegiaeglustavatesse PVC-kanalitesse ja otsaga varukontaktidega klemmiplokkidesse (20% varu on reserveeritud).

7. Osalise tühjenemise juhtimine

● Kõik kõrgepingejuhtmed on teravate servade kõrvaldamiseks ümarad.

● Iga paneel läbib osalise tühjenemise testi (≤10pC 1,1×Ur/√3 juures).

8. Tehase kokkupaneku täpsus

● Iga käsikäru tüüpi fikseeritud kõrgepingepaneeliga lülitusseade on kokku pandud laseriga joondatud rakile. Käsikäru ja fikseeritud kontaktide nihe on <0,5 mm.

● Tulemus: sujuv riiul ilma lihvimise või jõuta – ei jää kinni ka pärast aastatepikkust kasutamist.

Miks valida käsikäru tüüpi keskpinge lülitusseadmete jaoks Lugao?

· Projektipõhine tehnika: Kapi paigutust, siini nimiväärtust, kaitserelee skeemi, CT/VT konfiguratsiooni ja kaabli sisendit saab kujundada vastavalt üherealisele skeemile.

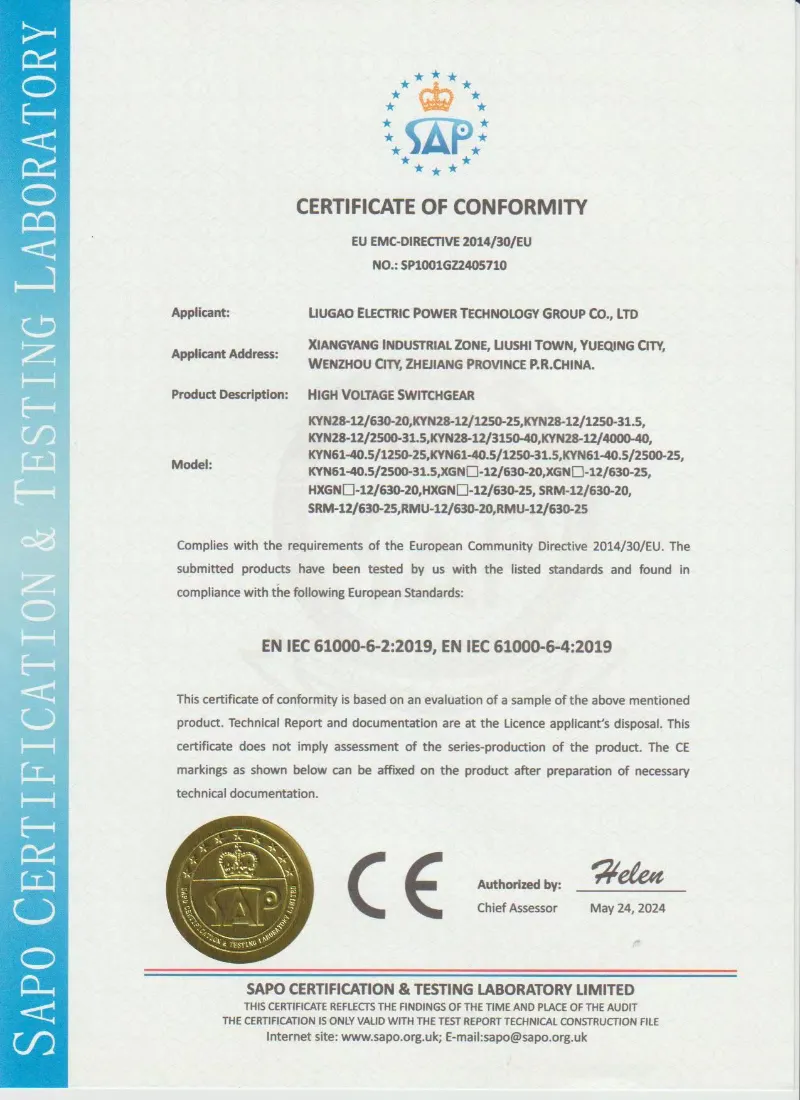

· Standardipõhine tootmine: Jaotusseadmeid saab toota vastavalt standarditele IEC 62271-200, GB/T 3906, DL/T 404 ja projekti tehnilistele spetsifikatsioonidele.

· Paindlik komponentide valik: Lugao VCB, ABB, Siemens, Schneider or other specified component brands can be configured according to project requirements.

· Rutiinne kontroll enne saatmist: Enne tarnimist saab vastavalt tehnilisele kokkuleppele teha mehaanilise töö, blokeerimisfunktsiooni, juhtmestiku, isolatsiooni ja võimsuse sageduse vastupidavuse katseid.

· Tehniliste dokumentide tugi: Projekti viitamiseks võib esitada üldised paigutusjoonised, üherealised skeemid, sekundaarsed juhtmestiku skeemid, kasutusjuhised ja rutiinse testimise aruanded.
