Kuidas valida oma projekti jaoks õige kasti tüüpi alajaam

A Kasti tüüpi alajaamon kompaktne toitejaotuslahendus, mis ühendab kõrgepinge jaotusseadmeid, trafo, madalpinge jaotusseadmed ja kaitseseadmed ühte kokkupandavasse korpusesse. Seda kasutatakse laialdaselt tööstusparkides, ärihoonetes, elamukogukondades, taastuvenergiaprojektides, kaevandamiskohad ja ajutised toitesüsteemid.

Jõuülekande- ja jaotusseadmete tootjana pakub Lugao trafosid, jaotusseadmeid, kaitselülitid, lahklülitid, piksepiirikud, CT/PT/VT ja kohandatud OEM/ODM lahendused kommunaalteenuste jaoks, tööstus- ja infrastruktuuriprojektid. Projekti nõuete põhjal saab Lugao kliente toetada tehniline konfiguratsioon, tootevalik ja kohandatud alajaamalahendused.

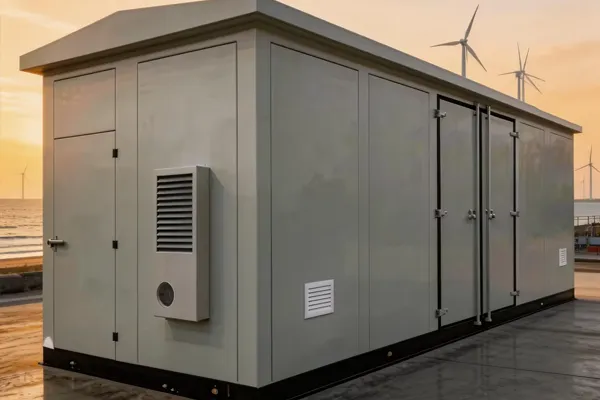

Mis on kasti tüüpi alajaam?

Kasti tüüpi alajaama tuntakse ka kui kokkupandavat alajaama või kompaktset alajaama. See on mõeldud saada keskpinge võimsust, muuta see madalpingeks ja jaotada elektrit ohutult lõpptarbijatele.

Peamised komponendid

• Kõrgepingeseade:Kasutatakse sissetuleva võimsuse juhtimiseks, kaitsmiseks ja lülitamiseks.
• Trafo üksus:Teisendab pinge projekti jaotusnõuete täitmiseks.
• Madalpingeseade:Jaotab voolu elektrikoormustele ja lõppahelatele.
• Korpus:Kaitseb siseseadmeid ilmastiku, tolmu ja välismõjude eest.
• Kaitseseadmed:Aidake tagada ohutu töö ülekoormuse, lühise või rikke korral.

Miks projektiomanikud valivad kasti tüüpi alajaamu?

• Kompaktne struktuur:Säästab paigaldusruumi võrreldes traditsiooniliste alajaamadega.
• Kiire paigaldus:Tehases kokkupandud disain vähendab kohapealset ehitusaega.
• Paindlik rakendus:Sobib tööstus-, kaubandus-, munitsipaal- ja taastuvenergiaprojektidele.
• Usaldusväärne kaitse:Suletud struktuur parandab seadmete ohutust ja töö stabiilsust.
• Kohandatud konfiguratsioon:Saab projekteerida vastavalt pingetasemele, võimsusele, paigutusele ja asukohatingimustele.

Peamised tegurid kasti tüüpi alajaama valimisel

1. Kinnitage pingetase

Pinge tase peaks vastama projekti võrguühenduse ja koormuse nõuetele. Levinud konfiguratsioonid jaotusvõrkude keskpinge sisend ja madalpinge väljund.

• Kontrollige sissetulevat võrgu pinget.
• Kinnitage lõppkasutusseadmete jaoks vajalik väljundpinge.
• Tagada vastavus kohalikele elektristandarditele ja projekti spetsifikatsioonidele.

2. Arvutage trafo võimsus

Trafo võimsus on üks olulisemaid valikutegureid. Alamõõduline võimsus võib põhjustada ülekoormust, samas kui liiga suur võimsus võib suurendada investeeringuid ja energiakadu.

• Arvutage ühendatud kogukoormus.
• Tuleviku laiendamiseks kaaluge koormuse kasvu.
• Hinnake tippnõudlust ja pideva töö nõudeid.
• Valige trafo tüüp efektiivsuse, keskkonna ja hooldusvajaduste põhjal.

3. Hinda paigalduskeskkonda

Kohatingimused mõjutavad otseselt korpuse konstruktsiooni, isolatsioonitaset, ventilatsiooni ja kaitseastet.

• Välispaigaldus:Nõuab ilmastikukindlat, korrosioonivastast ja ventilatsioonikonstruktsiooni.
• Kõrge temperatuuriga alad:Vajab korralikku soojuse hajumist ja trafo jahutust.
• Tolmune või niiske keskkond:Nõuab suuremat kaitse- ja tihendusjõudlust.
• Kõrgmäestiku saidid:Võib vajada spetsiaalset isolatsiooniprojekti ja tehnilist reguleerimist.

4. Valige õige paigutus

Sisemine paigutus peaks toetama ohutut töötamist, lihtsat hooldust ja tõhusat kaabliühendust.

• Euroopa stiilis paigutus:Tavaliselt kasutatakse kompaktsete ja integreeritud jaotussüsteemide jaoks.
• Ameerika stiilis paigutus:Sageli kasutatakse seal, kus trafo ja lülitusfunktsioonid on tihedalt integreeritud.
• Kohandatud paigutus:Sobib spetsiaalsete ruumi-, kaablisuuna- või töönõuetega projektidele.

5. Vaadake üle kaitse- ja ohutusnõuded

Ohutusprojekt peaks hõlmama elektrikaitset, mehaanilist kaitset ja kasutaja ohutust.

• Ülekoormus- ja lühisekaitse
• Maandussüsteemi projekteerimine
• Blokeerimis- ja tööohutusmeetmed
• Kaarekaitse ja rikkeisolatsiooni võimalused
• Selge hoiatussildid ja juurdepääs hooldusele

Kasti tüüpi alajaama valikutabel

Valikutegur	Mida kontrollida	Miks see on oluline	Soovitatav tegevus
Pinge tase	Sissetulev pinge ja väljundpinge	Tagab ühilduvuse võrgu ja elektrikoormustega	Enne valimist kinnitage projekti joonised ja kohalikud võrgunõuded
Trafo võimsus	Kogukoormus, tippnõudlus ja tulevane laienemine	Hoiab ära ülekoormuse ja väldib tarbetuid investeeringuid	Valige võimsus tegeliku koormuse arvutuse ja varuvaru alusel
Paigalduskeskkond	Välis/siseruum, temperatuur, niiskus, tolm ja kõrgus merepinnast	Mõjutab korpuse kaitset, isolatsiooni ja jahutust	Valige sobiv kaitseaste, ventilatsioon ja korrosioonivastane disain
Lülitusseadmete konfiguratsioon	Sissetulev kapp, väljamineku kapp, mõõte- ja kaitsesõlmed	Määrab võimsuse juhtimise, kaitse ja toimimise paindlikkuse	Seadistage vastavalt jaotusskeemile ja hooldusnõuetele
Ohutuskaitse	Maandus-, blokeerimis-, rikkekaitse- ja hoiatussüsteemid	Parandab operaatori ohutust ja süsteemi töökindlust	Järgige kehtivaid elektristandardeid ja projekti ohutusnõudeid
Kohandamise vajadused	Mõõtmed, värv, paigutus, kaabli sisestus ja OEM/ODM nõuded	Aitab seadmetel vastata projektikoha ja kaubamärgi nõuetele	Kohandatud disaini saamiseks tehke koostööd kogenud tootjaga, nagu Lugao

Levinud rakendusstsenaariumid

Tööstusprojektid

• Tehased ja tootmisliinid
• Kaevandus- ja rasketööstuse objektid
• Tööstuspargid ja tootmisbaasid

Äri- ja avalikud rajatised

• Kaubanduskeskused ja büroohooned
• Haiglad, koolid ja munitsipaalasutused
• Elamukogukonnad ja linnade jaotusvõrgud

Taastuvenergia projektid

• Päikeseelektrijaamad
• Tuuleenergia kogumissüsteemid
• Energia salvestamise ja hajutatud tootmise projektid

Miks valida Lugao?kasti tüüpi alajaamalahenduste jaoks?

Õige tarnija valimine on sama oluline kui õige varustuse valimine. Lugao toetab globaalset võimu tootmiskogemuse, laia tootevaliku ja insenerikeskse teenusega projektid.

Lugao eelised

• Kogemus jõuülekande- ja jaotusseadmete valmistamisel
• Tootevalik hõlmab trafosid, lülitusseadmeid ja nendega seotud kaitseseadmeid
• Kohandatud OEM/ODM lahendused erinevatele projekti spetsifikatsioonidele
• Toetus kommunaalteenuste, tööstuse, infrastruktuuri ja taastuvenergia rakendustele
• Tehniline abi konfigureerimisel, paigutusel ja seadmete valikul

Järeldus

ÕigeKasti tüüpi alajaamtuleks valida vastavalt pingetasemele, trafo võimsusele, paigalduskeskkond, kaitsenõuded ja tulevased laienemisvajadused. Tehes koostööd kogenud inimesega tootja, nagu Lugao, saavad projektiomanikud parandada paigaldamise tõhusust, süsteemi ohutust ja pikaajalist elektrijaotuse usaldusväärsus.
