HXGN õhuisolatsiooniga suletud rõngaga põhiseade

"H" – kasti tüüpi korpus,

"X" - ringvõrk,

"G" - õhkisoleeritud,

"N" - siseruumides

HXGN õhuisolatsiooniga suletud rõngaga põhiseadme metallist suletud jaotusseade, mis on ette nähtud 6kV–24kV rõngaspõhi- ja radiaaljaotussüsteemide jaoks. ErinevaltSF6-isolatsioonigaRMU-de puhul kasutab see seade peamise dielektrilise keskkonnana õhku, kusjuures kõik pinge all olevad osad on suletud tolmu eest kaitstud metallkappi.

Mida see teeb?

1. Ühendab ja isoleerib sekundaarjaotuse toiteahelaid

2. Kaitseb jaotustrafosid koormuse katkestuslülitite ja kaitsmete kombinatsioonide kaudu

3. Tagab nähtavad isolatsioonivahed ohutuks hoolduseks

4. Toimib ökonoomse alternatiivina gaasiisolatsiooniga jaotusseadmetele

HXGN õhuisolatsiooniga suletud rõnga põhiseadet kasutatakse laialdaselt rakendustes, kusSF6 gaason piiratud, kui on vaja sagedast nähtavat lahtiühendamist või kui eelarvepiirangud eelistavad tõestatud lihtsat tehnoloogiat, ilma et see ohustaks ohutust.

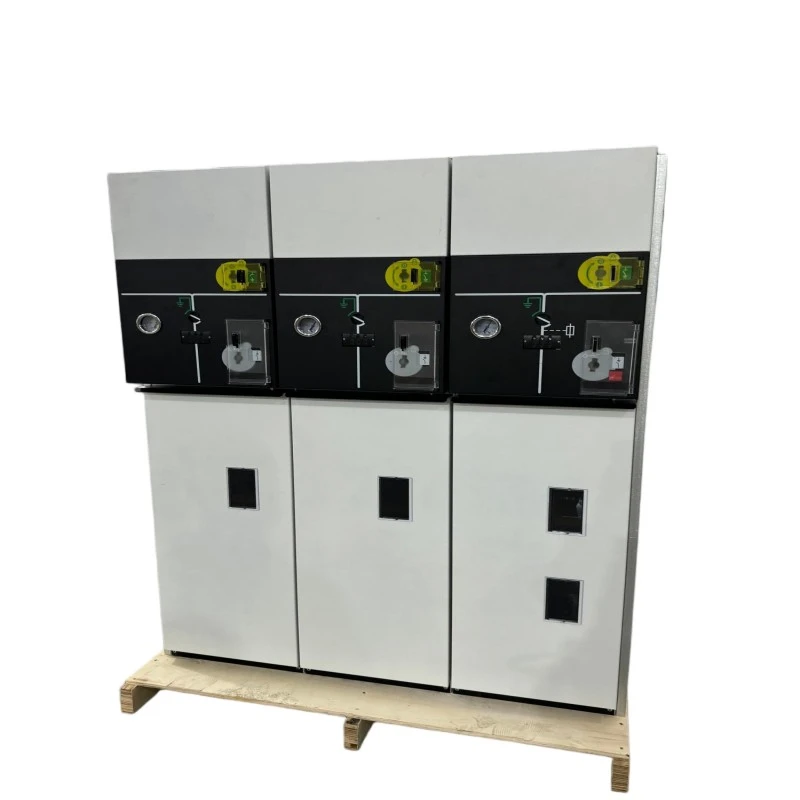

Toote kirjeldus

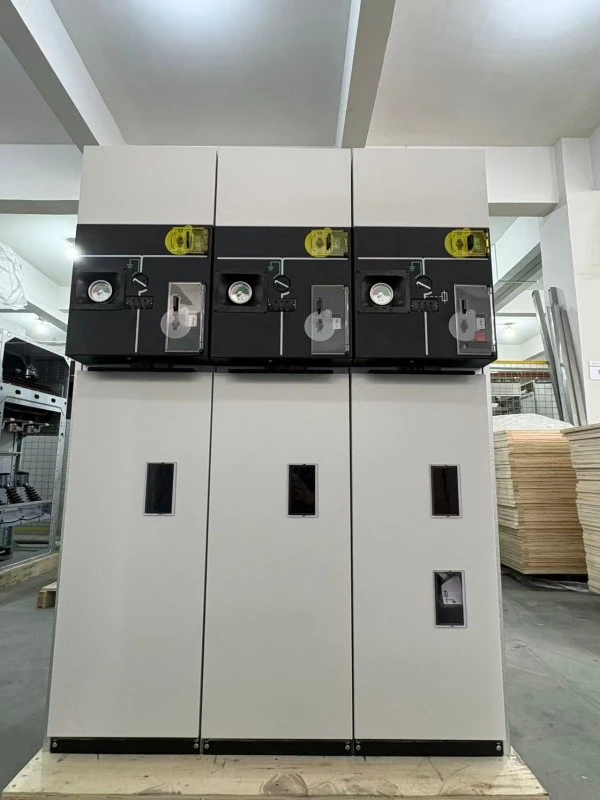

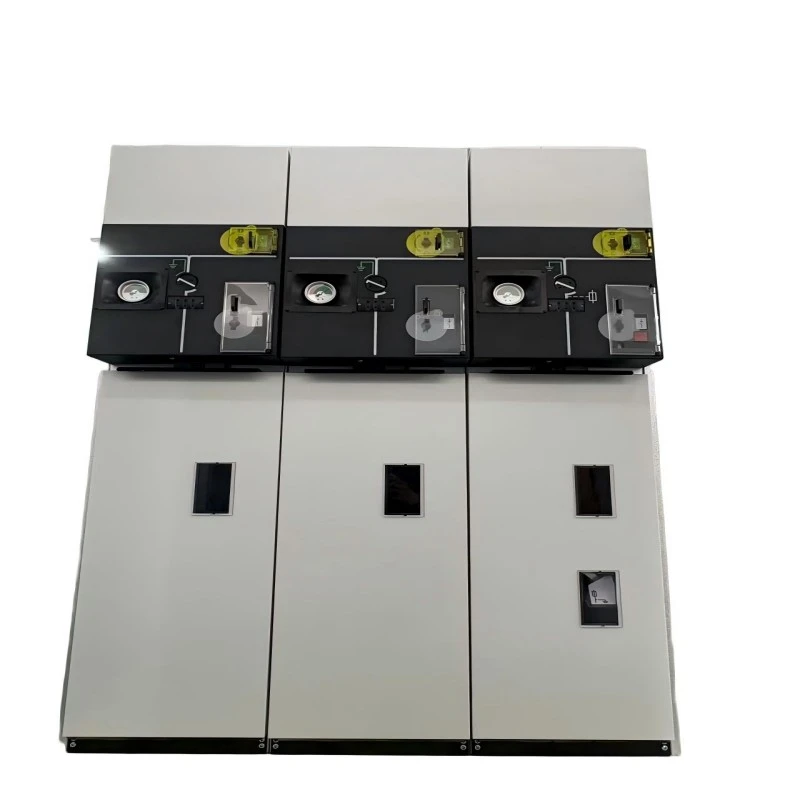

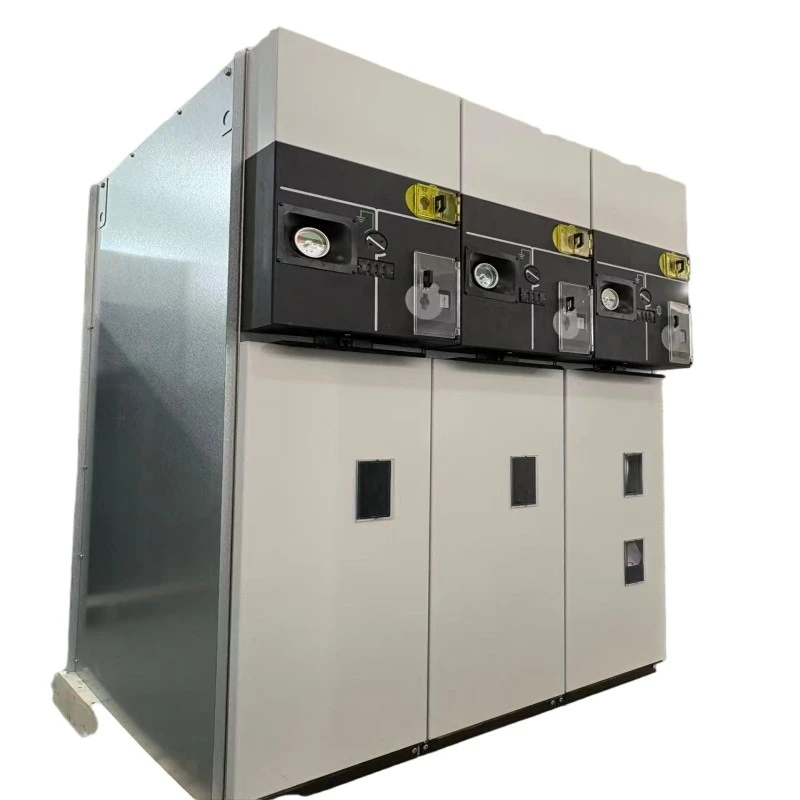

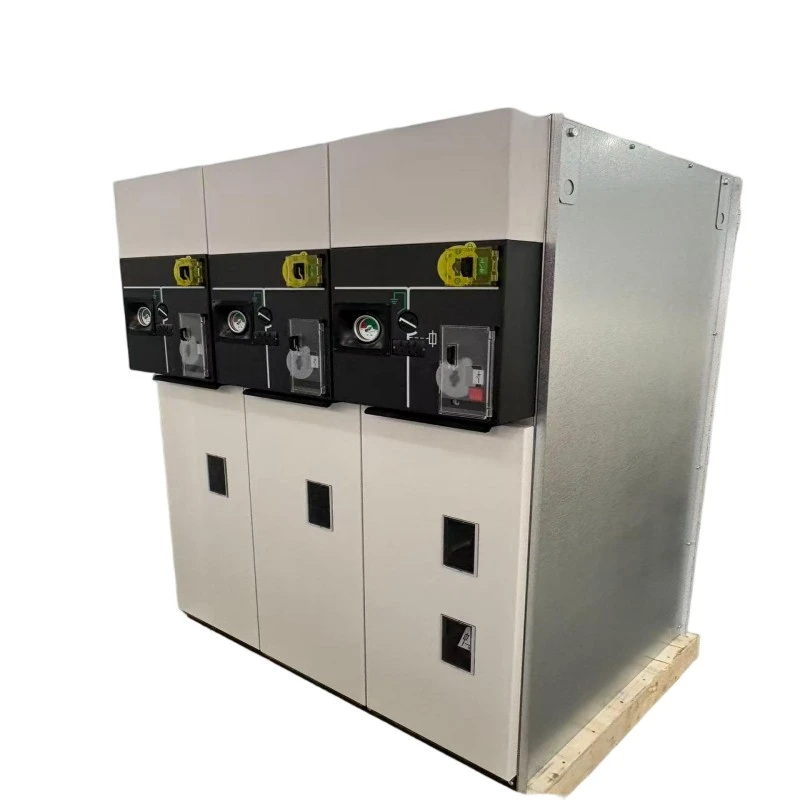

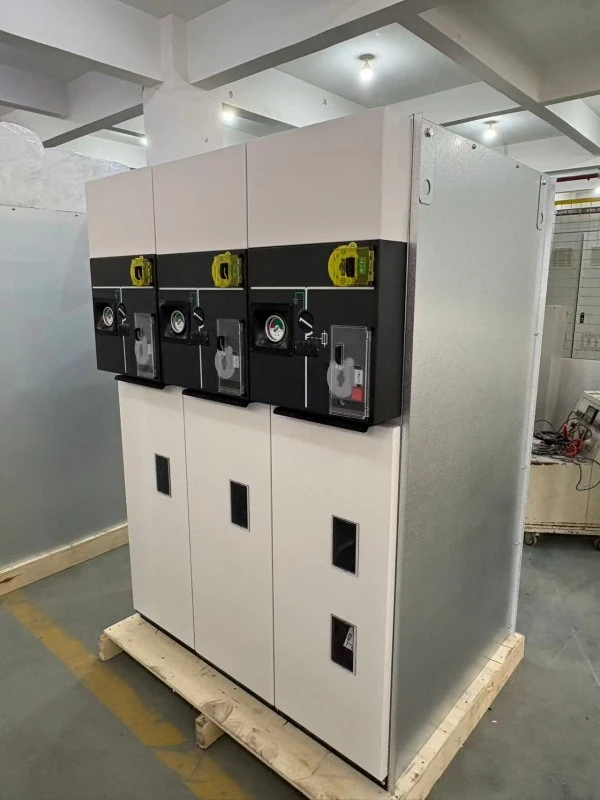

Meie HXGN õhuisolatsiooniga suletud rõngaga põhiseade on järgmise põlvkonna õhuisolatsiooniga rõngaspõhiseade, mis on mõeldud sisepaigaldamiseks alajaamadesse, tööstusettevõtetesse, ärihoonetesse ja maapiirkondade elektrijaotusvõrkudesse. Nimipinge jääb vahemikku 6kV kuni 24kV, nimivool põhisiinide puhul on 630A ja kaitsmega kaitstud trafoahelate puhul 125A.

Peamised tehnilised omadused:

1. Õhuisolatsioon optimeeritud faasivahede ja isoleeritud tõketega

2. Suletud korpuse konstruktsioon (IP3X või IP4X), mis hoiab ära tolmu ja näriliste sissepääsu

3. Kolmeasendiline koormuse katkestuslüliti (suletud / avatud / maandatud) nähtava katkestusega

4. Integreeritud voolu piirav kaitsme trafodele (kuni 125A)

5. Valikuline vaakumkaitselüliti moodul sööturi kaitseks

6. Mehaanilised blokeeringud, mis takistavad valesid toiminguid

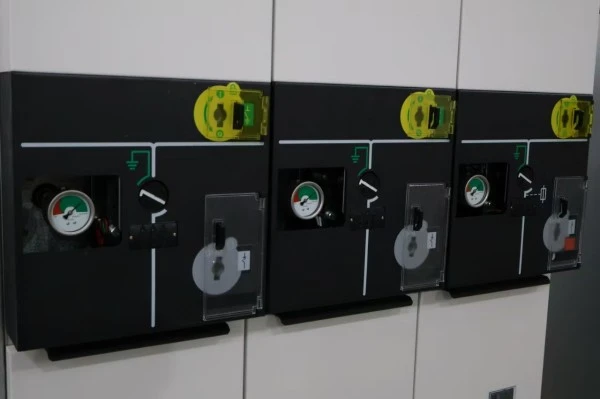

7. Esipaneeli jäljendussiin, millel on selge asendinäidik

HXGN-i õhuisolatsiooniga suletud rõngaga põhiseade pakub läbipaistvat ja hõlpsasti kontrollitavat konstruktsiooni --- operaatorid saavad visuaalselt kinnitada laadimislüliti avatud asendit, mis on hoolduse ja lukustamise/märgistamise ajal kõrgelt hinnatud funktsioon. Paigaldamiseks või dekomisjoneerimiseks ei ole vaja spetsiaalseid gaasikäitlusseadmeid.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

● SF6-vaba ja keskkonnasõbralik --- kasutab isolatsioonimaterjalina ainult õhku, kasvuhoonegaase ei tekita.

● Nähtav katkestus --- Koormuslüliti tagab selgelt nähtava isolatsioonipilu, mis lihtsustab ohutustoiminguid.

● Tolmu ja näriliste eest suletud --- Korpus vastab IP3X või IP4X nõuetele, vältides õhuisolatsiooniga jaotusseadmete rikete levinumaid põhjuseid.

● Kompaktne jalajälg --- Seadme laius tavaliselt 500---600 mm, sobib piiratud ruumiga sisealajaamadele.

● Tasuv --- väiksem alginvesteering võrreldes SF6 või tahke isolatsiooniga RMU-dega.

● Lihtne hooldus --- pole vaja gaasirõhu jälgimist ega täitmist; ainult visuaalne kontroll ja kontaktpuhastus.

● Blokeeringu ohutus --- Mehaanilised blokeeringud takistavad maanduslüliti sulgemist, kui koormuslüliti on suletud.

Rakenduse stsenaariumid

● Maa- ja valla elektrivõrgud

● Tööstusrajatised --- Tehased, kaevanduskohad, tsemenditehased (tolmukaitsega)

● Ärihooned --- kaubanduskeskused, bürookompleksid, hotellid

● Väikesed kuni keskmised alajaamad --- 6kV-24kV jaotussõlmed

● Taastuvenergia --- Väike hüdro-, biomass- ja hajutatud päikeseenergia (paigaldus siseruumidesse)

● Uuendusprojektid --- Vananenud õhkisolatsiooniga jaotusseadmete asendamine kaasaegsete suletud seadmete vastu

Küsimused ja vastused

K1: Kuidas töötab HXGN õhuisolatsiooniga suletud rõngaga põhiseade tolmuses keskkonnas, nagu tsemenditehased või teraviljahoidlad?

V: Suurepärane. HXGN õhuisolatsiooniga suletud rõngaga põhiseadmel on standardvarustuses täielikult suletud korpus, mille IP3X on standardne (IP4X valikuline), mis tähendab, et tolmuosakesed, mille suurus on suurem kui 2,5 mm või 1 mm, ei pääse sellesse. See hoiab ära jälgimise ja välgud, mida tavaliselt esineb avatud tüüpi õhkisolatsiooniga jaotusseadmetes. Soovitame IP4X versiooni tugeva tolmuga piirkondade jaoks koos perioodilise välise kapi puhastamisega.

Q2: Kas õhuisolatsioon on usaldusväärne kõrge niiskusega rannikualadel?

V: Jah, õige disainiga. Meie HXGN õhuisolatsiooniga suletud rõngaga põhiseade kasutab hüdrofoobseid isoleeritud tõkkeid ja roomekaugust, mis on pikendatud 240 mm (12 kV puhul) ja 360 mm (24 kV puhul). Lisaks takistab suletud korpus niiske õhu ringlust ja kaablilahtrisse saab paigaldada valikulised kondensatsioonivastased küttekehad. Oleme edukalt kasutusele võtnud sadu üksusi lõunaranniku provintsides, kus õhuniiskus on üle 90%.

K3: Kuidas see toode on võrreldav SF6-isolatsiooniga RMU-ga?

V: SF6 RMU on kompaktsemad ja täielikult suletud, kuid vajavad gaasi käitlemist ja nende esialgsed kulud on suuremad. HXGN õhuisolatsiooniga suletud rõnga põhiseade on suurem, kuid pakub:

● Madalam esialgne ostuhind (olenevalt konfiguratsioonist ja projektinõuetest pakub üldiselt madalamat alginvesteeringut kui võrreldavad SF6-isolatsiooniga lahendused.)

● Gaasilekkega probleeme pole

● Nähtav lahtiühendamine ohutumaks hoolduseks

● Lihtsam dekomisjoneerimine ja kõrvaldamine

Klientidele, kes eelistavad madalaid elutsüklikulusid ja keskkonnamõju ilma äärmuslike ruumipiiranguteta, on HXGN ideaalne valik.

Q4: Millised kaitsmed ühilduvad teie HXGN RMU-ga?

V: Meie kaitsmepesa aktsepteerib standardseid DIN 43625 või BS 2692 kõrgepinge voolu piiravaid kaitsmeid. Pakume teie trafo kaitsenõuetele vastavaid kaitsmeid (tavaliselt 6,3A kuni 125A). Kaitsme löögitihvti töö on mehaaniliselt ühendatud kolmeasendilise lülitiga ühefaasilise tõrkekaitse tagamiseks.

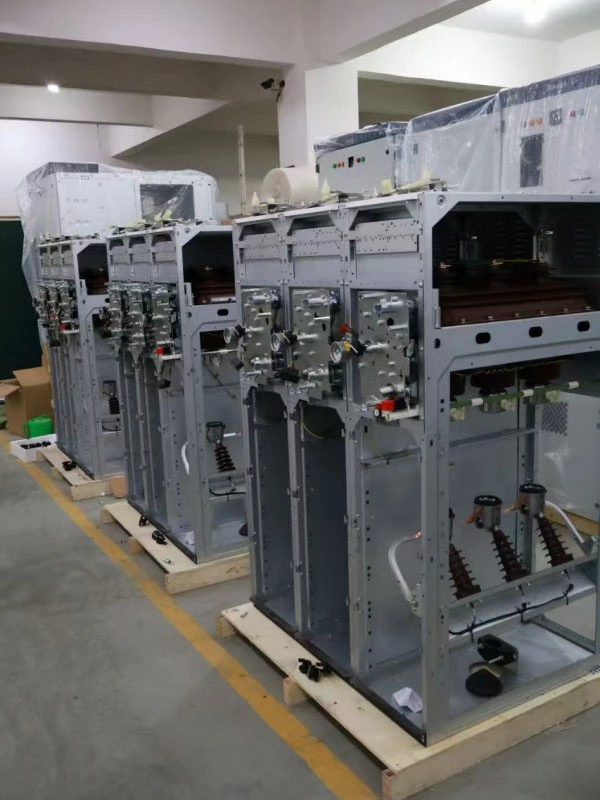

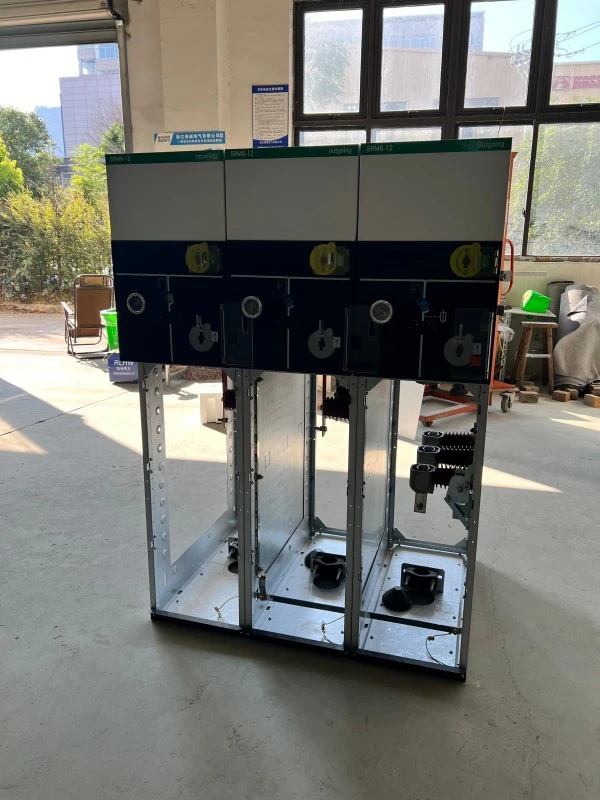

Tootmise üksikasjad

Korpus ja pitseerimine

HXGN õhuisolatsiooniga suletud rõngaga põhiseadmel on 2,0 mm paksune külmvaltsitud terasest või valikuline roostevabast terasest korpus, mis on viimistletud elektrostaatilise pulbervärviga (paksus vähemalt 80 μm, RAL 7035 helehall). Kate läbib 500-tunnise soolapihustustesti. Tihendus saavutatakse polüuretaanvahttihendite abil kõigil ustel ja paneelidel, tagades IP3X kaitse. Kaablikambrid on pealüliti kambrist eraldi suletud, et vältida kaare levikut.

Koormuslüliti disain

Kolmeasendiline koormuse katkestuslüliti on pöörleva tera tüüpi isepuhastuvate hõbetatud kontaktidega. Kaarkustutuskambris on kasutatud magnetväljapuhumispõhimõtet kombineerituna isoleeritud kaarrennidega, mis võimaldab katkestada kuni 630A koormusvoolu ja teha/lõhkuda kaabli laadimisvoole (kuni 10A). Lülitil on kaks nähtavat katkestusasendit (avatud ja maandatud) ja üks suletud asend – kõik on selgelt näidatud esipaneelil.

Kaitsme-kombinatsiooniseade

Trafo kaitseks on meie HXGN õhuisolatsiooniga suletud rõngaga põhiseadmesse integreeritud kaitsmepesa koos kaitselülitiga juhitava väljalülitusmehhanismiga. Kui ühefaasiline kaitsme töötab, käivitab kaitselüliti mehaaniliselt koormuse katkestuslüliti, et avada kõik kolm faasi, vältides ühefaasilist töötamist. Kaitsmekamber on lukustatud maanduslülitiga — sektsiooni saab avada ainult siis, kui koormuslüliti on avatud ja maanduslüliti on suletud.

Isolatsioonisüsteem

Kõik siinid ja ühendused on isoleeritud termokahanevate torude (roomava tüüpi) või epoksüpulbervärviga. Faasitõkked on valmistatud DMC-st (taignavormimismass) või SMC-st (lehevormimismass), mille kaarekindluse klass 1 on vastavalt standardile IEC 60243. Minimaalne õhuvahe on:

● 12 kV: faaside vahel 125 mm, maanduseni 100 mm

● 24kV: 220mm faaside vahel, 180mm maanduseni

Kvaliteedi ja testimise tagamine

Iga HXGN õhuisolatsiooniga suletud rõngaga põhiseade läbib enne tarnimist rutiinsed testid:

● Põhiahela takistuse mõõtmine (mikrooommeeter)

● Toitesageduse taluvuspinge (42kV/1min 12kV puhul, 65kV/1min 24kV puhul)

● Indutseeritud pinge taluvuse test

● Mehaaniline töökatse (200 tsüklit iga lüliti kohta)

● Abiahela isolatsioonikatse (2kV/1min)

● Korpuse kaitse kontroll (IP3X või IP4X sondi test)

● Osalise tühjenemise mõõtmine (<20pC 1,5-kordse nimipingega)

Müügijärgse teeninduse kohustus

Garantiiperiood: 12 kuud alates tarnekuupäevast (tasulise teeninduslepinguga pikendatav 24 või 36 kuuni)

Tehniline tugi: eluaegne tasuta tehniline konsultatsioon; vastuse 1 tunni jooksul pärast teatamist
