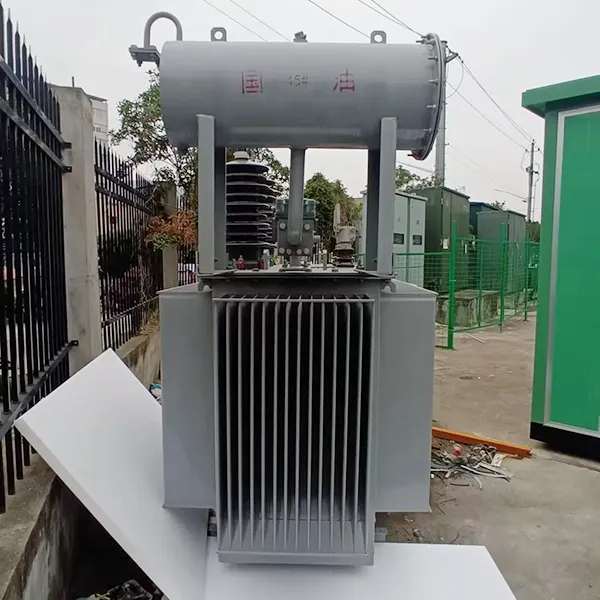

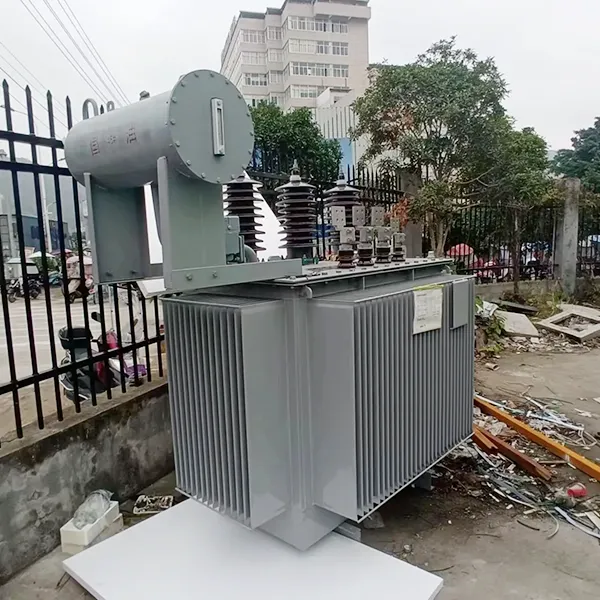

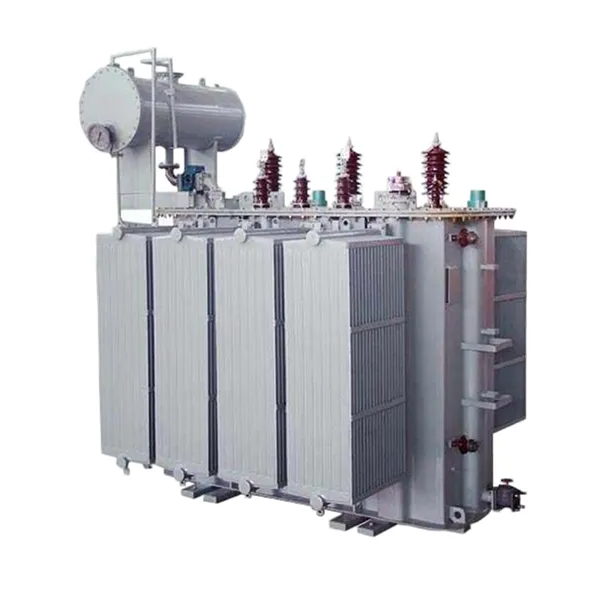

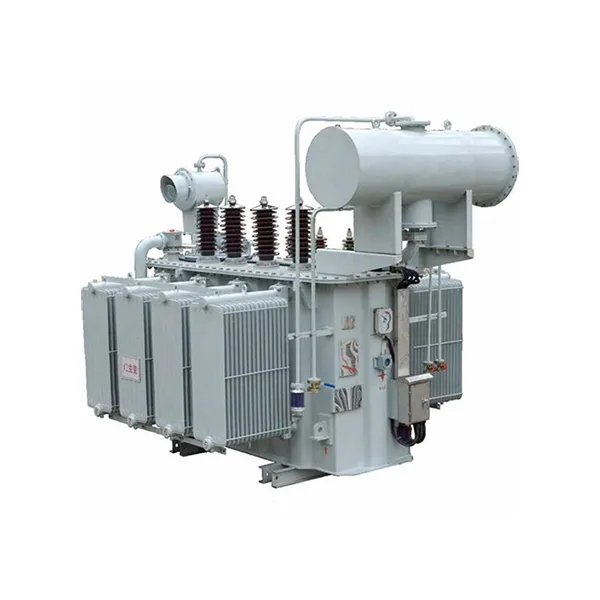

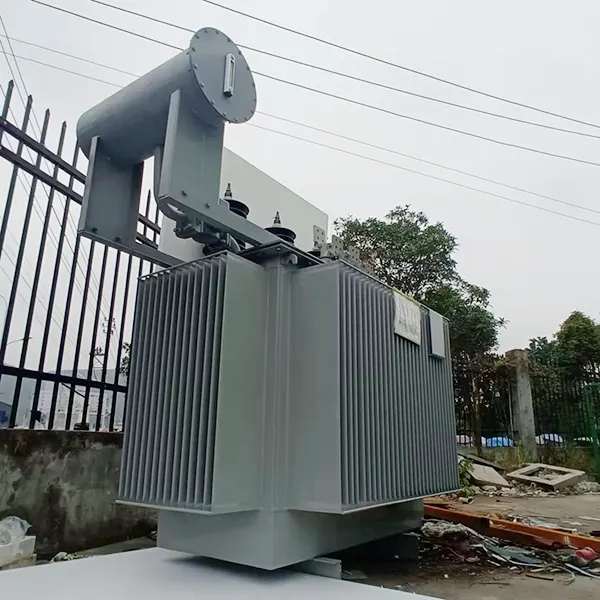

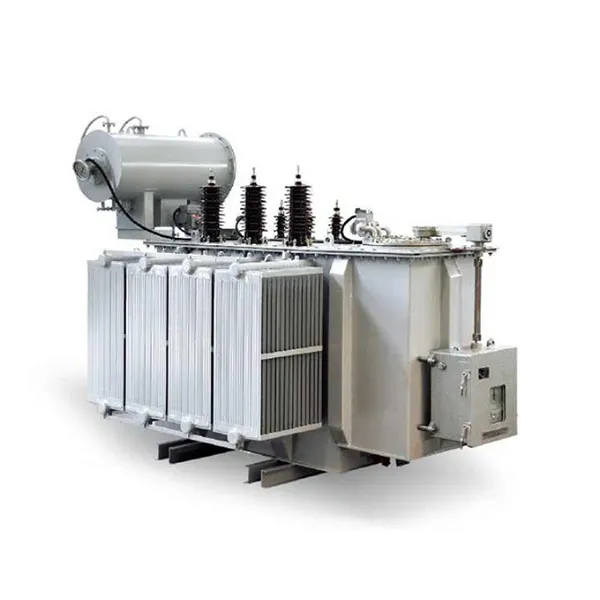

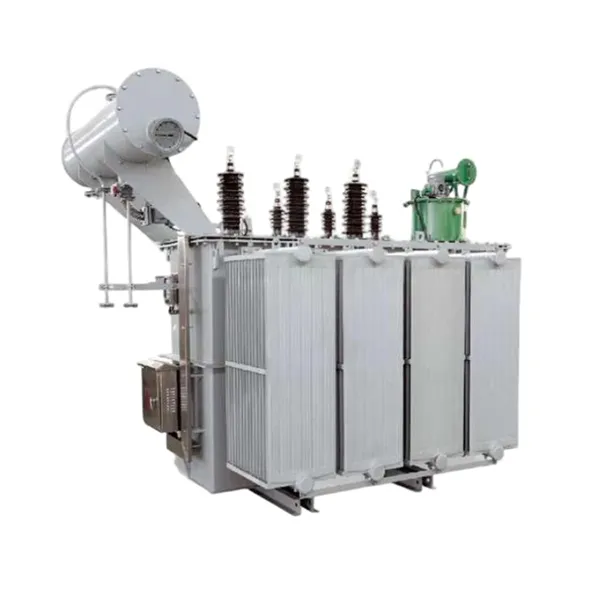

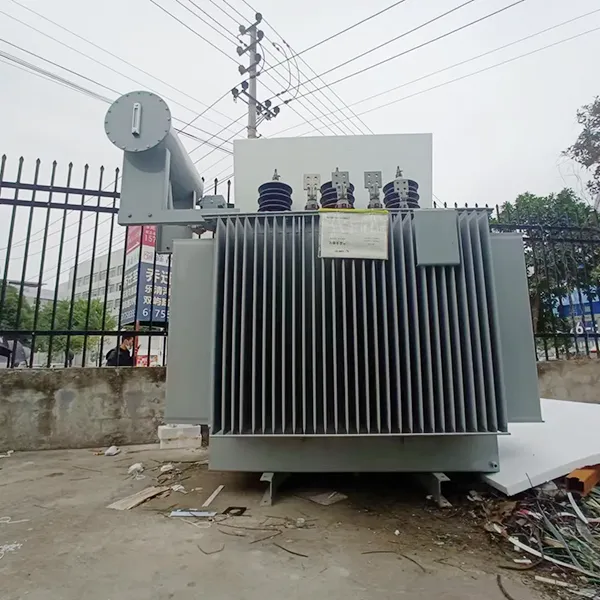

Step Up Kolmefaasiline keskpinge elektritrafo

Meie kolmefaasiline keskpinge elektritrafo on loodud madalpinge võimsuse (nt 0,4 kV) teisendamiseks keskpinge väljundiks (nt 11 kV, 22 kV või 33 kV), võimaldades tõhusat edastamist pikkade vahemaade tagant või integreerida jaotusvõrkudesse. See toode on hädavajalik taastuvenergiaprojektide, tööstusrajatiste ja elektrijaamade jaoks, mis nõuavad usaldusväärset pingetõusu.

Trafol on suure läbilaskvusega terale orienteeritud räniterasest südamik ja hapnikuvabad vaskmähised, mis tagavad minimaalsed kaod ja kõrge termilise stabiilsuse. Theõliga sukeldatud jahutussüsteemtagab suurepärase soojuse hajumise, samas kui täielikult suletud struktuur kaitseb keskkonna saasteainete eest, vähendades hooldusvajadusi ja pikendades kasutusiga.

Toote parameeter (spetsifikatsioon)

Suurendage kolmefaasilise õliga sukeldatud trafo tüüpilised spetsifikatsioonid (0,4 kV / 11 kV)

Standardvarustus sisaldab

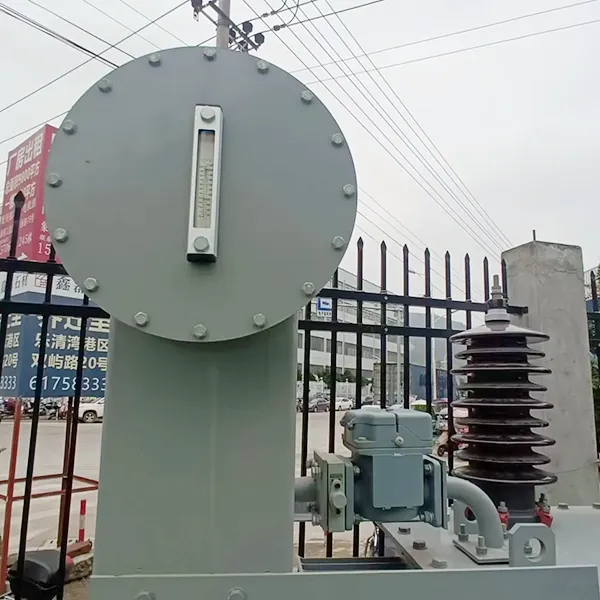

1. Õlitaseme näidik madala taseme häirega

2. Rõhualandusklapp

3. Dial termomeeter häirekontaktidega

4. Valikuline gaasirelee vea tuvastamiseks

Toote funktsioon ja rakendus

Omadused

kolmefaasilised keskpingetrafod vastavad rahvusvahelistele standarditele või ületavad neid – vastavad standarditele IEC 60076, ANSI C57.12, GB1094 ja SANS 780, tagades ülemaailmse rakendatavuse ja töökindluse.

Täielikult suletud gofreeritud paagi konstruktsioon – välistab vajaduse konservaatori järele, hoiab ära õli oksüdeerumise ja niiskuse sissepääsu, võimaldades hooldusvaba töötamist pikema aja jooksul.

Suur ülekoormusvõime ja termiline stabiilsus – õliga sukeldatud jahutussüsteem tagab stabiilse jõudluse isegi püsivate suure koormuse tingimustes või kõikuva sisendpinge korral.

Madal müratase – optimeeritud südamiku liigendstruktuur ja vibratsiooni summutav disain vähendavad töömüra, mis sobib elamu- või müratundlikule keskkonnale.

Kompaktne struktuur paindlikuks paigaldamiseks – moodulkonstruktsioon võimaldab paigaldada postidele, alustele või alajaamade konfiguratsioone, kohandudes piiratud ruumiga või välitingimustes.

Tugev lühisetaluvus – fooliumtüüpi madalpinge mähised ja jäigad pooli tugistruktuurid tagavad mehaanilise terviklikkuse äkiliste rikete korral.

Lihtne paigaldamine ja vähe hooldust – standardsed tõstekõrvad, aluse kinnitusavad ja kaabli sisestusvõimalused lihtsustavad kohapealset paigaldamist; täielikult suletud disain vähendab rutiinset hooldust.

Pikk kasutusiga koos eluaegse toega – kavandatud minimaalselt 30-aastaseks tööeaks, mida toetab eluaegne tehniline tugi ja varuosade saadavus.

Mitu väljalülitusvahemikku pinge reguleerimiseks – pakub ±5%, ±2 × 2,5% väljavõtuvalikuid, võimaldades pinget täpselt reguleerida vastavalt võrgu või koormuse muutustele.

Keskkonnasõbralikud isolatsioonivedelikud – saadaval naturaalse estri (taimeõli) või kõrge tulepunktiga isolatsioonivedelikega keskkonnateadlikeks rakendusteks.

Küsimused ja vastused: Transformeri põhiülevaade

K: Mis on Step Up trafo?

V: Kõrgendatud trafo suurendab madalat sisendpinget kõrgemaks väljundpingeks. Sellel on vähem pöördeid primaarmähisel ja rohkem sekundaarmähisel. Seda tüüpi trafod on kriitilise tähtsusega taastuvenergiasüsteemide jaoks, nagu päikesepargid ja tuuleelektrijaamad, kus toodetud madalpingeenergiat tuleb võrgu edastamiseks suurendada.

K: Kuidas see astmeline trafo energiatõhusust parandab?

V: Meie trafo kasutab suure läbilaskvusega külmvaltsitud teradele orienteeritud räniterast, millel on astmelise vuugühenduse südamik. See vähendab oluliselt hüstereesi- ja pöörisvoolukadusid, vähendades tavaliste trafodega võrreldes tühi- ja koormuskadusid, mis vähendab otseselt tegevuskulusid.

K: Miks on õliga sukeldatud jahutussüsteem rakenduste suurendamiseks oluline?

V: Isolatsiooniõli tagab nii dielektrilise tugevuse kui ka tõhusa soojuse hajumise. See kannab soojust südamikust ja mähistelt paagi pinnale, tagades stabiilse töö isegi pideva suure koormuse või kõrge temperatuuri tingimustes, mis on tüüpilised tõusurakendustele.

K: Kas seda kolmefaasilist keskpingetrafot saab kasutada õues?

V: Jah. Täielikult suletud gofreeritud paagi konstruktsioon kaitseb sisemisi komponente niiskuse, tolmu ja söövitava keskkonna eest, muutes selle ideaalseks välipaigaldisteks, nagu päikeseelektrijaamad, tuulepargid ja tööstuslikud alajaamad.

Funktsioonide eelised

Oluliselt väiksemad kasutuskulud: optimeeritud magnetahel ja madala kadudega materjalid vähendavad energiakadusid, alandades elektrikulusid trafo eluea jooksul.

Kõrge töökindlus: täiustatud lühisekindel disain ja täiustatud isolatsioonisüsteemid tagavad stabiilse töö isegi võrgu kõikumiste või rikete korral.

Madalad hooldusnõuded: täielikult suletud konstruktsioon välistab vajaduse õli vahetamise järele ja vähendab kontrollide sagedust, minimeerides seisakuid ja hoolduskulusid.

Kompaktne ja kohandatav disain: Modulaarne struktuur võimaldab paindlikku paigaldamist piiratud ruumiga keskkondadesse, samas kui standardsed liidesed lihtsustavad integreerimist lülitusseadmete ja juhtimissüsteemidega.

Tooted kohanduvad keskkonnaga

Rakenduse stsenaariumid

Taastuvenergiasüsteemid: Ideaalne päikeseparkide ja tuuleelektrijaamade jaoks, et suurendada genereeritud madalpingeenergiat võrguga ühendamiseks keskpinge tasemele.

Tööstusrajatised: kasutatakse tootmisettevõtetes ja rasketööstuses, kus generaatorite või inverterite madalpinge võimsus peab jaotamiseks olema kõrgendatud.

Infrastruktuuriprojektid: sobib lennujaamadele, raudteedele ja andmekeskustele, mis nõuavad varu- või põhitoitesüsteemide jaoks usaldusväärset pingetõusu.

Elektrijaamad: kasutatakse väikesemahulistes elektrijaamades, kus pikkade vahemaade edastamiseks tuleb pinget tõsta.

Tootmise üksikasjad

Põhimaterjal ja protsess

Astmelise trafo südamik on konstrueeritud kõrge läbilaskvusega külmvaltsitud teraorienteeritud räniterasest, millel on astmeline ühendusliide. Südamik on täpselt lõigatud ja automaatselt virnastatud, et tagada ühtlane magnetvoo jaotus, minimeerida tühikäigukadusid ja magnetiseerivat voolu.

Mähiskonstruktsioon

Nii kõrgepinge kui ka madalpinge mähised on keritud hapnikuvabade vaskjuhtmetega. Madalpingemähised kasutavad pikisuunaliste õlikanalitega fooliumi- või spiraalset struktuuri, mis suurendab mehaanilist tugevust ja lühisetaluvust.

Isolatsiooni- ja jahutussüsteem

Kasutatakse kvaliteetset mineraalõli või keskkonnasõbralikku kõrge tulepunktiga isolatsioonivedelikku. Õli-paberist isolatsioonisüsteem läbib vaakumkuivatus- ja õlitäitmise protsessid, et eemaldada jääkniiskus ja -õhk, tagades kõrge dielektrilise tugevuse ja pikaajalise töökindluse.

Paak ja tihendus

Gofreeritud paagi disain tagab soojuspaisumise kompenseerimise ilma konservaatorita. Täielikult suletud struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu, vähendades hooldussagedust ja pikendades õli kasutusiga.

Küsimused ja vastused: tootmine ja kvaliteedi tagamine

K: Kuidas tagate kolmefaasilise õliga sukeldatud trafo lühise taluvuse?

V: Meie trafod läbivad lühisetesti riiklikult tunnustatud laborites. Fooliummähiste, jäikade mähiste tugede ja iselukustuvate kinnitusdetailide kombinatsioon tagab, et konstruktsioon jääb ootamatute rikete korral terveks.

K: Milliseid kvaliteedistandardeid järgite?

V: Kõik tooted on projekteeritud, toodetud ja testitud vastavalt standarditele IEC 60076, GB1094 ja ISO 9001:2015. Iga üksus läbib enne tarnimist põhjalikud rutiinsed ja tüübitestid.

Trafode projekteerimine ja katsetamine peab vastama järgmistele standarditele:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Toitetrafod”

GB/T6451-2015 《Õliga sukeldatud jõutrafode spetsifikatsioonid ja tehnilised nõuded》

JB/T3837-2010 《Trafotoodete tüübinimetuste koostamise meetod》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB10237-88 《Jõutrafode isolatsioonitasemed ja dielektrilised testid – välisisolatsiooni õhuvahed》

GB7595-87 《Kvaliteedistandard kasutusel olevale trafoõlile》

GB7328-87 "Trafode helitaseme mõõtmine"

GB7534-87 《Osalise tühjenemise mõõtmine》

GB/T15164-94 《Õlisse sukeldatud jõutrafode laadimisjuhend》

DL/T586-95 《Tootmisseadmete kasutajate järelevalve tehniline juhend》

GB/T311.1-3.11-97 《Isolatsiooni koordineerimise ja kõrgepinge testimise tehnikad kõrgepinge ülekande- ja muundamisseadmete jaoks》

GB2536-1990 "Transformaatoriõli"

JB/T56011-92 《Õlisse sukeldatud jõutrafode tootekvaliteedi klassifikatsioon》

ZBK41005-89 《6-220KV trafode helitase》
