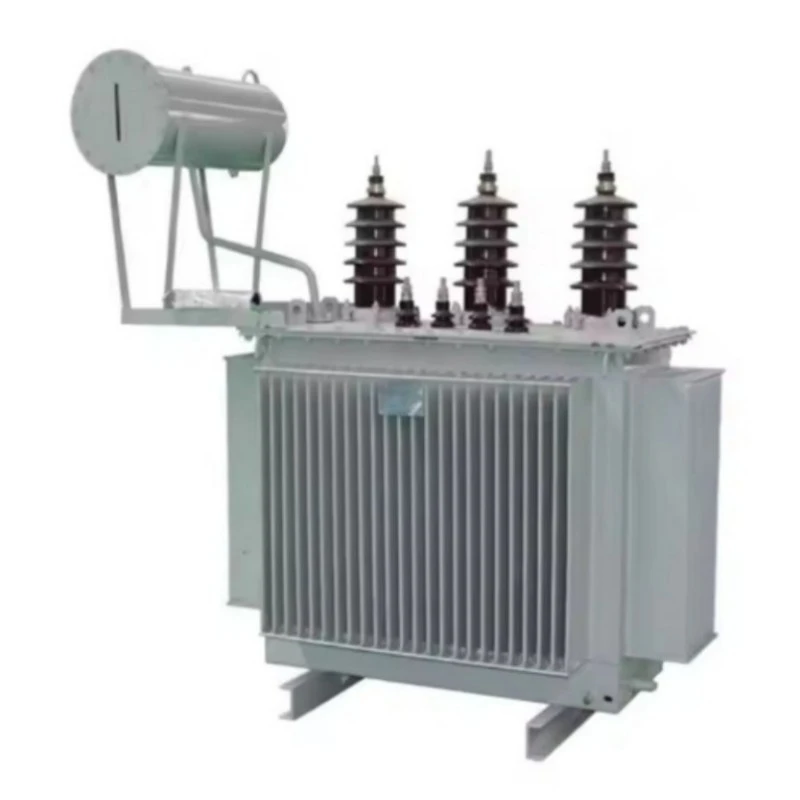

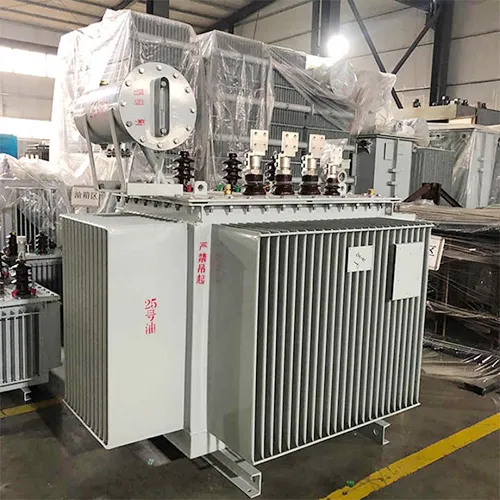

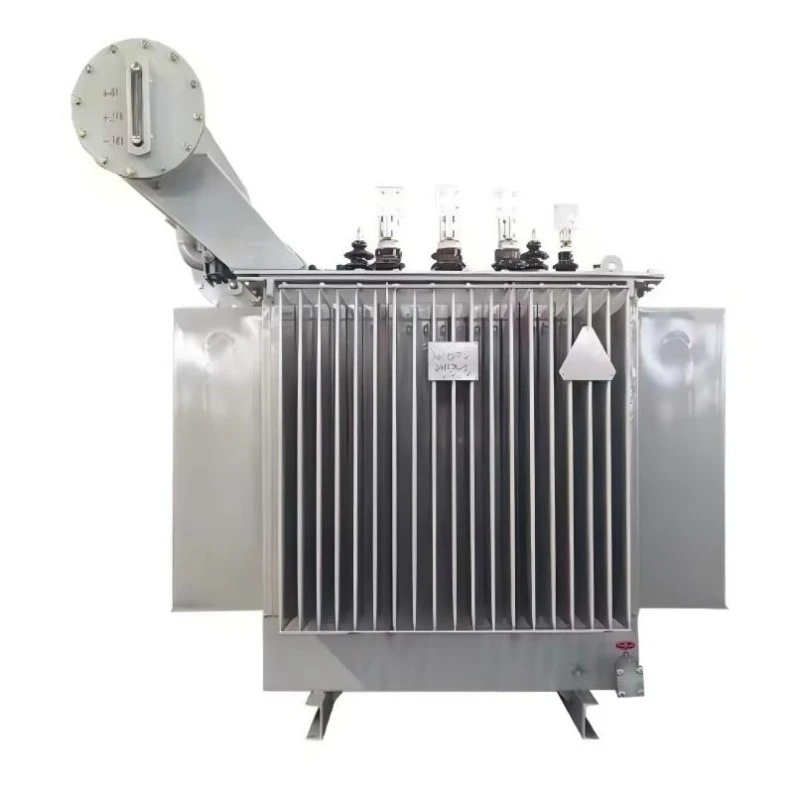

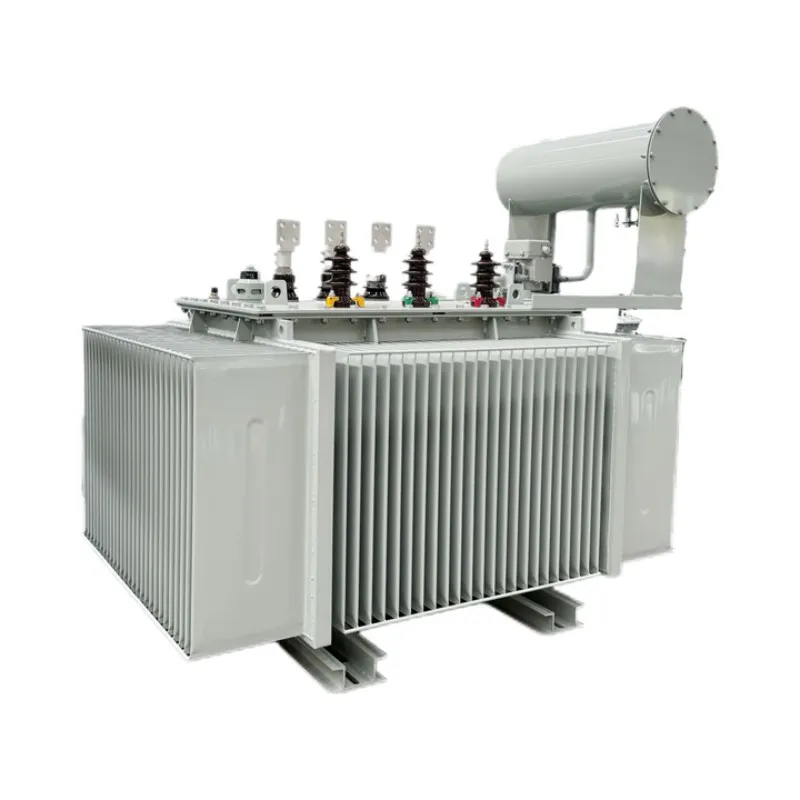

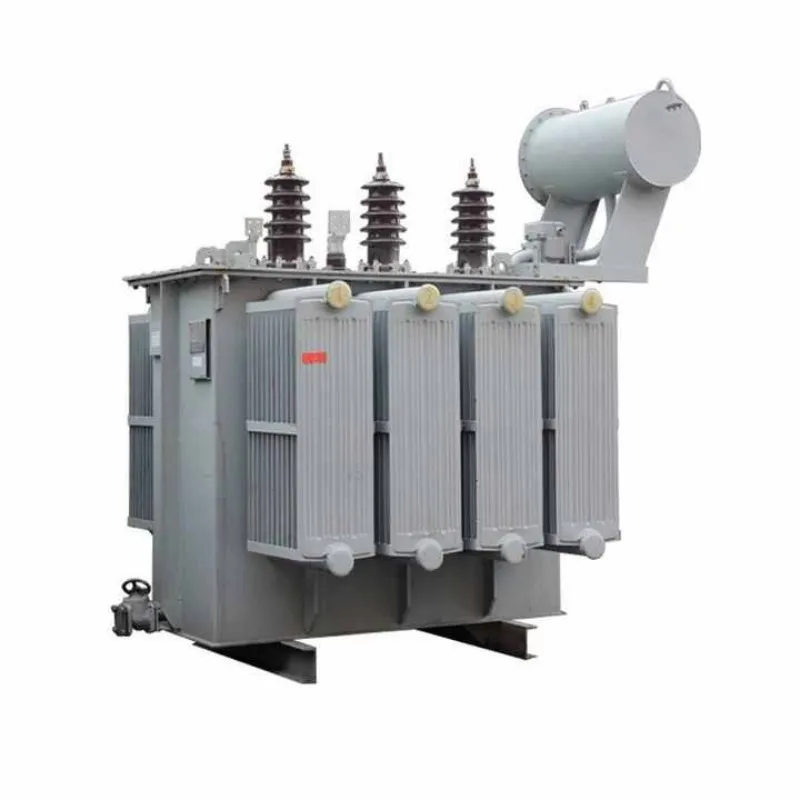

Täielikult suletud kolmefaasiline energiasäästlik välistrafo

Täielikult suletud kolmefaasiline välistingimustes olev energiasäästlik trafo on järgmise põlvkonna jaotusseade, mis on täpselt välja töötatud keskpinge elektri (nt 10 kV või 35 kV) muundamiseks ohutuks madalpingeenergiaks (400 V/230 V) tööstus-, äri- ja elamurakendustes. Erinevalt traditsioonilistest trafodest, mis nõuavad regulaarset õliproovide võtmist ja hooldust, on sellel seadmel tugev hermeetiliselt suletud paak, mis isoleerib täielikult isolatsiooniõli atmosfäärist. See konstruktsioon takistab õli oksüdeerumist ja niiskuse sissepääsu, mis on isolatsiooni lagunemise ja rikke peamised põhjused.

Selle trafo põhiolemus on kõrge läbilaskvusega külmvaltsitud teradele orienteeritud räniteras, millel on täiustatud astmeline ühendusliide. See tehnoloogia minimeerib magnetilise hüstereesi ja pöörisvoolu kaod, saavutades tühikäigukadude väärtused, mis ületavad oluliselt riiklikke energiatõhususe standardeid. Seade on optimeeritud välistingimustes paigaldamiseks, pakkudes suurepärast vastupidavust äärmuslikele temperatuuridele, tolmule ja niiskusele, muutes selle kaasaegse vähese hooldusega elektrijaotusvõrgu nurgakiviks.

Toote funktsioon ja rakendus

Põhiomadused

Hooldusvaba töö: täielikult suletud gofreeritud paak välistab vajaduse konservaatori ja õhutusava järele, vältides õli vananemist ja vähendades hoolduskulusid.

Erakordne energiatõhusus: optimeeritud südamiku ja kõrge juhtivusega vaskmähiste kaudu vähendab tühikäigukadusid kuni 20% võrreldes standardsete S11-seeria trafodega.

Suurepärane ülekoormusvõime:õliga sukeldatud jahutussüsteem(ONAN) tagab stabiilse töö püsiva suure koormuse ja tippnõudluse tõusu korral.

Tugev välistingimustes vastupidavus: ehitatud ilmastikukindlate katetega ja IP54 kaitsega, see talub äärmuslikke temperatuure (-25 °C kuni +40 °C), niiskust ja UV-kiirgust.

Kõrge lühisekindlus: tugeva kinnitussüsteemiga mehaaniliselt tugevdatud mähised tagavad ohutuse ja töökindluse võrgutõrgete korral.

Peamised rakenduse stsenaariumid

Linna- ja maapiirkondade elektrivõrgud: ideaalne kompaktsete alajaamade jaoks elamukogukondades, ärikeskustes ja maapiirkondade elektrifitseerimisprojektides, kus on hädavajalikud usaldusväärsed ja vähese hooldusega seadmed. Täielikult suletud kolmefaasiline välistingimustes olev energiasäästlik trafo on nendes keskkondades suurepärane.

Tööstuspargid ja tehased: pakub stabiilset võimsust rasketele masinatele, töötlemisliinidele ja tootmisettevõtetele, käsitledes hõlpsalt muutuvaid koormusi.

Taastuvenergia integreerimine: sobib suurepäraselt päikesefarmidesse ja tuuleelektrijaamadesse, kus välistingimustes vastupidavus ja kõrge efektiivsus on võrguühenduse pinge suurendamiseks kriitilise tähtsusega.

Infrastruktuuriprojektid: kasutatakse lennujaamades, metroosüsteemides, andmekeskustes ja haiglates, kus toiteallika töökindlus ei ole läbiräägitav.

Ajutine ja avariiline toide: selle kompaktne jalajälg ja tugev konstruktsioon muudavad selle ideaalseks ajutiste alajaamade või hädaolukorra remondikohtade jaoks.

Toote parameeter (spetsifikatsioon)

Tootmise üksikasjad

Põhimaterjal ja tootmisprotsess

Selle trafo südamik on valmistatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterasest. Lamineeringud on täpselt pügatud ja virnastatud, kasutades 45° astmelist ühendusprotsessi, mis tagab tihedalt integreeritud magnetahela. See tehnika minimeerib pöörisvoolukadusid ja vähendab magnetiseerivat voolu, moodustades selle energiasäästuvõime aluse. Südamik on kinnitatud poolkuiva klaasteibiga, et vähendada vibratsiooni ja tagada vaikne töö.

Mähiskonstruktsioon

Nii kõrgepinge- kui ka madalpingemähised on valmistatud hapnikuvabadest vaskjuhtmetest, mis on valitud nende kõrge juhtivuse ja madalate takistuskadude tõttu. Madalpingemähisel on pikisuunaliste õlikanalitega fooliummähis, mis mitte ainult ei suurenda soojuse hajumist, vaid tagab ka suurepärase mehaanilise tugevuse, et taluda lühisjõude.

Mahuti- ja tihendustehnoloogia

Selle trafo eripäraks on täielikult suletud lainepaak. Erinevalt tavapärastest konstruktsioonidest laienevad ja tõmbuvad lainepapist paneelid kokku temperatuurikõikumistest tingitud õlimahu muutustega, välistades vajaduse traditsioonilise konservaatori järele. See loob täielikult suletud süsteemi, mis ei lase isoleerõlil välisõhuga kokku puutuda, välistades seeläbi oksüdeerumise, niiskuse imendumise ja muda moodustumise. Rõhualandusklapp ja ülitäpne õlitaseme näidik on standardsed turvaelemendid.

Isolatsioonisüsteem

Täielikult suletud kolmefaasiline välistingimustes kasutatav energiasäästlik trafo kasutab kvaliteetset mineraalset isolatsiooniõli, mis läbib range vaakumkuivatus- ja õlitäitmisprotsessi. See tagab, et paaki ei jää õhku ega niiskust, tagades kõrge osalise tühjenemise alguspinge ja garanteerides pikaajalise dielektrilise töökindluse.

Kvaliteedi tagamine ja sertifitseerimine

Sertifikaadid: ISO 9001:2008, CE ja riiklike trafode testimiskeskuste põhjalikud tüübikatsete aruanded.

Rutiinne testimine: iga seade läbib 100% tehase testimise, sealhulgas tühikoormuse kadu, koormuse kadu, lühisetakistust, indutseeritud ülepinge taluvust ja osalise tühjenemise katseid.

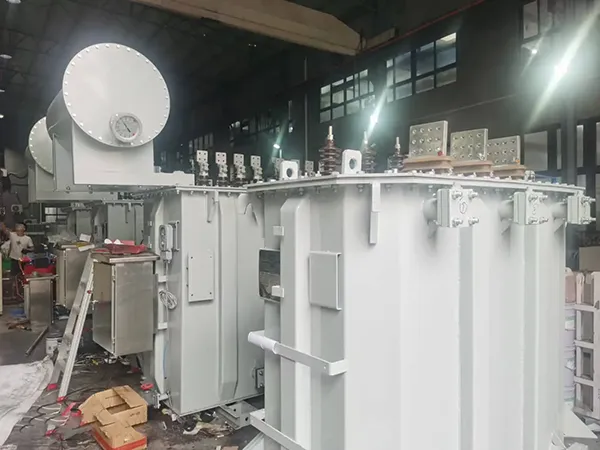

Kvaliteedikontroll: meie tootmisprotsessis jälgitakse reaalajas südamiku kokkupanekut, mähist ja lõplikku montaaži, et tagada iga trafo vastavus meie rangetele kvaliteedinäitajatele.

Miks valida Lugao Power?

Lugao Poweri valimine tähendab investeerimist tootesse, mis on loodud pikaealisuse tagamiseks. Meie teadmised täielikult suletud kolmefaasilise välistingimustes kasutatava energiasäästliku transformaatori valmistamisel tagavad, et saate seadme, mis mitte ainult ei vasta teie elektrivajadustele, vaid aitab ka vähendada süsinikdioksiidi heitkoguseid ja tööeelarvet.

Müügijärgne teenindus

5-aastane garantii: garanteerime lekke- ja värvikoorumiseta töö. Kõik tavapärasel kasutamisel tekkinud tootmisdefektid on tasuta parandamise või asendamise eest kaetud.

Eluaegne hooldustugi: varuosad ja tehniline abi on saadaval kogu trafo eluea jooksul.

30-aastane kasutusiga: disainitud kvaliteetsetest materjalidest, et tagada kolme aastakümne töökindlus.

Kiire reageerimine: seadmete rikke korral reageerib meie meeskond ühe tunni jooksul pärast teatamist ja saadab tehnilise personali 24 tunni jooksul kohapeale.

Pakkimine ja kohaletoimetamine

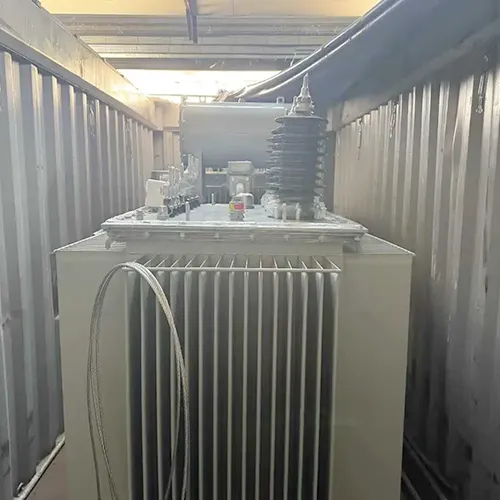

Pakend: Täielikult suletud kolmefaasiline välistingimustes kasutatav energiasäästlik trafo on kindlalt pakitud ilmastikukindlasse puidust kasti või pakitud optimaalseks kaitseks transpordi ajal.

Tarneseisund: Tarnitakse õliga täidetud paagiga, mis on täielikult suletud, kaasas tehase katsearuanded, paigaldusjuhendid ja üksikasjalikud mõõtmete joonised.

Standardtarvikud: iga seade sisaldab õlitaseme näidikut, rõhualandusklappi, termomeetrit, kõrgepinge- ja madalpingepukse, maanduspolte ja täielikku riistvarakomplekti paigaldamiseks.

Küsimused ja vastused: korduma kippuvad küsimused

K1: Mis on täielikult suletud kolmefaasiline välistingimustes olev energiasäästutrafo?

A1: see on hermeetiliselt suletud paagiga välitingimustes kasutamiseks mõeldud jaotustrafo. Erinevalt traditsioonilistest õlikonservaatoriga seadmetest takistab see disain isolatsiooniõli kokkupuudet õhuga, välistades oksüdatsiooni ja niiskuse imendumise ohu, mis vähendab oluliselt hooldust ja pikendab selle eluiga.

Q2: Kuidas see trafo võrreldes vanemate mudelitega energiat säästab?

A2: Energiasääst saavutatakse suure läbilaskvusega terale orienteeritud räniterase ja optimeeritud südamiku ühendusstruktuuri kasutamisega. Võrreldes tavaliste S9- või S11-seeria trafodega vähendab see tühikoormuse (hüsterees ja pöörisvool) kadusid üle 15–20%, mis toob kaasa märkimisväärse elektriarvete vähenemise seadme eluea jooksul.

K3: Kas see trafo on tõesti hooldusvaba?

A3: Jah, tavalistes töötingimustes. Kuna täielikult suletud kolmefaasilises välistingimustes kasutatavas energiasäästutransformaatoris kasutatakse lainepaaki ilma õhutusavata, ei lagune õli kunagi kokkupuutel õhu või niiskusega. See välistab tavapäraste trafode jaoks vajaliku perioodilise õli testimise, filtreerimise või asendamise vajaduse.

Q4: Kas see trafo saab lühistingimustega ohutult hakkama?

A4: Absoluutselt. See on konstrueeritud mehaaniliselt tugevdatud mähistega, kasutades fooliumiga keritud madalpinge pooli ja tugevat kinnitussüsteemi. Kõik seadmed läbivad tüübikatsetuse etapis ranged lühiselöögikatsed, et tagada nende vastupidavus võrgutõrgetele ilma kahjustusteta.
