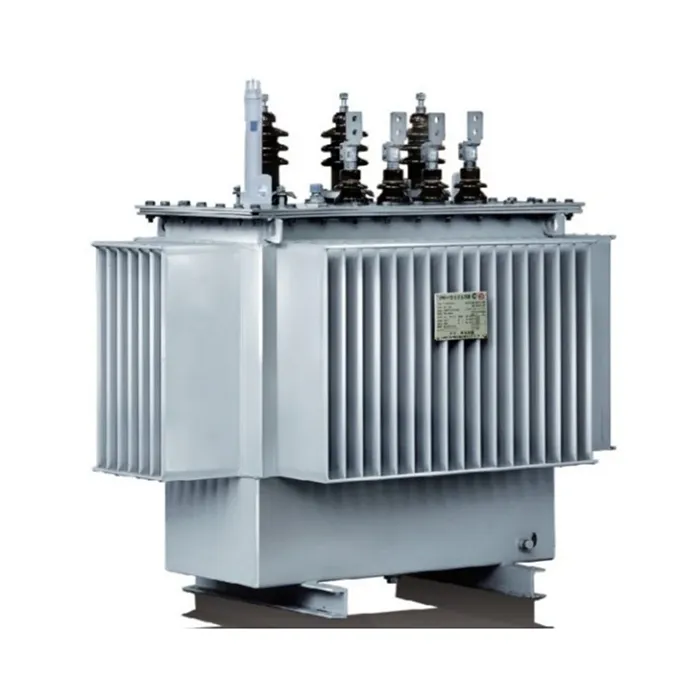

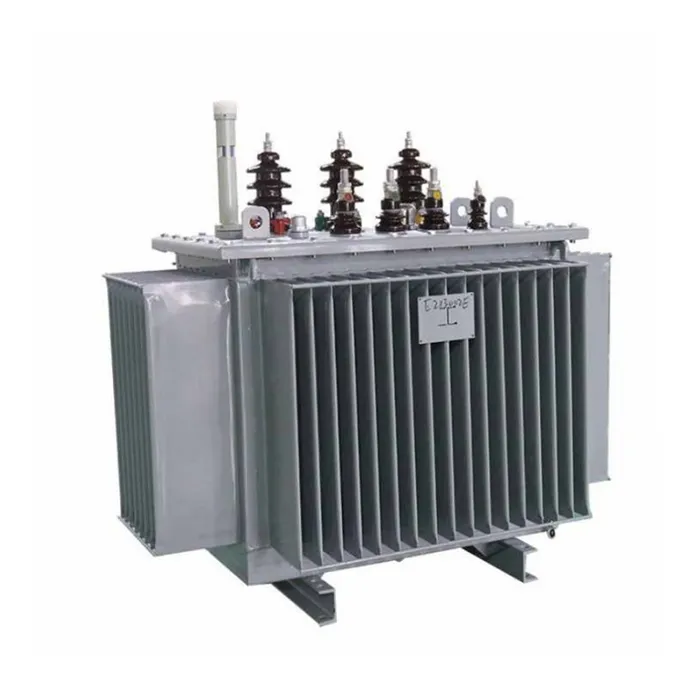

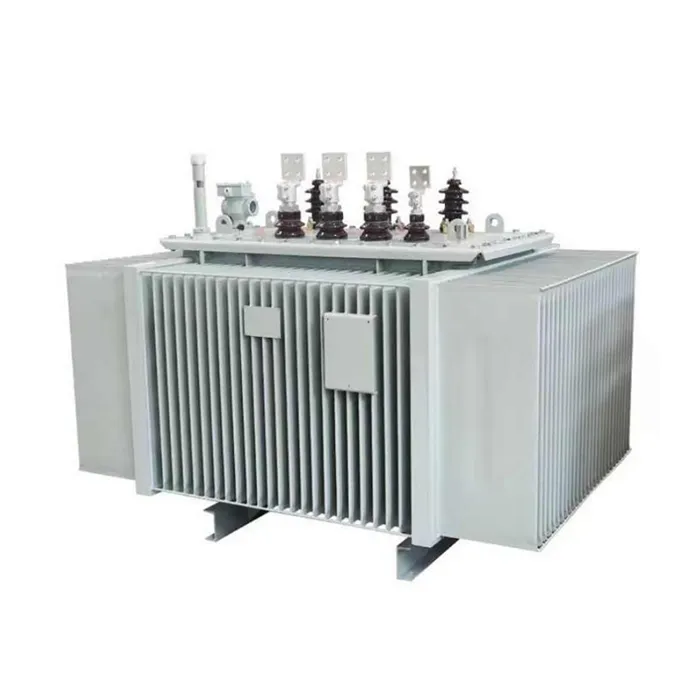

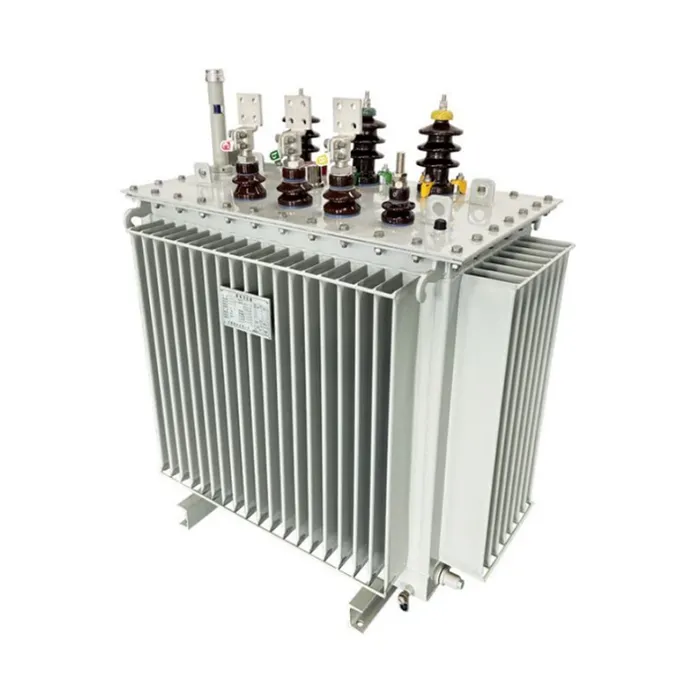

Kahe mähisega kolmefaasiline kõrgepingetrafo

Meie ettevõte on kahe mähise kolmefaasilise kõrgepingetrafo professionaalne tootja, mis on loodud pakkuma usaldusväärset ja tõhusat jõuülekannet kõrgepingevõrkude ja suuremahuliste elektritootmisrakenduste jaoks. Meie põhieelis seisneb paindumatutes rakenduslahendustes, sealhulgas mitmes pinge reguleerimise meetodis, nagu vooluringist väljas olevad astmelülitid ja koormusega astmelülitid, mis võimaldavad pinget reguleerida ilma voolukatkestuseta kõikuvates võrgutingimustes. Erinevate jahutusvõimalustega, nagu õliga sukeldatud isejahutus, sundõhujahutus ja õli sundtsirkulatsioon, kohanduvad meie trafod sujuvalt erinevate paigalduskeskkondadega. Nendes toodetes on ühendatud lihtsustatud struktuur, stabiilne töö, tugev löögi- ja ülekoormuskindlus ning kõrge kuluefektiivsus, mistõttu on need alajaamade, elektrijaamade ja tööstuslike elektrisüsteemide jaoks eelistatud.

Kaubamärk: Lugao Power Co., Ltd.
Sertifitseerimine: ISO/CE/tüübitesti aruanne

Saada päring

Tootekirjeldus

Kahe mähisega kolmefaasiline kõrgepingetrafo, tootjaLugao Power Co., Ltd.on suure jõudlusega jõutrafo, mis on loodud spetsiaalselt kõrgepinge ülekande- ja jaotusvõrkudele. Erinevalt kolme mähisega konstruktsioonidest on sellel trafol ainult kõrgepinge ja madalpinge mähised, mis lihtsustavad oluliselt konstruktsiooni ja suurendavad töökindlust. See disain vähendab tõrkepunkte ja parandab tõrketaluvust, muutes selle eriti sobivaks generaatorite astmeliste rakenduste ja võrguühenduste jaoks.

Väikese kadudega terale orienteeritud räniterasest südamiku ja kõrge juhtivusega hapnikuvaba vaskmähistega trafo saavutab erakordselt madalad tühi- ja koormuskaod. Tugevõliga sukeldatud jahutussüsteemtagab tõhusa soojuse hajumise, samas kui täielikult suletud paagi struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu. Saadaval on mitme reguleerimis- ja jahutuskonfiguratsiooniga toode, mis tagab pikaajalise stabiilse jõudluse nõudlikes töötingimustes.

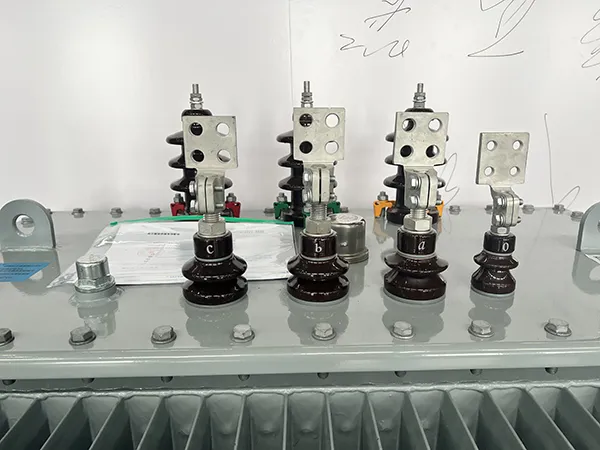

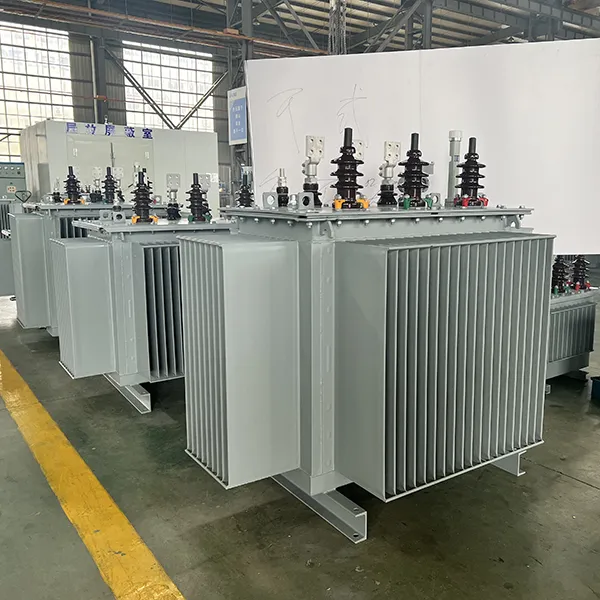

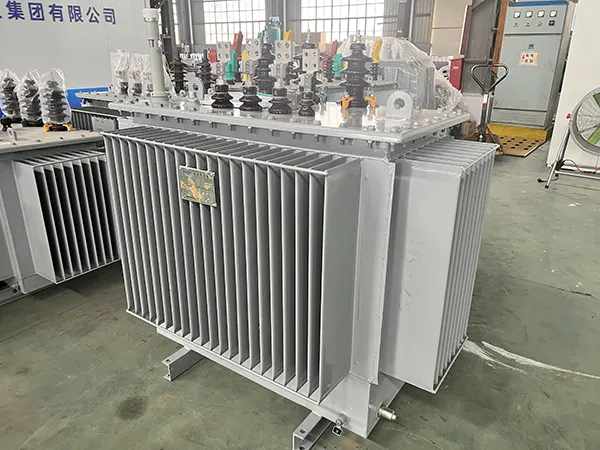

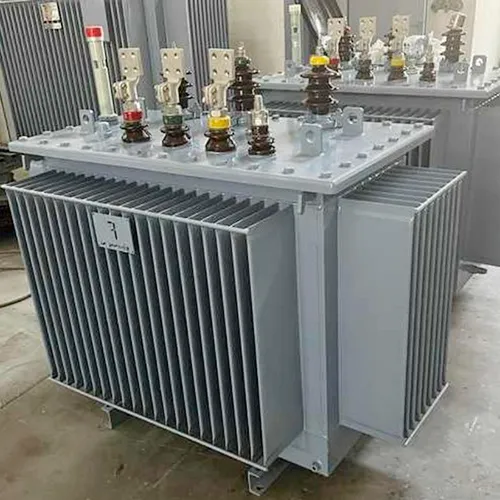

Two Winding Three Phase High Voltage Transformer

Toote funktsioon ja rakendus

Omadused

Vastab või ületab IEC, ANSI, GB ja muid rahvusvahelisi standardeid

Kahe mähisega disain lihtsustab struktuuri ja suurendab töökindlust

Paindlik pingereguleerimine väljalülitatud või koormatud astmelülititega

Mitmed jahutusmeetodid: õliga sukeldatud isejahutus, sundõhkjahutus, sundõli tsirkulatsioon

Suur ülekoormusvõime ja suurepärane lühiskindlus

Täielikult suletud gofreeritud paagi konstruktsioon takistab õli oksüdeerumist ja niiskuse sissepääsu

Madal müratase ja kõrge energiatõhusus

Tugev konstruktsioon, mis sobib kasutamiseks karmides välistingimustes

Standardsed mõõtmed lihtsaks paigaldamiseks ja hooldamiseks

Küsimused ja vastused: põhiteave kahe mähisega kolmefaasilise kõrgepingetrafo kohta

K:Mis on kahe mähisega kolmefaasiline kõrgepingetrafo?

V:Kahe mähisega kolmefaasiline kõrgepingetrafo koosneb kahest eraldi mähisest – kõrgepinge primaarmähisest ja madalpinge sekundaarmähist – mis on mähitud ümber ühise magnetsüdamiku. Seda kasutatakse pinge tõstmiseks või vähendamiseks kolmefaasilistes toitesüsteemides, pakkudes lihtsamat ja usaldusväärsemat alternatiivi kolmemähise või automaattrafo konstruktsioonidele. Seda struktuuri kasutatakse laialdaselt elektrijaamades, alajaamades ja tööstuslikes rakendustes, kus on vaja ainult kahte pingetaset.

K:Mis muudab selle trafo rakenduses paindlikuks?

V:Paindlikkus saavutatakse kahe peamise aspekti kaudu. Esiteks võimaldavad pinge reguleerimise valikud kasutajatel valida kas vooluvõrguväliseid astmelüliteid stabiilse pingevajadusega rakenduste jaoks või koormuse all olevaid astmelüliteid oluliste pingekõikumistega võrkude jaoks, võimaldades reguleerimist ilma toiteallikat katkestamata. Teiseks hõlmab jahutusmeetodi paindlikkus õliga sukeldatud isejahutust tavaliste rakenduste jaoks, sundõhujahutust suurema võimsuse saavutamiseks ja sundõli tsirkulatsiooni suure koormusega või kõrge temperatuuriga keskkondades, tagades kohanemisvõime erinevate paigaldustingimustega.

K:Kuidas kahe mähise konstruktsioon töökindlust parandab?

V:Kolme mähisega trafodega võrreldes vähem mähiste ja lihtsamate sisemiste ühendustega vähendab kahe mähise struktuur võimalikke rikkekohti ning lihtsustab tootmist ja hooldust. Selle tulemuseks on suurem töökindlus, väiksem sisemiste tõrgete risk ja lihtsam tõrkeotsing, mis muudab selle ideaalseks kriitiliste rakenduste jaoks, nagu generaatorite suurendamine või põhivõrgu alajaamad.

K:Millised on suure ülekoormusvõime ja lühisetaluvuse eelised?

V:Suur ülekoormusvõime tagab, et trafo suudab toime tulla ajutiste koormuspingetega ilma ülekuumenemise või jõudluse halvenemiseta, mis on muutuva nõudlusega tööstus- või võrgukeskkonnas ülioluline. Suurepärane lühisetaluvus – mis saavutatakse optimeeritud mähisstruktuuride, tugevate kinnitussüsteemide ja ülitugevate isoleermaterjalide kaudu – kaitseb trafot mehaaniliste ja termiliste pingete eest võrgu rikete ajal, pikendades oluliselt kasutusiga.

Peamised rakenduse stsenaariumid

Elektrijaamad:Kasutatakse generaatorite astmeliste trafodena generaatorite ühendamiseks kõrgepinge ülekandevõrkudega.

Võrgu alajaamad:Ideaalne pinge teisendamiseks kahe võrgutaseme vahel, näiteks 110kV kuni 35kV või 220kV kuni 110kV.

Tööstuslikud elektrisüsteemid:Pakub kõrgepinge madalpingeks teisendamist suurte tööstusrajatiste jaoks, mis vajavad usaldusväärset toiteallikat.

Taastuvenergia integreerimine:Sobib tuuleparkidele ja päikeseelektrijaamadele, kus pinget tõstetakse võrguga ühendamiseks keerulistes keskkonnatingimustes.

Infrastruktuuriprojektid:Kasutatakse lennujaamades, raudteedel, andmekeskustes ja haiglates, mis nõuavad suurt töökindlust ja paindlikke paigaldusvõimalusi.

Toote parameeter (spetsifikatsioon)

Reiting (kVA)	HV (kV)	LV (kV)	Vektorrühm	Takistus (%)	Koormuseta kaotus (kW)	Koormuskadu (kW)	Tühjendusvool (%)	Kaal (kg)	Mõõdud (P×L×K) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850 × 1300 × 1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100 × 1450 × 1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350 × 1600 × 2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650 × 1800 × 2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950 × 2000 × 2650
Märkus: Koputusvahemik: ±5%, ±2×2,5%; Sagedus: 50Hz / 60Hz saadaval; Kohandatud pingesuhted on saadaval nõudmisel.

Tootmise üksikasjad

Põhimaterjal ja tootmisprotsess

Kahe mähisega kolmefaasiline kõrgepingetrafo südamik on valmistatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterasest, millel on astmeline ristliide, mis minimeerib tühikäigukadusid ja vähendab magnetiseerimisvoolu. Südamiku laminaadid on täpselt lõigatud ja automaatselt virnastatud, et tagada tihedad ühendused ja ühtsed magnetrajad. Südamik on kindlalt seotud poolkuiva klaaslindiga, et säilitada struktuurne terviklikkus ja madal müratase.

Mähiskonstruktsioon

Nii kõrgepinge kui ka madalpinge mähised on valmistatud hapnikuvabadest vaskjuhtmetest, mis pakuvad suurt juhtivust ja madalaid takistuskadusid. Madalpingemähisel on pikisuunaliste õlikanalitega foolium või spiraalne struktuur, mis suurendab oluliselt mehaanilist tugevust ja lühisetaluvust. Kõrgepinge mähis on konstrueeritud vahelduvate või pidevate kettakonfiguratsioonidega, et optimeerida pinge jaotust ja impulsi tugevust.

Isolatsiooni- ja jahutussüsteem

Suurepärase dielektrilise tugevuse ja keemilise stabiilsuse tagamiseks kasutatakse kvaliteetset mineraalset isolatsiooniõli või keskkonnasõbralikku kõrge tulepunktiga isolatsioonivedelikku. Õli-paberi isolatsioonisüsteem läbib vaakumkuivatus- ja õlitäitmisprotsessid, et eemaldada jääkniiskus ja -õhk, tagades kõrge osalise tühjenemise alguspinge ja pikaajalise töökindluse. Jahutusvõimaluste hulka kuuluvad õliga sukeldatud isejahutus (ONAN), sundõhkjahutus (ONAF) ja õli sundtsirkulatsioon (OFAF), mis vastavad erinevatele rakendusnõuetele.

Paak ja tihendusstruktuur

Kahe mähisega kolmefaasiline kõrgepingetrafo kasutab gofreeritud paagi konstruktsiooni. Gofreeritud paagi disain tagab soojuspaisumise kompenseerimise ilma konservaatorita. Täielikult suletud struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu, vähendades hooldussagedust ja pikendades õli kasutusiga. Rõhualandusklapid ja madala taseme häirega õlitaseme näidikud on standardvarustuses, et tagada ohutu töö ebatavalistes tingimustes.

Kaitse ja juhtimise konfiguratsioon

Standardvarustuses on häirekontaktidega õlitemperatuuri näidik, mähise temperatuurinäidik ja ülerõhuklapp. Täiustatud seiret vajavate rakenduste jaoks on saadaval valikulised gaasireleed ja fiiberoptilised temperatuurimõõtmissüsteemid, mis võimaldavad dünaamilist koormuse juhtimist ja varajast rikete tuvastamist.

Kvaliteedi ja testimise tagamine

Kahe mähisega kolmefaasilised kõrgepingetrafod peavad enne tarnimist läbima põhjaliku tüübitesti ja rutiinse testimise, sealhulgas tühi- ja koormuskadude testid, lühisetakistuse testid, indutseeritud ülepinge vastupidavuse testid, osalise tühjenemise testid ja välgumpulsside testid. Kõik peamised jõudlusnäitajad ületavad nii riiklike standardite kui ka IEC spetsifikatsioonide nõudeid, tagades pikaajalise stabiilse töö keerulistes välitingimustes.

Toote müügijärgne teenindus

Kõigile toodetele kehtib viieaastane garantii tootmisdefektide vastu tavakasutusel ning garanteeritud lekke- ja värvikoorumiseta töö.

Eluaegne hooldustugi tagab varuosade ja tehnilise abi kättesaadavuse kogu toote elutsükli jooksul.

Mõeldud tööeaks nõuetekohastel hooldustingimustel vähemalt 30 aastat.

Seadme rikke korral reageerib tarnija ühe tunni jooksul pärast teatamist ja saadab tehnilise personali 24 tunni jooksul siseriiklikult objektile.

Teeninduskohustus

Lugao Power Co., Ltd. töötab ISO 9001-2008 kvaliteedijuhtimissüsteemi alusel, tagades, et kõik kaks mähisega kolmefaasilist kõrgepingetrafot vastavad enne tehasest lahkumist 100% kvaliteedistandarditele. Klientide täieliku rahulolu tagamiseks pakutakse kõikehõlmavaid eelmüügi-, müügi- ja müügijärgseid teenuseid.

Standardite järgimine:

GB1094.1 ~ 2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076 seeria

Lugao ISO 9001 quality management certificate
