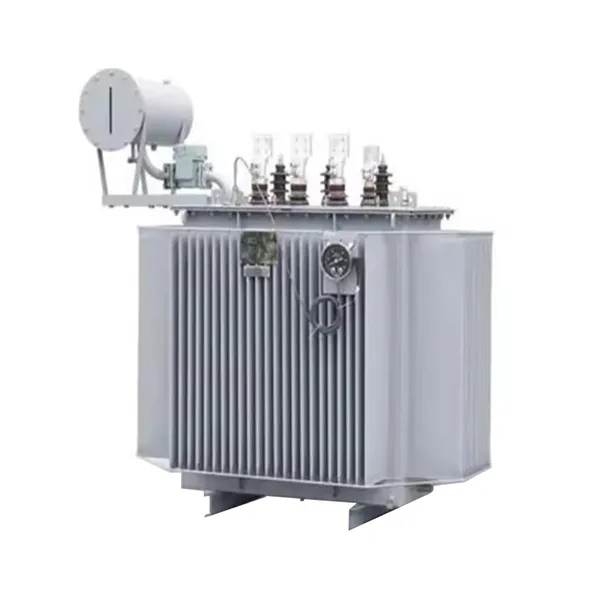

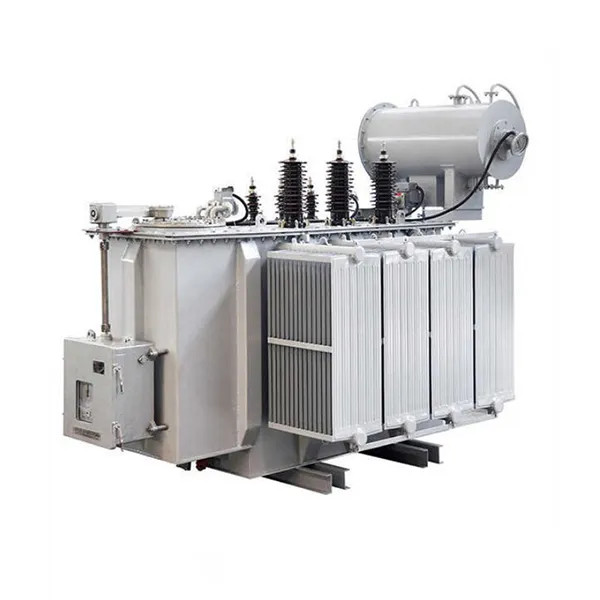

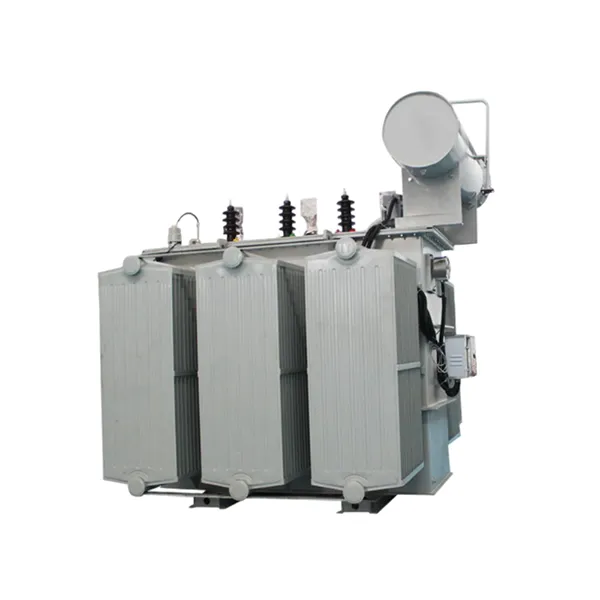

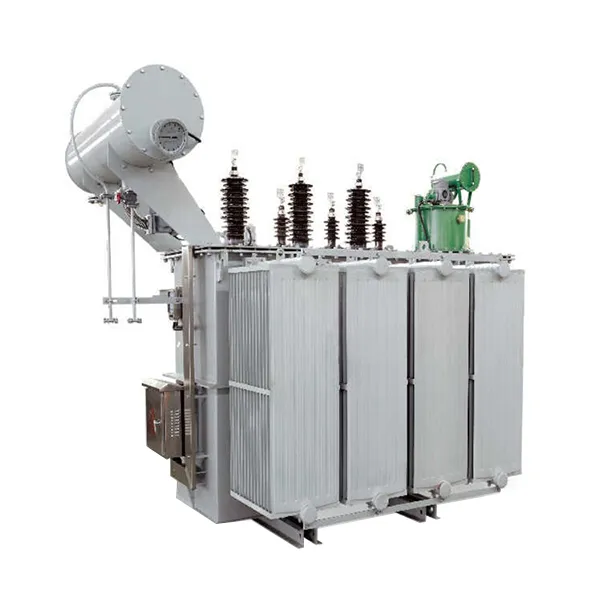

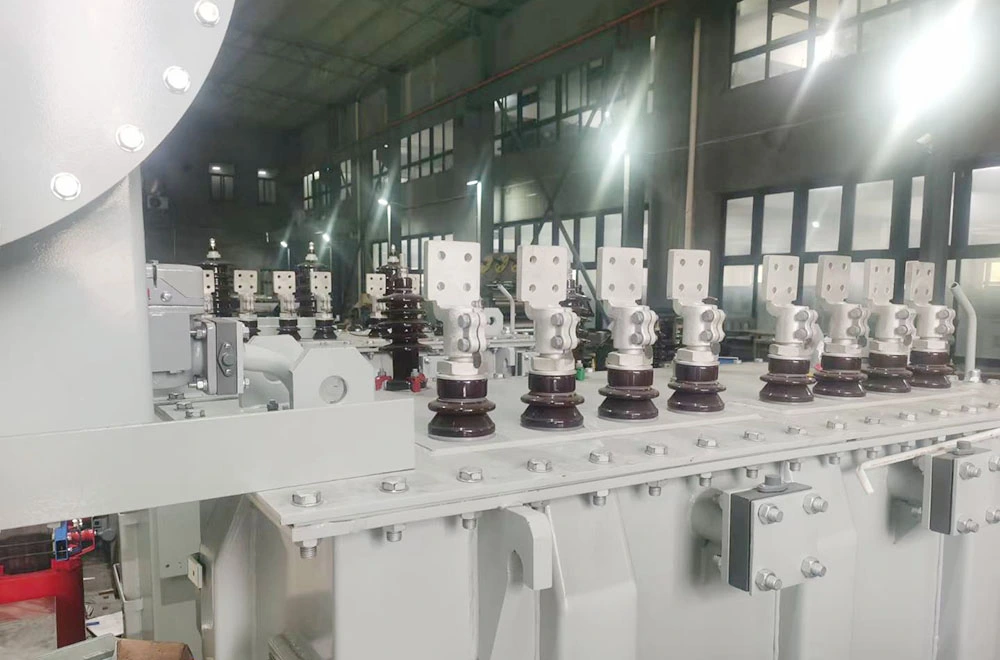

500kva õliga sukeldatud välistingimustes kasutatav kõrgepingetrafo

See kolmefaasiline õliga sukeldatud välistingimustes kasutatav kõrgepingetrafo, mille nimivõimsus on 500 kVA, on mõeldud kõrgepinge (nt 10 kV või 35 kV) alandamiseks madalpinge tasemele (nt 0,4 kV), mistõttu on see ideaalne terminalide jaotussüsteemide jaoks. Trafol on südamik, mis on valmistatud suure läbilaskvusega külmvaltsitud terale orienteeritud räniterasest, millel on astmeline ristliide, mis vähendab tõhusalt hüstereesi ja pöörisvoolu kadusid. Koormuskao väärtused ületavad oluliselt riiklikke standardeid.

Nii kõrgepinge kui ka madalpinge mähised on valmistatud hapnikuvabadest vaskjuhtidest. Madalpingemähisel on pikisuunaliste õlikanalitega fooliummähis, mis parandab oluliselt mehaanilist tugevust ja lühisetaluvust. Täielikult suletud gofreeritud paagi disain tagab suurepärase soojuse hajumise, kompenseerides samal ajal automaatselt õlimahu muutusi. See konstruktsioon takistab isolatsiooniõli ja välisõhu kokkupuudet, välistades õli oksüdeerumise ja niiskuse sissepääsu, pikendades seeläbi kasutusiga.

Õliga sukeldatud trafo toetab võrgu pingekõikumiste kohanemiseks mitut koputusvahemikku (±5%, ±2 × 2,5%). Selle kompaktne ja vastupidav konstruktsioon sobib postidele, platvormile või maapinnale paigaldatavatele välipaigaldistele, tagades usaldusväärse jõudluse erinevates ilmastikutingimustes.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

Kõrge energiatõhusus: kasutab suure läbilaskvusega räniterasest ja optimeeritud südamikustruktuuri, vähendades tavaliste toodetega võrreldes tühikoormusekadu üle 15%, tagades seadme eluea jooksul mõõdetava energiasäästu.

Täielikult suletud konstruktsioon: gofreeritud paagi disain välistab vajaduse konservaatori järele, vältides õli oksüdeerumist ja niiskuse imendumist, võimaldades hooldusvaba töötamist.

Suurepärane ilmastikukindlus: töötab usaldusväärselt ümbritseva õhu temperatuurivahemikus -25°C kuni +40°C ja kuni 1000 meetri kõrgusel. IP54 kaitse tagab vastupidavuse tolmule ja vihmale.

Kõrge lühisetaluvus: mähised on mehaaniliselt tugevdatud tugeva kinnitussüsteemiga, mis on läbinud lühiselöögi katsed, et tagada ohutus võrgutõrgete ajal.

Paindlik paigaldus: kompaktsed mõõtmed toetavad paigaldamist postidele, platvormile või maapinnale, kohandudes nii linna kui ka maakoha piirangutega.

Peamised rakenduse stsenaariumid

Linna elektrijaotusvõrgud: sobivad elamupiirkondadesse, äripiirkondadesse ja tööstusparkidesse, kus on vaja usaldusväärset terminalijaotust.

Tööstusrajatised: tagab stabiilse madalpinge toite tootmisettevõtetele, töötlemisliinidele ja rasketele masinatele, käsitledes kergesti kõikuvaid koormusi.

Taastuvenergia projektid: kasutatakse laialdaselt fotogalvaanilistes ja tuuleenergia tootmissüsteemides astmeliste või jaotusrakenduste jaoks, millel on tugev kohanemisvõime väliskeskkonnaga.

Infrastruktuuri ehitamine: kasutatakse lennujaamades, metroosüsteemides, haiglates ja andmekeskustes, kus kõrge toitekindlus on kriitilise tähtsusega.

Ajutine ja avariitoiteallikas: kompaktne ja transporditav disain muudab selle ideaalseks ajutiste alajaamade või avariiremondi stsenaariumide jaoks.

Tootmise üksikasjad

Põhimaterjal ja tootmisprotsess

Südamik on valmistatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterasest, millel on 45° astmeline ühendusvuuk. Südamiku lamineerimine on täpselt pügatud ja automaatselt virnastatud, et tagada tihedad ühendused ja ühtsed magnetrajad. Südamik on kindlalt seotud poolkuiva klaaslindiga, minimeerides vibratsiooni ja müra, vähendades samal ajal tühikäigukadusid.

Mähiskonstruktsioon

Nii kõrgepinge kui ka madalpinge mähised on keritud hapnikuvabade vaskjuhtide abil, mis pakuvad suurt elektrijuhtivust ja madalaid takistuskadusid. Madalpingemähisel on fooliummähis, millel on ühtlane kihtidevaheline isolatsioon ja pikisuunalised õlikanalid, mis suurendab oluliselt mehaanilist tugevust ja lühisetaluvust.

Isolatsiooni- ja jahutussüsteem

Kvaliteetne mineraalne isoleerõli toimib nii dielektrilise keskkonna kui ka jahutusvedelikuna, tagades suurepärase keemilise stabiilsuse ja dielektrilise tugevuse. Õli-paberi isolatsioonisüsteem läbib ranged vaakumkuivatus- ja õlitäitmisprotsessid, et kõrvaldada jääkniiskus ja õhumullid, tagades osalise tühjenemise alguspinge, mis ületab oluliselt standardnõudeid.

Paagi ja tihendi struktuur

Paagil on lainepapist paneeli disain, mis tagab nii soojuse hajumise kui ka soojuspaisumise kompenseerimise, välistades vajaduse välise konservaatori järele. Täielikult suletud struktuur takistab õli oksüdeerumist ja niiskuse sissepääsu, tagades hooldusvaba töö kogu trafo kasutusaja jooksul. Rõhualandusklapp ja õlitaseme näidik on standardvarustuses.

Kvaliteedi ja testimise tagamine

iga õliga sukeldatud välistingimustes kõrgepingetrafo läbib enne tarnimist põhjalikud rutiinsed ja tüübitestid, sealhulgas tühi- ja koormuskadu mõõtmised, lühisetakistuse testid, indutseeritud ülepinge vastupidavuse testid, osalise tühjenemise testid ja välgumpulsside testid. Kõik peamised jõudlusnäitajad ületavad nii riiklike standardite kui ka IEC spetsifikatsioonide nõudeid, tagades pikaajalise stabiilse töö keerulistes välitingimustes.

Küsimused ja vastused: toote põhiülevaade

Q1: Mis on 500 kVA õliga sukeldatud välistingimustes töötav kõrgepingetrafo ja kus seda kasutatakse?

V: See trafo alandab kõrgepinge (nt 10 kV või 35 kV) madala pingeni (nt 0,4 kV) võimsusega 500 kVA. Seda kasutatakse laialdaselt linnade jaotusvõrkudes, tööstusparkides, taastuvenergiaprojektides ja infrastruktuurirakendustes, kus välipaigaldus ja pikaajaline töökindlus on olulised.

Q2: Mis muudab selle trafo energiatõhusaks?

V: Energiatõhusus saavutatakse suure läbilaskvusega terale orienteeritud räniterase ja optimeeritud südamiku konstruktsiooni kasutamisega. Need omadused vähendavad tühikäigukadusid tavaliste toodetega võrreldes enam kui 15%, mis toob kaasa olulise elektrisäästu trafo tööea jooksul.

Q3: Millised on täielikult suletud konstruktsiooni eelised?

V: Täielikult suletud gofreeritud paak välistab vajaduse konservaatori ja õhutussüsteemi järele. See takistab isolatsiooniõli kokkupuudet atmosfääriõhuga, vältides oksüdeerumist ja niiskuse imendumist. See vähendab hooldusvajadust ja pikendab nii õli kui ka trafo kasutusiga.

Q4: Kuidas see trafo lühise tingimustes töötab?

V: 500 kVA õliga sukeldatud välistingimustes olev kõrgepingetrafo on konstrueeritud mehaaniliselt tugevdatud mähiskonstruktsiooni ja tugeva kinnitussüsteemiga. See on edukalt läbinud lühiselöögi katsed riiklikult tunnustatud katselaborites, tagades usaldusväärse jõudluse ja ohutuse võrgutõrgete korral.

K5: Millist garantiid ja müügijärgset tuge pakutakse?

V: Pakume 5-aastast garantiid, mis katab tootmisdefektid tavakasutusel. Pakutakse eluaegset tehnilist tuge ja varuosade kättesaadavust. Rikke korral reageerime ühe tunni jooksul pärast teatamist ja saadame tehnilise personali 24 tunni jooksul riigisiseselt. Trafo on ette nähtud kasutusiga mitte vähem kui 30 aastat.

Miks valida Lugao Power?

Sertifitseerimine ja kvaliteedi tagamine

ISO 9001:2008 kvaliteedijuhtimissüsteemi sertifikaat

CE märgistatud

Tüübitestide aruanded riiklikust transformaatori kvaliteedijärelevalve- ja testimiskeskusest

100% rutiinne testimine enne tarnimist: koormuse kadu, koormuse kadu, lühisetakistus, indutseeritud ülepinge, osaline tühjenemine, välguimpulss ja palju muud

Pakendamine ja kohaletoimetamine

Pakend: puidust kast või ilmastikukindel pakitud pakend, mis sobib mere-, maismaa- või raudteetranspordiks

Tarneseisund: õliga täidetud, pitseeritud, kaasas tehase katsearuanded, kasutusjuhendid ja paigaldusjoonised

Standardtarvikud: õlitaseme näidik, ülerõhuklapp, termomeeter, puksid, maanduspoldid ja täielik riistvarakomplekt

Müügijärgse teeninduse kohustus

5-aastane garantii: tasuta parandamine või asendamine pärast kasutuselevõttu normaalsel kasutamisel tekkivate kvaliteediprobleemide korral.

Eluaegne hooldustugi: tehniline abi ja varuosade kättesaadavus kogu toote elutsükli jooksul.

30-aastane disaini eluiga: ehitatud kvaliteetsetest materjalidest, et tagada pikaajaline töökindlus.

Hädaolukorrale reageerimine: reageerimine ühe tunni jooksul pärast veateadet; kodune kohapealne teenindus 24 tunni jooksul.
