XL-21 fikseeritud toitejaotuskarbi lülitusseade

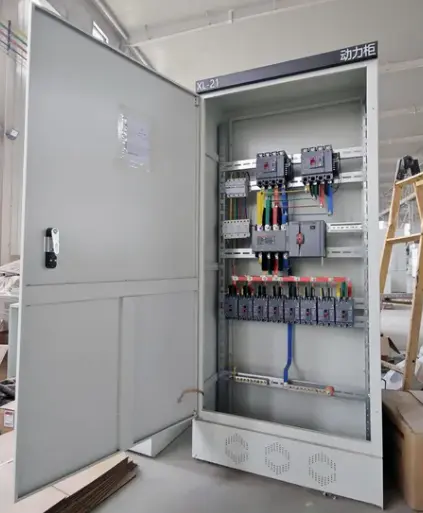

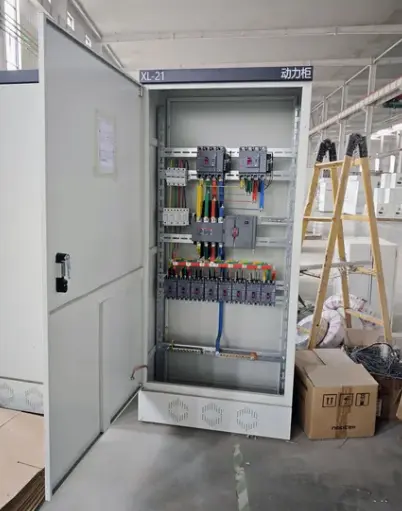

Fikseeritud toitejaotuskarbi lülitusseade XL-21 on seinale või põrandale paigaldatav suletud madalpinge elektrijaotuskapp, mille nimivõimsus on tavaliselt kuni 630 A. Sellel on fikseeritud tüüpi sisemine kinnitusstruktuur – see tähendab, et kõik kaitselülitid, kontaktorid, arvestid ja klemmid on püsivalt paigaldatud sisesiinidele või kinnitusplaatidele, mitte väljavõetavad.

Mida see toode teeb?

● Võtab vastu ja jaotab elektrienergiat peamisest sissetulevast allikast mitmele väljuvale haruahelale

● Tagab liigvoolu- ja lühisekaitse allavoolu seadmetele, kasutades vormitud korpusega kaitselüliteid (MCCB) või miniatuurseid kaitselüliteid (MCB).

● Võimaldab mootorite, valgustusahelate ja muude koormuste kohalikku juhtimist uksele paigaldatud nuppude või valiklülitite kaudu

● Majade mõõte- ja seireseadmed, nagu ampermeetrid, voltmeetrid ja digitaalsed võimsusmõõturid

● Isoleerib ahelad ohutuks hoolduseks, kasutades peamist sissetulevat lülitit või kaitselülitit

Tehnilised parameetrid

Standardid ja sertifikaadid

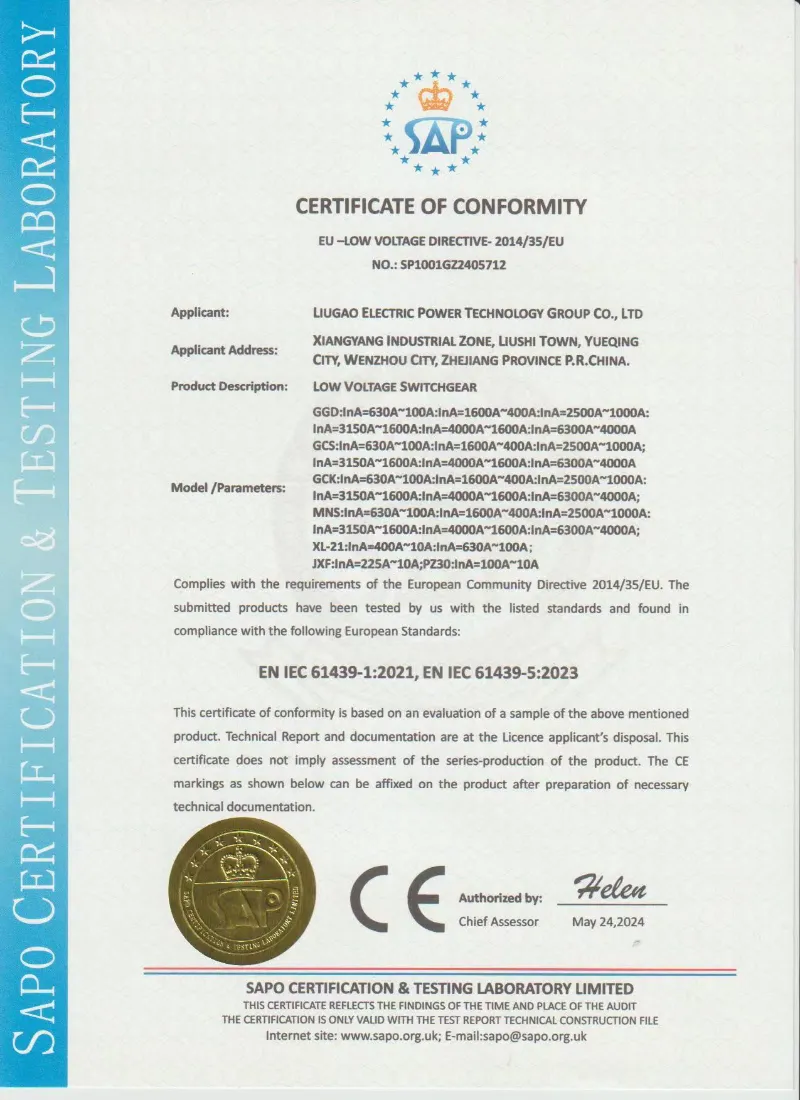

Fikseeritud toitejaotuskarbi lülitusseadmeid XL-21 saab toota vastavalt standarditele IEC 61439, GB/T 7251 ja projektipõhistele tehnilistele nõuetele. Lugao Power toetab tehase rutiinseid teste enne saatmist, sealhulgas isolatsioonitakistuse testimist, võimsuse sageduse vastupidavuse pingetesti, juhtmestiku kontrolli, mehaanilise töö testimist ja visuaalset kontrolli.

• IEC 61439 madalpinge lülitus- ja juhtseadmete komplektid
• ISO tehase kvaliteedijuhtimissüsteem
• Rutiinse testi aruanne on saadaval enne tarnimist
• Taotluse korral toetatakse kolmanda osapoole kontrolli
• Saadaval on originaalseadmete valmistaja ja projektipõhine kohandamine

Erinevalt suurematest väljavõetavatestlülitusseadmed, XL-21 on mõeldud rakendusteks, kus vooluringi vahetatakse harva ja lihtsust hinnatakse modulaarse paindlikkuse asemel. Selle fikseeritud disain pakub madalamaid algkulusid, väiksemat jalajälge ja lihtsamat paigaldamist. Sisuliselt on jaotuskapp XL-21 väikese ja keskmise võimsusjaotuse tööhobune – töökindel, lihtne ja ökonoomne.

Toote eelised

Fikseeritud toitejaotuskarbi lülitusseade XL-21 pakub mitmeid kaalukaid eeliseid, mis muudavad selle eelistatud valikuks fikseeritud jaotusrakenduste jaoks.

Toote omadused

Madalpinge toitejaotuspaneelil on järgmised iseloomulikud omadused, mis eristavad seda konkureerivatest fikseeritud jaotuskastidest.

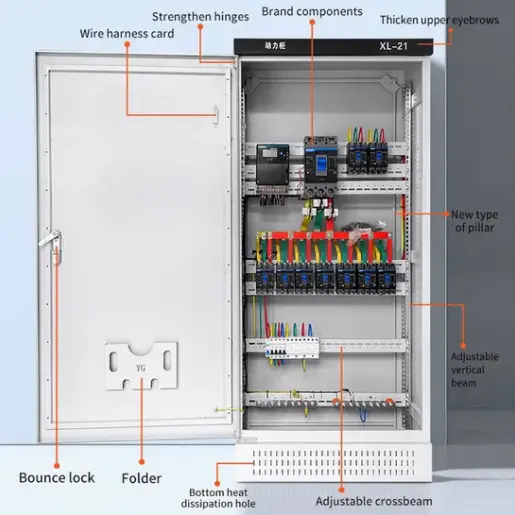

Kahekordse kattega keevitatud raam: Põhiraam on valmistatud 1,5 mm kuni 2,0 mm külmvaltsitud terasest, mis on kõigis ühenduskohtades CO₂-varjestatud kaarkeevitusega. Pärast keevitamist eemaldatakse kogu korpus rasvaärastus, fosfaatimine ja elektrostaatiline pulbervärvimine (minimaalselt 70 μm) standardiga RAL 7035. See kahekihiline kaitse ületab söövitavas keskkonnas oluliselt needitud või poltidega kokkupandud karpe.

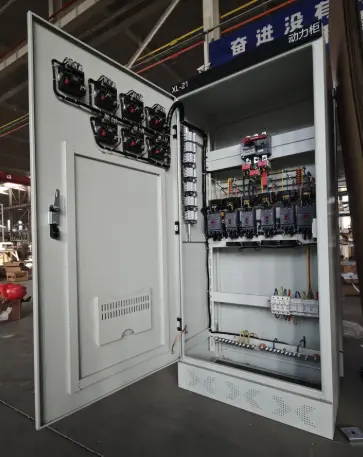

Hingedega uks 130° avanemisega: välisuks on varustatud vastupidavate roostevabast terasest hingedega, mis võimaldavad 130° avanemist, lisaks on DIN-standardi käepidemega kolmepunktiline lukustusmehhanism (ülemine, keskmine, alumine). Arvesti lugemiseks ilma ust avamata on ette nähtud läbipaistev instrumendiaken.

Eemaldatavad külg- ja tagapaneelid: nii külgpaneelid kui ka tagapaneel on eemaldatavad tavalise kuuskantvõtmega. See võimaldab paigalduse või hoolduse ajal 360° juurdepääsu sisemistele komponentidele – seda funktsiooni leidub odavates jaotuskastides harva.

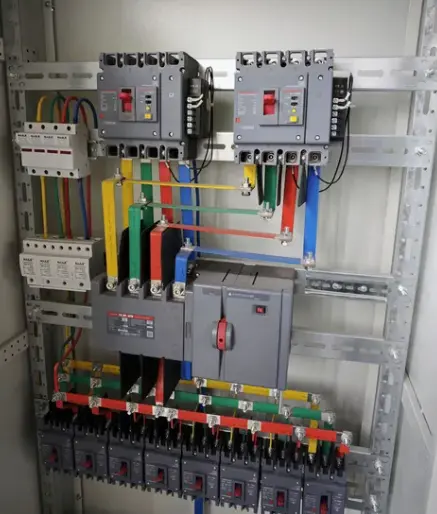

Universaalsed kinnitussiinid: seest on kapp varustatud nii perforeeritud kinnitusplaatidega (kruvikinnitusega seadmete jaoks) kui ka DIN-siinidega (kinnitatavate seadmete jaoks). See kahesüsteemne disain sobib igat marki MCCB, MCB, kontaktori või klemmliistuga.

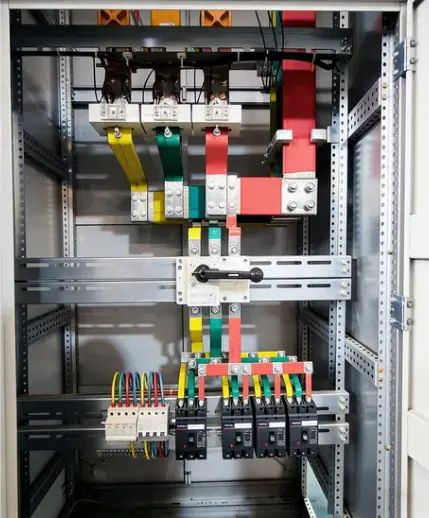

Integreeritud null- ja maandussiinid: Tehases paigaldatud vasest nullvarras (täisvõimsus) ja maanduslatt (poolvõimsus) töötavad kogu korpuse kõrgusel, iga 50 mm järel on eelnevalt puuritud ühenduspunktid. Kohapeal pole vaja eraldi siine lisada.

Kaablihaldussüsteem: vertikaalsed kaablirennid nii vasakul kui paremal küljel, millest igaühel on eemaldatavad kaaned. Kaabli sisenemise/väljumise väljalõiked on ette nähtud ülemisel, alumisel ja mõlemal külgseinal. Eraldi juhtjuhtmete kanal eraldab madalpinge juhtmestiku toitekaablitest.

Ukse lukustusega sissetuleva sissepääsu lüliti: Peamise sissetuleva lüliti käepide on mehaaniliselt lukustatud esiuksega — ust ei saa avada, kui pealüliti pole asendis OFF. See turvafunktsioon hoiab ära juhusliku kokkupuute pingestatud osadega.

Siiditrükitud vooluringi märgistus: iga vooluahela asend on selgelt märgistatud sisemisele kinnitusplaadile, kasutades kulumiskindlat siiditrüki. Sildid ei pleeki ega kooru maha nagu kleebised.

Toote rakendus

Fikseeritud toitejaotuskarbi lülitusseadet XL-21 kasutatakse laialdaselt järgmistes sektorites:

● Tööstusettevõtted – masinatöökojad, koosteliinid, materjalikäitlusseadmed, keevitusjaamad (tavaliselt 100A–630A etteandeseadmed)

● Ärihooned – kaubanduskeskused, kontorikorrused, jaekauplused, restoranid (valgustus ja üldine elektrijaotus)

● Elamukompleksid – Korterelamu põrandajaotus, ühiskasutatavad rajatised, parkla valgustus

● Infrastruktuur – Tunnelivalgustus, maksupunktide vool, tänavavalgustuse juhtkapid

● HVAC süsteemid – Peajaotus jahutitele, õhukäitlusseadmetele, pumbaruumidele

● Ajutine toiteallikas – ehitushaagised, ürituste elektrijaotus, filmitootmiskomplektid

Kõigi nende stsenaariumide korral tagab elektrijaotuskapp kulude, töökindluse ja hoolduse lihtsuse tasakaalu, mida keerulisemad jaotusseadmed ei suuda võrrelda.

KKK

Milline on XL-21 jaotusseadme nimivooluvahemik?

Fikseeritud toitejaotuskasti XL-21 saab tavaliselt konfigureerida vahemikus 100A kuni 630A vastavalt projekti koormusele ja vooluahela konstruktsioonile.

Kas Lugao saab sisemiste komponentide paigutust kohandada?

Jah. Saame kohandada MCCB-de, MCB-de, kontaktorite, arvestite, klemmide, siinide ja kaabli sisendpositsioonide paigutust vastavalt teie üherealisele skeemile.

Millist teavet peaksin pakkumise jaoks esitama?

Esitage nimipinge, nimivool, sissetulevate ja väljuvate vooluahelate arv, kaitselüliti spetsifikatsioonid, kaitseaste, paigaldustüüp, kogus ja sihtport.

Kas saate enne tootmist esitada juhtmestiku skeemid?

Jah. Lugao võib enne tootmist kliendi heakskiidu saamiseks esitada paigutusjoonised, ühendusskeemid ja tehnilise kinnituse dokumendid.

Kas XL-21 kapp sobib välitingimustes kasutamiseks?

Standardseid XL-21 kappe kasutatakse peamiselt siseruumides. Välisrakenduste jaoks saame kohandada kõrgemat IP-kaitset, vihmakindlat struktuuri ja korrosioonivastast katet.

Pakendamine, saatmine, müügijärgne ja KKK

Pakendamine ja saatmine

Individuaalne pakend:Iga kapp on pakitud VCI roostevastasesse paberisse, seejärel mullikilesse, seejärel venituskilesse ja lõpuks asetatakse terasest servakaitsetega 10 mm vineerikasti.

Tarnetingimused:FOB Ningbo, CIF suuremad sadamad või tehased.

Juhtimisaeg:15 tööpäeva standardkonfiguratsioonide puhul (kuni 10 ühikut).

Müügijärgne teenindus – 1-aastane garantii

●Garantiiaeg:12 kuud alates kasutuselevõtust või 18 kuud alates tarnimisest, olenevalt sellest, kumb saabub varem.

●Katvus:Tootmisvead, sealhulgas raami keevisõmbluse lõhenemine, katte rike (mitteabrasiivne), vigane ukseblokeering ja juhtmestiku vead.

● Välistused:Kahjustused ebaõigest paigaldamisest, nimivoolust suuremast ülekoormusest, füüsilisest mõjust, määratlemata kemikaalidest põhjustatud korrosioonist või vääramatu jõu tõttu.
