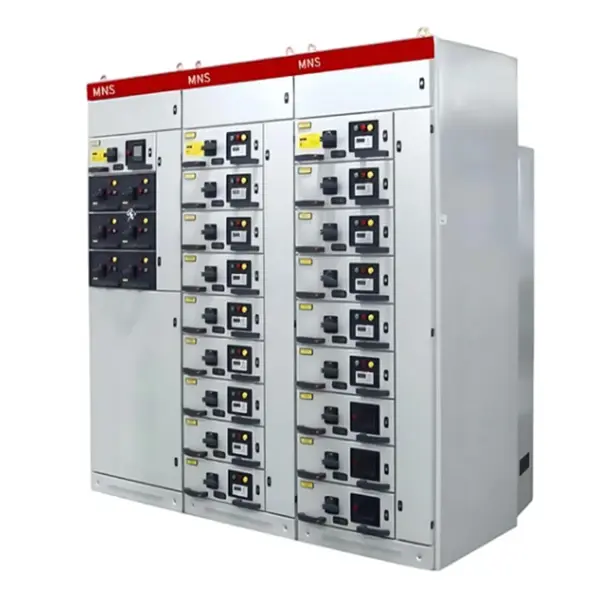

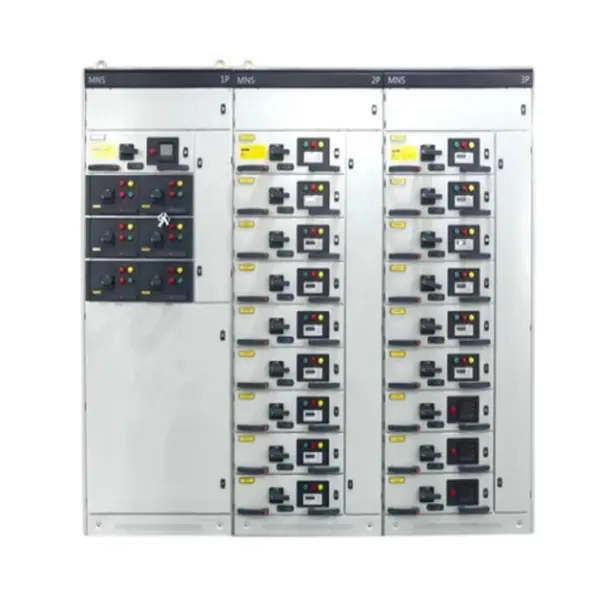

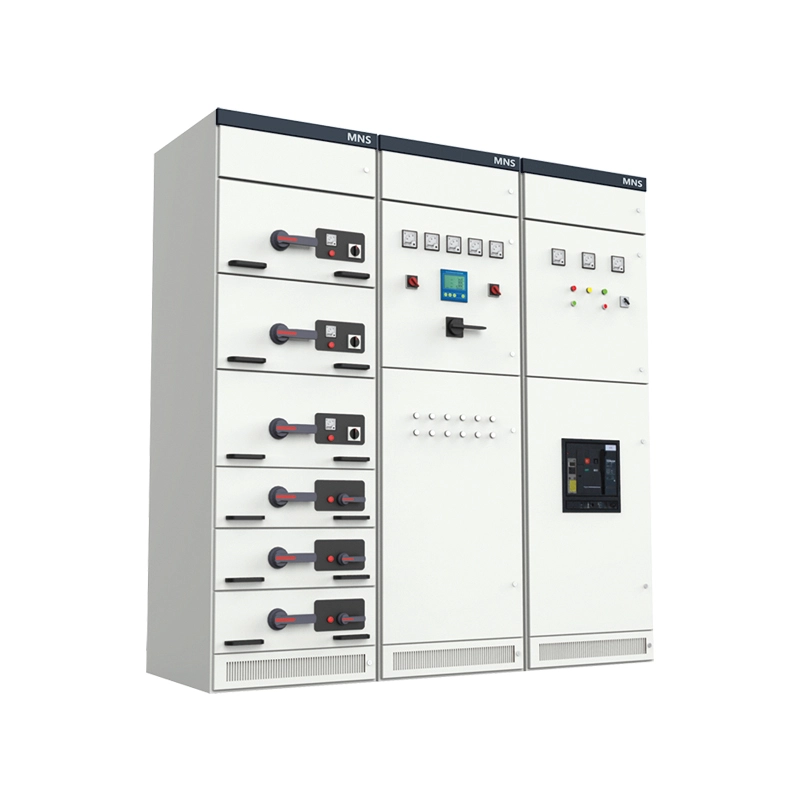

MNS Modulariseerimine Väljatõmmatav lülituskapp

MNS-i Modularisatsiooni väljatõmbe tüüpi lülituskapp on amadalpinge (kuni 690 V) suletud jaotusseadekoost, mis on kavandatud vastavalt MNS-i (Modular Network System) raamistikule. Iga funktsionaalne üksus – nagu mootorikäiviti, toitelüliti või toitemoodul – on paigutatud eraldi väljatõmmatavasse kassetti, mida saab sisestada, välja võtta või vahetada ilma kogu süsteemi välja lülitamata. Kapp täidab kolme peamist funktsiooni: toitejaotus (mitme alamahela toitmine), mootori juhtimine (käivitamine, seiskamine, mootorite kaitsmine) ja süsteemi kaitse (lühis, ülekoormus ja maandusvea isoleerimine). Lühidalt öeldes on see tööstus- ja kaubandusrajatiste toitehalduskeskus.

Toote eelised

Toote omadused

Erinevalt üldistest väljatõmmatavatest kappidest sisaldab MNS-i modulariseerimise väljatõmbetüüpi lülituskapp järgmisi eripärasid:

Toote parameetrid

Toote rakendus (stsenaariumid)

MNS-i modulariseerimise väljatõmbetüüpi lülituskappi kasutatakse laialdaselt:

● Tööstusettevõtted: autotööstuse koosteliinid, toiduainete ja jookide tootmine, keemiline partii töötlemine

● Ärikompleksid: kaubanduskeskused, kõrghooned, haiglad

● Infrastruktuur: veepuhastusjaamad, pumbajaamad, lennujaama pagasikäitlussüsteemid

● Andmekeskused: madalpinge põhijaotuskilp (LVMDB) ja kaugtoitepaneelid (RPP)

● Taastuvenergia: päikesefarmi inverterid, tuuleturbiini lisatoiteallikas

● Mere- ja avamere: laeva elektrijaotus

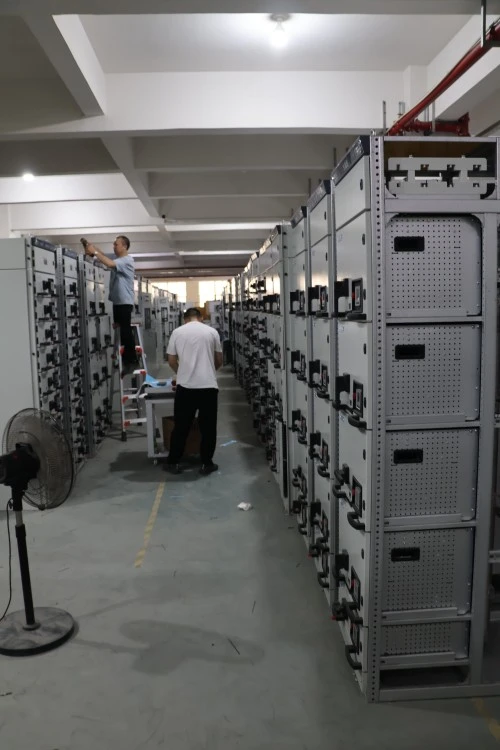

Tootmise üksikasjad

● Lugao Power Co., Ltd.toodab iga MNS-i Modularisatsiooni väljatõmbe tüüpi lülituskappi täpsusega:

● Korpuse materjal: 2,0 mm paksune külmvaltsitud teras, täielikult keevitatud raam IP40 standardiga (IP54 valikuline). Pulbervärvi paksus ≥80μm, RAL 7035 helehall.

● Siinisüsteem: täisnurksed vaskvardad (98% IACS juhtivus) tinatud liitekohtadega. Kõik siinid on täielikult isoleeritud termokahanevate hülsside abil (punane, kollane, sinine, hall neutraalseks).

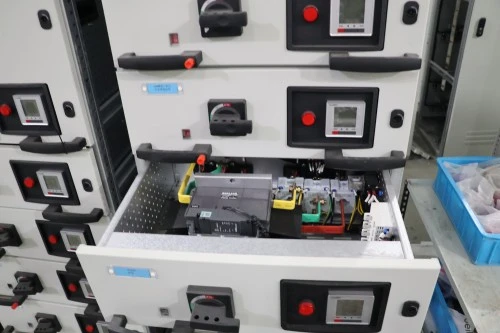

● Drawer cradle: Formed from 2.5mm zinc-coated steel with self-lubricating nylon rollers. Drawer insertion/extraction force ≤150N after 500 cycles.

● Fikseeritud kontaktid: hõbedasulamist otstega, vedruga konstruktsioon. Arvustatud 2000 sisestuseks ilma jõudluse halvenemiseta.

● Teisesed kontaktid: 24-kontaktilised hõbetatud pistikud. Mõeldud 10 000 paaritustsükli jaoks.

● Sahtli identifitseerimine: lasergraveeritav sildihoidik igal sahtli esiküljel. QR-kood valikuline digitaalsete varade jälgimiseks.

● Tehase testimine: iga funktsionaalne üksus läbib täieliku juhtmestiku kontrolli, dielektrilise tugevuse testi (2,5 kV 1 minuti jooksul) ja temperatuuri tõusu katse (1,1-kordse nimivooluga). Testiaruanded on saadetisega kaasas.

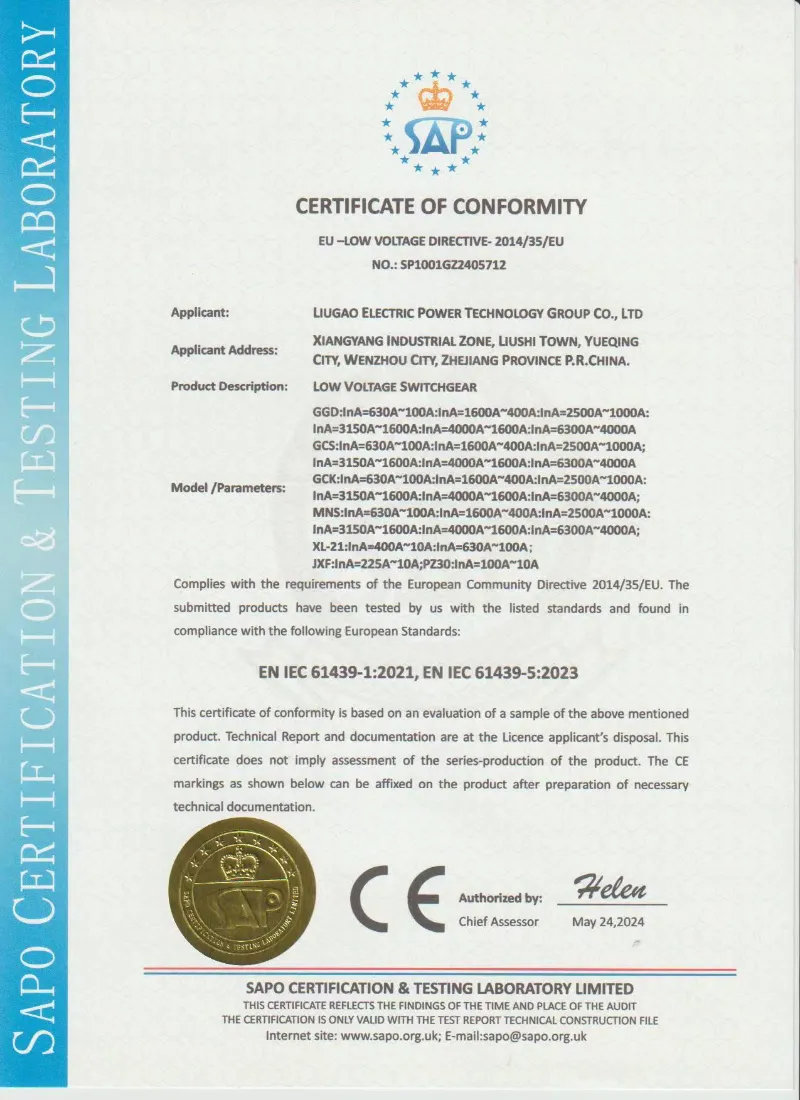

Sertifitseerimine ja kvaliteedi tagamine

Lugao järgib jaotusseadmete tootmisel ISO-põhiseid kvaliteedijuhtimise protseduure. Projektitellimuste puhul saame vastavalt kinnitatud tehnilisele kokkuleppele esitada kontrollidokumendid, rutiinsed katsearuanded ja tootefotod enne saatmist.

• ISO 9001 kvaliteedijuhtimissüsteem
• ISO 14001 keskkonnajuhtimissüsteem
• IEC 61439-1/2 põhinev projekteerimine ja testimine
• Rutiinse testimise aruanne enne saatmist
• Soovi korral on saadaval fotod tehase ülevaatusest

Pakendamine, saatmine ja müügijärgne müük

Pakendamine ja saatmine

● Individuaalne sahtli pakend: antistaatiline mullikile gofreeritud karbis, millel on vooluringi skeem ja nimiväärtus.

● Main cabinet packaging: Stretch film + VCI paper + plywood export crate (15mm thickness). All crate bases are fitted with forklift pockets.

● Tarnetähtaeg: FOB Ningbo, CIF suuremad sadamad või EXW.

● Juhtimisaeg: standardkonfiguratsioonide puhul 20 tööpäeva.

Müügijärgne teenindus

● Garantiiaeg: 12 kuud alates kasutuselevõtu kuupäevast (maksimaalselt 18 kuud alates tarnimisest).

● Tasuta tehniline kaugtugi videokõne või meili teel (vastus 4 töötunni jooksul).

KKK:

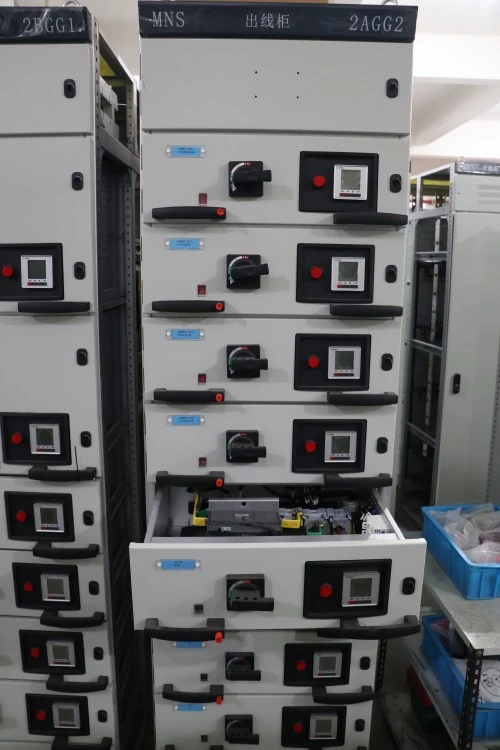

K1: Mis vahe on 8E/2, 8E ja 16E sahtlitel?

V: Need viitavad sahtli kõrguse moodulitele: 8E/2 = 100 mm (poolmoodul), 8E = 200 mm (täismoodul), 16E = 400 mm (topeltmoodul). Mida suurem on sahtel, seda suurem on lubatud voolutugevus ja rohkem sekundaarseid terminale.

2. küsimus: kas ma saan vahetada sahtli ilma sissetulevat toiteallikat lahti ühendamata?

V: Jah. See on MNS-i modulariseerimise väljatõmbe tüüpi lülituskapi põhifunktsioon. Liigutage sahtel isoleeritud asendisse (valge käepide), avage lukustus ja tõmmake see välja. Põhibuss jääb pingesse. Siiski ühendage kõigepealt lahti koorma pool.

Q3: Kas kapis on temperatuuri jälgimise süsteem?

V: Standardseadmed ei sisalda jälgimist, kuid pakume valikulisi nutikaid sahtleid, millel on sisseehitatud PT100 andurid ja keskekraan, mis näitab siini ja sahtli temperatuure.

K4: Kas kappi saab hiljem pikendada ilma olemasolevaid sektsioone välja vahetamata?

V: Jah. Iga vertikaalne sektsioon on mehaaniliselt ja elektriliselt ette nähtud külgühenduseks. Saate mõlemasse otsa poltidega kinnitada täiendava korpuse ja ühendada siinid kaasasolevate laienduskomplektide abil.
