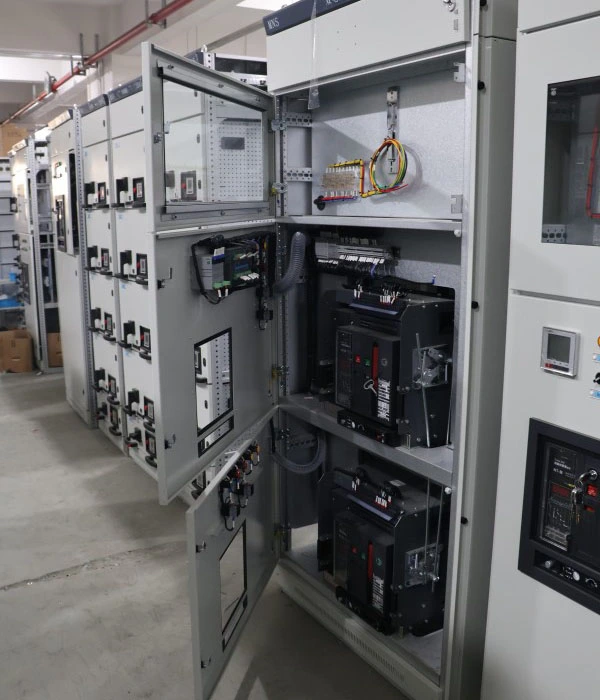

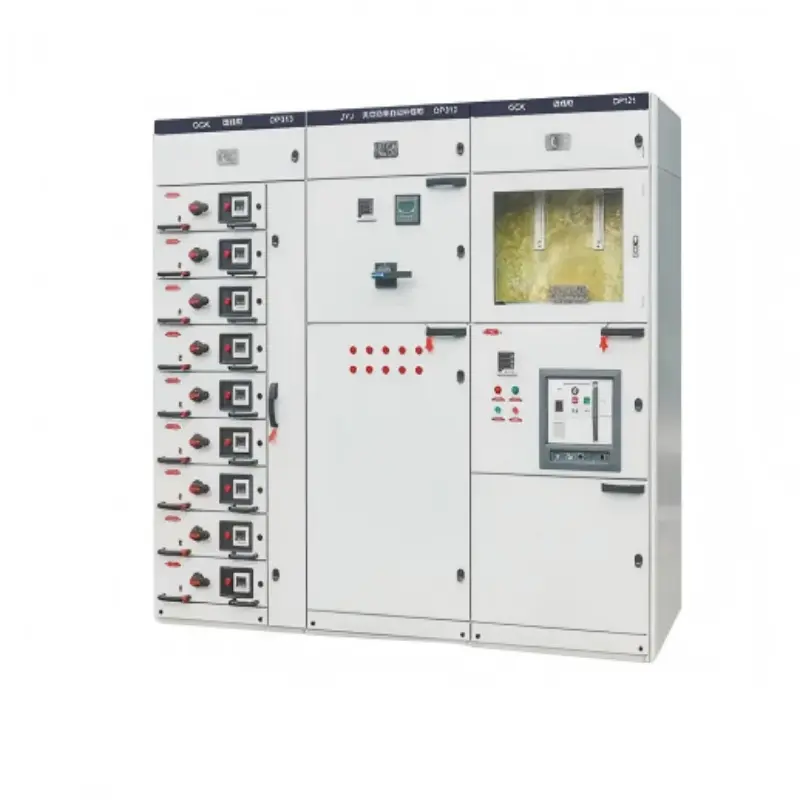

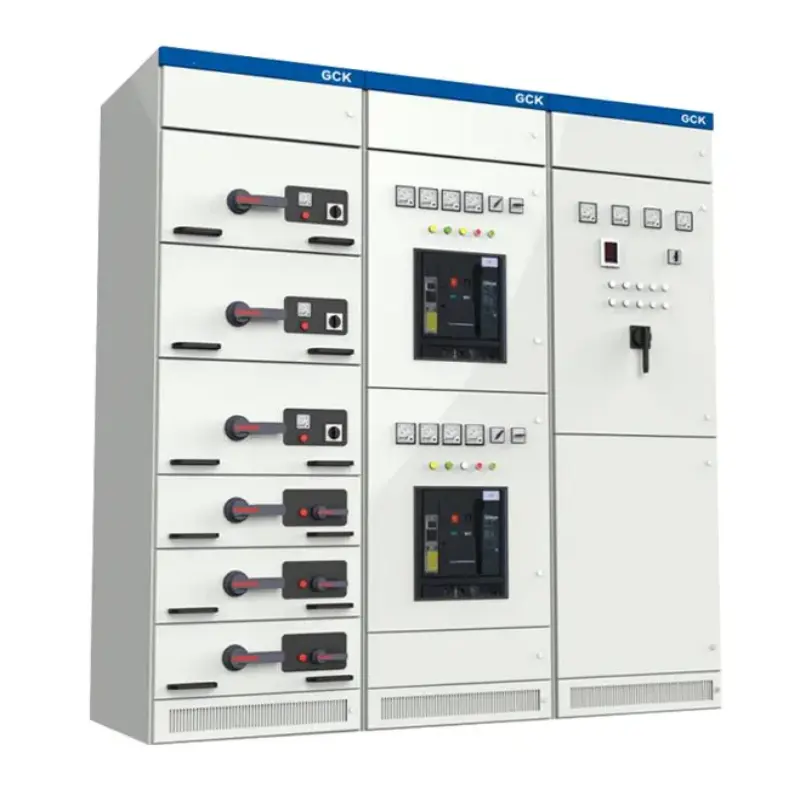

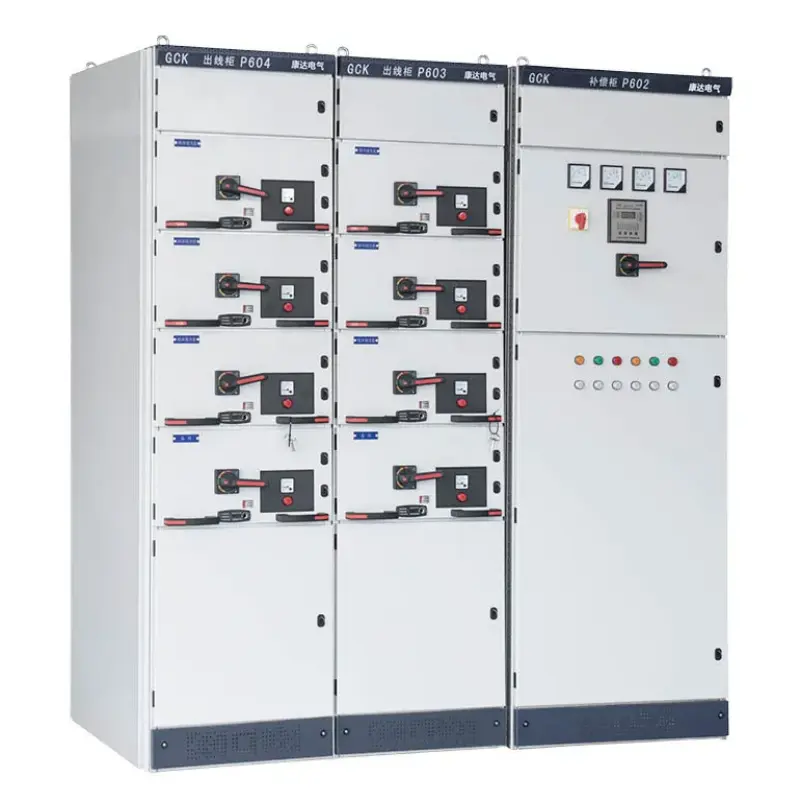

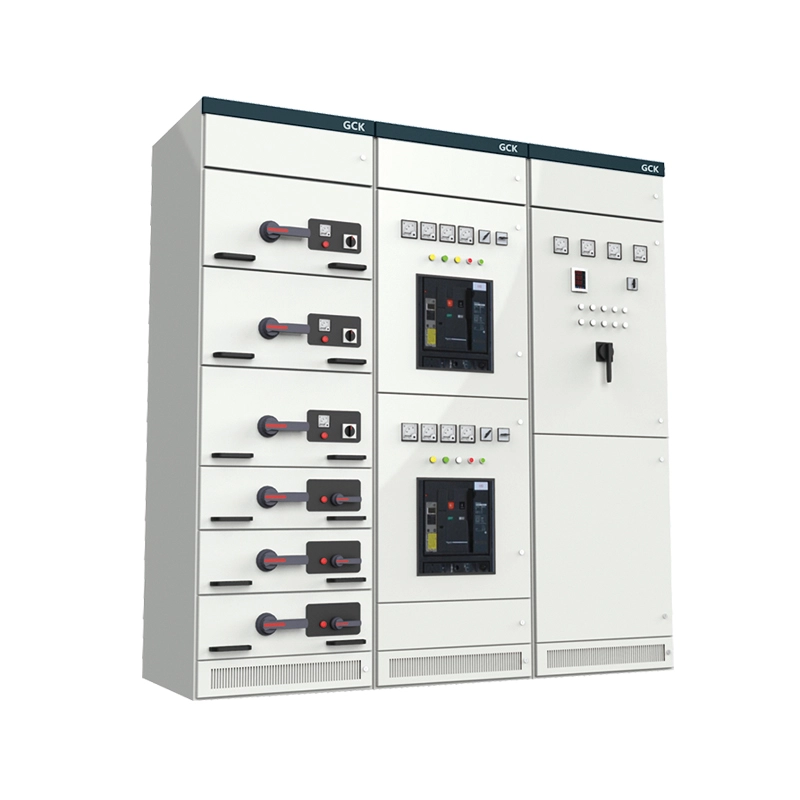

GCK C-profiiliga koost Ökonoomne lülituskapp

GCK C-profiili koost ökonoomne lülituskapp on amadalpinge (kuni 690 V) suletud jaotusseadekasutades poltidega C-profiiliga terasraami. C-profiilid on külmvaltsitud, eelstantsitud tsingitud teraskanalid, millel on 25 mm moodulavad, mis võimaldavad monteerimist ilma keevitamise või spetsiaalsete tööriistadeta.

Mida see toode teeb?

● Toitejaotus – varustab toidet peamisest sissetulevast allikast toiteallikateni, mootoritesse, valgustuspaneelidesse ja muudesse koormustesse.

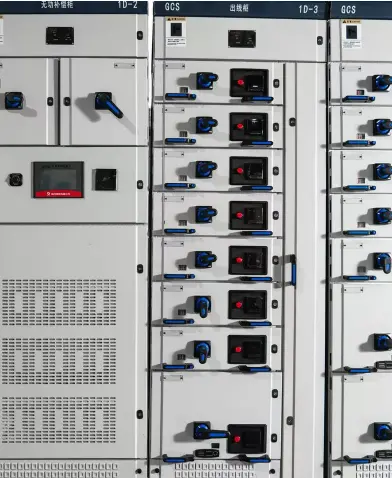

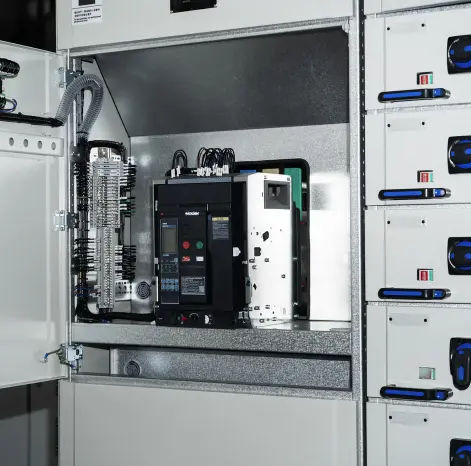

● Sahtli funktsionaalsus – mahutab väljatõmmatavaid sahtleid (kaitselülitid, kontaktorid, pehmekäivitused), mida saab vahetada, kuni põhisiin jääb pingesse, minimeerides seisakuid.

● Kohapealne ümberkonfigureerimine – saate hõlpsalt sektsioone lisada või teisaldada, keerates lahti otsaplaadid, kinnitades poltidega uued korpused ja pikendades siinid lihtsate komplektidega.

● Kaitse ja isolatsioon – pakub mehaanilisi lukustusi, aknaluuke ja konfigureeritavat eraldamisvormi (vorm 2b, 3b või 4b).

Kohandamise valikud

Sisuliselt pakub see kapp kaasaegset väljatõmmatavatlülitusseadmedfunktsionaalsus – ohutu hooldus, suur tihedus ja modulaarsus – alghinnaga. See sobib ideaalselt väikeste ja keskmiste tööstusettevõtete, ärihoonete, infrastruktuuriprojektide ja eelarveteadlike moderniseerimistööde jaoks, kus kvaliteeti ei saa teha.

Toote parameetrid (spetsifikatsioon)

Allpool on GCK C-profiilikomplekti ökonoomse lülituskapi peamised tehnilised andmed. Väärtused põhinevad standardkonfiguratsioonidel ja neid saab kohandada vastavalt projekti konkreetsetele nõuetele.

Product Features and Applications (Q&A Format)

GCK C-profiiliga ökonoomne lülituskapp paistab silma oma säästlikkuse, paindlikkuse ja tõestatud jõudluse ainulaadse kombinatsiooni poolest. Allpool vastame enamlevinud küsimustele, mida kliendid selle funktsioonide ja sobivate rakenduste kohta küsivad.

K1: Mis muudab C-profiili disaini säästlikumaks kui keevitatud jaotusseadmed?

V: Kolm põhjust: (1) Poltidega kokku keeratav raam välistab kallite keevitusseadmete kasutamise. (2) Eelstantsitud 25 mm võre eemaldab kohandatud puurimise. (3) Kahjustatud profiile saab asendada üksikult, mitte tervet raami. GCK C-profiiliga ökonoomse lülituskapi ostmisel maksate väärtuse, mitte liigse projekteerimise eest.

Q2: kas poltidega konstruktsioon on tööstuskeskkonna jaoks piisavalt tugev?

V: Jah. Õige pöördemomendiga (M8:18Nm, M10:35Nm) vastab see standardile IEC 61439-2 ja talub 50kA lühisjõude ilma püsiva deformatsioonita. Äärmusliku vibratsiooni korral (nt stantsimispressid või laevad) soovitame meie keevitatudMNS seeria. 95% tööstus-/kaubanduspindade jaoks on GCK C-profiil enam kui piisav.

Q3: Kuidas on tsingitud viimistlus võrreldes pulbervärvimisega?

V: Kuumtsinkimine pärast stantsimist katab kõik pinnad (kaasa arvatud lõigatud servad ja augud) ühtlase ≥65 μm tsingikihiga. See ei purune ega korrodeeru, kui niiskus imbub selle taha, ületades pulbervärvimist niiskes keskkonnas (nt veetöötlus, tekstiilitehased). Kui värvi on vaja, võib tsingitud kihi peale kanda pulbervärvi.

Q4. Millised on levinumad rakendusstsenaariumid?

V: Tuhandete ülemaailmsete paigalduste põhjal kasutatakse GCK C-profiilikoostu ökonoomset lülituskappi kõige sagedamini:

Väikesed ja keskmised tööstusettevõtted: toiduainete töötlemine, plastide vormimine, metallitööstus ja tekstiilitehased

Ärihooned: kaubanduskeskused, hotellid ja büroohooned

Vee- ja reoveepuhastus: pumbajaamad, niisutus- ja magestamissüsteemid

Uuendusprojektid: vanade fikseeritud elektrikilpide asendamine kaasaegsete väljatõmmatavate jaotusseadmetega

Ajutised elektripaigaldised: ehitusplatsid, kaevanduslaagrid ja ürituste elektrisüsteemid

Tootmise üksikasjad ja konkurentsieelised

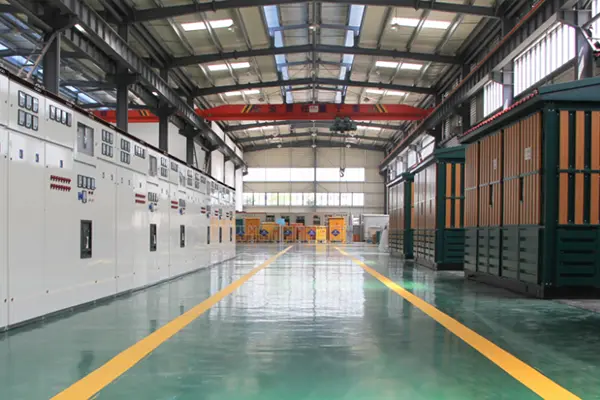

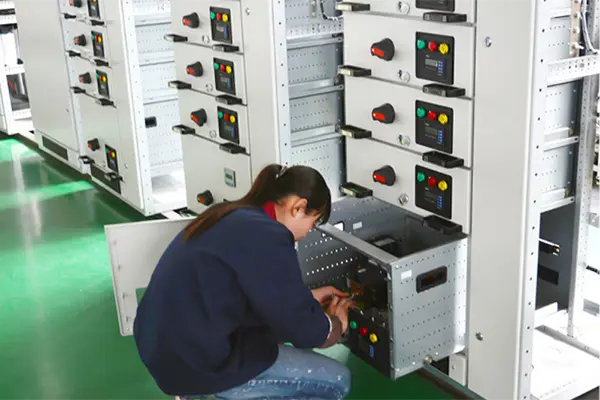

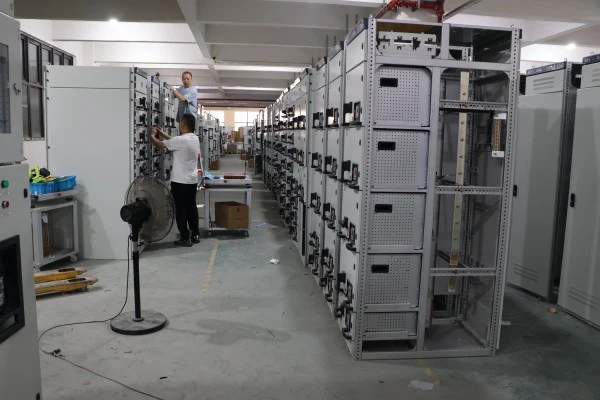

Tootmise üksikasjad – kuidas me ehitame GCK C-profiilikomplekti ökonoomne lülituskapp

Ettevõttes Lugao Power Co., Ltd. valmistame iga GCK C-profiiliga koostu ökonoomset lülituskappi, millel on järjepidevus, vastupidavus ja lihtne kokkupanek.

1. C-profiili tootmine:Jaapani standardile vastav Q235B 2,0 mm teraspool → CNC stants 25 mm võre → külmvormitud C-kuju (±0,3 mm täpsus) → pikkusega lõigatud → kuumtsingitud (≥65 μm, ASTM A123).

2. Sahtlihäll:2,5 mm tsingitud teras positsioneerimislohkude ja nailonrullikutega. Aktsepteerib adapterplaadi kaudu 8E/2 kuni 24E sahtleid. Kolmeasendiline mehaaniline blokeering (ühendatud/testitud/isoleeritud) tabalukuga.

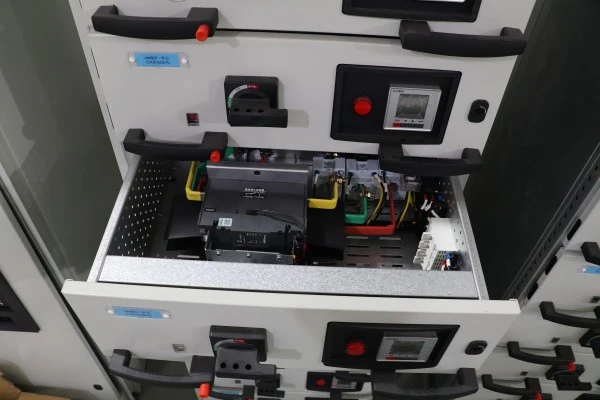

3. Sahtliüksus:1,5 mm terasest esipaneel, RAL 7035 pulbervärvimine, lasergraveeritud etikett. Käepide O/I indikaatoriga. Peamised kontaktid: hõbetatud vask (≥10μm), vedruga tulbi disain. Sekundaarne juhtmestik: 2,5 mm² PVC vasktraat nummerdatud ümbristega. Tehases testitud pidevuse, isolatsiooni ja mehaanilise töö suhtes.

4. Siinisüsteem:ETP vask (98% IACS), hõbetatud liigendid, pöördemomendiga 35–40 Nm. Siinid toetatakse iga 500 mm järel (tihedam kui tavaline 800 mm). Vertikaalsed siinid ühendatakse poltidega vaskühenduste kaudu.

5. Kokkupanek ja testimine:Pöördemomendiga juhitav montaaž. Iga testitud seade: dielektriline (2,5 kV/1min), järjepidevus, mehaaniline blokeering ja temperatuuri tõus 1,1-kordse nimivooluga. Kaasas tehase testimise aruanne.

Müügijärgne teenindus – üheaastane garantii

Garantiiaeg:12 kuud alates kasutuselevõtu kuupäevast, kuid mitte rohkem kui 18 kuud alates tarnimise kuupäevast.

Mida see hõlmab: Kõik tootmisdefektid, sealhulgas:

● C-profiili deformatsioon mehaanilise nimikoormuse korral

● Sahtli lukustuse rike (ebaõige sisestamise või väljatõmbamise vältimine)

● Primaarkontaktide kulumine garantiiaja jooksul üle 0,5 mm

● Tehase kokkupanekust põhjustatud sekundaarsed juhtmestiku vead või lahtised otsad

● Tsingitud katte koorimine (eeldusel, et puudub väline hõõrdumine)

Mida ei kata: kahjustused, mis tulenevad ebaõigest paigaldamisest, volitamata muutmisest, tüübisildil olevatest väärtustest ületavast kasutamisest, füüsilisest mõjust, tellimuses täpsustamata keemilisest kokkupuutest põhjustatud korrosioonist või vääramatu jõuga (äikeselöögist, üleujutusest, tulekahjust jne).

Vastamiskohustus:

● Tehniline kaugtugi:8 töötunni jooksul meili, WhatsAppi või videokõne teel.

● Varuosade saatmine:garantiinõuete puhul 48 tunni jooksul (tavaline kuller).

Iga saadetisega kaasas olev dokumentatsioon:

1. Tehase katsearuanne (dielektriline, järjepidevus, temperatuuri tõus)

2. Koostejoonis ja üherealine skeem

3. Sahtlite ajakava, mis sisaldab iga sahtli hinnangut ja funktsiooni

4. Pöördemomendi spetsifikatsiooni leht kohapealseks kokkupanekuks (KD tellimused)

5. Kasutus- ja hooldusjuhend
