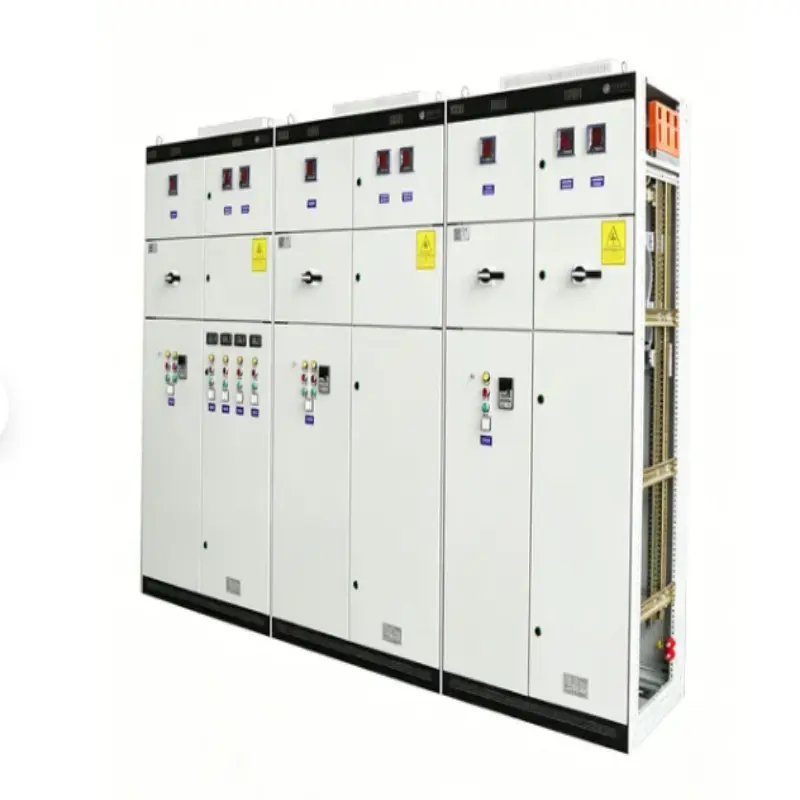

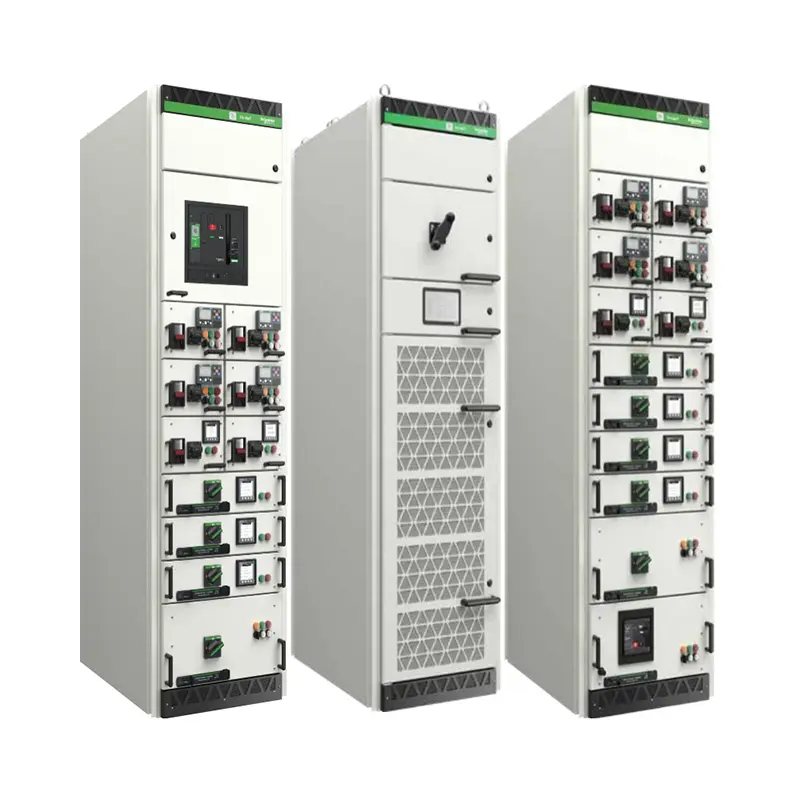

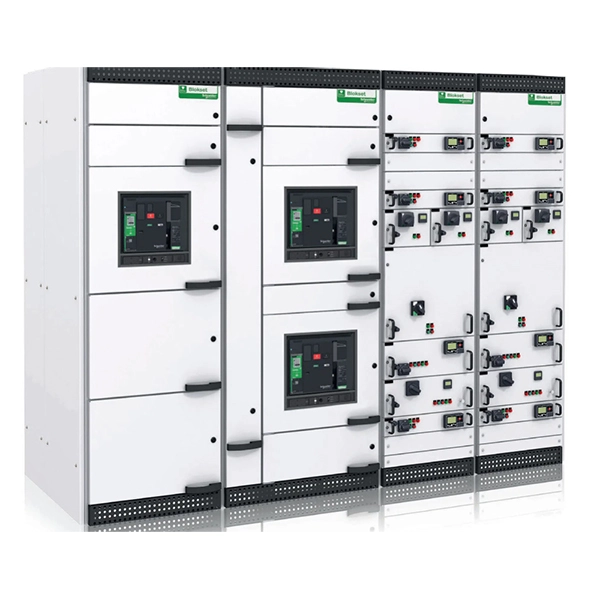

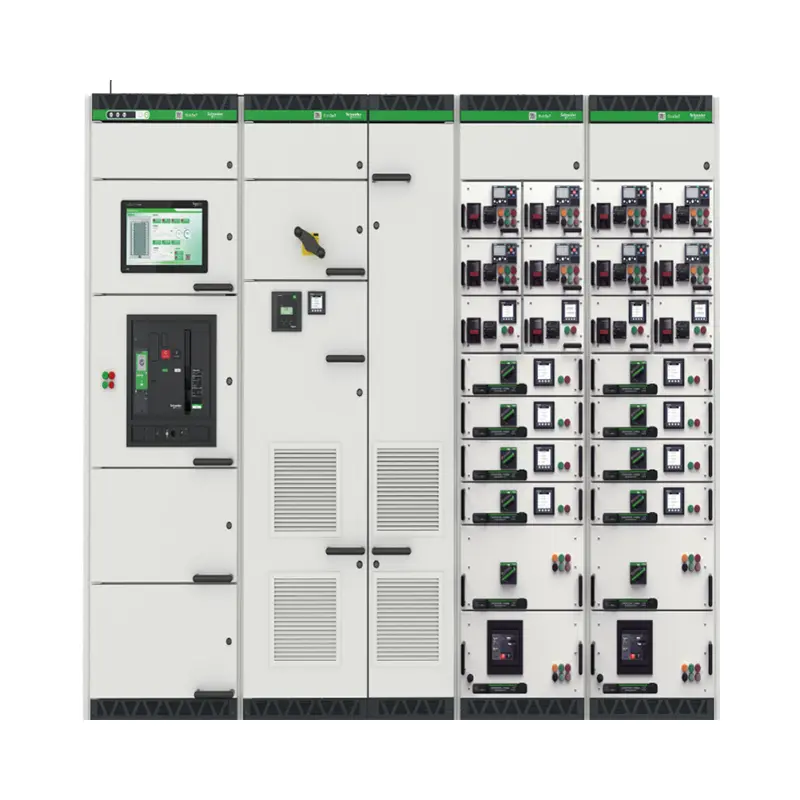

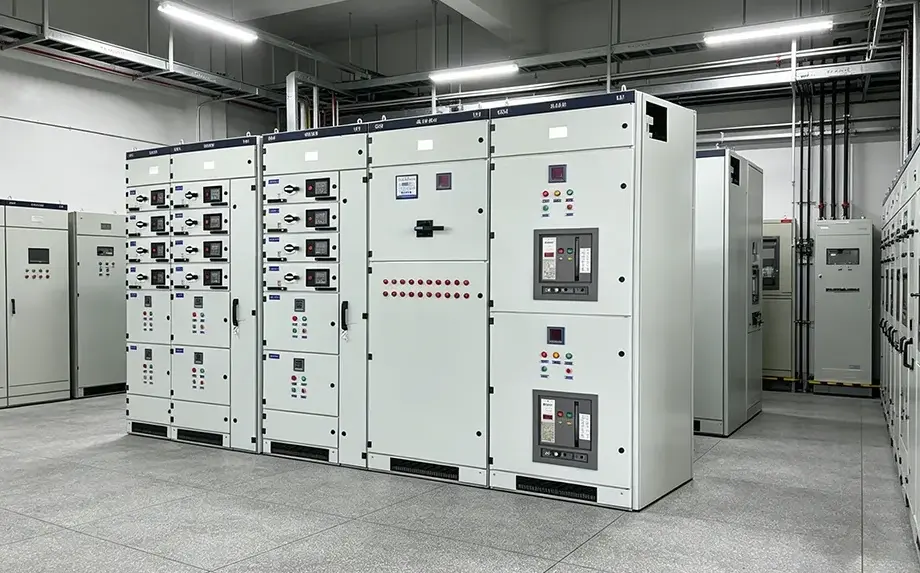

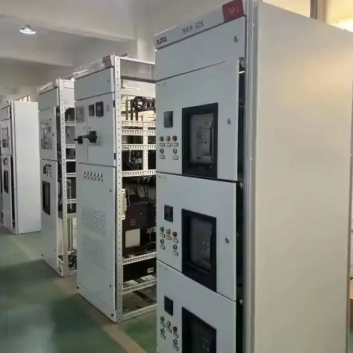

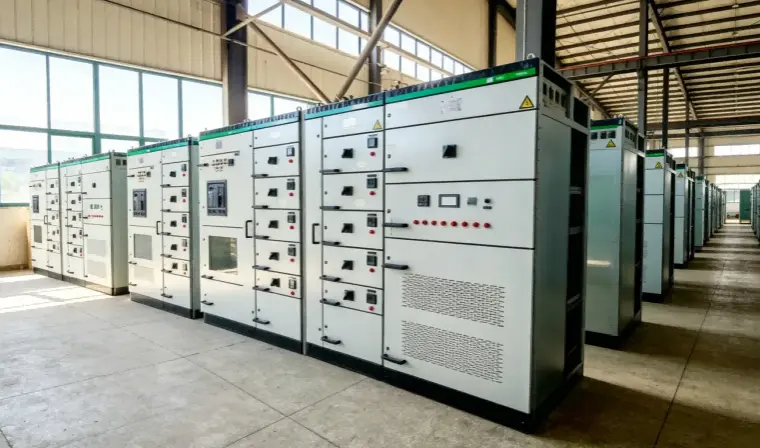

Intelligentne toitejaotuse sahtli tüüpi paneeli lülitusseade

Lugao Power Co., Ltd. intelligentne toitejaotusahtli tüüpi paneellülitusseade on suure jõudlusega madalpingeseade, mis ühendab intelligentse kaitse, mõõtmise ja side. Erinevalt traditsioonilistest fikseeritud paneelidest võimaldab see sahtli tüüpi versioon sisestada või välja võtta iga vooluringi ilma kogu süsteemi välja lülitamata. Igas sahtlis on spetsiaalne kaitselüliti, kontroller ja andurid. "Intelligentne" võime tuleneb sisseehitatud toitekvaliteedi analüsaatoritest, Modbus TCP/IP või Profibus sidest ja automaatsetest rikkehoiatustest. TheJaotusseadmedsobib AC 690V, 50/60Hz süsteemidele, nimivool kuni 6300A. See vastab IEC 61439-1/2 ja GB/T 7251 standarditele.

Toote omadused ja rakendus (Q&A vorminguga)

Selles jaotises käsitletakse tavalisi ostjate muresid ja tuuakse välja intelligentse toitejaotussahtli tüüpi paneellülitusseadmete tehnilised eelised.

Q1: Kuidas sahtli mehhanism hooldust parandab?

V: Seadmel on kolme positsiooniga sahtel (ühendatud/testitud/lahti ühendatud) mehaaniliste lukustustega. Defektse sahtli saate asendada vähem kui 60 sekundiga, ilma kõrvalolevaid vooluringe välja lülitamata. See on kriitiliste rajatiste jaoks mõeldud intelligentse toitejaotusahtli tüüpi paneellülitusseadme peamine eelis.

Q2: Millised "intelligentsed" funktsioonid on sisseehitatud?

V: Reaalajas pinge, voolu, võimsusteguri ja harmooniliste jälgimine. Automaatne häire ülekoormuse, lühise või temperatuuri tõusu korral. Andmeloge saab eksportida RS485 või Etherneti kaudu. Kaugjuhtimis-/sulgemisjuhtimine kesksest SCADA-süsteemist.

K3: Kas sahtli mehhanism on pärast paljusid sisestamisi usaldusväärne?

V: Jah. Iga sahtlit testitakse 5000 mehaanilise toimingu ja 1000 elektrilise toimingu suhtes ilma jõudluse halvenemiseta. Kontaktid on hõbetatud ja vedruga survestatud.

Q4: Kuhu saab seda toodet installida?

Rakenduste nimekiri:

1. Andmekeskused: koondatud toiteteede ja minimaalse MTTR (keskmine parandamise aeg) jaoks.

2. Haiglad: kriitilised elu toetavad ahelad nõuavad katkematut voolu.

3. Tööstusettevõtted: konveierite, pumpade ja kompressorite mootorite juhtimiskeskused (MCC).

4. Ärikompleksid: kaubanduskeskuse valgustus ja HVAC-jaotus.

5. Taastuvenergia: päikese- ja tuuleenergia integreerimine nutika võrgu tagasisidega.

Toote parameetrid (spetsifikatsioon)

Tootmise üksikasjad (kvaliteet ja tootmine)

1. Korpus: 2,0 mm külmvaltsitud terasplaat, elektrotsingitud ja pulbervärvitud (RAL 7035). Korrosioonikindlus >500 tundi soolapihustustest.

2. Sahtli mehhanism: ülitäpsed juhtsiinid iselukustuva käepidemega. IP20 sõrmekindel kaitse sahtlilahtrites.

3. Siinisüsteem: ristkülikukujulised vasest siinid (98% IACS juhtivus), täielikult isoleeritud termokahanevate hülssidega.

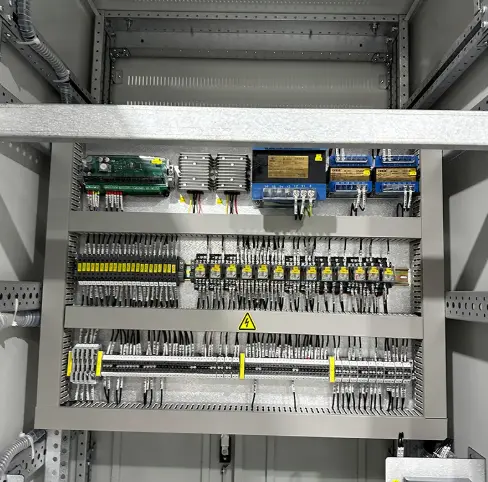

4. Juhtmed: UL1015 või 60245 IEC sertifitseeritud kaablid, mis on märgistatud kahe numbri ja värvikoodiga.

5. Testimine: iga kokkupandud üksus läbib:

● Dielektrilise pinge taluvus (3000 V AC 1 min)

● Esmane ja sekundaarne süstimise test

● Sahtli mehaanilise töö katse

● Temperatuuri tõusu test täisnimivooluga

Pakkimine ja kohaletoimetamine

1. Pakend:

Iga sahtel on eraldi pakitud antistaatilise PE-kilesse. Põhipaneel on kaitstud servakaitsmetega ja kinnitatud fumigeeritud puidust alusele. Kõik korpused on kaetud mullikilega ja PP kootud kangaga. IP54-klassi välisseadmed saavad täiendava veekindla lamineeritud katte.

2. Saatemärk:

● ugao Power logo, tellimuse number, kaal, mõõtmed ja silt „Fragile–Electronic Components”.

3. Kohaletoimetamine:

● Tootmisaeg: 25–35 tööpäeva pärast joonise kinnitamist.

● Sadam: Shanghai / Ningbo.

● Kohaletoimetamine: meretransport (FCL või LCL), õhutransport kiireloomuliste varusahtlite jaoks.

Korduma kippuvad küsimused

K1: Kas ma saan osta ühe sahtli varuosana ilma kogu paneeli ostmata?

V: Jah. Lugao Power Co., Ltd. müüb individuaalseid intelligentseid sahtleid. Saame valmistada sobiva varusahtli originaaljoonise, sahtli etiketi, vooluahela konfiguratsiooni ja komponendi mudeli järgi. Lõplik ühilduvus tuleks kinnitada tehnilise ülevaatuse etapis.

2. küsimus: kas intelligentse toitejaotusahtli tüüpi paneeli lülitusseade toetab kauglähtestamist pärast riket?

V: Jah, sidemooduli kaudu. Operaator saab kaugühenduse katkestada, tõrke diagnoosida ja uuesti ühendada (kui seda lubavad kohalikud ohutuskoodid). Käsitsi kontrollimine on siiski soovitatav lühisesõitude puhul.

Q3: Kui suur on teie toote maksimaalne sahtlite arv paneeli kohta?

V: 160A sahtlite jaoks saame paigaldada kuni 24 ühikut 2200 mm kõrgusesse paneeli. 630A sahtlitele maksimaalselt 12 tk. Paigutus järgib vormi 4b eraldamist, mis tähendab, et iga sahtel on täielikult isoleeritud oma metallkambris.

Q4: Kas pakute paigaldus- ja kasutuselevõtuteenust?

V: Pakume video kaugkäivitamist standardvarustuses. Valikuline: Lugao inseneride poolt kohapealne kasutuselevõtt (reisikulud + päevatasu, 1-aastane garantiipikendus sisaldab).*

K5: Kas saate integreerida kolmanda osapoole kaitselüliteid, nagu Mitsubishi või LS?

V: Absoluutselt. Sahtli šassii on mõeldud enamiku suuremate kaubamärkide jaoks: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT ja teised. Ostmisel täpsustage lihtsalt kaitselüliti mudel.

Müügijärgne teenindus ja garantii

Garantiiaeg: 12 kuud (1 aasta) alates tarnekuupäevast.

Sellel perioodilLugao Power Co., Ltd.covers any manufacturing defects, including drawer mechanisms, intelligent controllers, and communication modules. Kulumaterjalid (tuled, kaitsmed) on välistatud.
