GGD modulaarne fikseeritud tüüpi madalpinge lülitusseade

Definitsioon ja põhiidentiteet

GGD Modulaarne fikseeritud tüüpi madalpinge lülitusseade on siseruumides, põrandal seisev, metallist suletud lülitusseade. See on loodud spetsiaalseltmadalpinge vahelduvvoolu toitejaotuskolmefaasilistes tööstuslikes ja kaubanduslikes elektrisüsteemides. Elektrijaotushierarhia põhitootena asub see trafo sekundaarsete klemmide ja lõplike harude jaotuskilpide vahel, toimides paigaldise esmase toitejaoturina.

Toote parameetrid

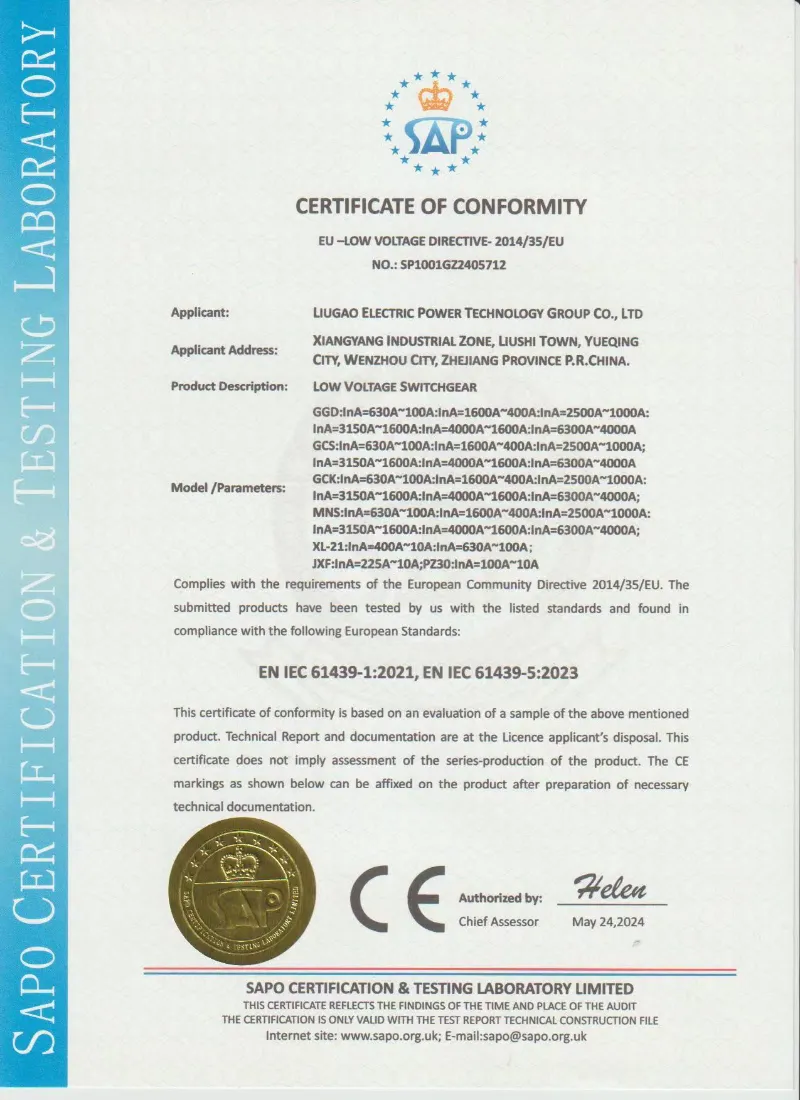

Sertifitseerimine ja kvaliteedi tagamine

Lugaotoodab GGD fikseeritud tüüpi madalpinge jaotusseadmeid vastavalt projekti tehnilistele nõuetele ja kehtivatele madalpinge jaotusseadmete standarditele. Vastavalt kinnitatud tehnilisele kokkuleppele saab enne saatmist esitada rutiinse ülevaatuse ja katsearuande.

• IEC 61439-1/2 põhinev projekteerimine ja testimine
• GB/T 7251 põhinev tootmine ja kontroll
• Toitesageduse vastupidavuse test
• Isolatsioonitakistuse test
• Juhtmete ja funktsionaalsuse kontroll
• Temperatuuri tõusu kontrollimine vastavalt konfiguratsioonile
• Rutiinse testimise aruanne enne saatmist
• Soovi korral on saadaval fotod tehase ülevaatusest

Fikseeritud paigaldusfilosoofia

Erinevalt väljatõmmatavatest lülitusseadmetest, kus funktsionaalseid üksusi saab liuguritele välja tõmmata, kasutab GGD püsivalt fikseeritud paigalduskontseptsiooni:

● Kõik põhiseadmed – õhukaitselülitid (ACB), vormitud korpusega kaitselülitid (MCCB) ja isolatsioonilülitid – on poltidega kinnitatud otse jäikade kinnitusplaatide külge.

● Seadmete ja siinide vahelised elektriühendused ühendatakse kõvasti, kasutades poltidega vaskühendusi või kaabliühendusi, mitte pistikkontakte.

● See fikseeritud lähenemine välistab libisemismehhanismidega seotud mehaanilise keerukuse, kulud ja hoolduse, muutes selle ideaalseks stabiilsete pikaajaliste paigalduste jaoks, kus vooluahela asendid muutuvad harva.

Modulaarse korpuse ehitus

● Korpus on ehitatud standardsetest moodulkambritest, millest igaühel on sama kõrgus ja sügavus:

● Raami mõõtmed: 2200 mm (K) × 600/800/1000/1200 mm (L) × 600/800 mm (D)

● Iga korpus on iseseisev keevitatud terasmoodul, mida saab kõrvuti poltidega kinnitada, et moodustada pidev jaotuskilp.

● Kabiinid on funktsionaalselt klassifitseeritud sissetulevateks (söötur-vastuvõtt), siini-muhviks (siinide ühendus) või toiteallikaks (väljaminev jaotus).

Toote eelised

Eelis 1 – konstruktsiooni vastupidavus

Tugevdatud 8MF terasraam aitab säilitada mehaanilist stabiilsust kinnitatud lühisekindluse taseme all. Tipptakistusvool: 63kA. Kapi raam on kavandatud toetama projektipõhiseid lühisetaluvuse nõudeid. Maksimaalset nimivoolu saab konfigureerida vastavalt kinnitatud elektriprojektile.

Eelis 2 – modulaarne ja kiire juurutamine

Standardiseeritud sissetulevad, sidestus-, toitekabiinid. Sama kõrgus/sügavus. Projekti kiire konfigureerimine standardsete seadmete kõrvuti paigutamise teel. Vähendab kohapealse paigaldamise aega ja projekteerimise keerukust.

Eelis 3 – kulutõhus elutsükkel

Fikseeritud kinnitus (ilma väljatõmbemehhanismideta) vähendab algkulusid. Ei mingeid sahtlite liugureid, pistikkontakte ega keerulisi lukustusi. Minimaalne hooldus, konkurentsivõimeline kogu omamiskulu.

Eelis 4 – optimeeritud soojusjuhtimine

Loomulik konvektsioonjahutus: alumised võred + ülemine õhuga katusekork. Loob korstna efekti – kuum õhk tõuseb välja, jahe õhk tõmbab sisse. Puuduvad ventilaatorid, pole müra ega lisahooldust.

Eelis 5 – lihtsustatud hooldus ja kasutamine

Juhtnupud, mõõdikud, näidikud välisuksel ergonoomilisel kõrgusel. Kaitselüliti käepidemed on ligipääsetavad ilma ust avamata. Avar sisemine paigutus koos eraldatud siini, kaitselüliti, kaablisektsioonidega – lihtne visuaalne kontroll.

Toote omadused

Funktsioon 1: mitmekihiline pulbervärvimissüsteem

Iga teraspaneel läbib viieastmelise eeltöötluse (rasvaärastus, loputamine, fosfaatimine, passiveerimine ja kuivatamine) enne ühtlase elektrostaatilise epoksü-polüesterpulbervärvi saamist. See kate tagab suurepärase nakkuvuse ja niiskuskindluse, tagadesGGD modulaarne fikseeritud tüüpi madalpinge lülitusseadesäilitab oma välimuse ja korrosioonikaitse isegi troopilises või kõrge niiskusega tööstuskeskkonnas.

Funktsioon 2: läbipaistvad kaaretõkked

Polükarbonaadist tõkked peamise siini ja seadmesektsioonide vahel. Tagab nähtava füüsilise eraldatuse operaatori ohutuse tagamiseks kontrolli ajal, võimaldades samal ajal visuaalselt kinnitada siini seisukorda.

Funktsioon 3: avar kaablilõksu tsoon

● Suur alumine lahtise tihendiplaadiga kaablikamber, mis mahutab suured toitekaabli painderaadiused. Kaasas reguleeritavad kaabliklambrid, et leevendada elektriühenduste pinget.

Funktsioon 4: integreeritud maandussiin

Pidev vasest maandussiin jookseb täispikkuses koos eelpuuritud punktidega iga korpuse kohta. Lihtsustab kohapealset maandusühendust sissetulevate ja väljuvate ahelate jaoks, tagades süsteemi maanduse vastavuse.

Funktsioon 5: väline käepide tabalukuga

Pealüliti käepidemed on väljastpoolt paigaldatud, lukustatavad asendis OFF. Võimaldab hoolduse ajal ohutut mehaanilist LOTO-d, tagades selge visuaalse isolatsiooni.

Funktsioon 6: paindlik siini konfiguratsioon

Toetab ülemist / alumist kaabli sisestust ja 3P4W või 3P5W jaotust. Faasisiinid on selgelt tähistatud standardse värvikoodiga (kollane, roheline, punane, sinine neutraalseks), et minimeerida juhtmestiku vigu.

Toote rakendus

GGD modulaarset fikseeritud tüüpi madalpinge lülitusseadmeid kasutatakse laialdaselt erinevates sektorites, kus töökindel fikseeritud jaotus on prioriteediks:

● Ehitusteenused ja infrastruktuur: trepikodade valgustuse jaotus kõrghoonetes, maa-aluse parkla ventilatsiooni toiteallikas ja linna tänavavalgustuse juhtkilbid.

● Tööstuslikud abisüsteemid: kompressoriruumide toitepaneelid, mittekriitiliste protsessimootorite etteandeseadmed tsemendi- ja täitematerjalitehastes ning tehaste lao jaotuskilbid.

● Vee- ja reoveepuhastus: pumbajaama mootorite etteandeseadmed toorvee sissevõtmiseks ja puhastatud heitvee väljajuhtimiseks ning kemikaalide doseerimisseadmete toiteallikaks.

● Taastuvenergia: vahelduvvoolu kombineerimise paneelid ja abijaotuskilbid maapealsetes päikeseparkides.

● Äripinnad: varugeneraatorite sünkroonimis- ja jaotuspaneelid kaubanduskeskustes ning HVAC-jahutite toitepaneelid ülikoolilinnaku energiajaamades.

● Ajutine ja ehitusvõimsus: ajutised toitejaotuskarbid ja ehituslike tõstukite toitepaneelid, kus fikseeritud vastupidav konstruktsioon pakub paremat vastupidavust kui kergemad paneelid.

Pakendamine ja saatmine

Iga GGD madalpinge lülituskapp on kaitstud roostevastase kile, vahtpolsterduse ja vineeri ekspordipakendiga. Kapi alust saab konstrueerida tõstuki käsitsemiseks vastavalt transpordinõuetele.

Pakend: veniv kile, niiskuskindel kaitse ja vineeri ekspordikohver

Kohaletoimetamine: saadaval on FOB Ningbo, CIF suuremad sadamad või EXW

Kapi kinnitus: sisemised komponendid tugevdatud enne saatmist

Dokumendid: kaasas pakendiloend, juhtmestiku skeem ja katsearuanne
