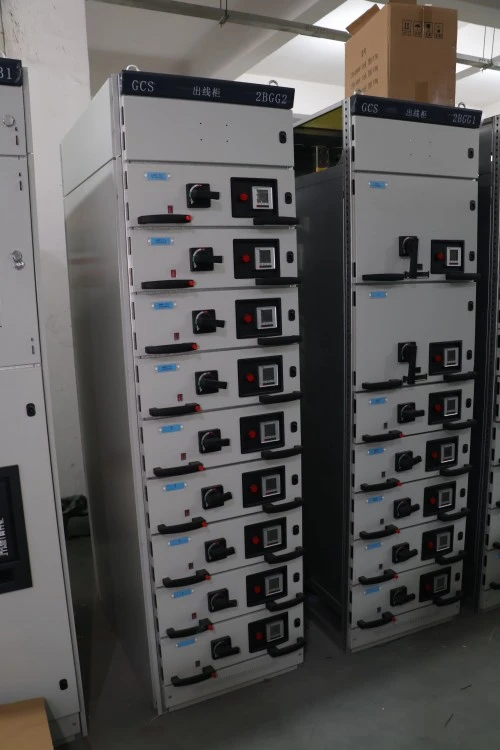

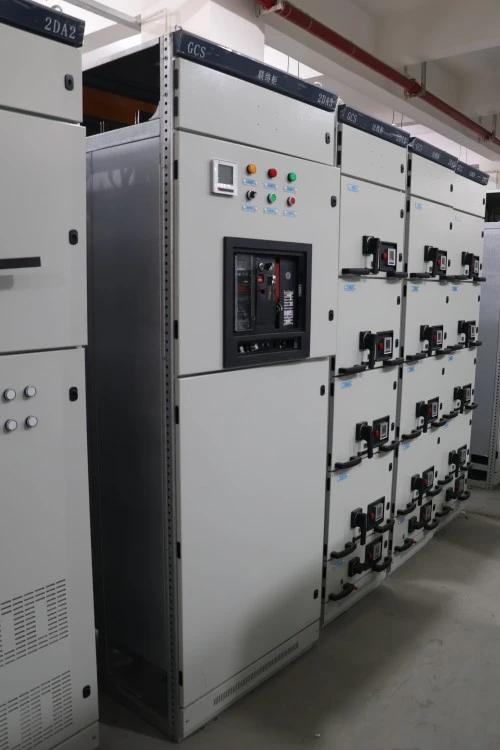

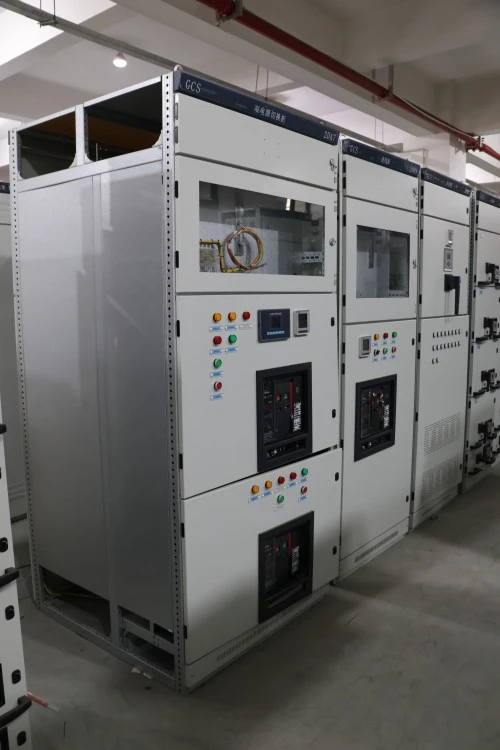

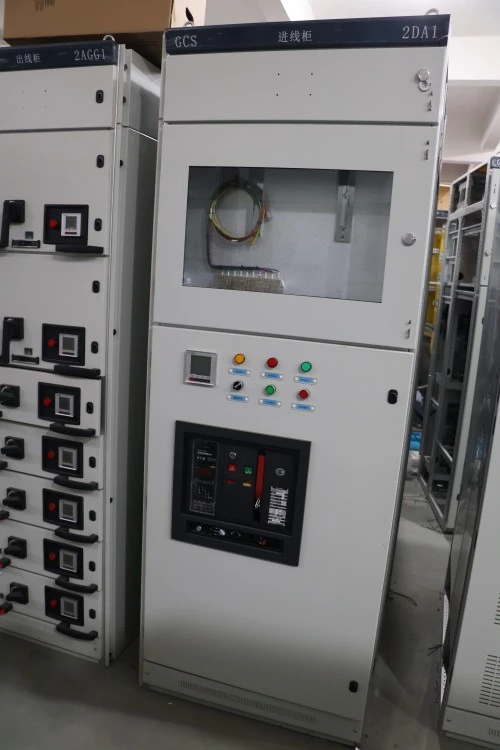

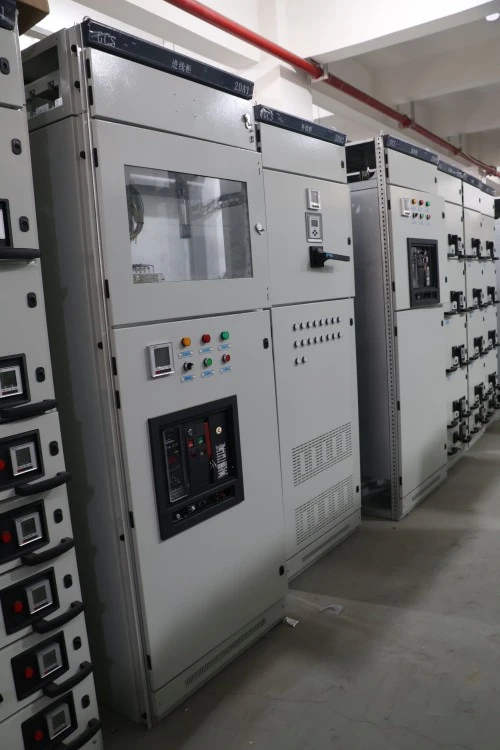

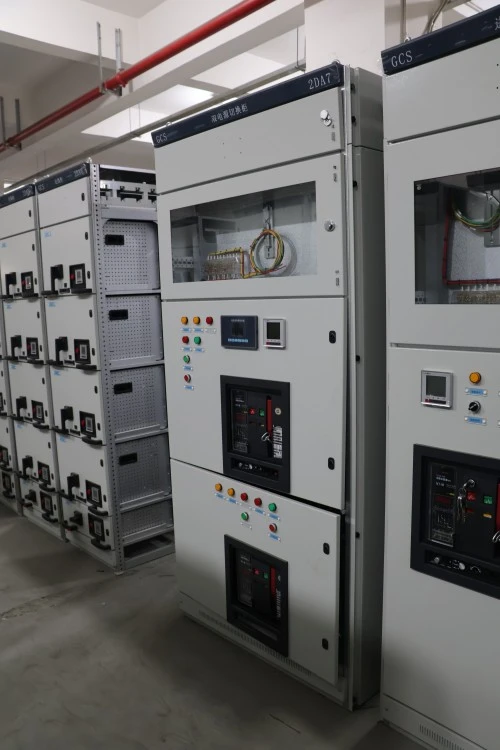

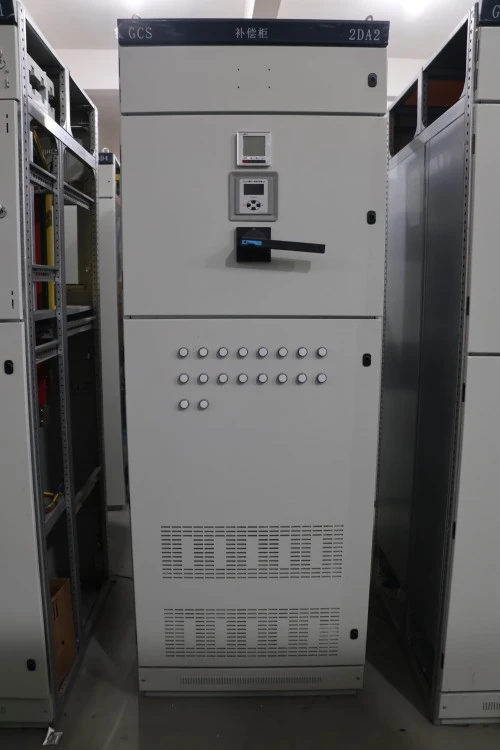

GCS väljatõmbetüüp madalpinge paneellülitusseade

GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade on täiustatud suletud jaotusagregaat, mis on täpselt konstrueeritud võimsuse vastuvõtmiseks, jaotamiseks ja intelligentseks mootori juhtimiseks kolmefaasilistes vahelduvvoolu tööstussüsteemides, mis töötavad nimipingel kuni 400 V (isolatsiooniväärtusega kuni 1000 V) ja horisontaalse peamise siini nimivooluga kuni 4000 A. Moodsate madalpinge toitejaotuskeskuste tuumana integreerib see GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade primaarsete ja sekundaarsete komponentide komplekti, sealhulgas õhukaitselülitid (ACB), vormitud korpusega kaitselülitid (MCCB), kontaktorid, termilise ülekoormusreleed, programmeeritavad loogikakontrollerid (PLC-d) ja standardseteks modulaarseteks täielikult vahetatavateks digitaalseteks arvestiteks.

Toote parameeter (spetsifikatsioon)

Allpool on standardse GCS Draw-out tüüpi madalpingepaneeli lülitusseadme tehniliste kirjelduste tabel.

Nimisagedus 50 Hz / 60 Hz Kohaldatavad standardid IEC 61439-1/2, GB/T 7251 Paigaldamine siseruumides, põrandal seisev sahtli asend Ühendatud, testitud, lahtiühendatud ja väljatõmmatud asendid Kaabli sisend Ülemine või alumine Kaabli sisend Siini materjal Vask või alumiinium, vastavalt projekti konfiguratsioonile Amb-0°C, temperatuur vastavalt projekti konfiguratsioonile -5°C tingimused Kõrgus ≤2000m standard, suurem kõrgus saadaval projekti kinnitusel.

Toote funktsioon ja rakendus

K1: Millised on selle GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseadme silmapaistvad funktsionaalsed omadused?

V: GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseadet iseloomustab suur vahetatavus ja ohutus. Sama võimsusega funktsionaalsed sahtlid on täielikult vahetatavad, välistades juhtmestiku vead hädaolukorra asendamise ajal. Sellel on ka täpne mehaaniline blokeerimismehhanism, mis rakendab rangelt järjestust "väljas-asendi-test-sisse", takistades operaatoritel vooluahelaid koormuse all ühendamast või lahtiühendamast. Lisaks tagab täiustatud ventilatsioonikonstruktsioon kõrge vooluahelate jaoks tõhusa soojuse hajumise.

Q2: Millised stsenaariumid sobivad selle lülitusseadme jaoks kõige paremini?

V: See GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade sobib ideaalselt sektoritesse, mis nõuavad katkematut toidet ja kiiret rikete taastamist. Tüüpilised rakendused hõlmavad naftakeemia rafineerimistehaseid (pumpade ja kompressorite juhtimiseks), suuremahulisi tootmisettevõtteid (automatiseeritud tootmisliinid), elektrijaamade abisüsteeme, linna raudteetransiiti ja kaubanduslikke tornalajaamu. Selle väljatõmmatav disain muudab selle eelistatud valikuks igas missioonikriitilises keskkonnas, kus seisakuid tuleb minimeerida.

Tootmise üksikasjad

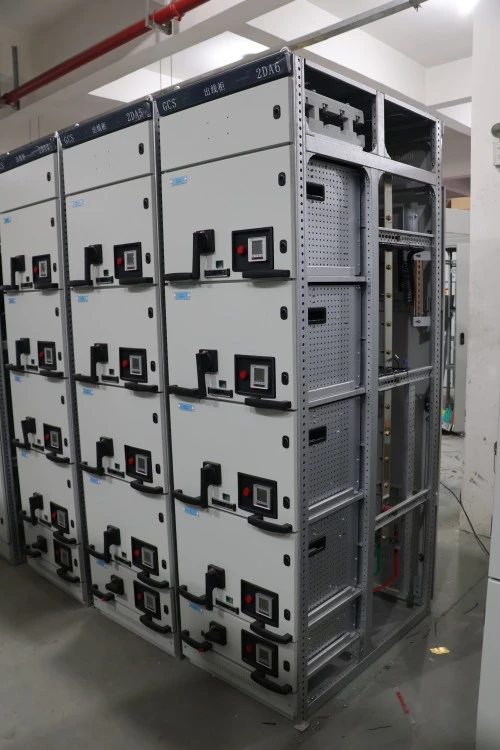

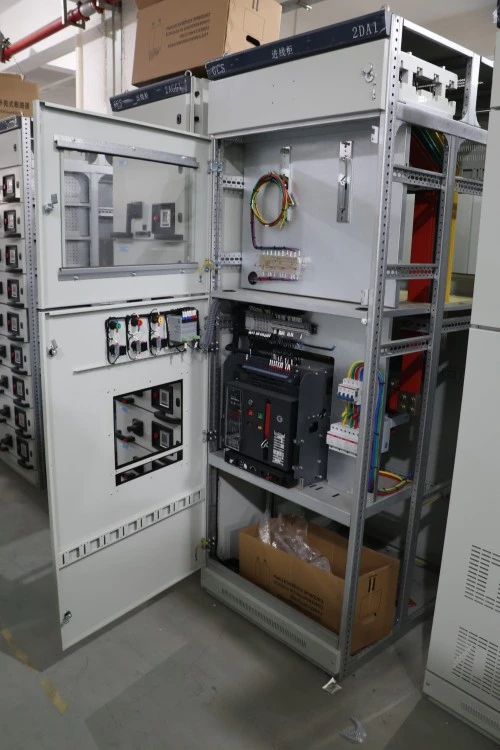

1. Kapi raami valmistamine – täppisehituslik struktuur

Lugao Poweri GCS Draw-out tüüpi madalpingepaneeli lülitusseadmete korpus algab kvaliteetsete külmvaltsitud teraslehtedega, mis on valitud nende suurepärase tasasuse ja konstruktsiooni terviklikkuse tõttu. Kõiki teraspaneele töödeldakse imporditud CNC-torni stantsimis- ja painutuskeskustega, saavutades paindenurga täpsuse ±0,5° ja ava asukoha täpsuse ±0,1 mm piires. Pärast vormimist läbib raam mitmeetapilise pinnatöötluse: rasvaärastus, happega peitsimine, fosfaatimine ja elektrostaatiline epoksüpulbervärvimine, seejärel küpsetatakse 180–200 °C juures kõva korrosioonikindla viimistluse saamiseks. Kokkupandud kapp saavutab IP30 kuni IP40 kaitse, kaitstes sisemisi komponente tõhusalt tolmu, niiskuse ja juhusliku kokkupuute eest.

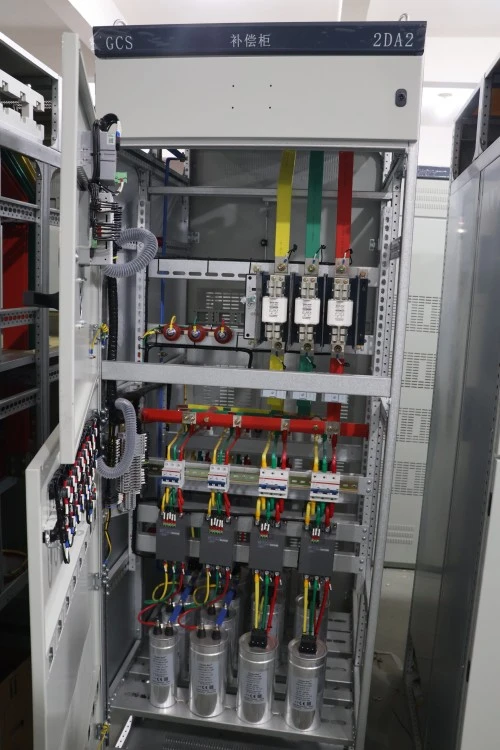

2. Siinisüsteem – suure juhtivusega vasest südamik

Kõik põhi-, vertikaal- ja harusiinid on valmistatud 99,95% puhtusega elektrolüütilisest vasest (T2 klass), tagades juhtivuse ≥ 98% IACS. Siini pinnad töödeldakse mitmekihiliselt – kas tinatatud, hõbetatud või kaetud kõrgepingekvaliteedilise termokahaneva isolatsiooniga ümbrisega, et vältida oksüdeerumist ja suurendada soojuse hajumist. Iga siini liigend on pingutatud kalibreeritud pöördemomendi tööriistadega ja märgistatud jälgitavuse tagamiseks, kõrvaldades kohalikud kuumad kohad, mis võivad kahjustada pikaajalist töökindlust.

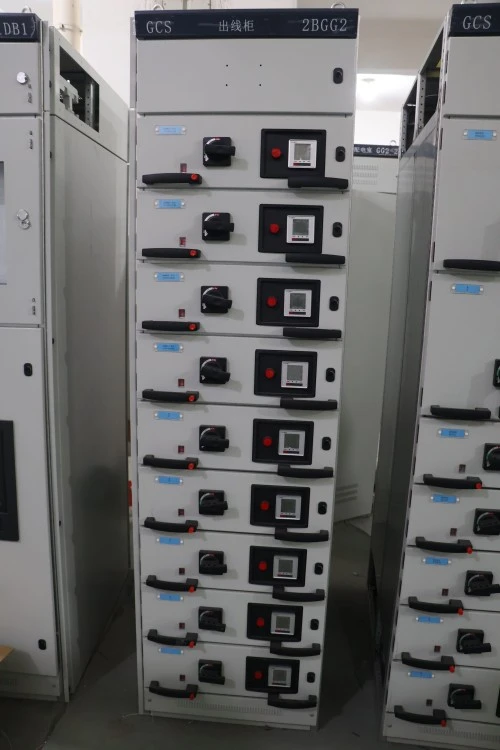

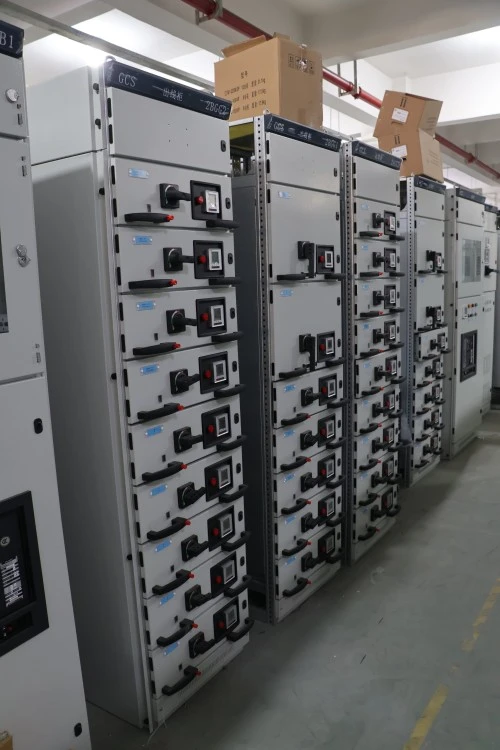

3. Sahtli kokkupanek – "Kolmekäigulise" häälestamise protseduur

Iga väljatõmmatav funktsionaalne üksus läbib meie eksklusiivse kolmekäigulise libisemise häälestuse:

1: Juhtsiinid paigaldatakse käsitsi ja reguleeritakse esialgseks joondamiseks.

2: sahtel sisestatakse ja tõmmatakse välja koormuseta, et kontrollida mehaanilist sujuvust ja riivi haardumist.

3: Elektrilise järjepidevuse testimise käigus tsüklistatakse sahtlit mitu korda, jälgides samal ajal esmase ja sekundaarse pistikkontakti takistust. Heaks kiidetakse ainult need üksused, mis vastavad meie sujuva toimimise künnisele.

See range protseduur tagab, et iga sahtel libiseb vaevata ja säilitab täiusliku elektrilise kontakti kogu selle sõiduulatuse ulatuses.

4. Konkurentsieelised – rangemad tolerantsid ja paremad kontaktid

Võrreldes tavapäraste turualternatiividega on Lugao Poweri tootmise eelised käegakatsutavad ja mõõdetavad:

Juhtraja tolerantsi kontroll: hoiame sahtli mehhanismi vahe ±0,5 mm (tööstuses levinud on ≥ ± 1,0 mm). See rangem tolerants ei lase sahtlil töötamise ajal vibreerida ega longu, kõrvaldades otseselt esmase kontakti kulumise ja ülekuumenemise peamise algpõhjuse.

Hõbetatud esmased pistikud: kõik pistikkontaktid on valmistatud vasesulamist ja viimistletud hõbetatud kihiga, mille paksus on ≥6 μm. Hõbeda madalam kontakttakistus ja suurepärased oksüdatsioonivastased omadused vähendavad märkimisväärselt voolukadu ühenduspunktides, suurendades kogu GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseadme pikaajalist termilist stabiilsust ja energiatõhusust.

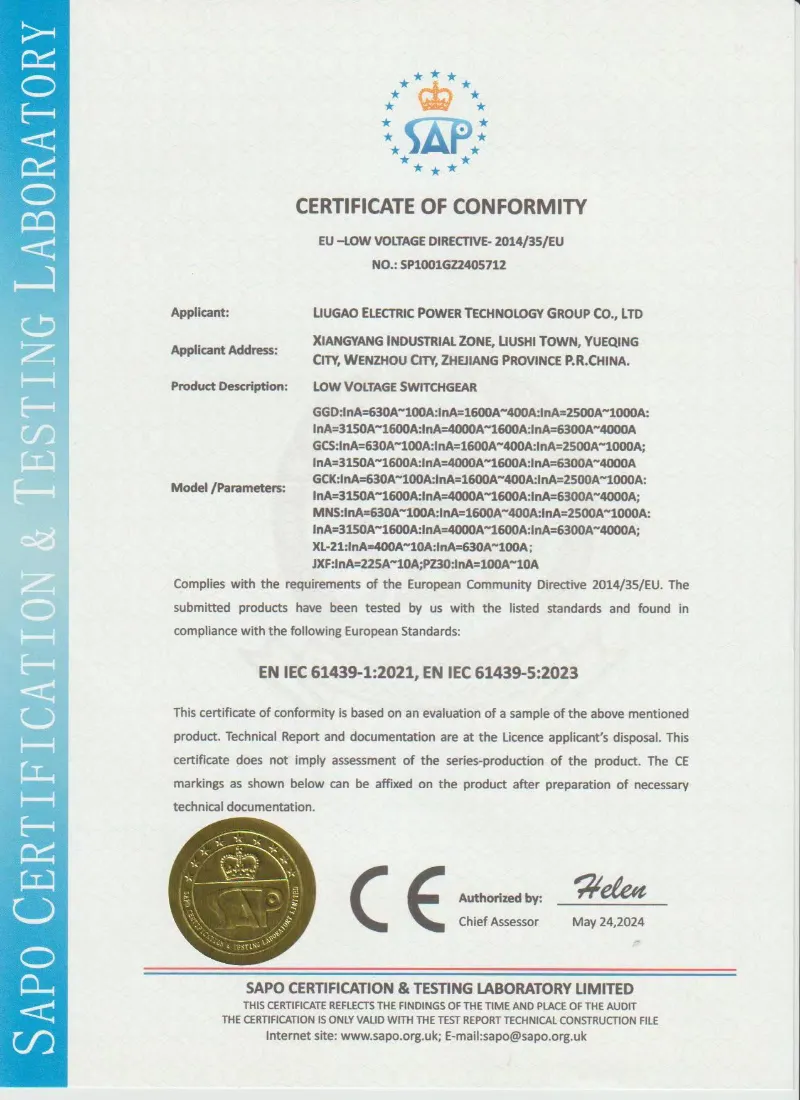

Sertifitseerimine ja kvaliteedi tagamine

Lugao toodab GCS-i väljatõmbetüüpi madalpinge lülitusseadmeid vastavalt projekti tehnilistele nõuetele ja kohaldatavatele madalpinge jaotusseadmete standarditele, nagu IEC 61439-1/2 ja GB/T 7251. Vastavalt kinnitatud tehnilisele kokkuleppele saab enne saatmist esitada rutiinse ülevaatuse ja katseprotokollid.

• IEC 61439-1/2 põhinev projekteerimine ja testimine
• GB/T 7251 põhinev tootmine ja kontroll
• Toitesageduse vastupidavuse test
• Isolatsioonitakistuse test
• Sahtliüksuste mehaaniline töökatse
• Blokeerimisfunktsiooni kontroll
• Teisese juhtmestiku ja funktsionaalse töö testimine
• Siiniühenduse pöördemomendi kontroll
• Rutiinse testimise aruanne enne saatmist
• Soovi korral on saadaval fotod tehase ülevaatusest



Pakendamine, saatmine ja müügijärgne teenindus

Pakendamine ja saatmine:

Iga GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade mähitakse esmalt niiskuse ja tolmu tõrjumiseks PE-kilega, seejärel suletakse fumigeeritud, vastupidavatesse terasrihmadega tugevdatud puitkastidesse. Kasutame tundlike elektroonikakomponentide jaoks vaakumpakendeid ja täielikult kapseldatud kaitsenurki, et vältida transpordikahjustusi. Tavaline kohaletoimetamine toimub 20GP/40HQ konteinerite kaudu, mille saadetised on kindlustanud maailma juhtivad merekindlustusandjad, et kaitsta teie investeeringut täielikult.




Müügijärgne teenindus:

Lugao Power Co., Ltd. annab põhjaliku 12-kuulise garantii alates kasutuselevõtu kuupäevast (või 18 kuud alates tarnekuupäevast, olenevalt sellest, kumb saabub varem). Meie teenus sisaldab ööpäevaringset tehnilist vihjeliini tuge, kaugvideojuhiseid ja vajadusel kohapealset sertifitseeritud inseneride teenust. Tavalistes töötingimustes esinevate rikete korral pakume remondi- või varuosasid tasuta.




Klientide küsimused ja vastused

K: Kas GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade ühildub minu olemasoleva siinisüsteemiga?

V: Jah, ühilduvust järgitakse rangelt. Konfigureerime selle GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseadme ühenduspüstiku äärikud, et need sobiksid ideaalselt teie ülesvoolu trafo ja allavoolu siini liidestega. Palun esitage tehnilise kinnituse etapis oma kohapealsed lülitusseadmete paigutuse joonised, et saaksime ühenduspunkte kohandada.




K: Mis juhtub, kui sahtel töö ajal rikki läheb? Kas ma saan seda parandada ilma täieliku väljalülitamiseta?

V: Täpselt kiire kuumvahetus on selle peamine eelis. Lülitage selles konkreetses sektsioonis olev kaitselüliti lihtsalt asendisse "Väljas", eemaldate vigase seadme ja libistate sisse identse hinnanguga varuosa. Ülejäänud GCS-i väljatõmbetüüpi madalpingepaneeli lülitusseade jätkab tööd, taastades toite mõne minuti jooksul.




K: Kuidas vältida kaarevälgatusjuhtumeid siinikambri hoolduse ajal?

V: Ohutus on esmatähtis. Põhi- ja harusiinide sektsioonid on täielikult lahterdatud. Väljatõmbesõlme kambri ja vertikaalse siinikambri vahele paigaldame kaarekindlad tõkked. Siini sektsiooni juurde pääsedes saab kõik külgnevad funktsionaalsed sõlmed turvaliselt lukustada asendisse "Disconnected/Test".
