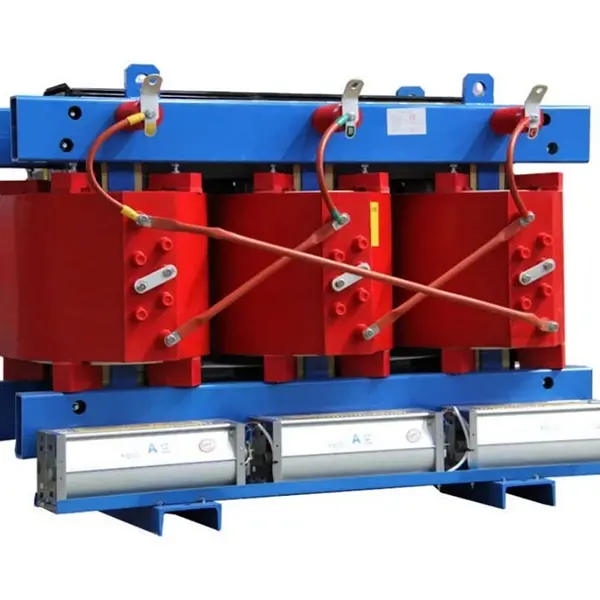

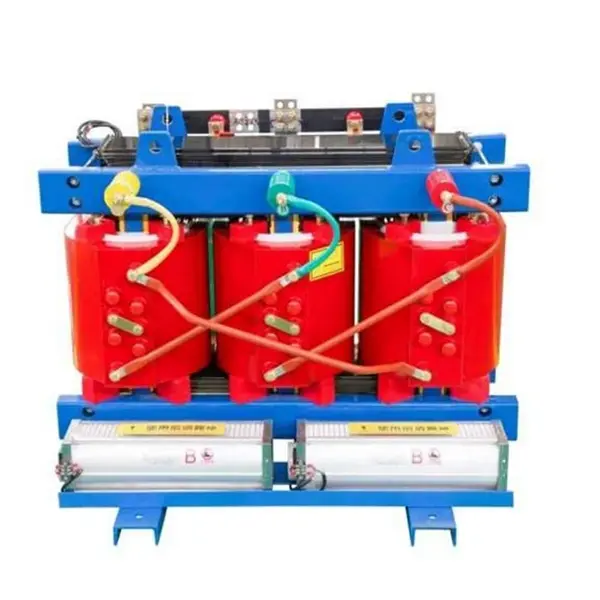

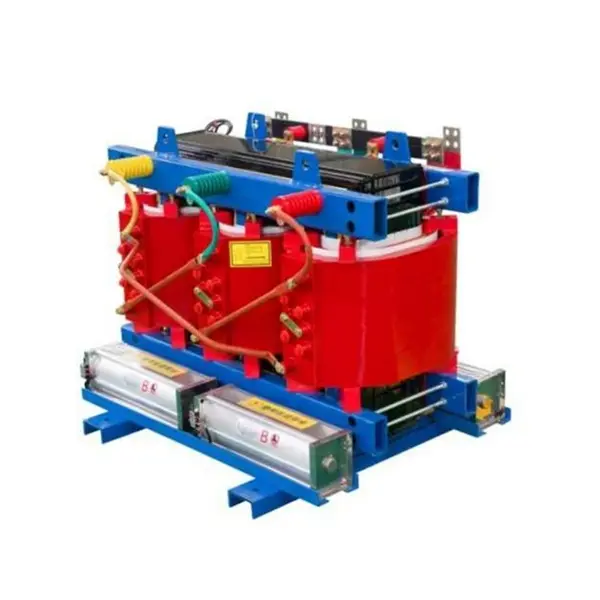

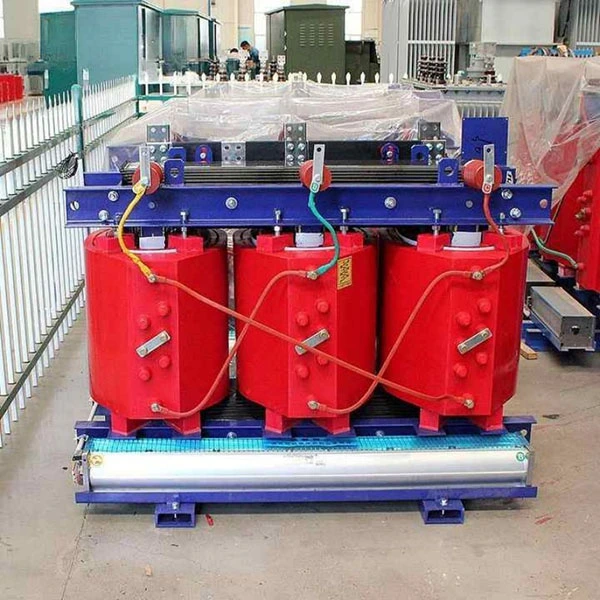

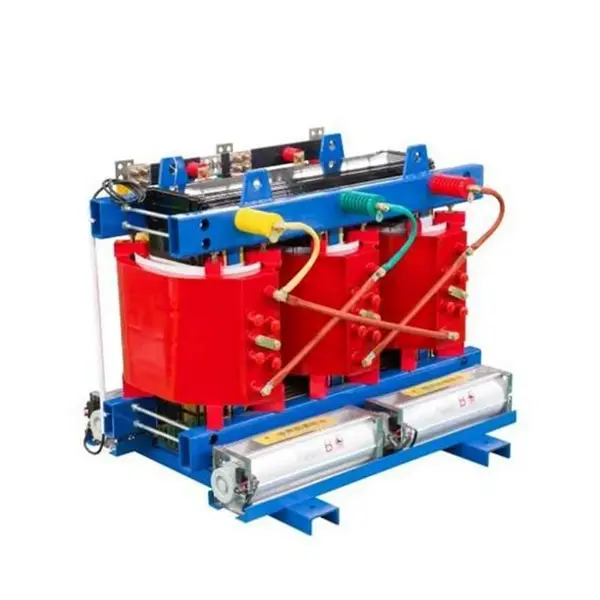

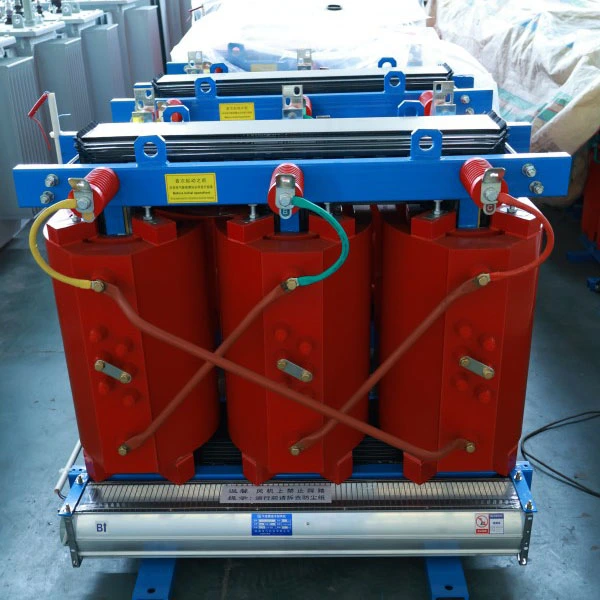

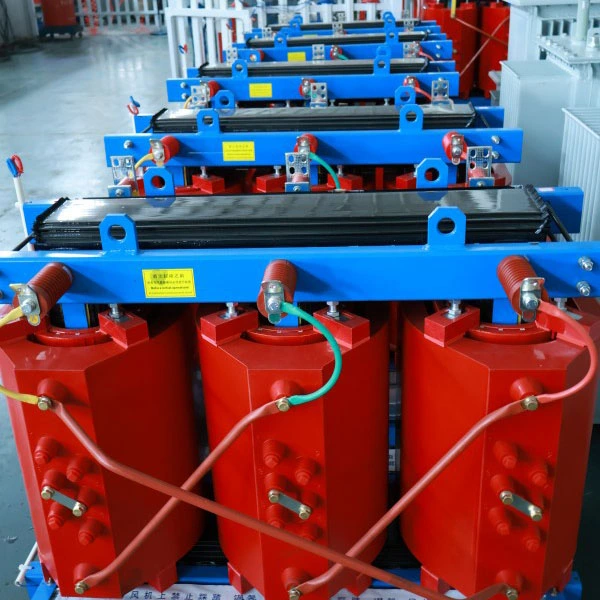

SCB13 800kva epoksiidvaigust valatud jõutrafo

Mis see seade on?

SCB13-800kVA Epoxy Resin Cast Power Transformer on kolmefaasiline jõutrafo, mis on toodetud vaakum-epoksüvaigu valamisel. See kuulub energiasäästlike kuivtrafode perekonda.

Mudelikoodi jaotus:

● S – kolm faasi

● C – valuvaik (epoksü)

● B – madalpinge fooliummähis

● 13 – jõudlusseeria kood, mis tähistab energiatõhususe taset

Mida see teeb?

Selle seadme põhifunktsiooniks on kõrgepinge (10 kV või 35 kV) alandamine madalpingeks (400 V/380 V), pakkudes ohutut ja stabiilset toidet erinevatele elektrikoormustele. Erinevalt traditsioonilistest õliga täidetud trafodest ei kasutata jahutamiseks isolatsiooniõli. Selle asemel töötab see tahke epoksüisolatsiooniga koos loodusliku õhkjahutusega.

Toote kirjeldus

SCB13-800kVA epoksüvaigust valatud jõutrafo on suure tõhususega,kolmefaasiline kuivtrafomõeldud kaasaegseks elektrijaotuseks. Sellel on epoksüvaigu vaakumvalu, madalpinge fooliummähised ja see vastab GB 20052-2020 2. taseme energiatõhususe standarditele (läheneb tasemele 1). Ideaalne rakenduste jaoks, mis nõuavad energiasäästu, tuleohutust ja töökindlust.

Nimetatud 800 kVA standardse pingesuhtega 10 kV/0,4 kV (kohandatav 6 kV, 20 kV või 35 kV jaoks). Õlivaba tahke epoksüisolatsioon välistab lekke-, tulekahju- ja plahvatusohu, muutes selle sobivaks kõrghoonetes, metroos, haiglates, andmekeskustes ja keemiatehastes.

Peamised elektrilised jõudlused: tühikäigukadu ≤1090W, koormusekadu (120°C) ≤6260W, lühistakistus 6% (reguleeritav 4%-10%), osaline tühjenemine ≤5pC ja müra ≤55dB 1 meetri kaugusel.

Varustatud intelligentse temperatuurijuhtimissüsteemiga (PT100 andurid, automaatne ventilaatori käivitamine/seiskamine, ülekuumenemise häire ja väljalülitamine) ja RS485 sidega BA süsteemi integreerimiseks. VPI valamisprotsess tagab niiskuskindla, leegiaeglustava kapseldamise. Core kasutab suure läbilaskvusega räniterasest astmeliste liigenditega. Standardkaitse IP20 (IP23 valikuline).

30-aastase disainiea ja minimaalse hooldusega SCB13-800kVA on usaldusväärne ja ökonoomne valik uute või täiustatud jaotussüsteemide jaoks.

Toote rakendus

Tüüpilised rakendused:

Kõrghooned, ärikompleksid, haiglad, andmekeskused, metroojaamad, lennujaamad, keemiatehased, taastuvenergiajaamad ja kõik kohad, kus tuleohutus on kriitiline nõue.

Toote funktsioon

Kõrge kasutegur ja energiasääst – madalamad tegevuskulud

Võrreldes SCB11 seeriaga on tühikäigukaod vähenenud 20%-37% võrra; koormuskadu väheneb 15–30%

Tüüpiline 800 kVA tühikäigukadu ≤ 1090 W, koormuse kadu (temperatuuril 120 °C) ≤ 6260 W

Vastab GB 20052-2020 2. taseme energiatõhususe standarditele; mõned parameetrid jõuavad 1. tasemele

Majandusliku kasu arvutamine:

Võttes aluseks 8000 töötundi aastas 0,11 $/kWh, võrreldes standardse SCB11 trafoga, on aastane elektrisääst ligikaudu 2000–2700 $. Hinnavahe taastub ca 3 aastaga.

Ohutus ja töökindlus – tule- ja plahvatuskindel ning nullriski

Põhilised eelised:

Isesustuv: Epoksüvaigu süttimispunkt > 300°C; leek ei levi ja kustub soojusallika eemaldamisel ise

Õlivaba disain: välistab täielikult õlilekke-, tulekahju- ja plahvatusohu; pole vaja õlitõkkekaevu

Kõrge lühisetaluvus: vaakumvalamisel moodustunud ülitugev klaaskiuga tugevdatud struktuur suurendab lühisetaluvust rohkem kui 30%

Äärmiselt madal osaline tühjenemine: osalist tühjenemist saab reguleerida alla 5 pC, aeglustades oluliselt isolatsiooni vananemist

Tegelike klientide muredega tegelemine:

K: Kui paigaldate trafot kõrghoone keldrisse, millele tuletõrjekontroll kõige rohkem keskendub?

V: Tuletõrjeasutused keskenduvad peamiselt "tulekahju leviku riskile" ja "mürgise suitsuheitele". Our SCB13 uses epoxy resin casting, which is inherently flame-retardant and does not produce halogenated toxic gases when burned (compliant with GB/T 1094.11-2022). See on suur eelis, mida õliga täidetud trafod ei suuda võrrelda. Many commercial complexes and hospital projects in first- and second-tier cities have passed strict fire safety reviews precisely because of this feature.

K: Kuiv-tüüpi trafod on niiskuse suhtes tundlikud. Kas nad saavad töötada lõunapoolsetes piirkondades vihmaperioodil?

V: Tavalised kuivtüüpi trafod on tõepoolest niiskuse suhtes tundlikud, kuid meie SCB13 kasutab vaakumvaluprotsessi, kus epoksüvaik kapseldab täielikult mähised, moodustades suletud isolatsioonikihi. Südamik ja kinnitusdetailid läbivad spetsiaalse korrosioonivastase töötluse, mis võimaldab normaalset tööd 100% suhtelise niiskusega keskkondades. Enne taaskäivitamist pärast seiskamist pole kuivatamist vaja.

Nutikas jälgimine – lühiülevaade temperatuurist

Standardne intelligentne temperatuuri reguleerimise süsteem:

Eelmanustatud PT100 plaatina takistusandurid igas faasimähises reaalajas temperatuuri jälgimiseks

Kontroller kuvab tsükliliselt kolmefaasilise mähise temperatuuri – seda on lihtne lugeda

Käivitab/peatab automaatselt põhja paigaldatud jahutusventilaatorid (käivitub >100°C juures, peatub <80°C juures)

Pakub ületemperatuuri häiret (reguleeritav seadeväärtus) ja kaitset ülekuumenemise eest

Madala müratasemega töö – vaikne ja häirimatu

Measured Data:

800 kVA ja alla selle puhul on müratase ≤ 55 dB, mõõdetuna seadmest 1 meetri kaugusel

45° täielikult astmeline sülesüdamiku tehnoloogia + vibratsiooni summutavad padjad võivad müra veelgi vähendada 5-8 dB võrra

Tugev ülekoormusvõime – usaldusväärne siis, kui see on kõige olulisem

Ülekoormusvõime parameetrid:

Loomulik jahutus (AN) – võib töötada pidevalt 100% koormusel

Sundõhujahutus (AF) – võimsust saab suurendada 40-50%

Talub 150% nimikoormust 2 tundi

Rakenduse stsenaariumid:

Suvised tippnõudluse perioodid, kriitiliste sündmuste voolukaitse, ajutine koormuse jagamine ühe trafo rikke korral – nendel "kriitilistel hetkedel" tagab SCB13 ülekoormusvõime toitevarustuse järjepidevuse.

Hooldusvaba – vaevatu ja muretu

Hoolduse eelised:

Õlivaba – pole vaja perioodilist õlifiltreerimist ega õlikromatograafiat

Sile mähispind – tolm ei kogune kergesti

Pole liikuvaid osi – äärmiselt madal rikete määr

Igapäevane hooldus nõuab ainult temperatuurinäidiku kontrollimist ja jahutusõhukanalite puhastamist

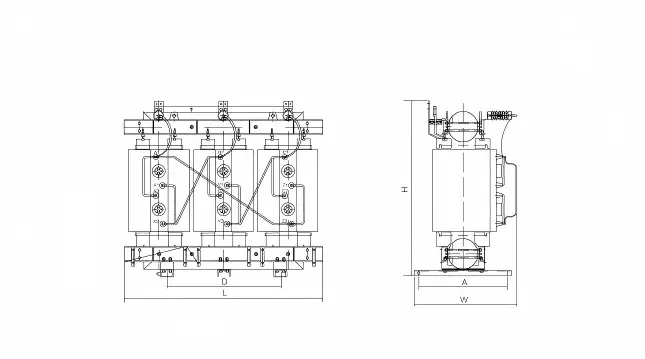

Toote parameeter (spetsifikatsioon)

Müügijärgse teeninduse kohustus

Garantiiaeg: 12 kuud alates tarnekuupäevast (tasulise teeninduslepinguga pikendatav 36 või 60 kuuni)

Tehniline tugi: eluaegne tasuta tehniline konsultatsioon; koormuse arvutamine ja lahenduse optimeerimine valikufaasis

Väliteenindus: paigaldusjuhised, kasutuselevõtu abi, rikete käsitlemine (garantii ajal tasuta, pärast garantiid kulupõhine)

Varuosade tarnimine: temperatuurikontrollerid, ventilaatorid, andurid ja muud tavalised osad, mida hoitakse laos; kohaletoimetamine kulleriga järgmisel päeval
