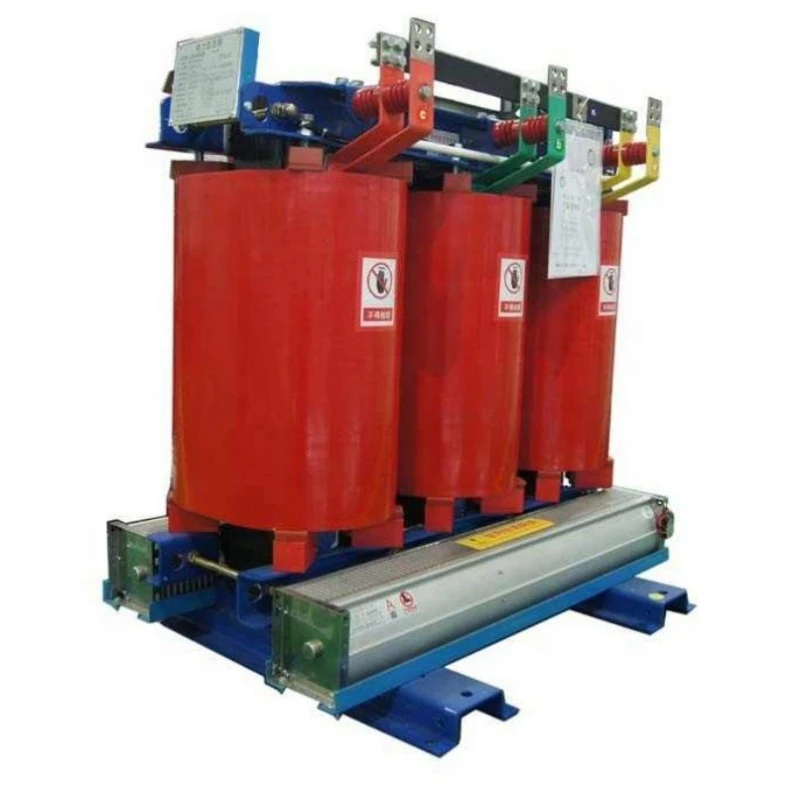

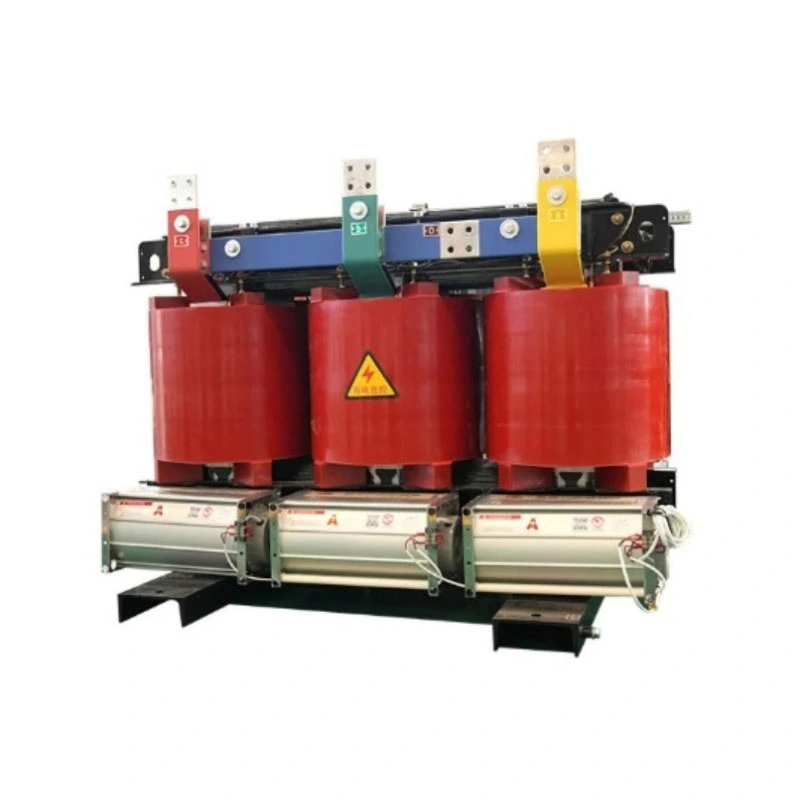

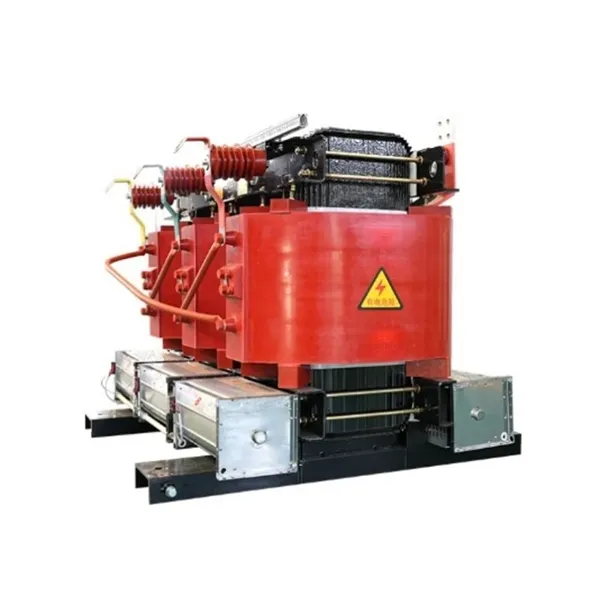

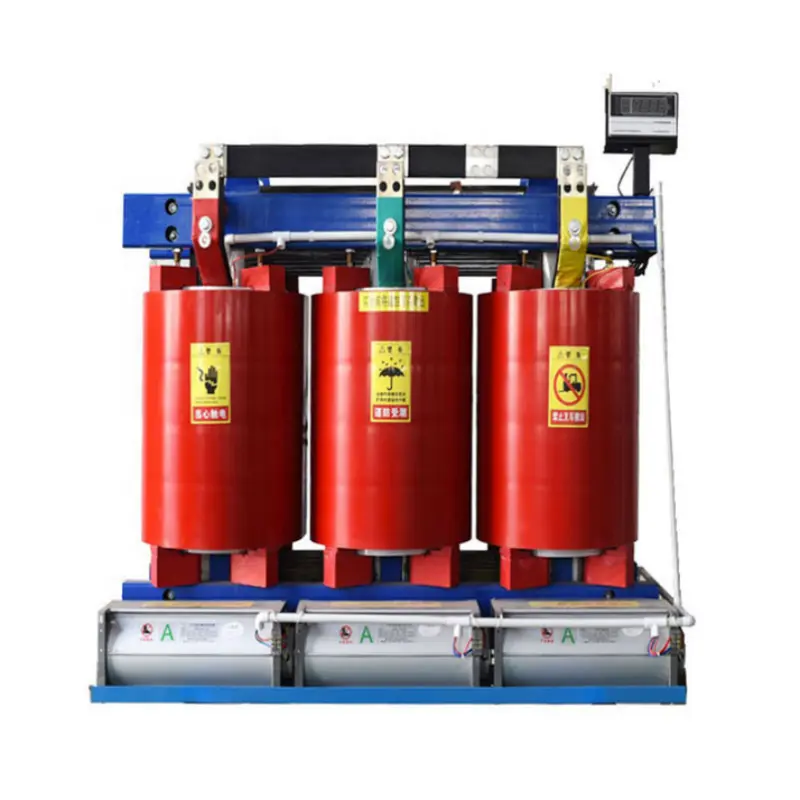

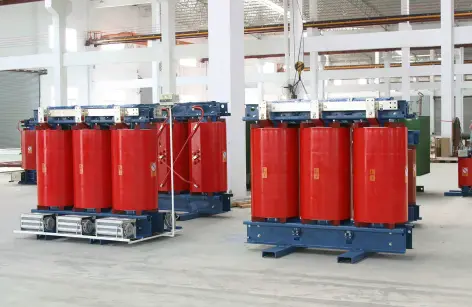

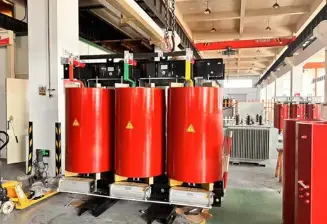

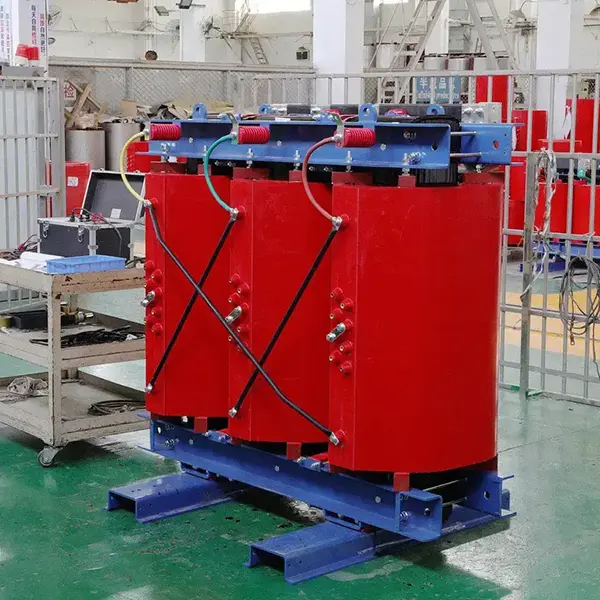

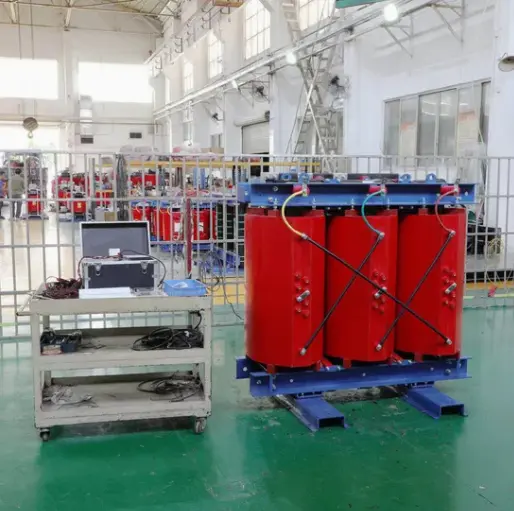

Õhkjahutusega välistingimustes isoleeriv kuivtüüpi trafo

See toode on välistingimustes kasutamiseks mõeldud isolatsioonitüüpi,kuivtüüpi trafoõhkjahutuse (ANAN) kasutamine. See ei kasuta isolatsiooni ega soojuse hajutamiseks vedelat keskkonda, vaid kasutab temperatuuri tõusu kontrollimiseks loomulikku konvektsiooni või sundõhkjahutust.

Mida see teeb?

1. Elektriisolatsioon : loob füüsilise elektrilise barjääri primaar- ja sekundaarmähiste vahel, katkestades tõhusalt maandusahelad, summutades harmoonilisi ning filtreerides võrgust välja kõrgsageduslikud häired ja liigpinged, tagades tundlikele koormustele "puhta" toite.

2. Pinge muundumine: tõstab või vähendab vahelduvpinget vastavalt nõuetele, kohandub erinevate seadmete toitevajadustega.

3. Ohutuskaitse: tänu isolatsioonikonstruktsioonile hoiab ära töötajate otsese kontakti kõrgepinge poolega, vähendades oluliselt elektrilöögi ohtu.

4. Kohanemine välistingimustes : IP54 või kõrgema kaitsetasemega vastupidav kate võimaldab sellel taluda tuult, vihma, tolmu, soolapritsmeid ja pikaajalist UV-kiirgust.

Lühidalt, kui vajate karmides välistingimustes turvalist, puhast, hooldusvaba toiteeraldus- ja konversioonilahendust, on see õhkjahutusega väliisolatsiooniga kuivtüüpi trafo põhilahendus.

Toote eelised

Võrreldes traditsiooniliste õliga sukeldatud või tavaliste siseruumides kasutatavate kuivtrafodega on sellel tootel viis peamist eelist:

1. Saastevaba, hooldusvaba: õlivaba konstruktsioon välistab täielikult pinnase või vee saastumise ohu leketest, samuti hoolduskulud ja seisakuajad, mis on seotud iga-aastase õli testimise ja asendamisega. Rangete keskkonnanõuetega välisprojektide puhul on see otsustav eelis.

2. Suurepärane väliskeskkonna taluvus: kasutab vaakumsurveimmutamise (VPI) protsessi ja H-klassi (180 °C) isolatsioonisüsteemi, mis on kombineeritud roostevabast terasest või alustsinkterasest täielikult suletud keevitatud väliskestaga. Töötab stabiilselt ümbritseva õhu temperatuuril -25°C kuni 50°C ja suhtelisel õhuniiskusel kuni 95%. Vastupidav soolale, seentele ja korrosioonile.

3. Ülim ohutus elektriisolatsiooniga: Primaar- ja sekundaarmähiste vaheline tugevdatud isolatsioon tagab dielektrilise vastupidavuse pinge 3kV kuni 5kV (olenevalt mudelist). Eraldab tõhusalt alalisvoolu komponendid, kolmandad harmoonilised ja erinevad liigpinged võrgust, kaitstes allavoolu täppisinstrumente.

4. Natural Air Cooling, Quiet and Reliable : Relies on air convection for heat dissipation without fans (optional). Operating noise is significantly lower than oil-immersed transformers. With no rotating mechanical parts in the core components, Mean Time Between Failures (MTBF) is significantly improved.

5. Suur ülekoormusvõime, kasutatav hädaolukordades: avariiülekoormusvõime kuni 120% pidevaks tööks, 150% lühiajaliseks tööks. Ootamatute väliskoormuse tippude ajal (nt mitu mootorit korraga käivitudes) ei ole vaja kohest võimsust suurendada, ostes kasutajale väärtuslikku aega.

Toote omadused

Tuum : Kõrge läbilaskvusega külmvaltsitud terale orienteeritud räniteras, astmeline liiteprotsess, oluliselt vähendatud tühikäigukadu ja põnev vool.

Mähised: nii kõrge kui ka madalpinge mähised kasutavad üleni vasest (valikuline alumiinium) juhtmeid, mis on mähitud Nomex®-i või sarnase aramiid-isolatsioonipaberiga, mida on töödeldud VPI vaakumimpregneerimisega lahustivaba lakiga, moodustades tugeva, niiskuskindla, kõrget temperatuuri taluva tahke isolatsioonistruktuuri.

Isolatsioonistruktuur: primaar- ja sekundaarmähised on keritud eraldi poolidele või sõltumatutele südamiku jalgadele, mille vahel on valikuline elektrostaatiline kaitse, mis minimeerib sidestusmahtuvust ja tagab suurepärase kõrgsageduslike häirete summutamise.

Kaitseümbris: standardne IP54 kaitse (tolmukindel, pritsmekindel), IP65 valikuline. Korpus on valmistatud 2,0 mm paksusest roostevabast terasest või Galvalume terasest, millel on vihmakindel katus, roostevabast terasest ventileeritavad ribid ja venitamisvastased lukud.

Temperatuuri juhtimissüsteem : sisseehitatud PTC või PT100 RTD temperatuuriandurid, mis on ühendatavad nutika temperatuuriregulaatoriga ületemperatuuri alarmi, väljalülituskaitse ja ventilaatori automaatse aktiveerimise jaoks (kui on paigaldatud valikulised ventilaatorid).

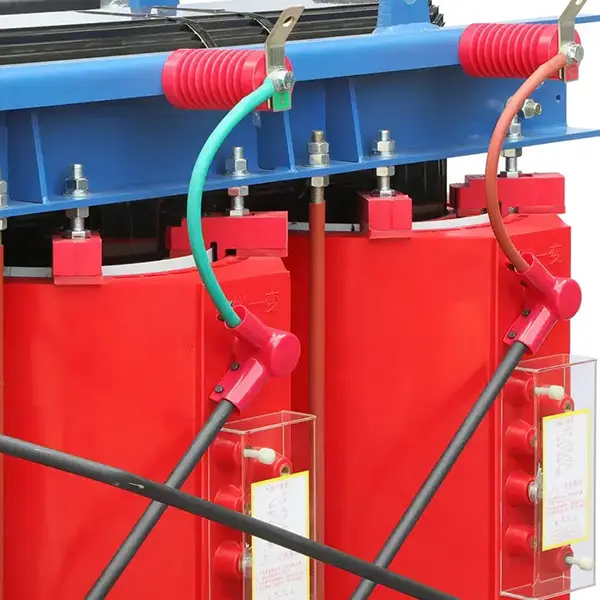

Klemmid: välistingimustes kasutatav kõrgepinge harukarp silikoonkummist tihendite ja kaablitihendi sisenditega. Madalpinge pool kasutab tinatatud vasest siinid või veekindlaid pistikuid.

Toote rakendus

Seda õhkjahutusega väliisolatsiooni kuivtüüpi trafot kasutatakse laialdaselt järgmistes stsenaariumides:

Taastuvenergia tootmine: PV-elektrijaamade ja tuuleparkide madalpinge poolne isolatsioon, inverteri väljundpinge isoleerimine enne võrguühendust või kohalikku toiteallikat.

Välistööstusseadmed: naftapuurimisplatvormide, avakaevanduste purustite, sadama kalda elektrisüsteemide, tunneli puurimismasinate (kilpmasinate) toiteallika isolatsioon, mis hoiab ära seadmete kahjustamise võrgu liigpingetel.

Ajutine ja avariitoide : generaatori väljundi isolatsioon väliürituste, spordivõistluste ja katastroofiabikohtade jaoks, pakkudes heli-, video- ja juhtimisseadmete jaoks puhast toidet.

Laadimisinfrastruktuur: välistingimustes kasutatavate alalisvoolu kiirlaadijate sisendtrafo, mis hoiab ära harmoonilise tagasiside võrku, kaitstes samal ajal laadimismooduleid.

Nutikas võrk ja jaotus: jaamateenindus- või isolatsioonitrafod välisringi põhiseadmetes ja kompaktsetes alajaamades, mis pakuvad automaatikaterminalidele (DTU/FTU) ohutut ja usaldusväärset toidet.

Tootmise üksikasjad

VPI vaakumsurveimmutamise protsess

Kõik mähised on immutatud lahustivaba isoleerlakiga vaakumis, eemaldades siseõhu ja võimaldades lakil täielikult pöörete, kihtide ja maapinna vahel tungida. Pärast kõvenemist moodustab see monoliitse "tahke" struktuuri, mille soojusjuhtivus, mehaaniline tugevus ja niiskuskindlus ületab tunduvalt standardseid immutusprotsesse.

Õuespetsiifiline ühenduskarp

Madalpinge väljalaskekarbil on leegiaeglustav isoleeriv tugipaneel, mille vasest siinide vahel on piisavalt elektrilist vahet (>20 mm). Kaabli sisendites kasutatakse mitme tihendiga tihendeid ja kaablitihendeid, mis ühilduvad erinevate soomustatud või kummist mantliga kaablitega, vältides niiskuse pääsemist piki kaablit kasti.

Tugev roostevabast terasest korpus

Korpuse valmistamisel kasutatakse laserlõikamist, CNC-painutamist ja robotkeevitust, kusjuures kõik õmblused on pidevalt tihendatud. Ustel on kolmepunkti lukustuskäepidemed ja ilmastikukindlad tihendid. Ülemine kate on kujundatud nurga all oleva vihmakaitsena ja sisaldab tõsteaasa polte mugavaks välitingimustes tõstmiseks.

Pakendamine, kohaletoimetamine ja müügijärgne müük

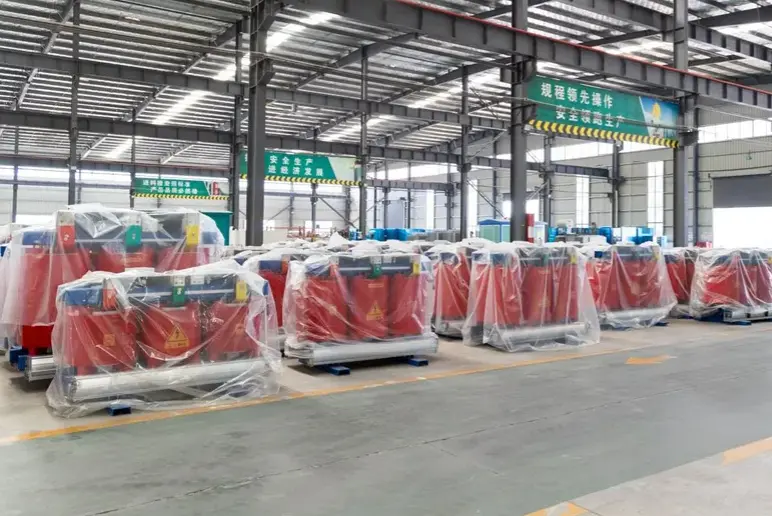

Pakkimismeetod

1. Trafo korpus mähitud niiskuskindla PE-kilega, sisse asetatud kuivatusaine.

2. Pakitud tugevatesse puidust kastidesse või fumigatsioonivabadesse vineerkastidesse (vastavad ekspordistandarditele), ümbritsetud suure tihedusega vahtplastist või õhuga täidetud kottidega pehmendamiseks.

3. Karbi välisküljele kinnitatud sildid, nagu "Niiskuskindel", "Habras" ja "See viis üles".

Tarnemeetod

1. Siseriiklik: spetsiaalne logistikaveok (väikest võimsust saab saata Deppon/SF Expressi raskeveokite kaudu).

2. Eksport: mere-, raudtee- või õhutranspordi kord, sealhulgas tollidokumentatsioon.

Müügijärgne teenindus

1. Garantiiaeg: 12 kuud alates kättesaamise kuupäevast.

2. Garantiiajal tekkinud tootmisdefektide tasuta remont või asendamine.

Korduma kippuvad küsimused (Q&A)

K1: Kas see õhkjahutusega väliisolatsiooni kuivtüüpi trafo pole tavalise õliga sukeldatud trafoga võrreldes altim ülekuumenemisele ja läbipõlemisele?

V: Pigem vastupidi. Kuigi õhu soojusjuhtivus on madalam kui õlil, kasutatakse meie tootes H-klassi isolatsiooni (180°C) ja VPI vaakumimmutusprotsessi. Mähistest tulev soojus juhitakse tõhusalt ära ja hajutatakse läbi korpuse. Sama võimsuse korral on meie konstruktsioonil suurem temperatuuritõusu varu, mistõttu on vähem tõenäoline, et see kannatab õlilekkest ja sellele järgnevast madalast õlitasemest põhjustatud läbipõlemistõrgete all traditsioonilistes seadmetes. MeieÕhkjahutusega välistingimustes isoleeriv kuivtüüpi trafotöötab kuumade punktide temperatuuridega, mis on tunduvalt alla isolatsioonipiiri isegi täiskoormusel 40°C välistingimustes.

2. küsimus: kas vihmastel päevadel õues ei sisene vihmavesi läbi jahutusrestide ja ei põhjusta sees lühist?

V: Ei. Meie korpuse kaitseklass on IP54. Reiludel on sisemine labürindi stiilis kanal ja metallvõrk. Testid näitavad, et isegi otse eestpoolt pihustades vihma intensiivsusega 10 mm minutis jääb sisemus täielikult kuivaks. Kõik kaablisisendpordid kasutavad plahvatuskindlaid tihendatud tihendeid, blokeerides täielikult niiskuse sissepääsu.

Tehniliste spetsifikatsioonide tabel
