Õhkjahutusega epoksüvaigu kuiva tüüpi trafo

Mis see on?

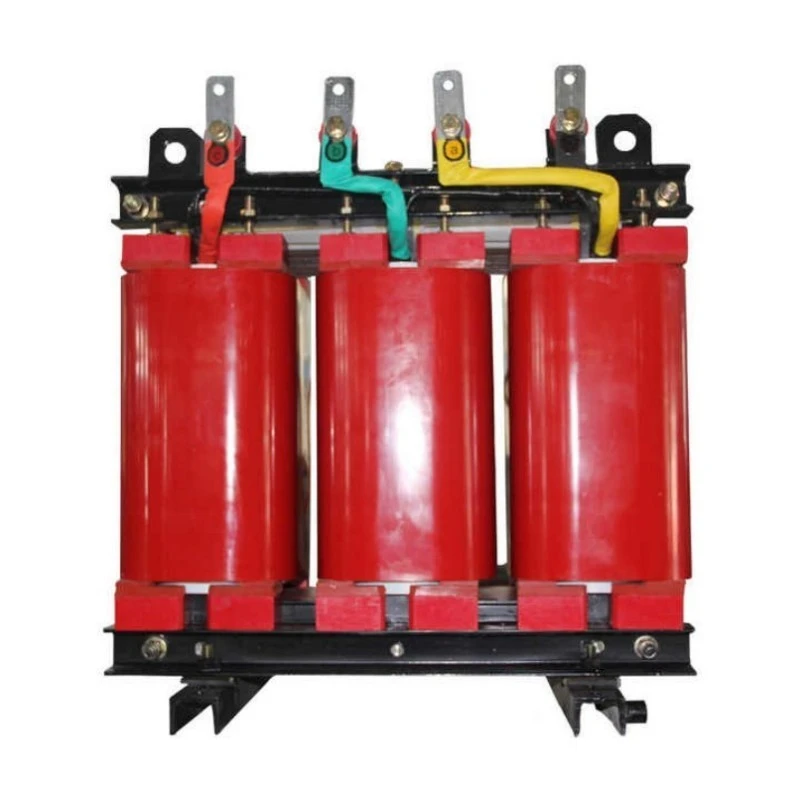

Õhkjahutusega epoksüvaigu kuivtüüpi trafo on täielikult õlivaba võimsuse muundamise seade, kus kõik kõrge ja madalpinge mähised on täielikult kapseldatud vaakumrõhu all valatud epoksüvaikusse. Erinevalt tavalistest trafodest, mis kasutavad isolatsiooniks ja jahutamiseks mineraalõli või sünteetilisi vedelikke, kasutab see seade jahutusvahendina ainult õhku – kas loomulikku konvektsiooni (AN) või valikulist sundõhku (AF). Epoksüvaik täidab kolmekordset funktsiooni: esmane elektriisolatsioon, mehaaniline kaitse niiskuse ja saasteainete eest ning jäik struktuur, mis talub lühisjõude.

Mida see teeb?

Pinge muundumine: alandab keskpinget (6kV, 10kV, 20kV, 35kV) kasutuspingele (208V, 400V, 480V, 690V) tööstus-, kaubandus- ja elamukoormuste jaoks. Teise võimalusena suurendage pinget taastuvenergia võrguga ühendamiseks.

Tuleohutu toitejaotus: tarnib elektrit hoonetes, maa-alustes parkimismajades, haiglates ja andmekeskustes, kus õlitäidisega trafod on tuletõkkekoodeksiga keelatud. Isekustuv epoksiid (UL 94 V-0 reiting) ei levita leeki.

Puhas võimsus tundlike koormuste jaoks: eraldab primaar- ja sekundaarahelad, filtreerib harmoonilisi, summutab liigpingeid ja kõrvaldab maandusahelad, mis häirivad meditsiinilisi pilditöötlusseadmeid, CNC-masinaid ja laboriinstrumente.

Töötamine välistingimustes ja karmis keskkonnas: valikulise IP54 või IP65 kaitsega trafo talub vihma, lund, tolmutorme, soolapihustust ja äärmuslikke temperatuure vahemikus -30 °C kuni +55 °C ilma jõudlust halvendamata.

Sisuliselt on õhkjahutusega epoksüvaigu kuivtüüpi transformer eelistatud valik alati, kui ohutus, keskkonnanõuetele vastavus ja pikaajaline töökindlus on vaieldamatud.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus (küsimuste ja vastuste vorming)

K1: Mille poolest on epoksüvaigu isolatsioon parem kui avatud haavaga konstruktsioon?

V: Kolm peamist eelist. Esiteks, niiskuskindlus - epoksiid on mittehügroskoopne. Õhkjahutusega epoksüvaigu kuivtüüpi trafo taaskäivitub koheselt pärast nädalate pikkust seiskamist 100% niiskuse tingimustes, samas kui avatud mähisega seadmed vajavad eelsoojendust. Teiseks, saastekaitse – elektrit juhtiv tolm ei saa tungida läbi tahkete epoksüpindade, välistades jälgimis- ja ülevooluohu. Kolmandaks mehaaniline tugevus — kapseldatud mähised taluvad deformatsioonita lühisjõude kuni 25× nimivoolu.

Kasutusala: andmekeskused – tolmu kogunemise oht puudub, vaikne töö (alla 55 dB) ja isekustuv epoksiid vastab NFPA 75 IT-seadmete ruumide nõuetele.

Q2: Kuidas see töötab väljas ilma õlita?

V: IP54/IP65 kaitseümbristega (roostevaba teras, kaldega vihmakatus, labürindiventilaatorid) on trafo vastupidav vihmale, tolmule ja soolale. Epoksiidmähised taluvad korrosiooni paremini kui õliga täidetud radiaatorid. Rannikualade jaoks on saadaval 316 roostevabast terasest korpust.

Kasutusala: päikesepargid ja tuulepargid – kaugetes, töötajateta asukohtades on kasu nullist õliproovidest, nulllekkekontrollist ja tulekustutussüsteemide puudumisest. Seadmed töötavad aastaid ilma järelevalveta äärmuslikel temperatuuridel -30°C kuni +55°C.

Q3: kas see suudab taluda mootori käivituspingeid ja ülekoormust?

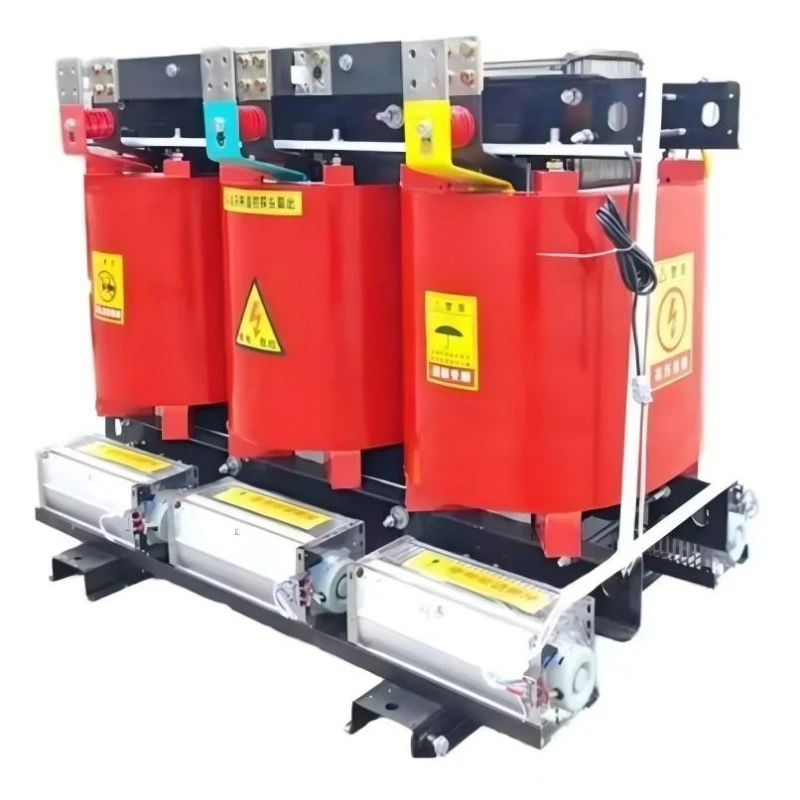

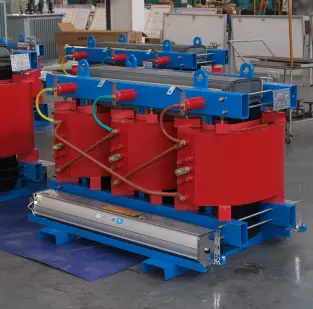

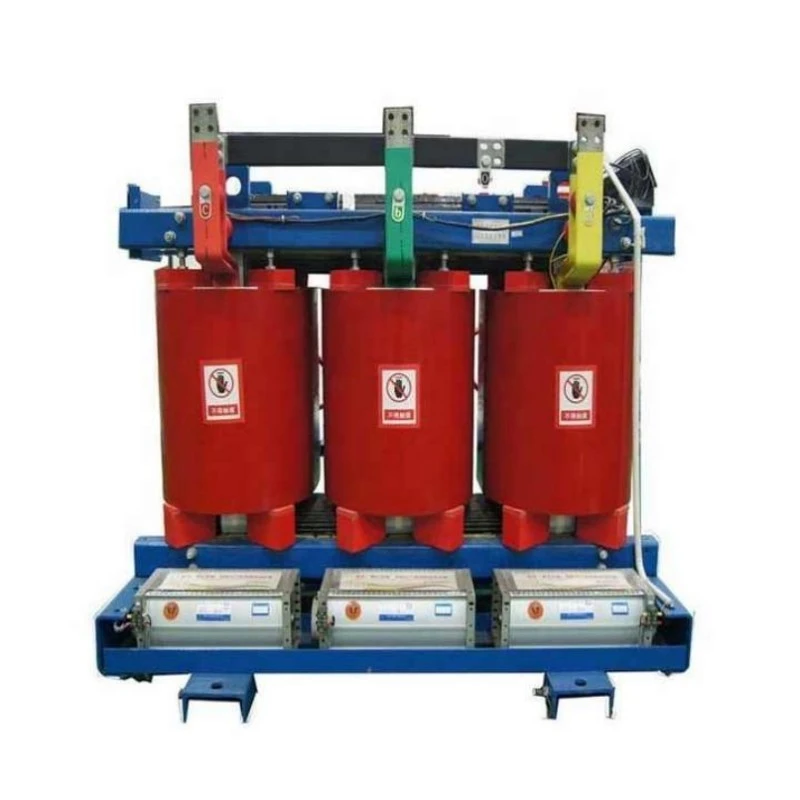

V: Jah. H-klassi (180°C) isolatsioon võimaldab 110% pidevat ülekoormust loomulikul jahutusel (AN) ja 130% 30 minuti jooksul. Sundõhu (AF) valikuga suureneb võimsus 20–25% – ventilaatorid käivituvad automaatselt 80°C juures. Tõsise tsüklilise ülekoormuse korral, mis ületab 150%, konsulteerige meie inseneridega.

Kasutusala: tööstuslik tootmine – autotööstuse koosteliinidel ja stantsimistehastes esineb suuri koormuskõikumisi. Madal impedants (4-6%) hoiab pingeregulatsiooni ±3% piires, samas kui epoksümähised taluvad vibratsiooni, mis purustaks õliga täidetud radiaatori keevisõmblused.

Q4: Kas see on tõesti hooldusvaba?

V: Südamikkurafo ei vaja õlivahetust, dielektrilist testimist, filtreerimist ega tihendi vahetamist. Ainult kolm lihtsat kontrolli iga 12–24 kuu järel: puhastage ribid/ventilaatorid suruõhuga, kontrollige pöördemomendi klemmid ja kontrollige korpust. Aastane kogutöö: vähem kui kaks tundi kvalifitseeritud elektriku poolt.

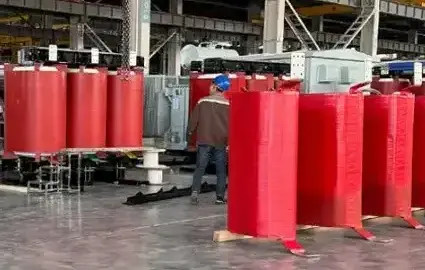

Tootmise üksikasjad – mis teeb Lugao konkurentidest paremaks?

Korduma kippuvad küsimused (Q&A)

K1: Milline on õhkjahutusega epoksüvaigu kuivtüüpi trafo tegelik tõhusus ja kas see aja jooksul halveneb?

V: Tõhusus 75% koormuse juures (tüüpiline tööpunkt) on 1000 kVA seadme puhul 98,7%, 2500 kVA seadme puhul 99,1%. Tõhususe määravad südamiku kadu (konstantne, sõltub räniterase kvaliteedist) ja vase kadu (muutub sõltuvalt koormuse ruudust). Õhkjahutusega epoksüvaigu kuivtransformaatori peamine eelis on see, et tõhusus ei vähene aja jooksul, kuna epoksükapseldus takistab niiskuse sissepääsu, mis suurendaks kadu. Õliga täidetud trafode efektiivsus väheneb sageli 10–15 aasta pärast, kuna õli laguneb ja paberi isolatsiooni niiskusesisaldus tõuseb. Meie epoksüüksused säilitavad tehase efektiivsuse kogu 30+ aasta kasutusea jooksul. Pakume igale seadmele garanteeritud kahjuväärtusi ja hüvitame vahe, kui välikatsed näitavad garantiiaja jooksul suuremaid kadusid.

Q2: Kuidas valida oma rakenduse jaoks õige võimsus?

V: Arvutage ühendatud kogukoormus kVA-des, seejärel rakendage mitmekesisuse tegureid. Pideva laadimise jaoks (valgustus, HVAC, serverid) kasutage 100% tüübisildi. Vahelduvate koormuste korral (mootorid, keevitajad, liftid) kasutage sõltuvalt töötsüklist 50–70%. Seejärel lisage 20-25% tulevane laienemismarginaal. Näide: tehas 800kVA pideva koormusega + 400kVA mootorikoormusega (mitmekesisustegur 0,6 → 240kVA) + 20% laiendus = (800+240)×1,2 = 1248kVA → vali 1250kVA või 1500kVA. Liigne suurus suurendab algkulusid ja tühikoormuse kadu; alamõõtmine põhjustab ülekuumenemist ja enneaegset riket. Meie insenerid pakuvad tasuta abi suuruse määramisel – saatke lihtsalt oma koormusnimekiri ja töötsüklid. Raskete mootoritega rakenduste puhul soovitame kasutada sundõhkjahutust (AF), et käivituslainetega toime tulla ilma temperatuuritõusu piire ületamata.

K3: Kas trafot saab paigaldada kinnisesse ruumi, näiteks tunnelisse või varakambrisse?

V: Absoluutselt. TheÕhkjahutusega epoksüvaigu kuiva tüüpi trafosobib ideaalselt kitsastesse kohtadesse, kuna see ei vaja õlitõkkevõlvi (säästab 2-3 meetrit vaba ruumi igast küljest). Minimaalne ventilatsiooniruum on 300 mm kõikidest külgedest ja 600 mm ülalpool. Tunnelipaigaldiste jaoks pakume madala profiiliga versiooni, kus korpuse kõrgust on vähendatud 200 mm (jahutusrestid on paigutatud pigem külgedele kui üles). Küll aga võib tunnelites ümbritsevat temperatuuri tõsta muude seadmete tõttu – piisava jahutuse kinnitamiseks teeme termoanalüüsi. Kui loomulik konvektsioon on ebapiisav, pakub AF (sunnitud õhk) valik koos ventilaatoritega, mis on paigaldatud otse südamiku raamile, täiendava jahutuse ilma ruumijälge suurendamata.

Miks valida Lugao Power?

Täiustatud tootmine: toetavad täiustatud tootmisseadmed ja testimismeetodid.

Sertifitseeritud kvaliteet: ISO 9001 ja SGS sertifitseeritud; võtmetooted omavad CCC ja CE sertifikaate.

Tehase testimine: tooted läbivad enne saatmist kvaliteedikontrolli ja testimise.

Projektikogemus: Seadmeid kasutatakse elektrivõrkudes, tööstusrajatistes, kaevandustes, raudteedes, ehituses ja kogukonna elektriprojektides.

Tehniline tugi: professionaalne tugi alates toote valikust ja kohandamisest kuni kohaletoimetamiseni.
