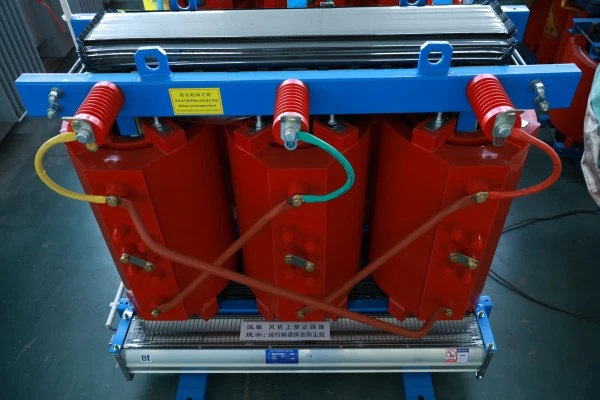

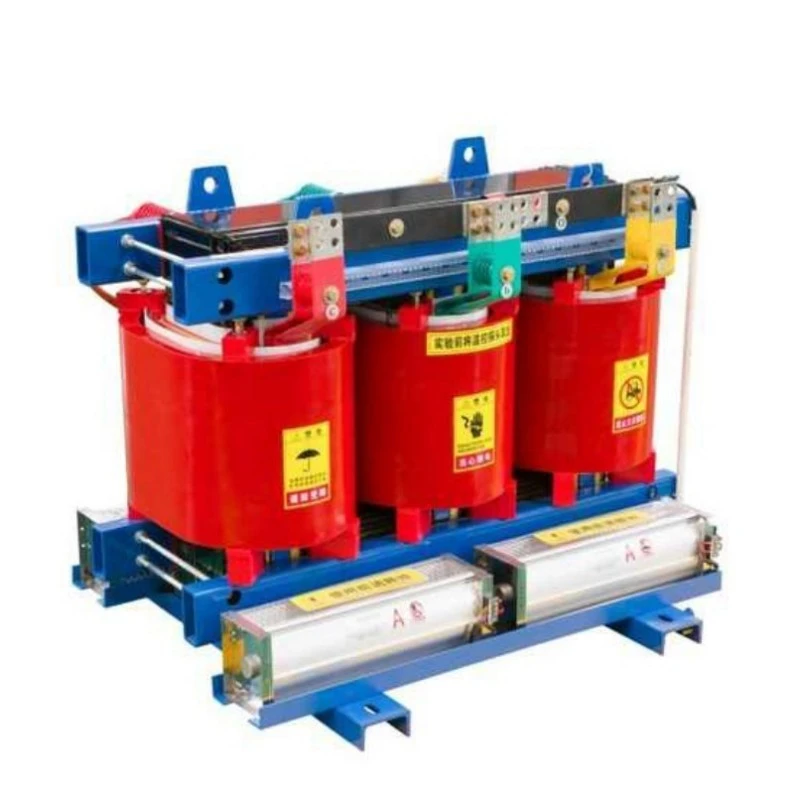

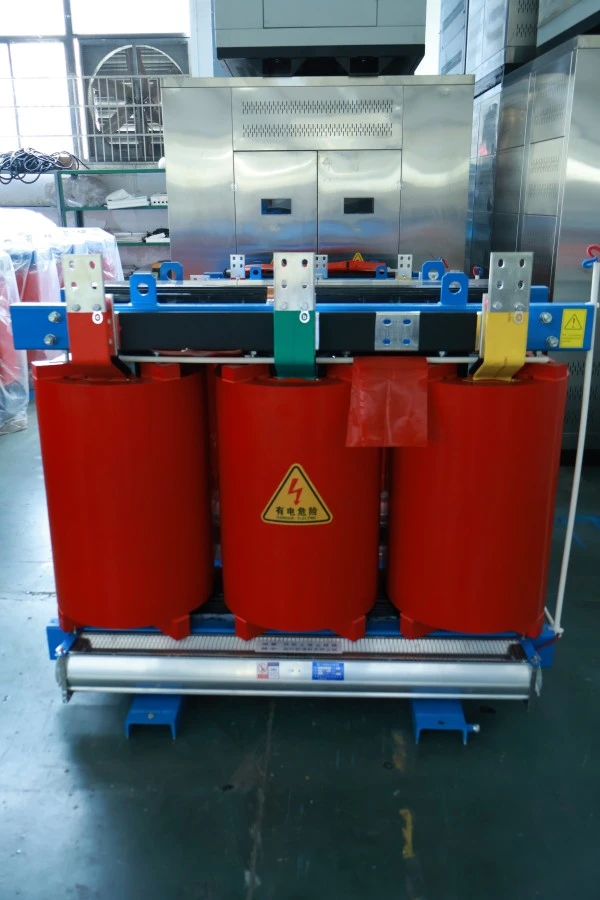

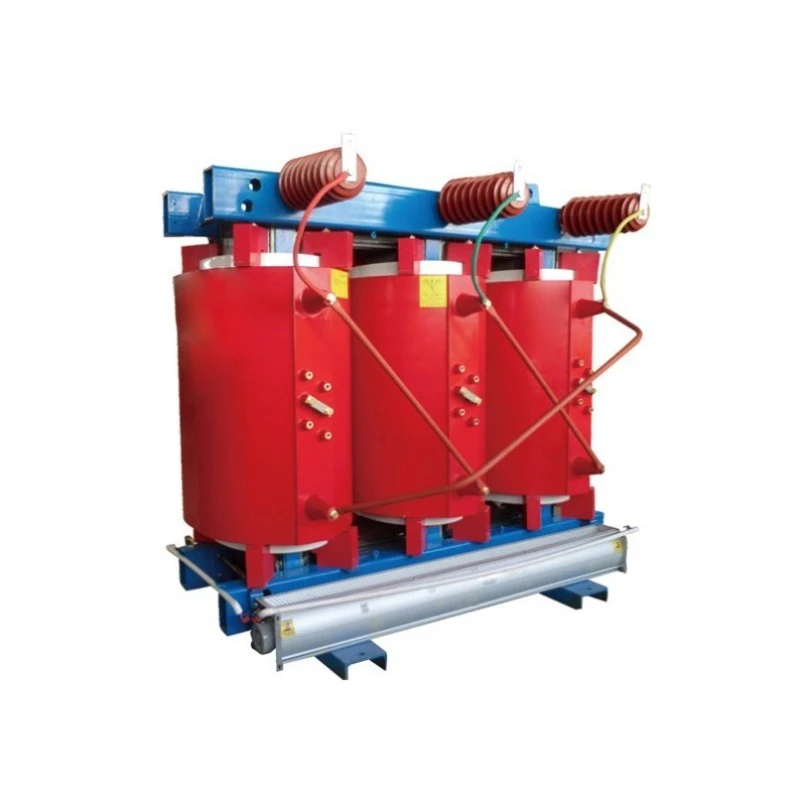

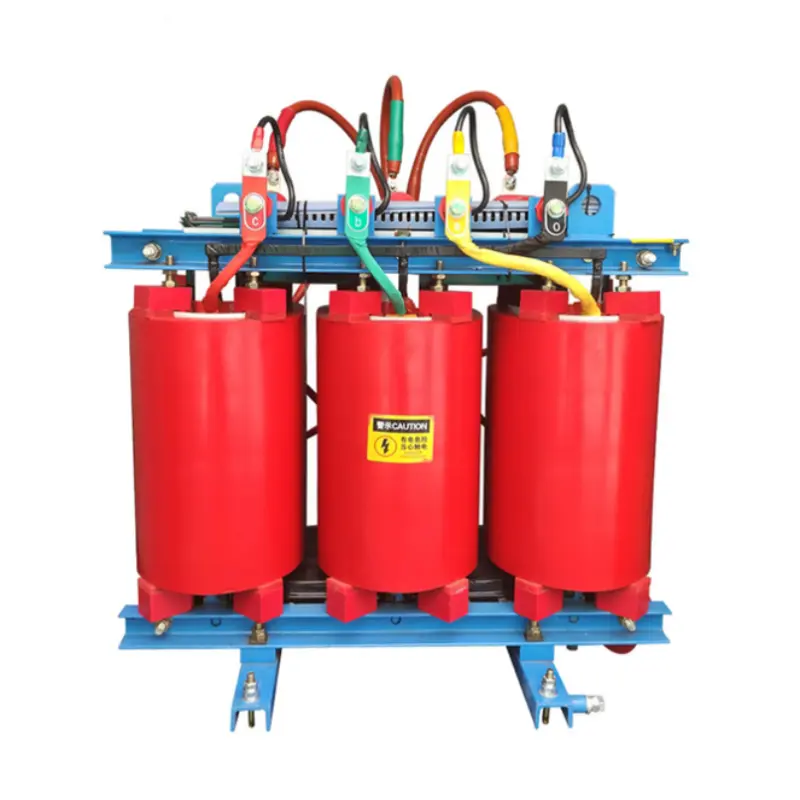

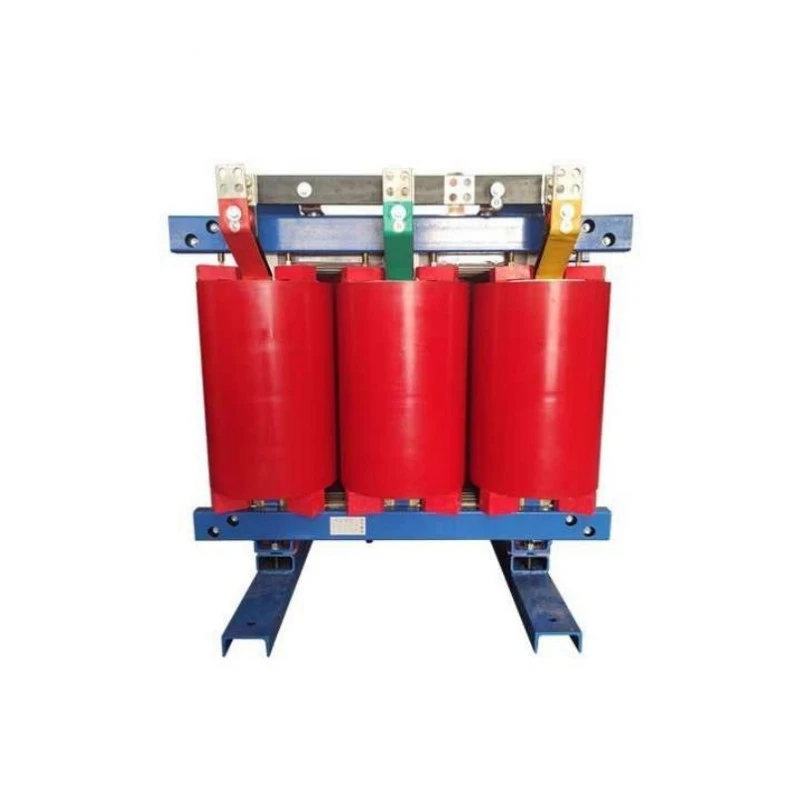

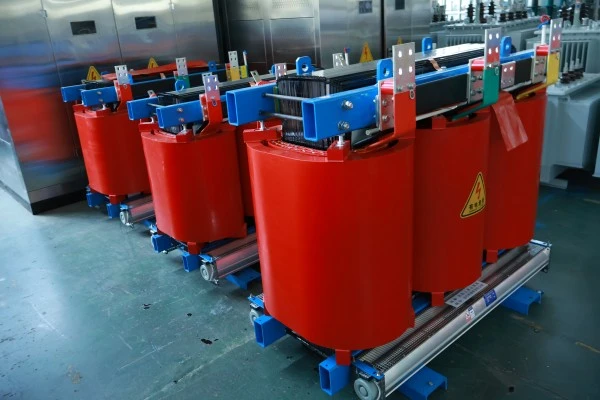

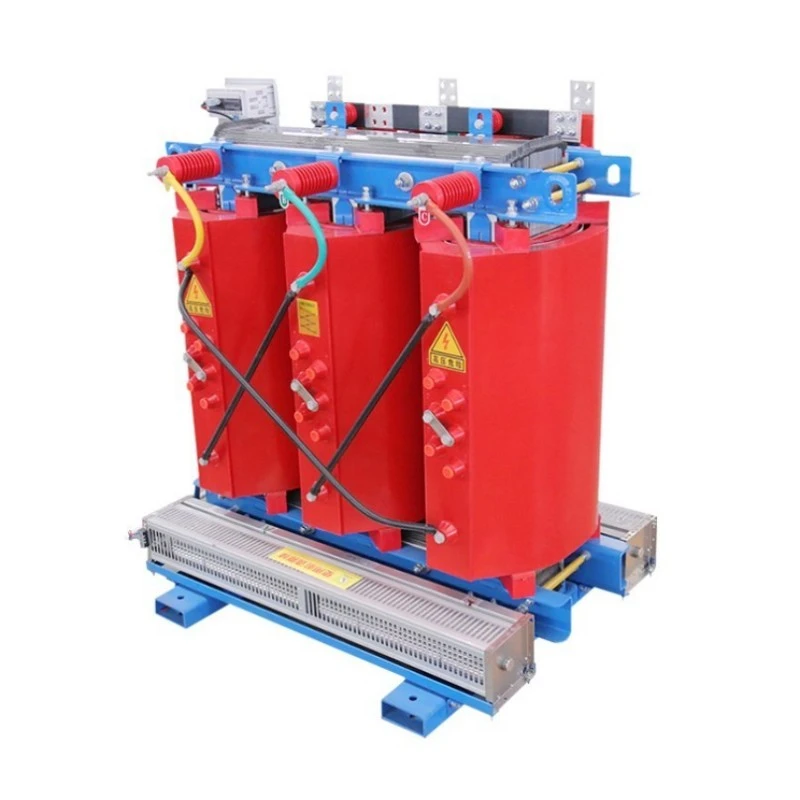

SCB13 vaskmähisega kuiva tüüpi jõutrafo

Mis see on?

SCB13 seeria on kolmefaasiline, vaiguga valatud isolatsiooniga vaskmähiskuiv-tüüpi jõutrafo. Nimetuses tähistab "SC" valuvaiku (epoksüvaigu vaakumvalu), "B" tähistab fooliumimähiseid ja "13" tähistab jõudlustaset, mis tähendab, et selle kadude väärtused vastavad riikliku standardi GB 20052-2020 energiatõhususe 1. taseme nõuetele. Südamiku juhtiv materjal on kõrge puhtusastmega hapnikuvaba vask, mitte alumiinium või vasega kaetud alumiinium.

Mida see teeb?

1. Pinge muundamine : Muudab kõrgepinge (10kV, 35kV) madalpingeks (400V, 690V) või suurendab vastavalt vajadusele, vastates erinevate seadmete pingenõuetele.

2. Elektrijaotus: jaotussüsteemi põhiseadmena tarnib see turvaliselt voolu mitmele koormusele, näiteks tööstusettevõtetele, ärikompleksidele, kõrghoonetele ja tuuleparkidele.

3. Ohutu toiteallikas: mittesüttiva epoksüvaigu tahke isolatsiooni tõttu ei pritsi see õli ega sütti isegi sisemiste rikete korral, mistõttu on see eriti sobilik siseruumides või kohtades, kus kehtivad ranged tuleohutusnõuded.

4. Vaikne töö : töömüra on oluliselt madalam kui traditsioonilistel õlitrafodel, mistõttu sobib see elamupiirkondadesse, haiglatesse, büroohoonetesse ja muudesse müratundlikesse keskkondadesse.

Lühidalt öeldes on SCB13 vaskmähisega kuivtüüpi jõutrafo kaasaegne toitejaotustuumseade, mis ühendab kõrge energiatõhususe, vasest südamiku, madala mürataseme ja leegiaeglustava ohutuse.

Toote eelised

Võrreldes tavaliste kuivtrafodega on sellel tootel viis peamist eelist:

Täisvasest mähised, suurepärane juhtivus:Kõik kõrge- ja madalpinge mähised keritakse hapnikuvaba vaskvardaga tõmmatud emailitud ristkülikukujulise vasktraati või vaskfooliumi abil. Vase eritakistus (umbes 0,0172 Ω·mm²/m) on palju väiksem kui alumiiniumil (umbes 0,0283 Ω·mm²/m). Seetõttu on sama ristlõikega vaskmähistel väiksem takistus, vähem soojust ja suurem võimsuse muundamise efektiivsus. Pikaajalisel kasutamisel säästetud elektrikulu ületab tunduvalt esialgse investeeringu erinevuse.

Energiatõhususe tase 1, kooskõlas riikliku kahe süsinikusisaldusega strateegiaga:SCB13 kadustase on rangelt kavandatud vastama riiklikele 1. taseme energiatõhususe standarditele. Koormuskaod on umbes 10% väiksemad kui SCB12 ja koormuskaod üle 5% väiksemad. 1000 kVA trafo puhul, mis töötab 8000 tundi aastas, säästab see aastas üle 10 000 jüaani elektrikuludelt, taastades hinnavahe võrreldes tavaliste trafodega 3–5 aasta jooksul.

Epoksiidvaigu vaakumvalu, usaldusväärne isolatsioon:Mähised valatakse ja kuivatatakse imporditud Huntsmani (või samaväärse kvaliteediga) epoksüvaiguga vaakumis, välistades täielikult õhumullid. Kõvenenud isolatsioonikihil on kõrge mehaaniline tugevus, vastupidavus termilisele löögile, vastupidavus pragudele ja niiskuse/mustuse kaitse. Osalist tühjenemist kontrollitakse alla 5 °C, mis on riiklikest standarditest palju parem.

Tugev ülekoormusvõime, kohandub kõikuvate koormustega:Loomuliku jahutamise korral võib see töötada pikaajaliselt 10% ülekoormusega; sundõhkjahutusega (paigaldatud ventilaatorid) võib väljundvõimsus tõusta üle 120% nimiväärtusest. Hooajaliste koormuse tippude korral (nt suvine kliimaseadme kasutamine) ei ole vaja kohest võimsust suurendada.

Niiskuskindel ja saastekindel, tugev keskkonnaga kohanemisvõime:Epoksiidvaigust valatud mähispind on sile, tihe ja mittehügroskoopne. Isegi pärast väljalülitamist 100% suhtelise õhuniiskusega keskkondades võib see käivituda otse täiskoormusel ilma eelsoojenduseta. Eriti sobiv niisketesse või söövitavatesse keskkondadesse, nagu maa-alused jaotusruumid, rannikuäärsed kõrge soolasisaldusega alad ja keemiatehased.

Toote omadused

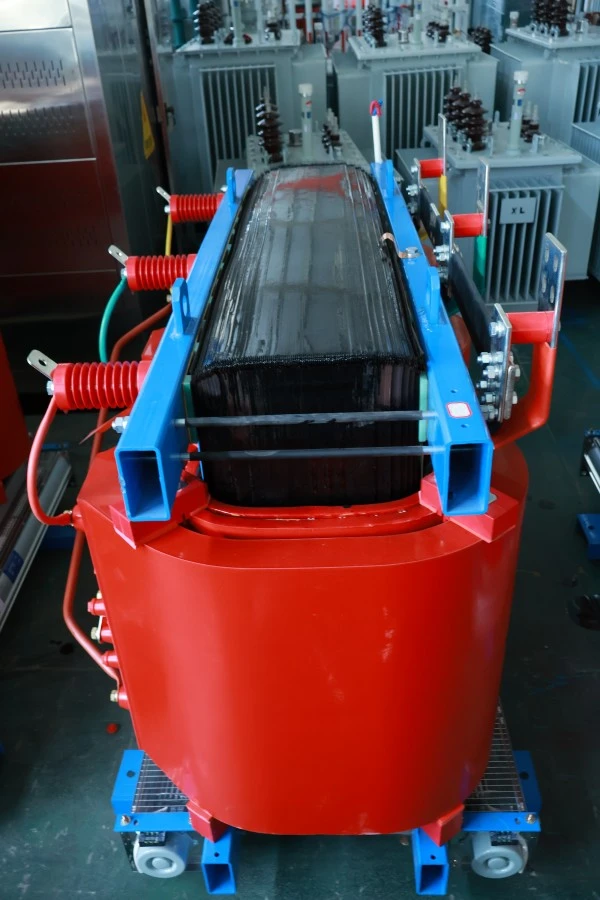

Südamiku struktuur: kasutab 45° täielikult kaldega astmelist lamineerimistehnoloogiat, kusjuures südamiku harud ja ikked on kinnitatud ülitugevate siderihmade või plaatidega. Suure läbilaskvusega teraorienteeritud räniterase kasutamine (B30R090 või kõrgem klass) vähendab nii hüstereesi kui ka pöörisvoolu kadusid.

Madalpinge mähised: Vaskfooliumiga mähis, otstes kinnitatud vaiguotsa rõngastega. Vaskfooliumi laius võrdub mähise kõrgusega, tagades ühtlase aksiaalse ampripöörde jaotuse ja äärmiselt kõrge vastupidavuse lühise elektromagnetilistele jõududele. Kihisolatsioonil kasutatakse eelnevalt immutatud DMD materjali.

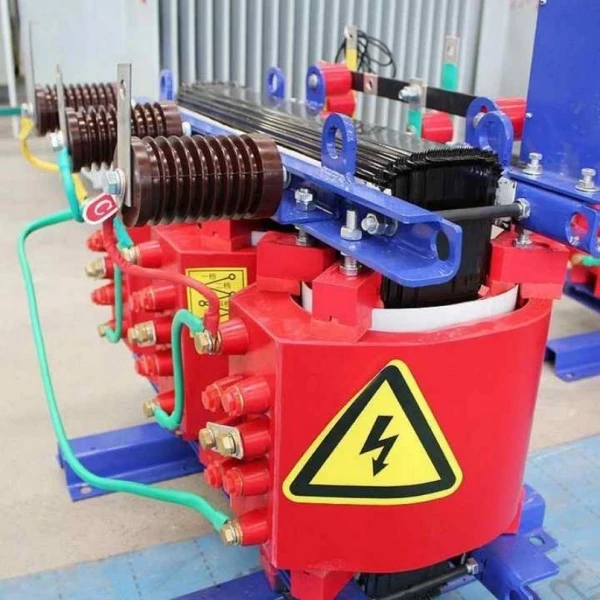

Kõrgepingemähised: keritud kihiliste segmentidena, kasutades H-klassi emailitud ristkülikukujulist vasktraati, mille iga kihi vahele on valatud vaik, mis moodustab tugeva klaaskiuga tugevdatud epoksüvaigu komposiitisolatsiooni. Impulsi pinge jaotuse parandamiseks juhitakse mähise keskelt välja kraanid.

Temperatuuri juhtimis- ja kaitsesüsteem: igal faasimähisel on eelmanustatud PT100 plaatina RTD reaalajas kuuma punkti temperatuuri jälgimiseks. Kaasasoleval intelligentsel temperatuuriregulaatoril on: digitaalne spiraali temperatuurinäidik, ületemperatuuri alarm (reguleeritav seadeväärtus), ületemperatuuri väljalülitusväljund ja automaatne ventilaatori käivitus/seiskamine (kui sundõhujahutus on valikuliselt paigaldatud).

Korpuse valikud : Roostevabast terasest, alumiiniumisulamist või pulbervärvitud külmvaltsitud terasest valmistatud kaitsekategooria IP20 (tahked esemed), IP23 (vertikaalne tilkuv vesi) või IP40 (väikesed osakesed) kaitsekarbid. Korpustel on ventilatsiooniavad ja lukustatud ukselukud.

Ühendus ja paigaldamine: Kõrgepinge pool kasutab silikoonkummist täielikult varjestatud / täisisolatsiooniga kaabliklemme või tavalisi klemme; madalpinge pool kasutab tinatatud vasest siinid. Trafo põhi on varustatud kanalite terasest aluse ja rullikutega lihtsaks positsioneerimiseks ja liigutamiseks.

Toote rakendus

SCB13 vaskmähisega kuiva tüüpi jõutrafo sobib ideaalselt järgmiste stsenaariumide jaoks:

Kõrghooned ja kaubanduskeskused: paigaldatakse keldrikorrusele või seadmete põrandate jaotusruumidesse, toidavad liftid, HVAC, valgustus ja tulekaitsesüsteemid. Selle mittesüttiv omadus vastab hoone tuletõkkenõuetele ja madal müratase ei häiri ülakorruse elanikke.

Tööstus- ja kaevandusettevõtted: elektrijaotussüsteemid autotootmisettevõtetes, elektroonikakomponentide tehastes ja täppistöötlustöökodades. Täisvasest mähised taluvad mootori sagedastest käivitamistest/seiskamistest tulenevaid voolutugevusi, tagades hea pinge stabiilsuse.

Taastuvenergia: astmeline võrguühendus hajutatud PV-elektrijaamade jaoks, tuuleparkide abijõutrafod, energiasalvestussüsteemide isolatsioonitrafod. Kõrge energiatõhusus vähendab energia muundamise kadusid.

Transpordiinfrastruktuur: metroojaamade teenindustrafod, kiirraudtee signaalhoonete toiteallikad, lennujaama terminalide elektrijaotuskeskused, sadama kalda elektrisüsteemid. Niiskuskindlus ja lühisekindlus vastavad raudteetransiidi kõrgetele töökindlusnõuetele.

Andmekeskused ja side tugijaamad: pakuvad serveritele, kommutaatoritele ja UPS-süsteemidele puhast ja stabiilset toidet. Vaikne töö (tavaliselt alla 55 dB) ei häiri andmekeskuse töötajaid.

Tootmise üksikasjad

Madalpinge vaskfooliumi kerimisprotsess

Madalpinge mähised keritakse täislaiusega vaskfooliumiga spetsiaalsetel fooliumi kerimismasinatel. Vaskfooliumi servad on ümardatud, et vältida koroonavoolu. Iga pöördega asetatakse DMD-ga eelimmutatud isolatsioonipaber automaatselt kihtide vahele ja võrgupingekontroll tagab, et vaskfoolium on tihedalt keritud. Pärast mähkimise lõpetamist asetatakse kogu komplekt epoksüvaigu vaakumvalamiseks, moodustades monoliitse, tühimiketa struktuuri. See protsess parandab madalpingemähiste lühiskindlust üle 30% võrreldes traatmähisega konstruktsioonidega.

Kõrgepinge segmenteeritud kihi mähis

Kõrgepinge mähised on jagatud 4-6 segmendiks (pannkoogid), kusjuures iga segment on jagatud 2-4 kihiks. Segmentide vahelised kanalid (või õhukanalid) parandavad soojuse hajumist, samas kui kihilisus vähendab kihtidevahelist pinget. Kraanid võetakse konkreetsete segmentide kindlatest pööretest ja tähistatakse erinevat värvi juhtmetega. Kõikide ühenduste puhul kasutatakse minimaalse kontaktikindluse tagamiseks argoon- või külmsurvekeevitust.

Põhimüra vähendamise ravi

Pärast südamiku lamineerimise lõpetamist immutatakse kogu südamik vaakumsurvega spetsiaalselt valmistatud müra vähendava isolatsioonilakiga, mis summutab mikrovibratsiooni räniteraslehtede ning lehtede ja kinnitusdetailide vahel. Kõrge temperatuuriga silikoonkummist padjad asetatakse südamiku ja mähiste ning mähiste ja kinnitusdetailide vahele. Nende töötlustega saab tühikäigumüra hoida alla 55 dB (315 kVA ja alla selle), mis on võrreldav kodukülmiku müraga.

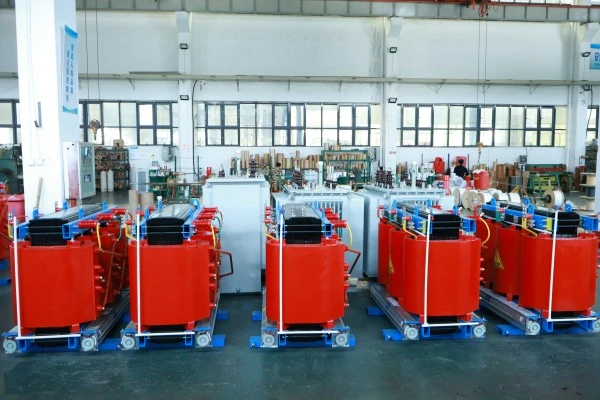

Põhjalik tehase testimine

Iga SCB13 Copper Winding Dry Type Power Transformer läbib enne tehasest väljumist järgmised testid: mähise takistuse mõõtmine; pinge suhte mõõtmine ja vektorrühma kontrollimine; lühise impedantsi ja koormuskadude mõõtmine; tühivoolu ja tühivoolukadude mõõtmine; isolatsioonitakistuse ja dielektrilise hajumisteguri mõõtmine; rakendatud pingetaluvuse test; indutseeritud pingetaluvuse test; osalise tühjenemise mõõtmine. Katseandmed salvestatakse automaatselt ja koos saadetisega antakse tehase katsearuanne.

Toote parameeter (spetsifikatsioon)

Pakendamine ja müügijärgne müük

Pakkimismeetod

1. Transformaatori korpus on mähitud veekindla PE-kilega, kriitilised kohad kaetud pehme kaitsepolsteriga.

2. Pakendatud tugevatesse ekspordikvaliteediga vineerikastidesse, millel on kaubaaluste põhi kahveltõstuki käsitsemiseks.

3. Paisutatud polüuretaanist või kärgpapist pehmendusega täidetud kastide sisemus, et vältida transpordivibratsioonikahjustusi.

4. Selge märgistus välisküljel: raskuskese, tõstepunktid, niiskuskindel, mitte kallutada.

Müügijärgne teenindus

1. Tasuta garantiiperiood: 12 kuud alates saatmiskuupäevast.

2. Garantiiajal konstruktsiooni-, materjali- või tootmisdefektidest põhjustatud rikkeid parandab või asendab meie ettevõte tasuta (sh mõistlikud transpordikulud).
