Vasest mähispadjaga paigaldatav kuivtüüpi trafo

Mis see seade on?

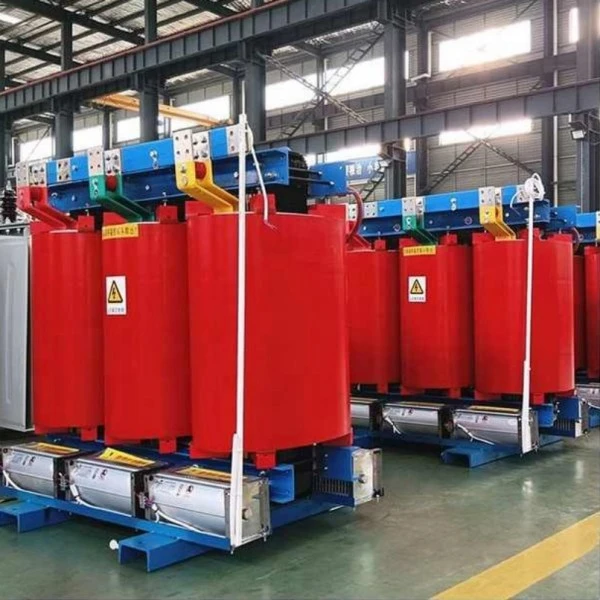

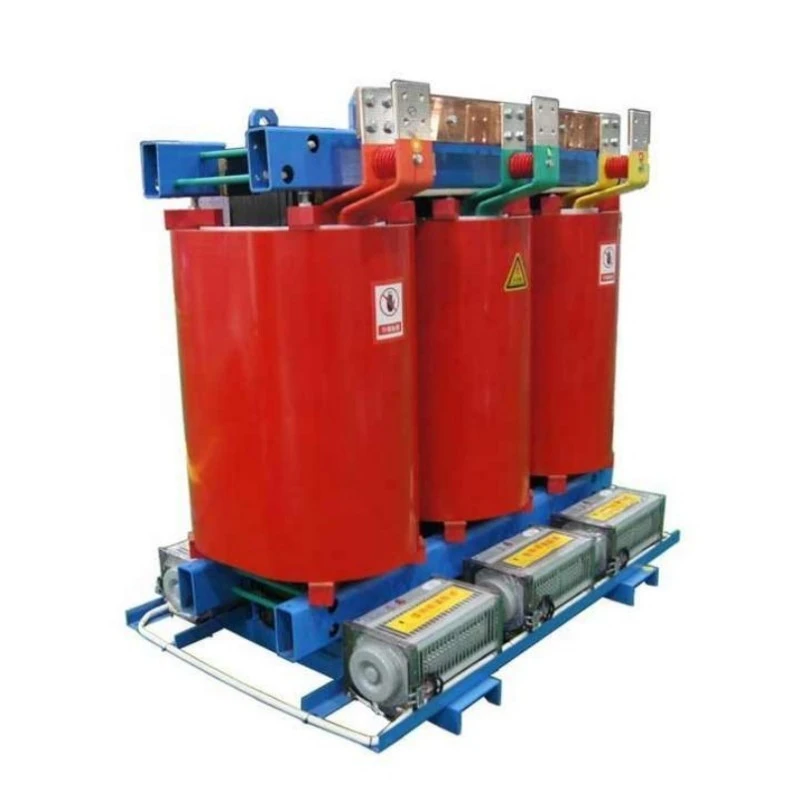

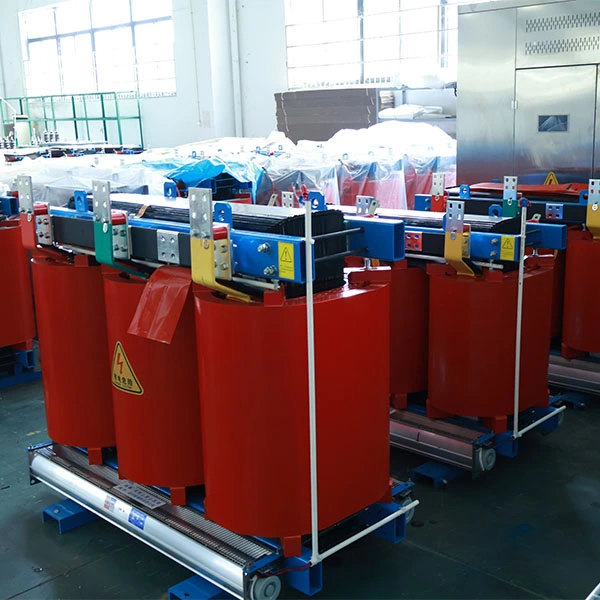

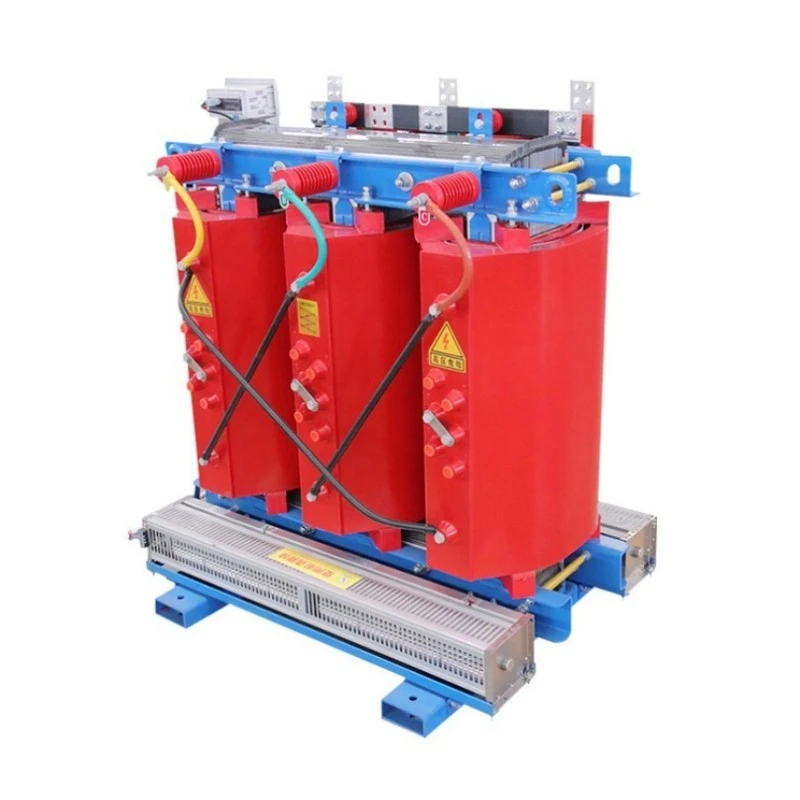

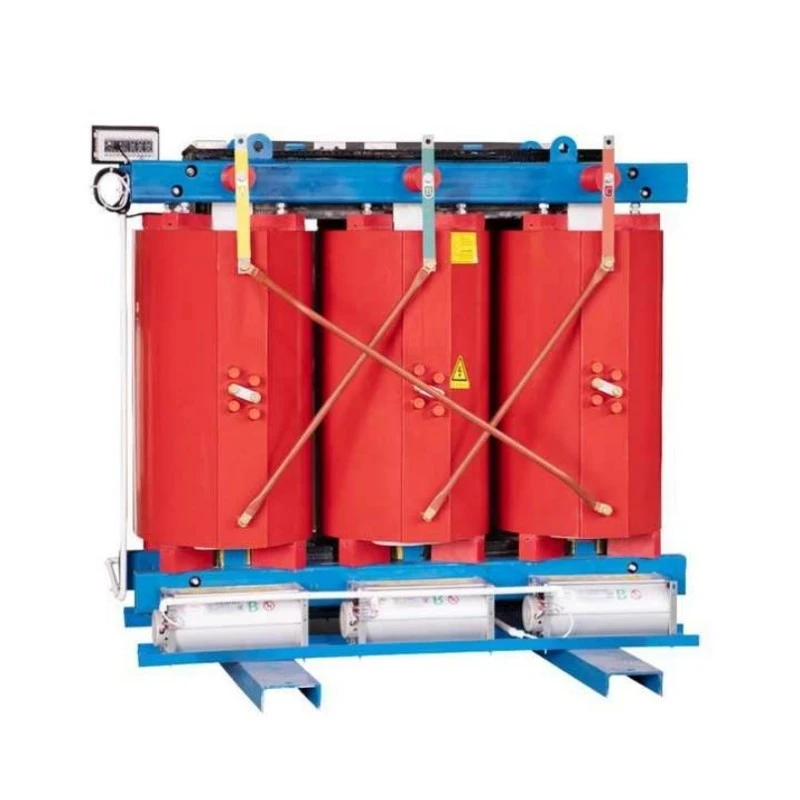

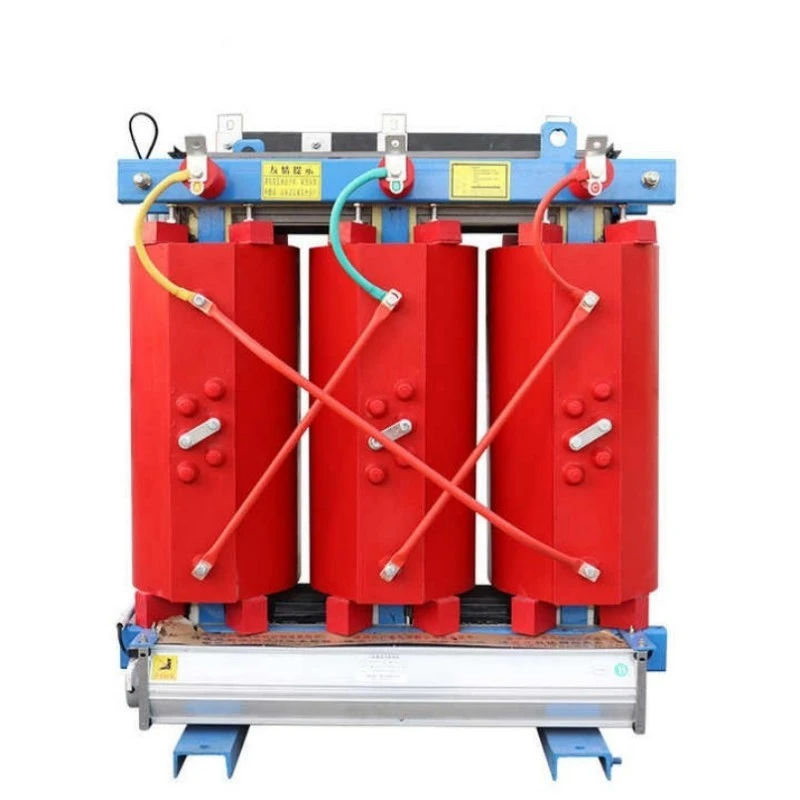

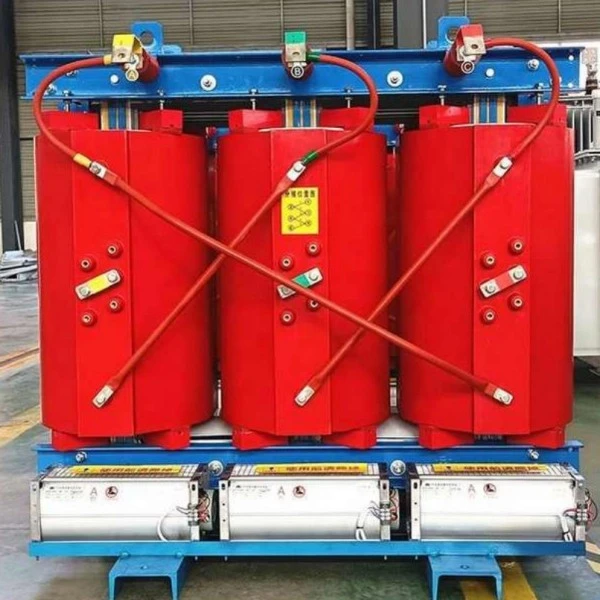

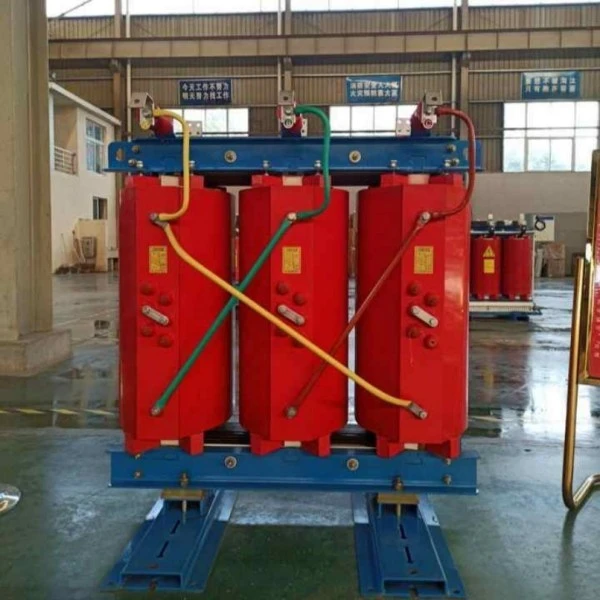

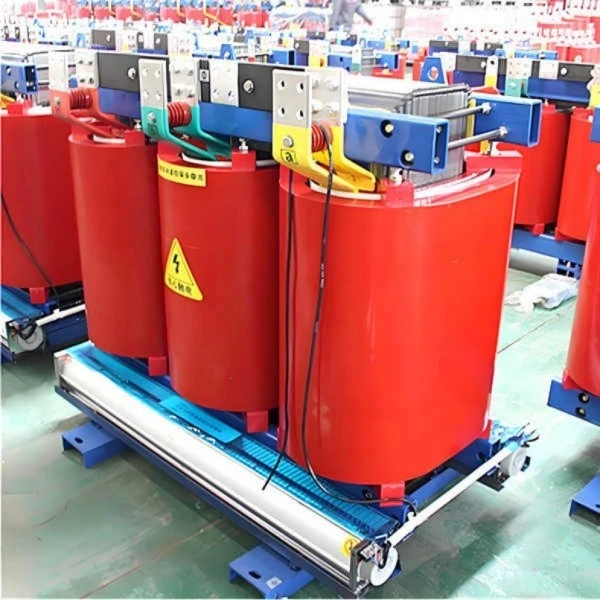

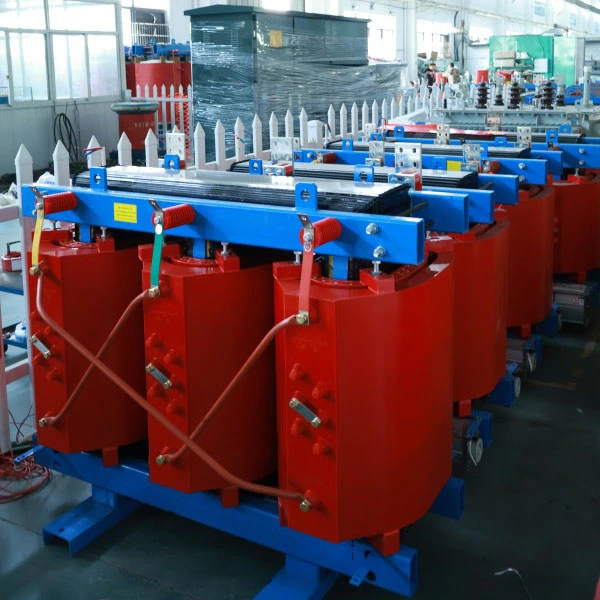

Copper Winding Pad Mounted Dry Type Transformer on kolmefaasiline valuvaiguga kuivtüüpi trafo, mis on spetsiaalselt ette nähtud aluspinnale paigaldatavateks välipaigaldisteks. See alandab keskpinget (tavaliselt 10 kV–35 kV) madalpingeks (400 V/380 V), et tagada ohutu jaotamine elamukogukondades, kaubanduskeskustes, tööstusparkides ja taastuvenergiaprojektides.

Erinevalt traditsioonilisestõliga sukeldatud trafod, see toode ei kasuta isoleerõli. Selle asemel kasutab see epoksüvaigust tahket isolatsiooni koos loomuliku või sundõhujahutusega. Mähised on valmistatud täielikult kõrge juhtivusega vasest, tagades väiksemad takistuskaod, parema ülekoormusvõime ja pikema tööea. Padjakinnitusega korpus võimaldab otsest maapealset paigaldust ilma eraldi alajaamahooneta, säästes oluliselt tsiviilehituskulusid ja ruumi.

Toote kirjeldus

Lugao vasest mähispadjaga monteeritud kuivtüüpi trafo on loodud välistingimustes kasutatavate jaotusvõrkude töökindluse, tõhususe ja ohutuse tagamiseks. Nimetatud 50 kVA kuni 2500 kVA standardpingega 10 kV/0,4 kV (kohandatav 6 kV, 20 kV või 35 kV peale) vastab see trafo GB 20052-2020 2. taseme energiatõhususe standarditele, mõned mudelid lähenevad 1. tasemele.

Peamised elektrilised jõudlusnäitajad hõlmavad tühikäigukadusid, mis on kuni 37% väiksemad kui tavalistel kuivtüüpi trafodel, kuni 30% väiksemaid koormuskadusid, osalist tühjenemist ≤5 pC ja mürataset ≤55 dB 1 meetri kaugusel. Vaskmähised tagavad suurepärase soojusjuhtivuse ja mehaanilise tugevuse, parandades oluliselt lühisetaluvust.

Seade on paigutatud ilmastikukindlasse, lukustatavasse padjakinnitusega korpusesse, mille reiting on IP23 või kõrgem ja mis kaitseb vihma, tolmu ja vandalismi eest. Standardvarustusse kuulub intelligentne temperatuuri reguleerimise süsteem PT100 anduritega, automaatkäivitusega ventilaatorite, ülekuumenemise alarmi ja RS485 sidega.

30-aastase disainiea ja minimaalsete hooldusnõuetega on see vasest mähisplaadiga kuivtüüpi trafo ideaalne valik kommunaalettevõtetele, EPC töövõtjatele ja rajatiste haldajatele, kes otsivad ohutut, kauakestvat ja energiasäästlikku jaotuslahendust.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

Põhiomadused

Täisvasest mähised – väiksemad takistuskaod, suurem ülekoormusvõime ja parem lühisetaluvus võrreldes alumiiniumiga.

Tulekindel ja plahvatuskindel – epoksüvaiguvalu, isekustuv, õlilekkeohtu puudub.

Aluskinnitusega disain – maapealne paigaldus, alajaamahoonet pole vaja, säästab ehitustööde kulusid 40–60%.

Ülimadalad kaod – vastab GB 2. energiatõhususe tasemele, vähendab oluliselt aastaseid elektriarveid.

Nutikas jälgimine – PT100 andurid, ventilaatori automaatkäivitus, ülekuumenemise häire/väljalülitus, RS485 BAS-i.

Madal müratase – ≤55 dB, sobib elamu- ja äripindadele.

Hooldusvaba – pole õlitestimist, kuivatamist ega liikuvaid osi.

Küsimused ja vastused: toote funktsiooni selgitus

1. küsimus: Miks valida välistingimustes kasutamiseks vasest mähispadjaga paigaldatav kuivtrafo õliga sukeldatud tüüpi trafo asemel?

V: Õliga sukeldatud trafod kujutavad endast tulekahju- ja lekkeohtu, eriti elamu- või keskkonnatundlikes piirkondades. Vasest mähispadjale paigaldatav kuivtrafo ei kasuta õli, seega on tule leviku või maapinna saastumise oht null. Lisaks tagavad vaskmähised parema soojusjuhtivuse ja mehaanilise tugevuse, tagades töökindla töö ka suve tippkoormuse korral. Paljud omavalitsused nõuavad nüüd rangemate tulenõuete tõttu uuteks välispaigaldisteks kuivtrafosid.

Q2: Kas vaskmähis on tõesti alumiiniumiga võrreldes lisakulu väärt?

V: Absoluutselt. Kuigi vasest mähispadjaga monteeritud kuivtüüpi trafo esialgne maksumus on umbes 15–20% kõrgem kui alumiiniumist keritud seadme puhul, on kogu elutsükli maksumus oluliselt madalam. Vasel on 40% kõrgem juhtivus, mis tähendab väiksemaid koormuskadusid ja väiksemaid elektriarveid. Vasel on ka suurem tõmbetugevus, mistõttu peab trafo paremini vastu lühisjõududele. 30-aastase disainiea jooksul õigustab ainuüksi energiasääst investeeringut.

K3: Kas see trafo suudab toime tulla kõrge õhuniiskuse ja vihmaperioodidega, eriti lõunapoolsetes piirkondades?

V: Jah. Meie vaskmähispadjaga paigaldatud kuivtrafo kasutab vaakumvaluprotsessi, kus epoksüvaik kapseldab täielikult vaskmähised, moodustades suletud isolatsioonikihi. Südamik ja klambrid läbivad korrosioonivastase töötluse. IP23 kaitsega trafo töötab normaalselt 100% suhtelise õhuniiskuse juures. Pärast pikaajalist seiskamist pole enne taaskäivitamist vaja kuivatada.

Q4: Mis juhtub, kui trafo ülekoormab suviste tippude ajal?

V: Loomuliku jahutuse (AN) korral töötab see pidevalt 100% koormusega. Sundõhkjahutusega (AF) suureneb võimsus 40–50%. Vaskmähised taluvad 150% nimikoormust 2 tundi. See ülekoormusvõime tagab voolu järjepidevuse kriitiliste sündmuste ajal.

K5: Kui pikk on garantii ja mida see hõlmab?

V: Standardgarantii on 12 kuud alates tarnimisest, mis hõlmab kõiki tootmisdefekte. Tasulise teeninduslepinguga võib garantii pikendada 36 või 60 kuuni. Tehniline tugi on eluks ajaks tasuta.

Tootmise üksikasjad

Põhimaterjal ja tootmisprotsess

Iga vasest mähispadjale paigaldatava kuivtüüpi trafo südamik on valmistatud suure läbilaskvusega külmvaltsitud teraorienteeritud räniterasest, millel on astmelised liigendid, et minimeerida tühivoolu ja hajuvaid kadusid. Südamik on täpselt pügatud ja automaatselt virnastatud, et tagada ühtsed magnetrajad.

Mähiskonstruktsioon – kõik vask

Nii kõrgepinge- kui madalpingemähistes kasutatakse hapnikuvabu vaskjuhte. Madalpinge mähised kasutavad fooliummähise konfiguratsiooni, millel on ühtlane kihtidevaheline isolatsioon, mis suurendab märkimisväärselt lühisekindlust. Vase suurepärane soojusjuhtivus aitab ka soojust tõhusamalt hajutada, vähendades kuumade punktide temperatuure.

Isolatsioonisüsteem – epoksüvaigu vaakumvalu

Mähised valatakse vaakumis kõrgekvaliteedilise epoksüvaiguga, kõrvaldades tühimikud ja tagades osalise tühjenemise ≤5pC. See tugev isolatsioonisüsteem on leegiaeglustav, niiskuskindel ja keemiliselt stabiilne. Isolatsiooniõli ei kasutata, mistõttu on trafo turvaline nii sise- kui ka välistingimustes paigaldistele.

Korpus ja padjale paigaldatav disain

Thetrafoon paigutatud vastupidavasse lukustatavasse terasest korpusesse, mis on kaetud ilmastikukindla pulbervärviga. Standardkaitse on IP23 (vihma- ja tolmukindel), IP34 või IP54 valikuline karmides keskkondades. Alus on ette nähtud paigaldamiseks otse betoonalusele, kaabli sisseviimisega altpoolt. Tõsteaasad ja maandusklemmid on standardvarustuses.

Kvaliteedi ja testimise tagamine

Iga vasest mähispadjaga paigaldatud kuivtüüpi trafo läbib enne tarnimist põhjalikud tüübitestid ja rutiinsed testid, sealhulgas:

1. Koormuskaotuse ja koormuse kadumise testid

2. Lühise impedantsi test

3. Indutseeritud ülepinge vastupidavuse test

4. Osalise tühjenemise mõõtmine (≤5 pC)

5. Välguimpulsi test

6. Temperatuuri tõusu test

7. Kõik peamised jõudlusnäitajad ületavad GB ja IEC nõudeid.

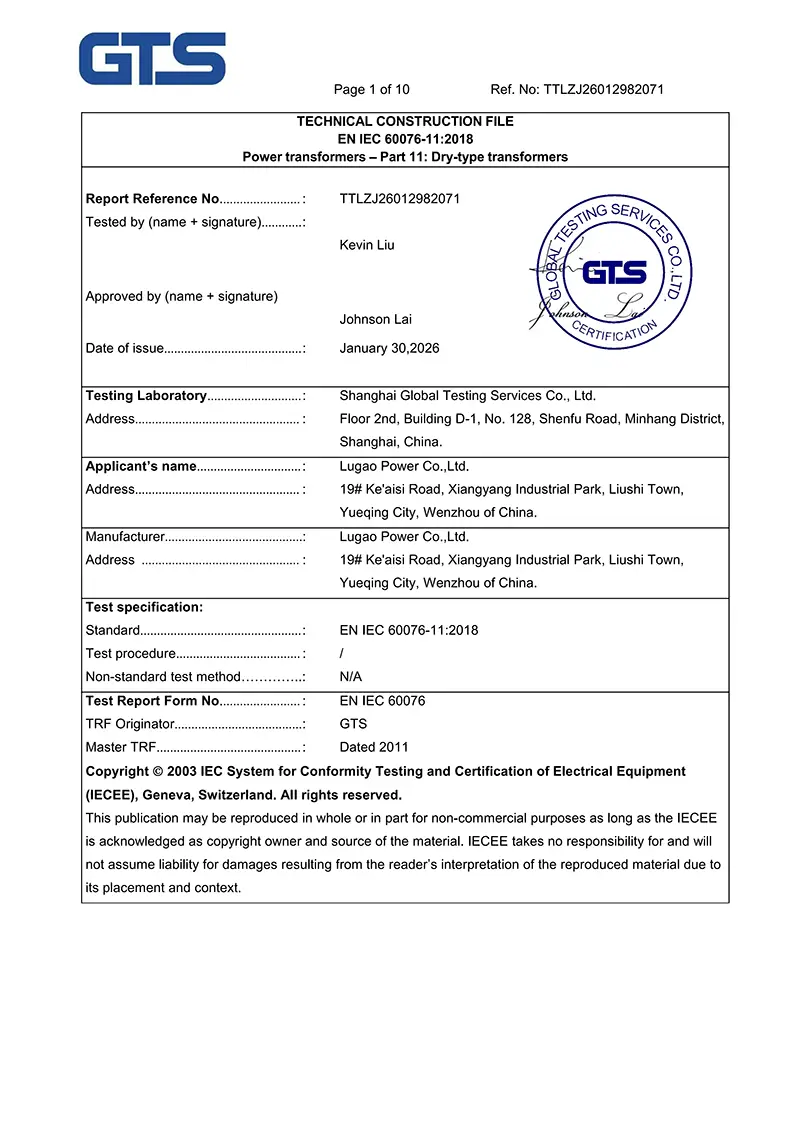

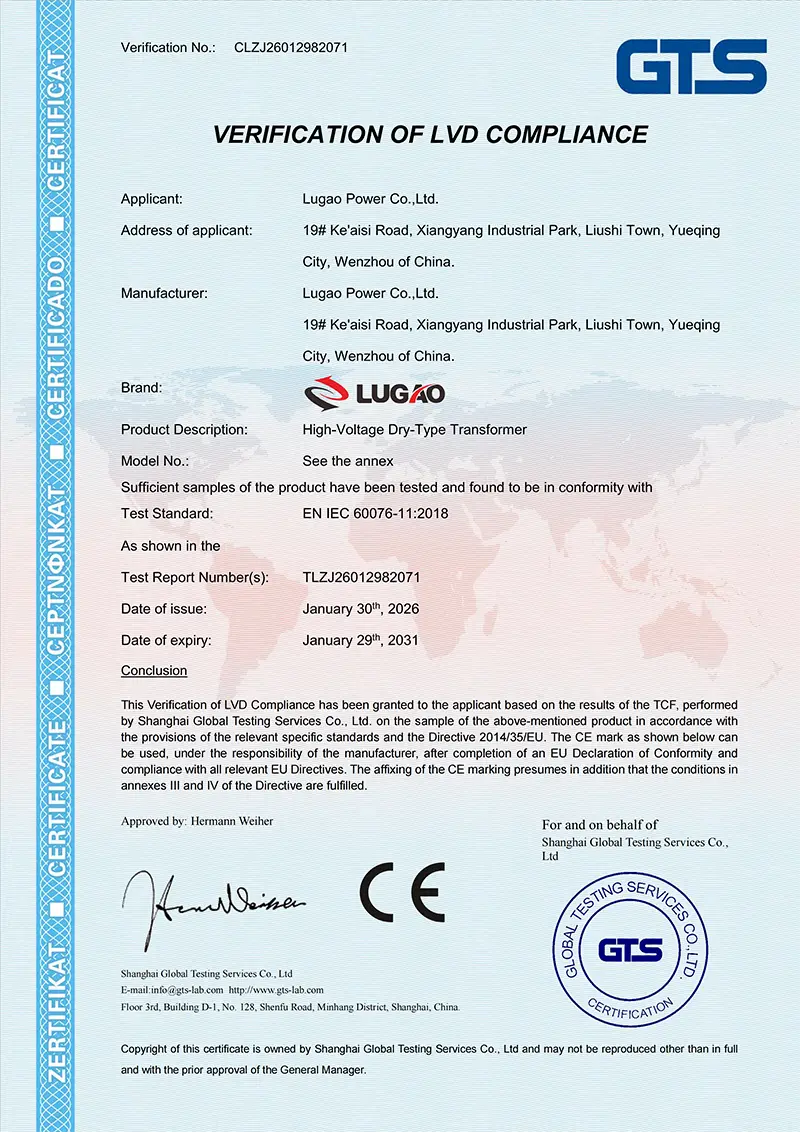

Sertifikaadid

1. ISO 9001:2015 kvaliteedijuhtimissüsteem

2. CE sertifikaat

3. Sõltumatute laborite tüübitestide aruanded
