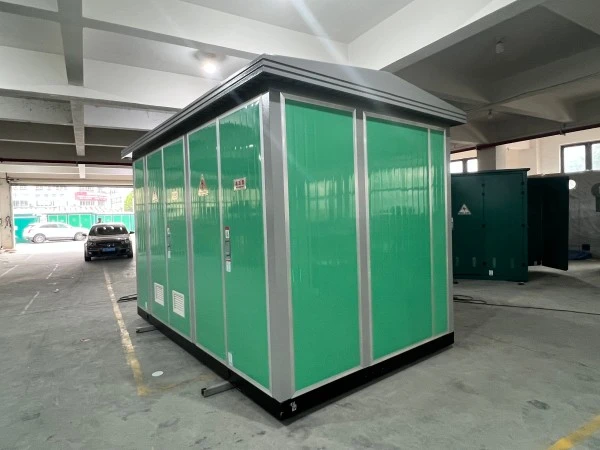

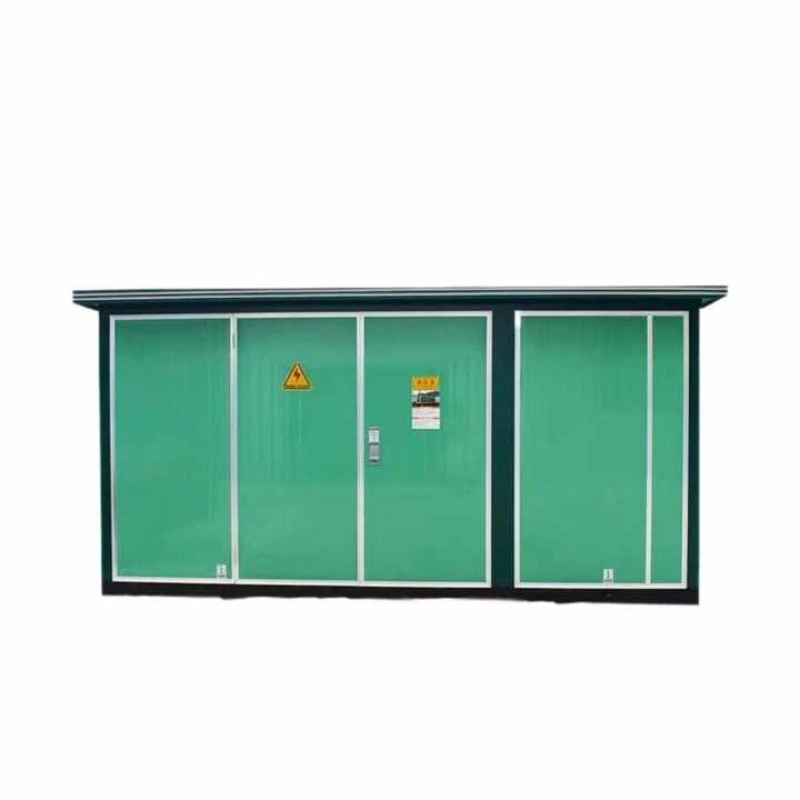

Tuuleenergiaga varustatud Euroopa tüüpi alajaam

Tuuleenergia pakitud Euroopa tüüpi alajaam on tehases kokku pandud kompaktne võimsusmuundur, mis on spetsiaalselt loodud keskpinge elektri kogumiseks ühest või mitmest tuuleturbiinist, selle vähendamiseks (või suurendamiseks) võrguga ühilduvatele tasemetele ja nii turbiini kui ka tehnovõrgu kaitsmiseks elektririkkete eest.

Erinevalt tavalistest kastialajaamadest on see seade loodud tuuletootmise ainulaadsete vajaduste jaoks:

● Kõrge vibratsioonitaluvus: tugevdatud sisemised siinid ja lõdvenemisvastane riistvara.

● Lai pinge kõikumine: käsitleb väljundi kõikumisi 400 V (turbiini terminal) kuni 35 kV (kogumisvõrk).

● Kaugseire valmidus: integreeritud SCADA pordid turbiini juhtimisruumide jaoks.

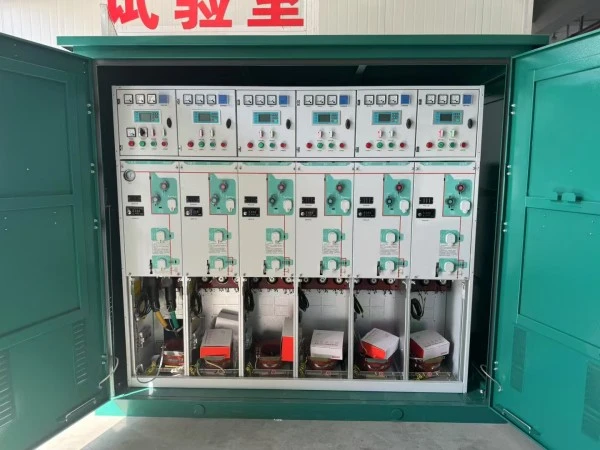

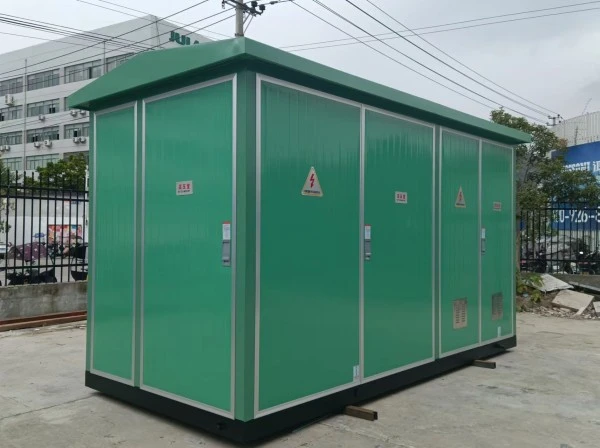

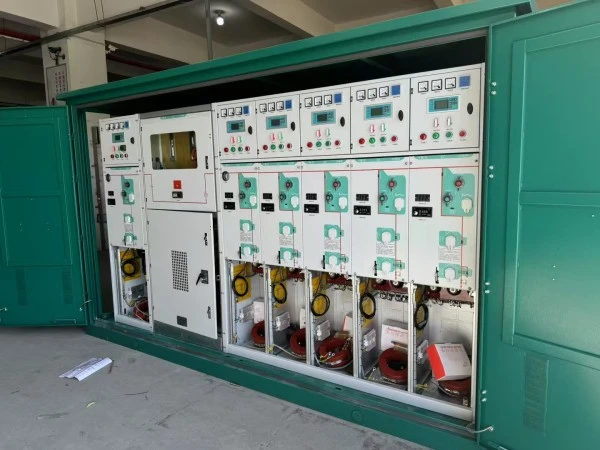

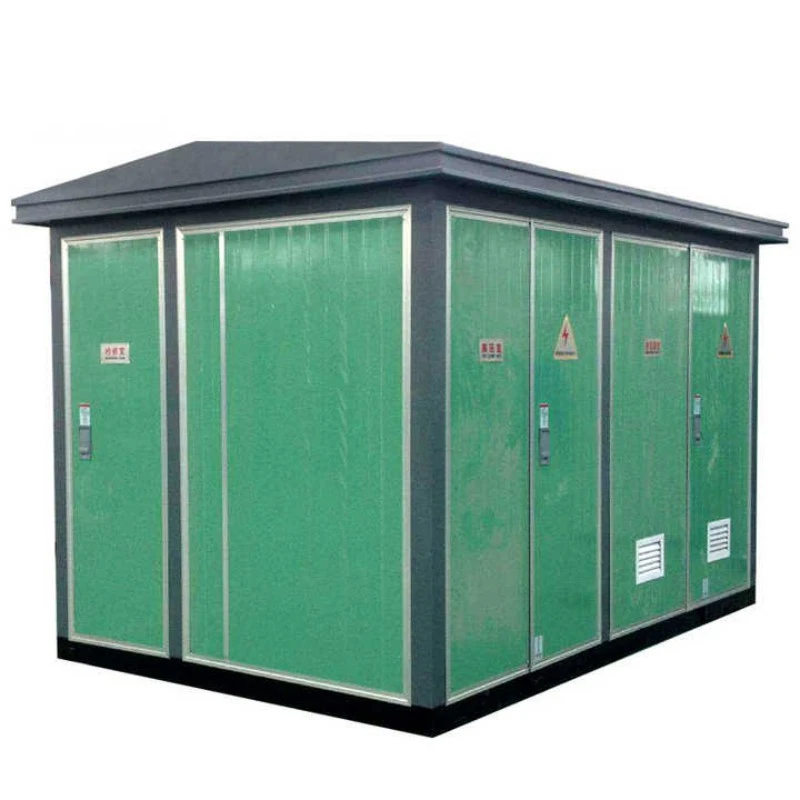

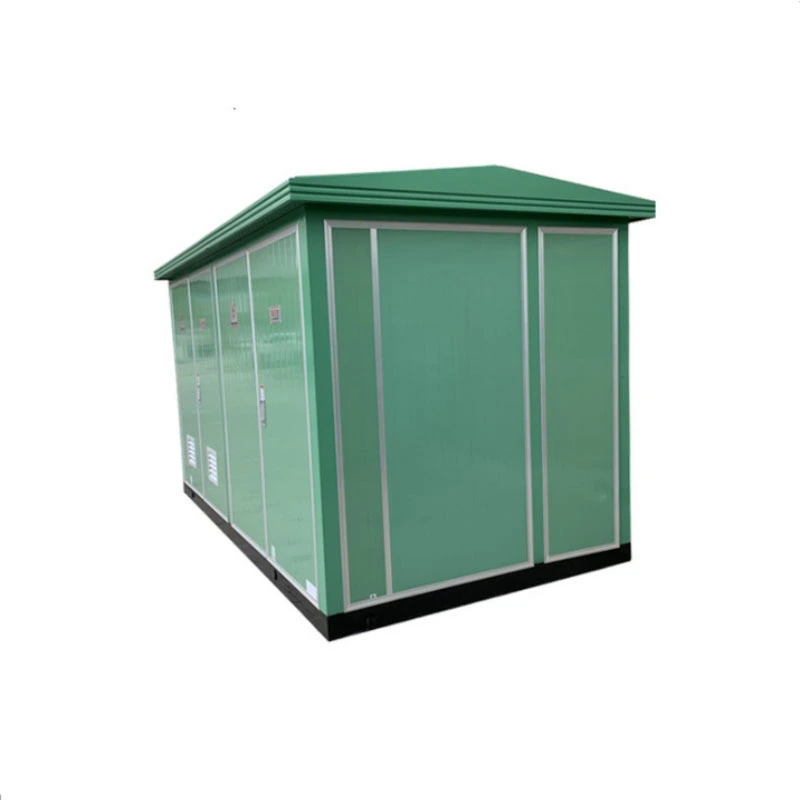

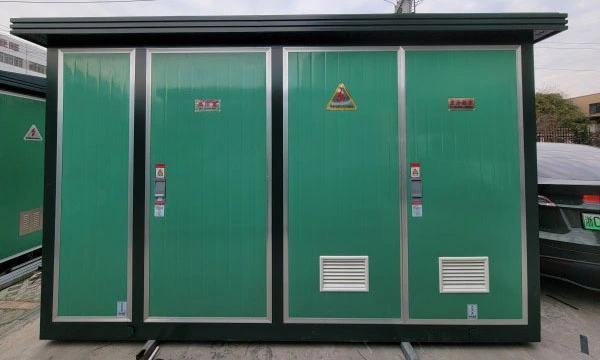

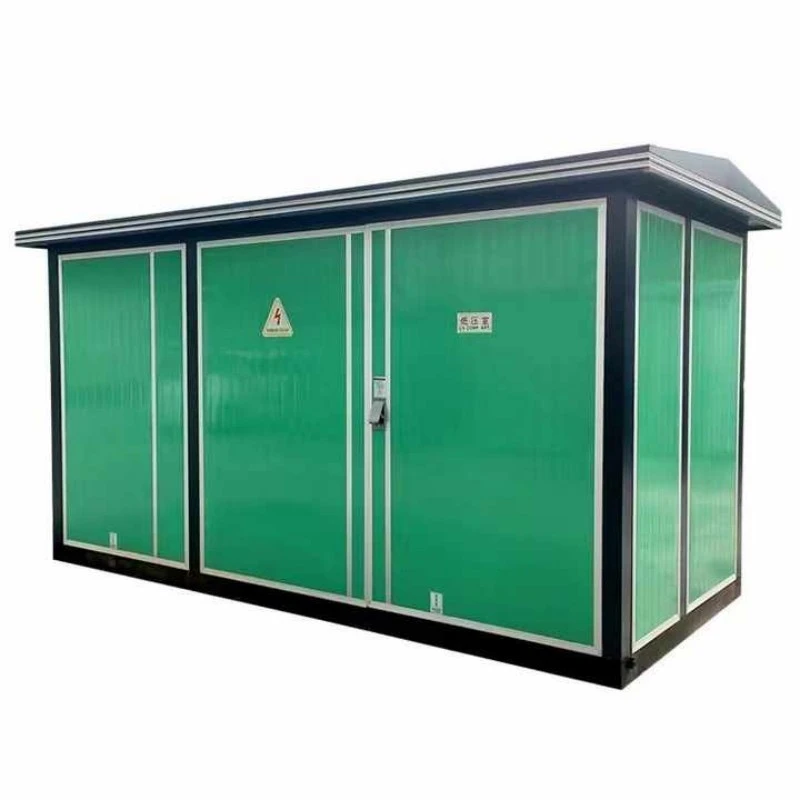

Füüsiliselt säilitab tuuleenergia pakitud Euroopa tüüpi alajaam klassikalist Euroopa kolmekambrilist arhitektuuri (kõrgpinge pool, trafo, madalpinge pool), kuid lisab tuulele spetsiifilised funktsioonid: spetsiaalne liidese kaitserelee, harmoonilise filtreerimise klemmid ja ilmastikukindel korpus, mis on ette nähtud rannikusoola pihustamiseks.

Mida see teha saab?

Esmane funktsioon: toimib elektrilise liidesena tuuleturbiini generaatori ja keskpinge kogumisvõrgu vahel.

Neli põhitööd:

1. Pinge teisendus:Teisendab turbiini väljundpinge (tavaliselt 690 V) kogumisvõrgu pingeks (10 kV–35 kV), kasutades seadme sees asuvat astmelist trafot.

2. Vea isoleerimine:Ühendab turbiini automaatselt lahti, kui võrguparameetrid (pinge, sagedus) triivivad väljaspool lubatud piire, kaitstes mõlemat vara.

3. Toitekvaliteedi konditsioneerimine:Pakub maandust, liigpingepiirikuid ja filtreerimispunkte, et leevendada turbiini sees muutuva sagedusega ajamite tekitatud harmoonilisi.

4. Energia mõõtmine ja seire:Mahutab kasuliku kvaliteediga CT-sid ja PT-sid sisendtariifi mõõtmiseks ja jõudluse kaugjälgimiseks.

Kuna tuuleenergia pakitud Euroopa tüüpi alajaam saabub täielikult eeljuhtmega ja testitud, väldivad tuuleparkide arendajad kuudepikkust kohapealset elektrimontaaži. Üks seade teenindab kas ühte suurt turbiini (2MW–6MW) või väikest väiksemate turbiinide klastrit "karikakraahela" konfiguratsioonis.

Toote parameeter

Allpool on toodud Lugao Poweri tuuleenergia pakitud Euroopa tüüpi alajaama standardsed tehnilised andmed. Kohandatud hinnangud on saadaval nõudmisel.

Toote funktsioon ja rakendus

K1: Mille poolest erineb tuuleenergiaga varustatud Euroopa tüüpi alajaam tavalisest Euroopa alajaamast?

V: Kolm tuulele iseloomulikku funktsiooni. Esiteks on tuuleenergia pakitud Euroopa tüüpi alajaamas olev trafo ette nähtud kahesuunalise voolu ja sagedaste pingekõikumiste jaoks – turbiinid tõusevad pidevalt üles ja alla. Teiseks sisaldab madalpinge sektsioon spetsiaalset võrguliidese kaitsereleed, mis rakendub 100 ms jooksul, kui võrgu pinge või sagedus triivib, nagu nõuavad elektrivõrkude ühendamise standardid (nt IEEE 1547, IEC 61727). Kolmandaks, kogu korpus kasutab vibratsioonivastaseid kinnitusi kõikidel elektrikontaktidel; standardseadmete puhul näeksid kruvid turbiini lähedal kuue kuu pärast lahti.

Q2: Kuidas see seade käsitleb avatud tuuleparkides levinud välgulööke?

V: Iga tuuleenergia Pakendatud Euroopa tüüpi alajaam on varustatud tüüp 1+2 liigpingepiirikutega nii kõrgepinge kui ka madalpinge poolel (tühjendusvõimsus 25 kA pooluse kohta). Lisaks on trafo paagil otsemaandus, mille suurus on 120 mm² vaskkaabli jaoks. Tehase testis simuleerime 10/350 μs välguimpulsse kuni 100 kA ilma sisemise välguta.

K3: Kas seda alajaama saab kasutada nii maismaa- kui ka avamere tuuleenergia jaoks?

V: Maismaal – absoluutselt. Avamere jaoks pakume täiendatud versiooni nimega "Offshore Package". Standardsel tuuleenergia Pakendatud Euroopa tüüpi alajaamal on IP54 reiting, mis sobib rannikualade jaoks. Avamere jaoks (turbiiniplatvormil või mantelvundamendil) uuendame IP66-le, kasutame C5-M mereklassi katet (paksus üle 400 μm) ja asendame kõik standardsed teraspoldid 316L roostevaba terasega. Trafoõli asendatakse keskkonnanõuete täitmiseks loodusliku estriga (biolagunev).

4. küsimus: millised on selle seadme kõige levinumad rakendusstsenaariumid?

V: Neli peamist rakendust:

Tootmise üksikasjad

Kuidas Lugao Power ehitab parema tuuleenergiaga varustatud Euroopa tüüpi alajaama

Detail 1: Vibratsioonivastane tehnika

Enamik tuuleparkide alajaama rikkeid tuleneb turbiini pidevast võnkumisest (0,5–2 Hz) tekkinud ühenduste lõtvumisest. Meie lahendus: iga siiniühenduse puhul kasutatakse poldipea all Belleville'i ketasvedrusid, mis säilitavad kinnitusjõu isegi siis, kui komponendid vibreerivad. Klemmiplokid on puurklambri tüüpi (mitte kruviklambriga). Sisemised kaablisidemed on asendatud roostevabast terasest lukustusrihmadega. Tulemus: pärast 5000 tundi simuleeritud vibratsiooni (2g, 5–200 Hz pühkimine) jääb pöördemomendi säilivus >90% algväärtusest.

Detail 2: Trafo disain tuulekoormuse tsükli jaoks

Standardsed jaotustrafod näevad püsivaid koormusi. Tuuletrafod näevad kiireid kõikumisi 0%-lt 110%-le alla 10 sekundiga. MeieTuuleenergia Pakendatud Euroopa tüüpi Alajaamkasutab suure lühistugevusega südamikku, mille aksiaalne kinnitusrõhk on 4,5 MPa (vs. tööstusstandard 2,5 MPa). Mähised on pigem pidevalt transponeeritud juhid (CTC) kui mitmed paralleelsed ahelad, mis välistavad tsirkuleerivad voolukadud tasakaalustamata koormuse ajal. Lisame ka otse madalpinge mähisesse manustatud fiiberoptilised temperatuuriandurid – mitte ainult ülemised õlitermomeetrid –, mis annavad turbiini kontrollerile reaalajas leviala andmeid.

Detail 3: korrosioonikaitse peale värvimise

Tuulepargid asuvad klassis C3 (sisemaa) kuni C5-M (avamere) keskkondades. Tavaline pulbervärvimine ebaõnnestub lõigatud servadel. Meie protsess:

1. Serva tihendamine: iga laseriga lõigatud serv saab enne värvimist epoksiidist servatihendi.

2. Tsingirikas krunt: 80 μm 95% tsingitolmu epoksükrunt (ohverduskaitse).

3. Vahekiht: 100 μm kõrge ehitusega epoksiidi.

4. Pealisvärv: 80 μm polüuretaani (RAL 7035 helehall või eritellimusel).

Kogu DFT (kuiv kile paksus) = 260 μm miinimum. Soolapihustiga testitud 1500 tundi ilma roomamiseta (ASTM B117).

Meie eelis võrreldes konkurentidega

Miks valida tuuleenergia alajaamade jaoks Lugao Power?

10+ aastat elektriseadmete tootmist

Pühendatud trafo- ja keskpingelülitusseadmete insenerimeeskond

Tuuleenergia alajaama lahendused 1MVA kuni 8MVA

Tehase testimine enne saatmist

Kohandatud kujundused maismaa- ja rannikutuuleprojektide jaoks

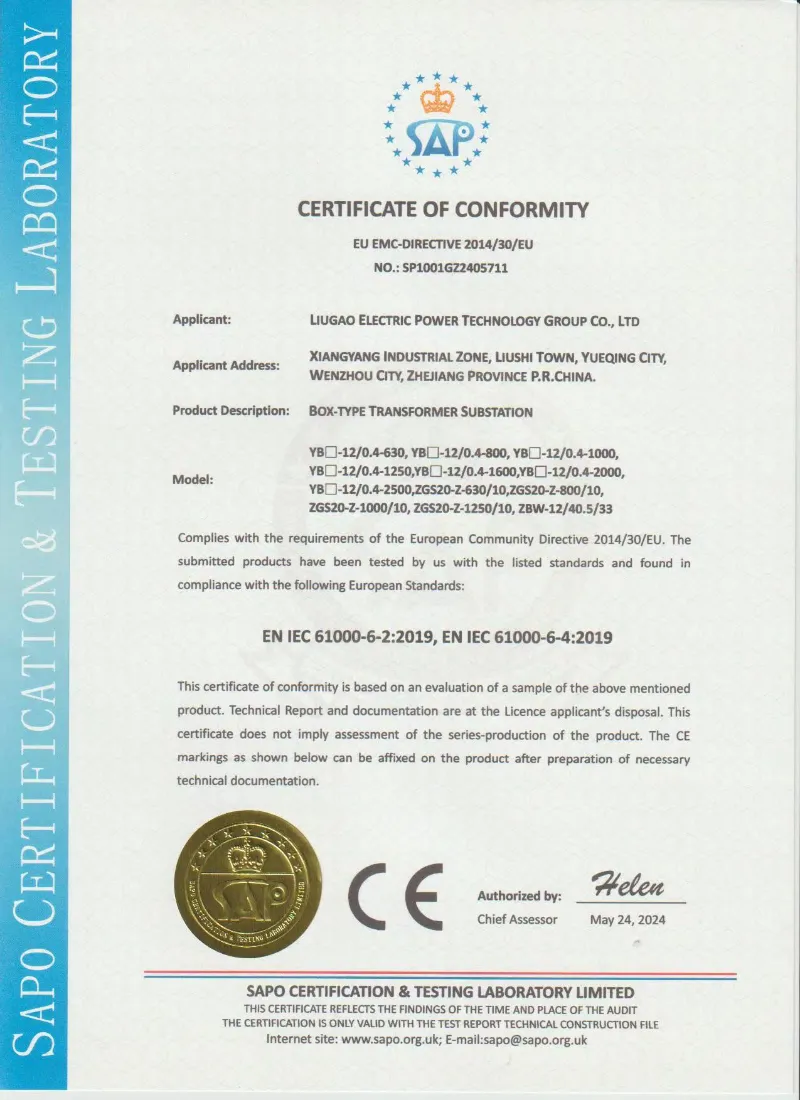

IEC-nõuetele vastav tootmine ja testimine
