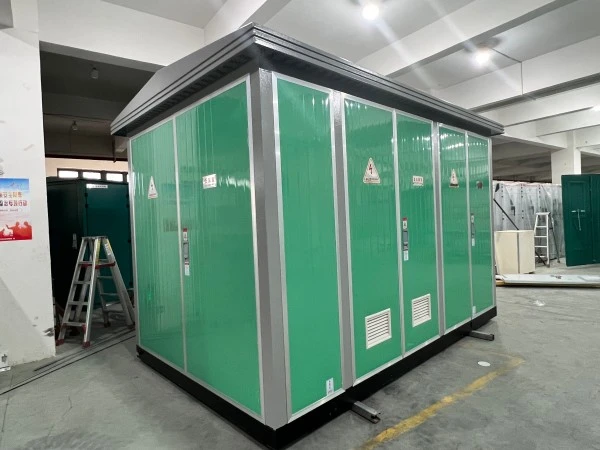

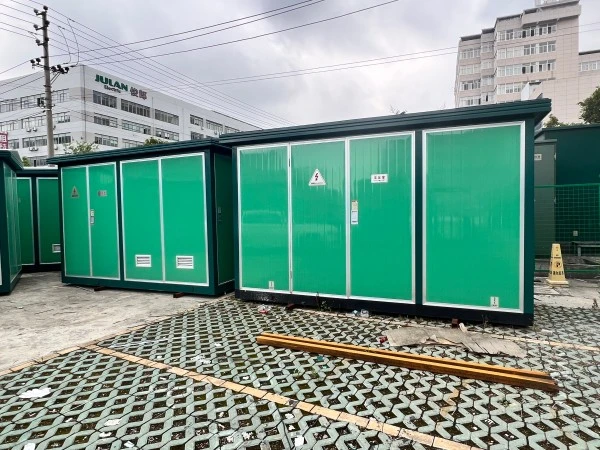

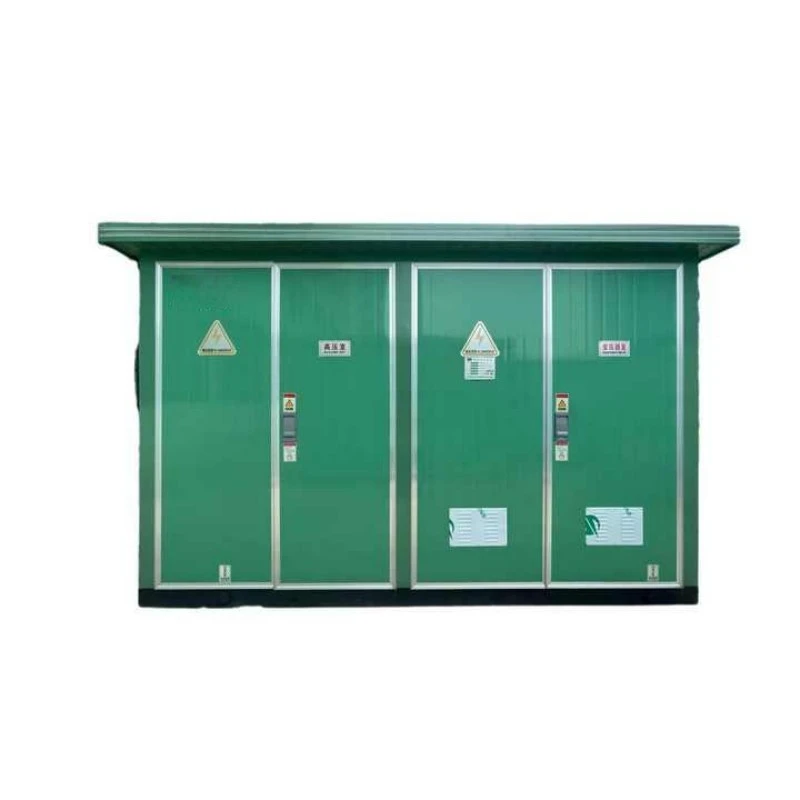

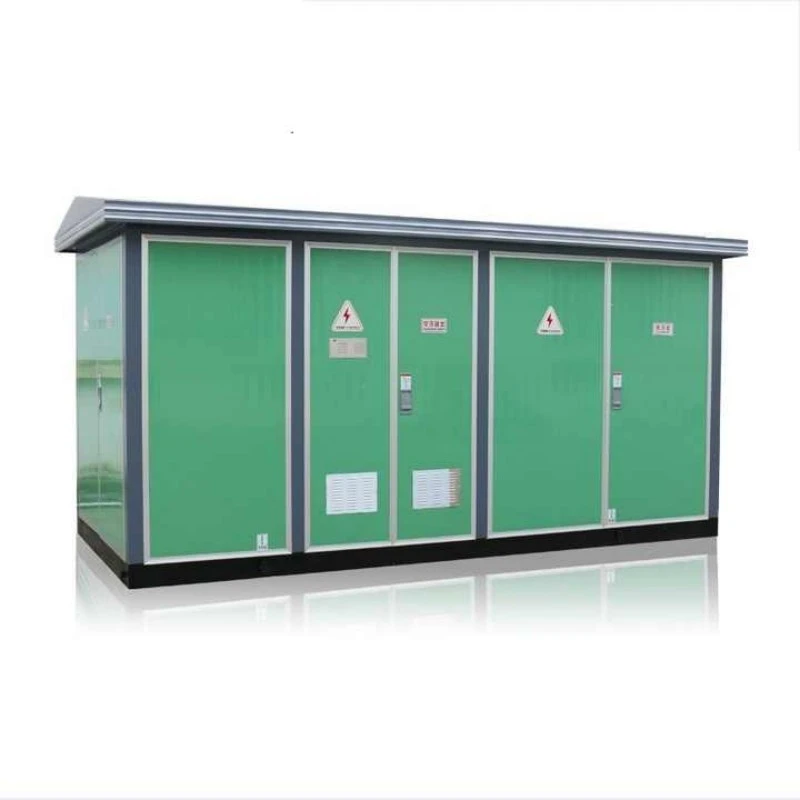

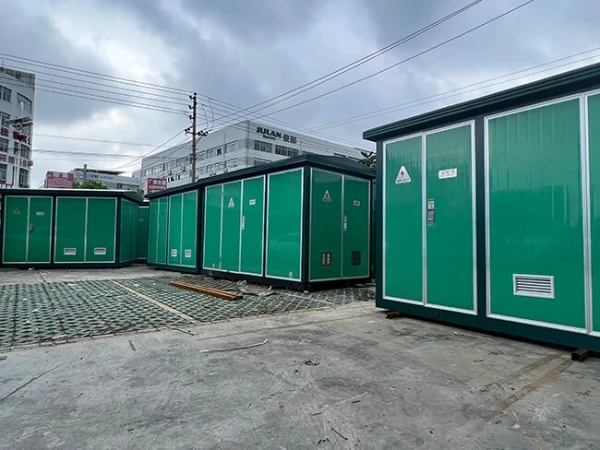

Kokkupandav kompaktne Euroopa tüüpi alajaam

Valmiskompaktne Euroopa tüüpi alajaam on tehases kokkupandud kolmekambriline suletud toitejaotusseade, mis on ette nähtud keskpinge elektri vastuvõtmiseks, muundamiseks ja jaotamiseks madalpingekoormustele. Erinevalt traditsioonilistest betoonist ehitatud alajaamadest, mis nõuavad nädalaid kohapealset ehitamist, saabub see seade ühendamiseks valmis.

Mis see on?

Kokkupandav kompaktne Euroopa tüüpi alajaam (tuntud ka kui aEuroopa kasti alajaam) koosneb kolmest eraldiseisvast sektsioonist:

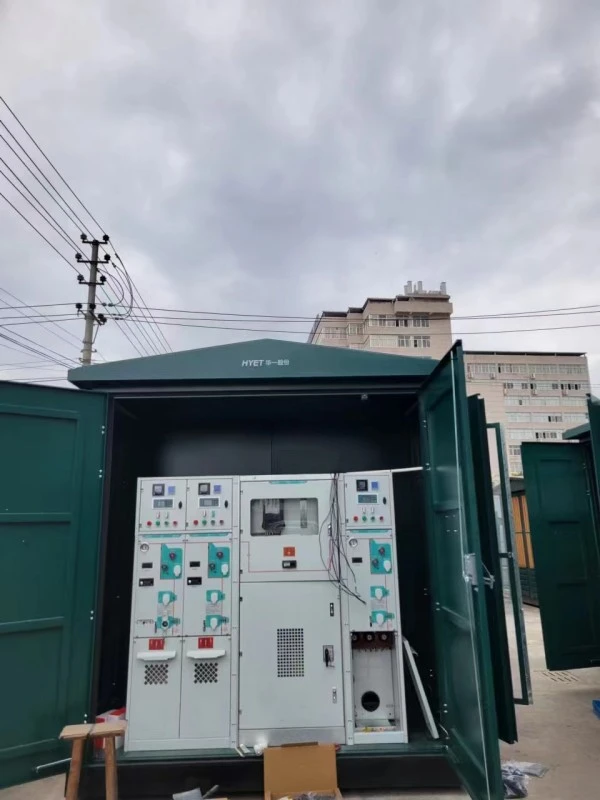

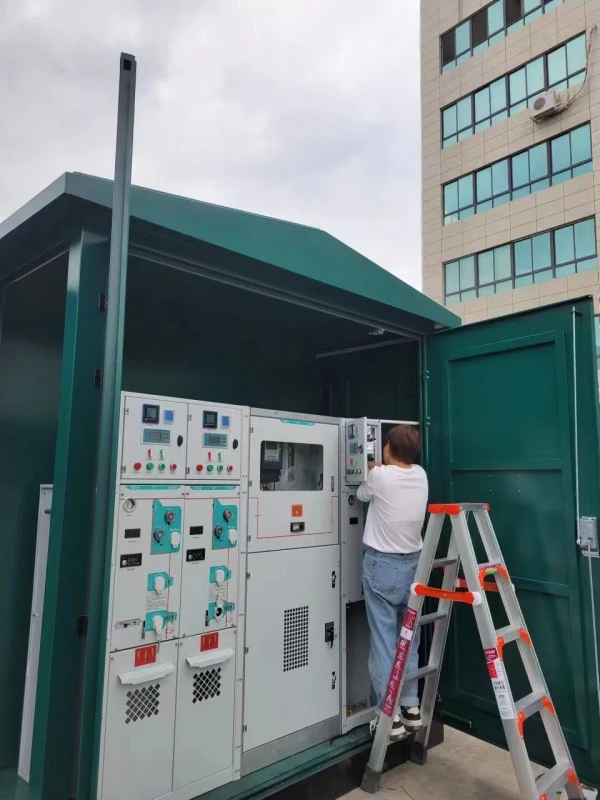

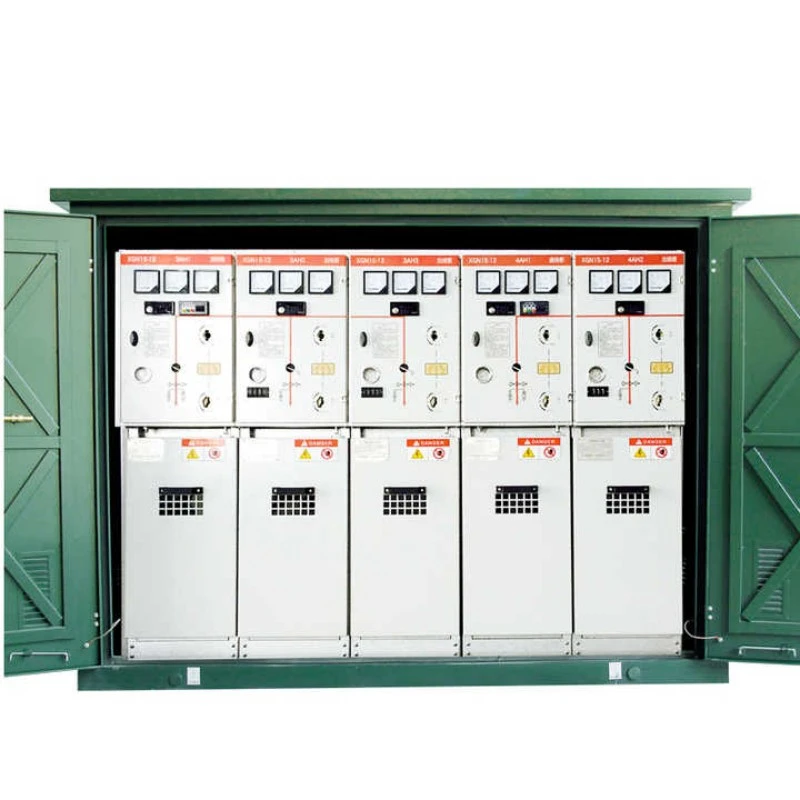

1. Kõrgepinge (HV) sektsioon: mahutab jaotusseadmed, kaitsereleed ja mõõteseadmed.

2. Trafo sektsioon: sisaldab õliga sukeldatud või kuivtrafot.

3. Madalpinge (LV) sektsioon: sisaldab jaotuspaneele, kaitselüliteid ja väljavoolu toiteseadmeid.

Need kolm kambrit on paigutatud "I" või "II" kujuga ühes ilmastikukindlas teras- või komposiitümbrises. Iga sektsioon on füüsiliselt eraldatud metallist vaheseintega, et vältida rikete levikut.

Mida see teha saab?

See seade täidab kolme põhifunktsiooni:

1. Pinge astmeline muundamine: Muudab sissetuleva keskpinge (6kV, 10kV, 20kV, 35kV) kasutatavaks madalpingeks (400V, 230V).

2. Kaitse ja isolatsioon: isoleerib automaatselt rikkega ahelad kaitsmete või kaitselülitite kaudu, kaitstes järgnevaid varasid.

3. Koormuse juhtimine: jaotab voolu mitmele väljuvale ahelale, võimaldades selektiivset ümberlülitamist, mõõtmist ja jälgimist.

Kuna kokkupandava kompaktse Euroopa tüüpi alajaam on eelnevalt ühendatud ja tehases testitud, välistab see keerukad kohapealsed juhtmestiku vead. See toimib närvikeskusena elamuplokkides, tehastes, päikesefarmides ja elektrisõidukite laadimisjaamades energia lõplikuks jaotamiseks.

Toote eelised

Kui valite Lugao Powerilt kokkupandava kompaktse Euroopa tüüpi alajaama, saate viis selget konkurentsieelist tavapäraste alajaamade ja Ameerika tüüpi alternatiivide ees.

Eelis 1: suurepärane personaliohutus

Kolmekambriline "lahterdatud" disain on iga ehtsa kokkupandava kompaktse Euroopa tüüpi alajaama tunnus. Iga sektsioon on täielikult blokeeritud mehaaniliste ja elektriliste blokeeringutega. Näiteks ei saa LV uks avaneda, kui peakaitselüliti pole VÄLJAS; HV uks ei saa avaneda, kui maanduslüliti pole SULETUD. See järjestikune ohutusloogika hoiab ära otsese kokkupuute, vähendades drastiliselt kaarevälgatuse riske operaatoritele. Seevastu Ameerika tüüpi alajaamadel on kaitsme vahetamise ajal sageli avatud pinge all olevad osad.

Eelis 2: katkematu toiteallika võimalus

Unlike American-type units where replacing a fuse requires de-energizing the entire transformer, our Prefabricated Compact European type Substation allows independent maintenance. Kui HV-pool jääb pingesse, saate arvesti lugemiseks avada LV-sektsiooni. More advanced versions can accommodate a loop-switching RMU (Ring Main Unit), enabling a "two-in, two-out" configuration that maintains power to downstream customers even during upstream faults. See muudab selle haiglate ja andmekeskuste jaoks hädavajalikuks.

Eelis 3: suurepärane soojusjuhtimine

Igas trafo sektsioonis on sundventilatsioon (automaatsed termostaadiga juhitavad ventilaatorid) ja loomulikud konvektsiooniribad. Füüsiline eraldamine tähendab, et trafo poolt tekitatud soojus ei mõjuta tundlikke elektroonilisi releesid HV sektsioonis. Meie testid näitavad, et suvise tippkoormuse ajal püsib sisetemperatuur 15–20°C madalamal kui segmenteerimata konstruktsioonidel, pikendades otseselt isolatsiooni eluiga.

Eelis 4: äärmuslik kohanemisvõime keskkonnaga

Ehitatud kuni IP54 miinimumtasemele (tolmukindel ja kaitstud veejugade eest), peab korpus vastu soolapritsmetele, liivatormidele ja tugevale vihmale. 40 mm õhuvahe ja kondensatsioonivastased küttekehad takistavad sisemist niiskust. Töövahemik: -40°C kuni +55°C. See vastupidavus on põhjus, miks kokkupandav kompaktne Euroopa tüüpi alajaam on ranniku tuuleparkide ja kõrbe päikeseenergiaprojektide vaikevalik.

Eelis 5: madalam omamise kogukulu (TCO)

Esialgne ostuhind võib olla 15–20% kõrgem kui võrreldaval Ameerika tüüpi seadmel, kuid TCO üle 20 aasta on 30% madalam. Miks? Euroopa tüüpi seadmetel on vahetatavad moodulkomponendid (vahetate ainult vigase kaitsme, mitte kogu siini). Õlitõkkevannid hoiavad ära maapinna saastumise trahvi. Minimaalsed ehitustööd (ainult tasane betoonalus) võrreldes betoonruumi ehitamisega säästab paigaldustöö ühiku kohta 5000–10 000 dollarit.

Toote omadused

Allpool on meie kokkupandava kompaktse Euroopa tüüpi alajaama spetsiifilised tehnilised omadused:

Tootmise üksikasjad

Lugao Power toodab kõiki kokkupandavaid kompaktseid Euroopa tüüpi alajaamu meie ISO 9001 sertifikaadiga 25 000 m² suuruses tehases. Allpool on toodud peamised tootmisdetailid, mis eristavad meie kvaliteeti.

Materjali valik

Teras: imporditud DX51D+Z275 tsingitud teras, pügatud ja painutatud CNC-tornil (tolerants ±0,2 mm).

GRP (klaasist tugevdatud polüester): pakutakse rannikualade tellimustele – korrosioonivaba, kuid kallim. Tuleaeglusti klass VO (UL94).

Trafo südamik: amorfne metall või CRGO räniteras (M5 klass, paksus 0,23 mm). Koormuskadu on standardterasest võrreldes 70% väiksem.

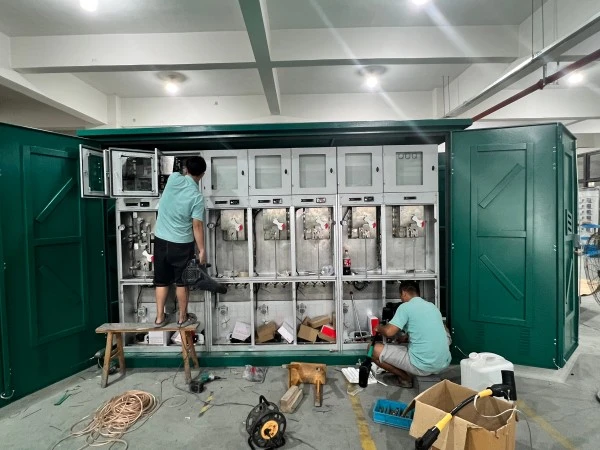

Montaažiprotsess

Sektsiooni valmistamine: eraldi keevitusrakised kõrgepinge-, trafo- ja madalpingeosade jaoks. Iga sektsiooni lekkekindlust kontrollitakse seebilahusega (õli hoidmiseks).

Värvimine: Eeltöötlus (rasvaärastus, fosfaatimine) → Epoksiidkrunt (80μm) → Polüester pealislakk (70μm). Soolapihustustest: 720 tundi ilma roomamiseta.

Sisemine juhtmestik: Halogeenivabad, 90°C nimiväärtusega vaskkaablid, pressitud kuuskantstantsidega (väljatõmbetest >200N). Kõik klemmid on märgistatud termokahanevate markeritega.

Trafo paigaldus: Õliga täidetud trafod läbivad vaakumkuivatuse (jääkniiskus <0,5%). Kuivtüüpi trafosid immutatakse vaakumrõhu all (VPI) kaks korda.

Kvaliteedikontrolli kontrollid

1. Dielektriline test: 28kV/1min HV poolel; 3kV/1min LV poolel.

2. Kuumtöö: täiskoormus 40°C ümbritseval temperatuuril 8 tundi; temperatuuri tõusu jälgib 12 PT100 andurit.

3. IP-test: tolmukamber 8 tundi, millele järgneb veejoa test (12,5 mm otsik kiirusel 100 liitrit/min).

4. Funktsionaalse blokeeringu test: 50 avamise-sulgemise tsüklit igal lülitil.

Kohandamise valikud

1. Värvus: RAL 7035 (helehall) standard; nõudmisel mis tahes RAL-kood (+15 päeva tarneaeg).

2. Kaabli sisend: alt (läbi sokli) või küljelt (tihendiplaadid).

3. Nutikad funktsioonid: IoT-toega kaugjälgimine (vool, pinge, temp, ukse olek) 4G/WiFi kaudu.

Pakkimine, saatmine, garantii

Pakendamine ja saatmine

Iga kokkupandavat kompaktset Euroopa tüüpi alajaama tõstetakse nelja sisseehitatud tõstekõrva abil (testitud 2-kordse brutokaaluga). Pakendamise protseduur:

● Sisemus: silikageeli kuivatusaine pakendid (2 kg), mis on paigutatud igasse sektsiooni, et imada niiskust.

● Kaabli sisendid: suletud plastkorkide ja isevulkaniseeruva teibiga.

● Välispind: venitatud VCI (aurukorrosiooni inhibeerija) kilega, seejärel kaetud tugeva veekindla presendiga.

● Kast: poltidega kinnitatud terasest transpordialusele (tõstuki taskute kõrgus 1200 mm). Nurgakaitsmed ja rihmad.

Juhtimisaeg: 25 tööpäeva standardse 630kVA seadme jaoks; 35 päeva eritellimusel (sh nutikas arvestis).

Garantii ja järelmüük

Garantiiaeg: 12 kuud alates kasutuselevõtu kuupäevast või 14 kuud alates tarnimisest (olenevalt sellest, kumb saabub varem).

Katvus: kõik materjali- või tootmisdefektid. Ei kata äikese, üleujutuse, tüübisildil oleva ülekoormuse või volitamata muudatuste põhjustatud kahjustusi.
