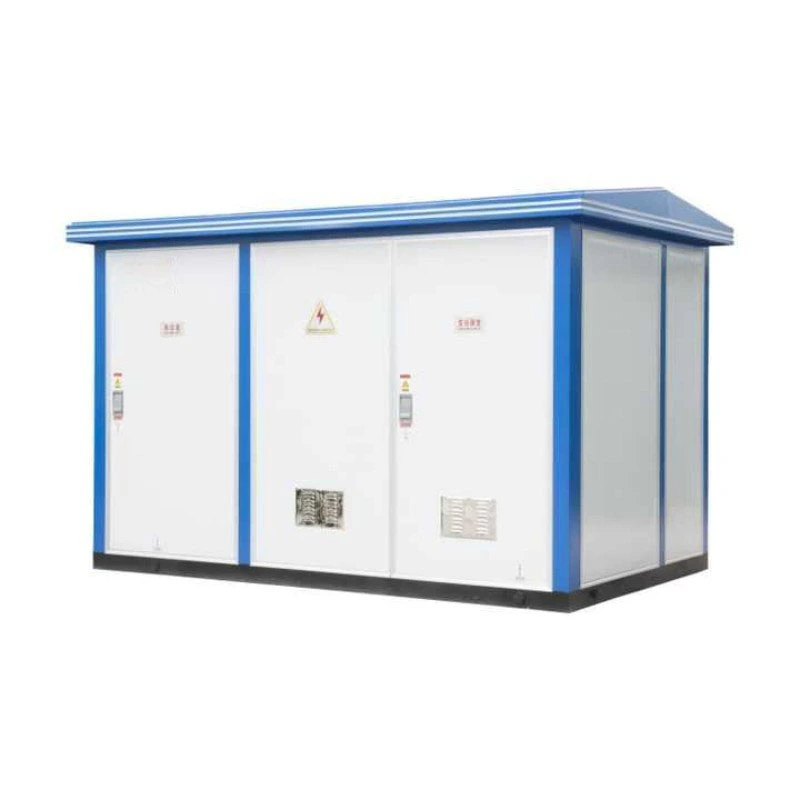

Nutikas eelinstallitud Euroopa tüüpi trafo alajaam

Smart eelinstallitud Euroopa tüüpi trafo alajaam on tehases kokku pandud kompaktne toitejaotusseade, mis integreeribkeskpinge jaotusseadmed, madalpinge jaotuspaneel ja õliga sukeldatud või kuivtüüpi trafo ühte suletud korpusesse. Erinevalt traditsioonilistest tsiviilehitusalajaamadest on see Euroopa stiilis seade kokkupandav, testitud ja tarnitud paigaldusvalmis süsteemina.

Mida see teeb?

See vähendab keskpinge elektrit (tavaliselt 6kV–35kV) madalpinge tasemele (400V–690V), et tagada ohutu jaotamine elamukogukondadele, ärihoonetele, tehastele ja taastuvenergia tehastele. Smart eelinstallitud Euroopa tüüpi trafo alajaam toetab ka koormuse, temperatuuri ja toitekvaliteedi intelligentset jälgimist, võimaldades kaugdiagnoosimist ja automaatseid häirefunktsioone. See muudab selle ideaalseks valikuks nutikate võrkude ja järelevalveta alajaamade jaoks.

Toote eelised

1. Nutikas jälgimine ja kaugjuhtimispult

Smart eelinstallitud Euroopa tüüpi trafo alajaam on varustatud valikulise intelligentse terminaliplokiga (ITU), mis kogub reaalajas andmeid pinge, voolu, võimsusteguri ja õlitemperatuuri kohta. Data can be transmitted via 4G, Ethernet, or fiber optics to a central control room, reducing on-site inspection costs.

2. Kompaktne jalajälg ja kiire kasutuselevõtt

Kuna Smart eelpaigaldatud Euroopa tüüpi trafoalajaam on tehases eelmonteeritud, vajab see vaid lihtsat vundamenti kohapeal. Paigaldamine võtab nädalate asemel 1–2 päeva, säästes kuni 60% ehitustöödelt ja maa hõivamiselt.

3. Kõrge töökindlus karmides tingimustes

Kaitseklass IP54 (või kõrgem) ja sees olevad õlisse sukeldatud või epoksüvaigust trafod on see alajaam vastupidav tolmule, vihmale, soolaudule ja äärmuslikele temperatuuridele vahemikus -25 °C kuni +40 °C, tagades pideva töö kõrbetes, rannikualadel või kõrgmäestikualadel.

4. Energiatõhusus ja väike kadu

S11- või S13-seeria väikese kadudega trafodega varustatud Smart eelpaigaldatud Euroopa tüüpi trafoalajaam vähendab tühikäigukadusid tavaseadmetega võrreldes kuni 30%, alandades otseselt elektriarveid ja süsinikdioksiidi heitkoguseid 20-aastase eluea jooksul.

5. Täielikult kohandatav

Pakume paindlikke konfiguratsioone: vasest või alumiiniumist mähised, koormuse all olevad astmelülitid, automaatne võimsusteguri korrigeerimine (APFC) ja liigpingepiirikud. Ükskõik, kas vajate 200 kVA seadet villapiirkonda või 2500 kVA seadet tööstusparki, saame lahenduse kohandada.

Toote funktsioon

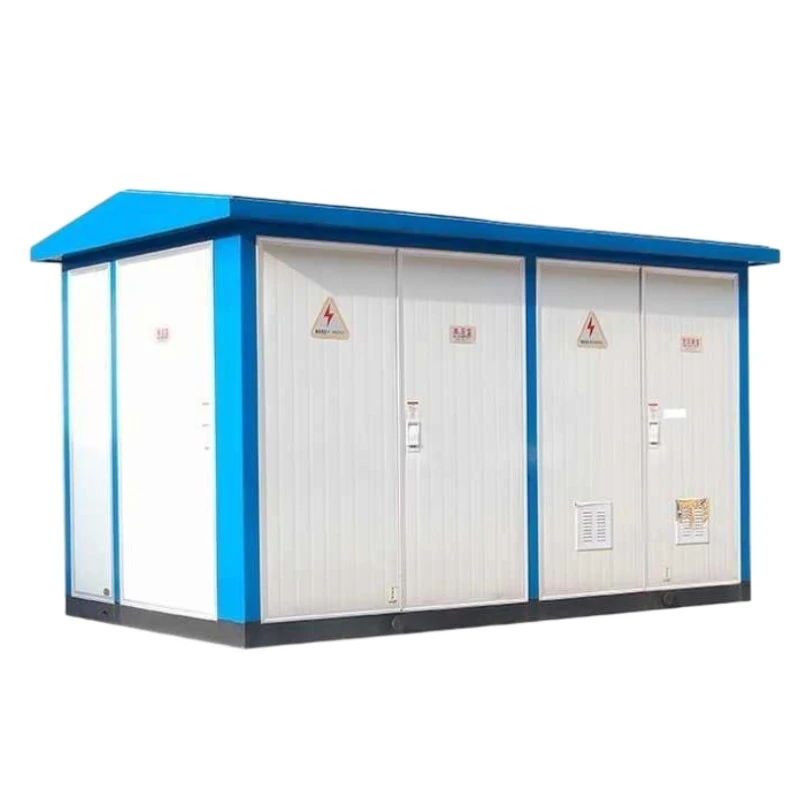

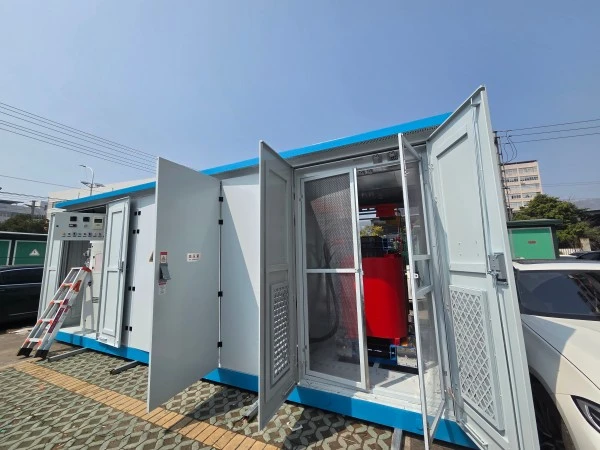

Täielikult suletud ja ilmastikukindel korpus --- Valmistatud tsingitud terasest või alumiiniumisulamist, kaetud korrosioonivastase värviga, sobib paigaldamiseks välistingimustesse.

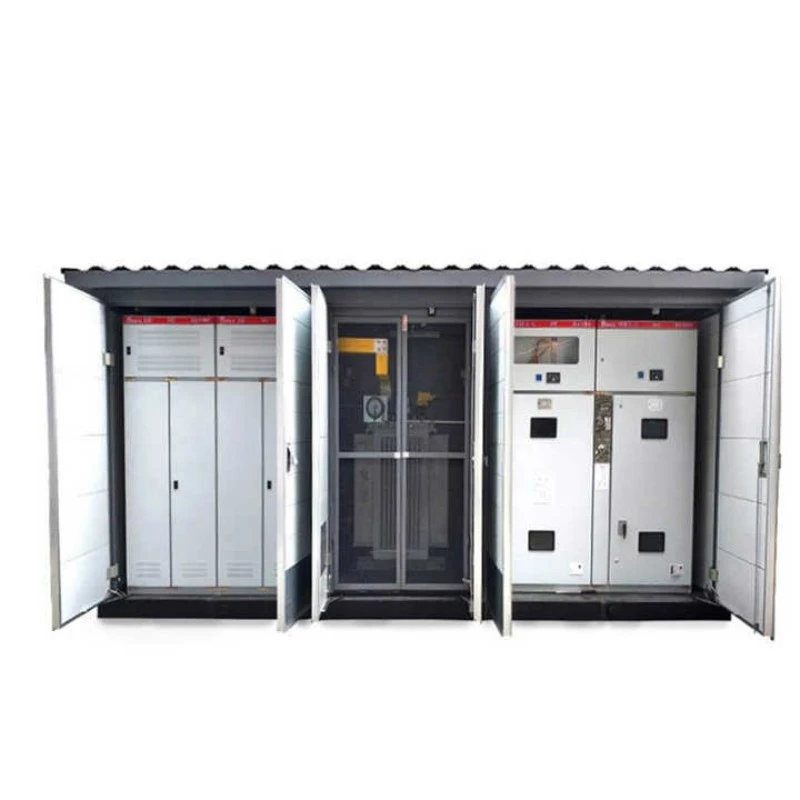

Modulaarne sisemine paigutus --- Eraldi sektsioonid kõrgepinge jaotusseadmete, trafo ja madalpinge jaotuse jaoks koos mehaaniliste blokeeringutega, et tagada operaatori ohutus.

Intelligentne jahutussüsteem --- Temperatuuriga juhitavad ventilaatorid kuivtüüpi trafodele või lainepapist radiaatoripaneelid õliga sukeltavate seadmete jaoks, mis aktiveeruvad automaatselt, kui temperatuur ületab seadeväärtuse.

Kaarvälk- ja ülekoormuskaitse --- Varustatud SF6- või vaakumkaitselülitite, sulavlülitite ja liigpingekaitseseadmetega (SPD), mis vastavad IEC 62271-202 standarditele.

Kasutajasõbralik liides --- Kohalik puutetundlik ekraan (valikuline) näitab reaalajas andmeid ja tõrkekirjeid, samas kui hoolduspersonalile on saadaval kaugjuurdepääs nutitelefoni rakenduse kaudu.

Madal müratase --- Helitase ≤55 dB(A) eluruumides, saavutatakse vibratsiooni summutavate aluste ja akustiliste isolatsioonipaneelidega.

Vargusvastane ja turvaline disain --- Tugevad lukud, ukseandurid ja valikuline CCTV integratsioon muudavad Smart eelinstallitud Euroopa tüüpi trafo alajaama sobivaks kaugjuhtimiseta kohtades.

Toote rakendus

Smart eelinstallitud Euroopa tüüpi trafo alajaama kasutatakse laialdaselt:

Linna elektrijaotus

Elamukompleksid, kaubanduskeskused, hotellid ja haiglad, kus ruumi on vähe ja tuleohutus on kriitiline.

Maa-alused parklad või katusepaigaldised saavad kasu selle kompaktsest õlikindlast disainist.

Taastuvenergia projektid

Päikesepargid ja maismaa tuulepargid nõuavad kiiret kasutuselevõttu ja ilmastikukindlust. See alajaam integreerub sujuvalt PV-inverterite ja tuuleturbiinimuunduritega.

Infrastruktuur ja avalikud rajatised

Lennujaamad, metroojaamad, tunnelid ja sillad sõltuvad selle suurest töökindlusest ja kaugseirest, et tagada katkematu valgustus ja ventilatsioon.

Tööstus- ja kaevanduskohad

Tehased, keemiatehased ja kaevandused kasutavad Smart eelinstallitud Euroopa tüüpi trafo alajaama võrgutõrgete isoleerimiseks ja tundlike masinate kaitsmiseks.

Ajutine ja avariitoide

Ehitusplatsid, katastroofiabi tsoonid ja väliüritused saavad kasu selle plug-and-play olemusest ja hõlpsast ümberpaigutamisest.

Tootmise üksikasjad

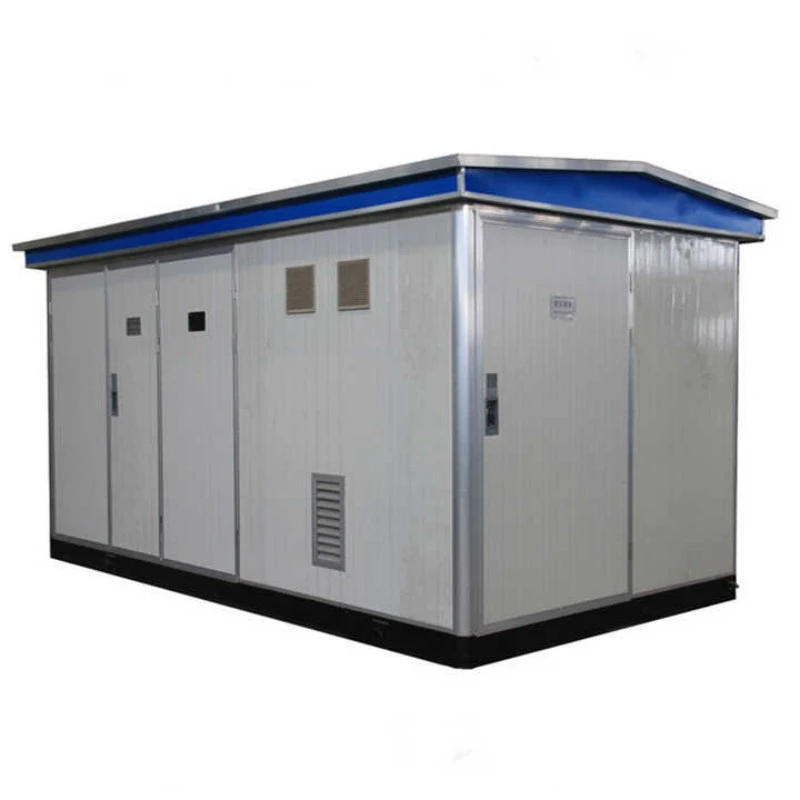

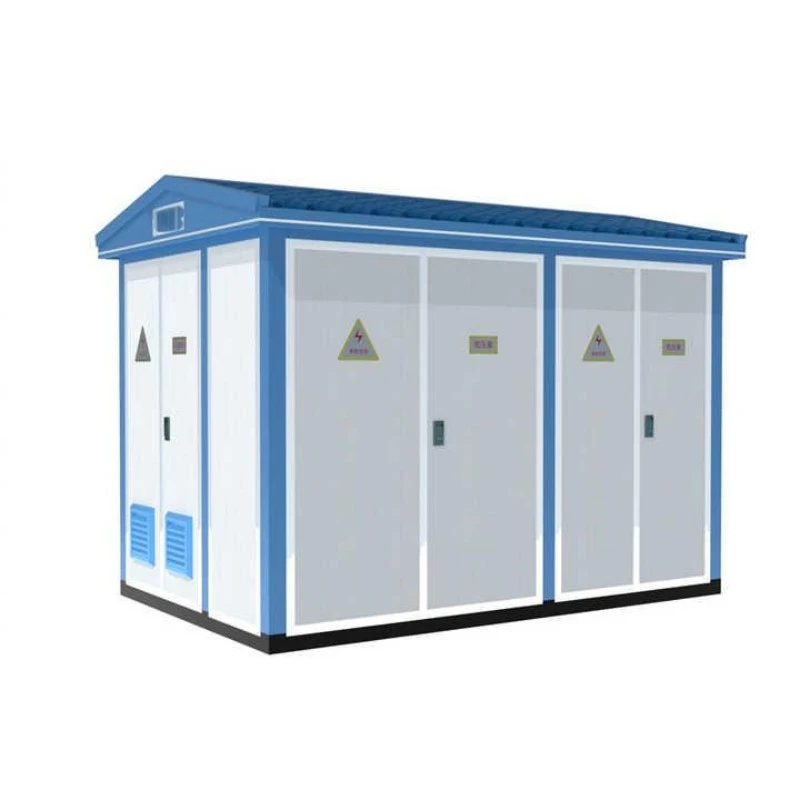

Eluase ja mehaaniline disain

Smart eelpaigaldatud Euroopa tüüpi trafoalajaama väliskesta valmistamisel kasutatakse laseriga lõigatud, painutatud ja keevitatud terasplaate. Pärast keevitamist läbib kogu korpuse haavelpuhastus katlakivi eemaldamiseks, millele järgneb elektrostaatiline pulbervärvimine minimaalse paksusega 80 µm. See tagab C5-M korrosioonikindluse (ISO 12944) ranniku- või tööstuskeskkonnas.

Uksed on varustatud polüuretaantihendite, surveriivide ja eemaldatavate hingedega. Kaldkatus takistab vee kogunemist ning aluskanalites on tõstuki taskud ja tõsteaasad lihtsaks transportimiseks.

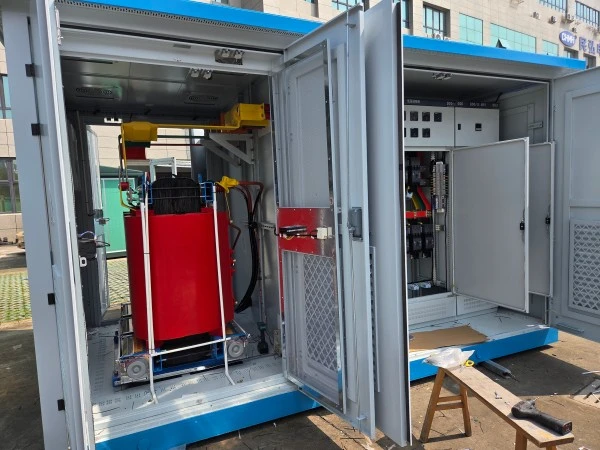

Trafo südamik ja mähised

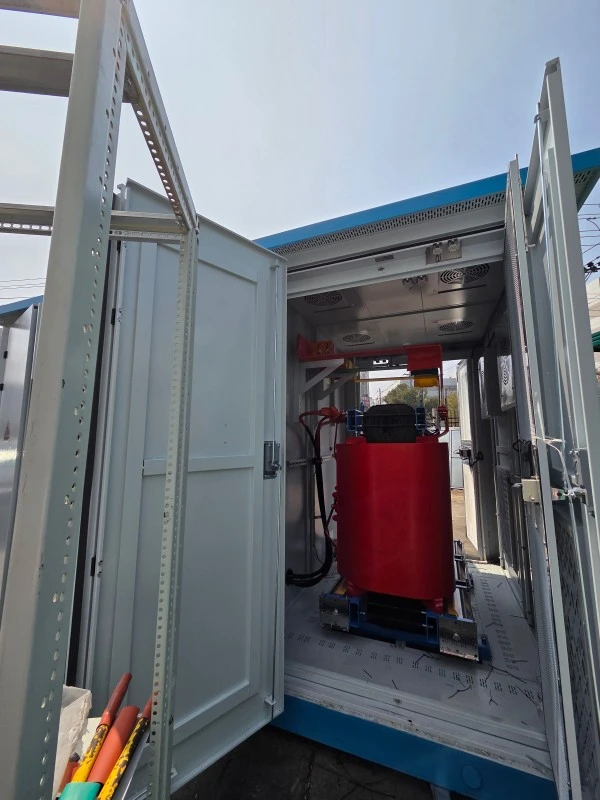

Kasutame suure läbilaskvusega külmvaltsitud teraorienteeritud räniterast (0,23 mm või 0,27 mm) koos astmeliste liigenditega, et vähendada tühivoolu voolu. Mähised on valmistatud hapnikuvabast vasest või alumiiniumfooliumist (madalpinge jaoks) ja ümarast vasktraadist (kõrgepinge jaoks). Kuivtüüpi versioonide puhul on H-klassi epoksüvaik vaakumvalatud, et eemaldada tühimikud ja saavutada osaline tühjendus <10 pC. Õliga sukeldatud versioonide puhul kasutame õli paisumise absorbeerimiseks mineraalõli või naturaalset estervedelikku, millel on gofreeritud paak.

Jaotusseadmed ja siinid

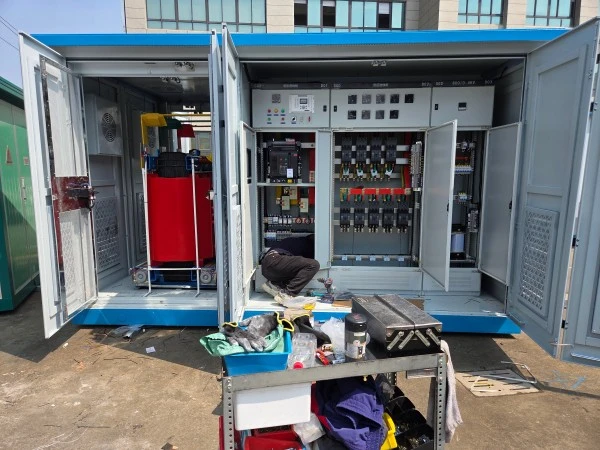

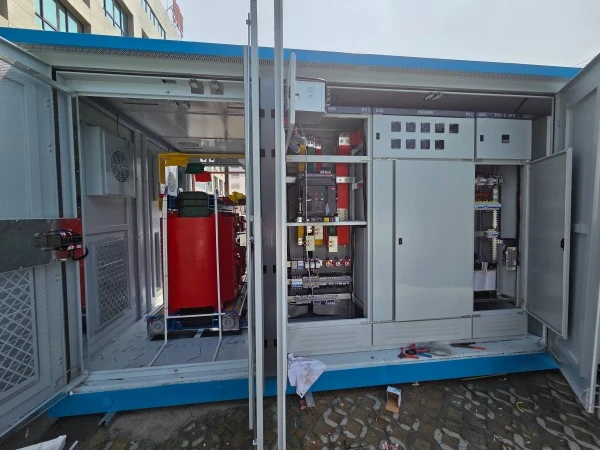

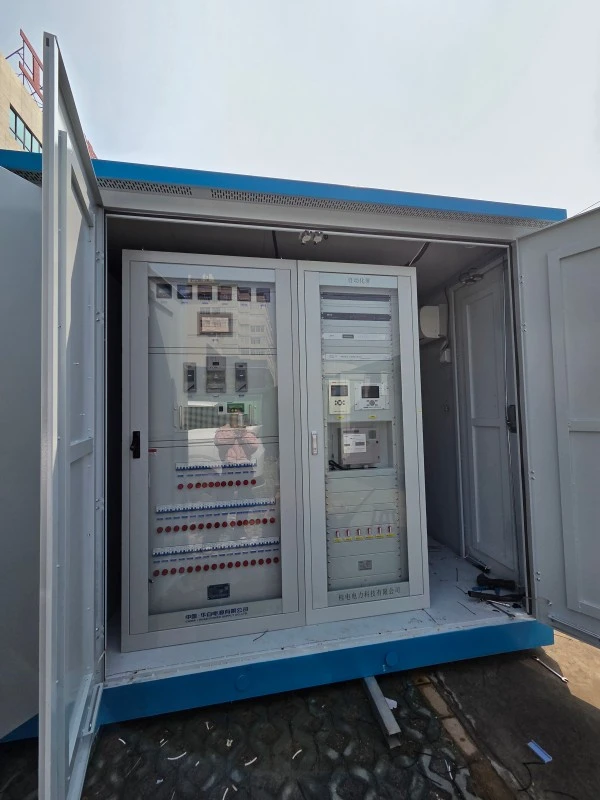

Smart eelinstallitud Euroopa tüüpi trafo alajaama sees on HV sektsioonis nähtavate katkestuskontaktidega koormuse kaitselüliti või kaitselüliti (SF6 või vaakumtüüp). LV-sektsioon sisaldab põhivormitud korpuse kaitselülitit (MCCB), toitelüliteid ja siinisüsteemi, mille nimivõimsus on kuni 4000 A. Kõik siinid on tinatatud vasest termokahaneva isolatsiooniga.

Intelligentne jälgimissüsteem (valikuline)

Integreerime nutika RTU (remote terminal unit), mis mõõdab kolmefaasilisi pingeid, voolusid, aktiiv-/reaktiivvõimsust ja harmoonilisi kuni 31. järguni. Andmed logitakse iga 5 minuti järel ja neid säilitatakse 90 päeva. Ülepinge, alapinge, ületemperatuuri ja uste avanemise häired saadetakse SMS-i või meili teel.

Kvaliteedi testimine

Iga Smart eelinstallitud Euroopa tüüpi trafo alajaam läbib 100% tehase testimise:

1. Dielektrilise vastupidavuse test (2,5 kV 1 minut)

2. Dünaamiline lühise test (simuleeritud)

3. IP54 vee sissepääsu test

4. Temperatuuri tõusu test (8 tundi täiskoormusel)

5. Osalise tühjenemise mõõtmine (≤10 pC kuiva tüübi puhul)

6. Iga saadetisega on kaasas katsearuanded, mis vastavad standarditele IEC 62271-202, GB/T 17467 ja EN 61330.
