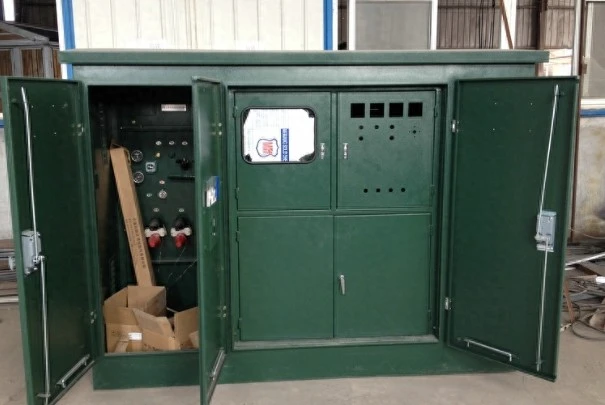

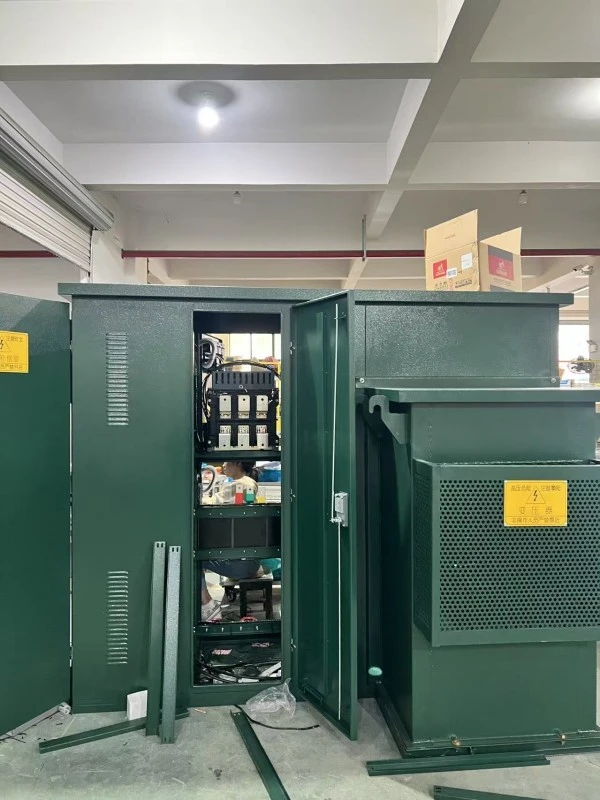

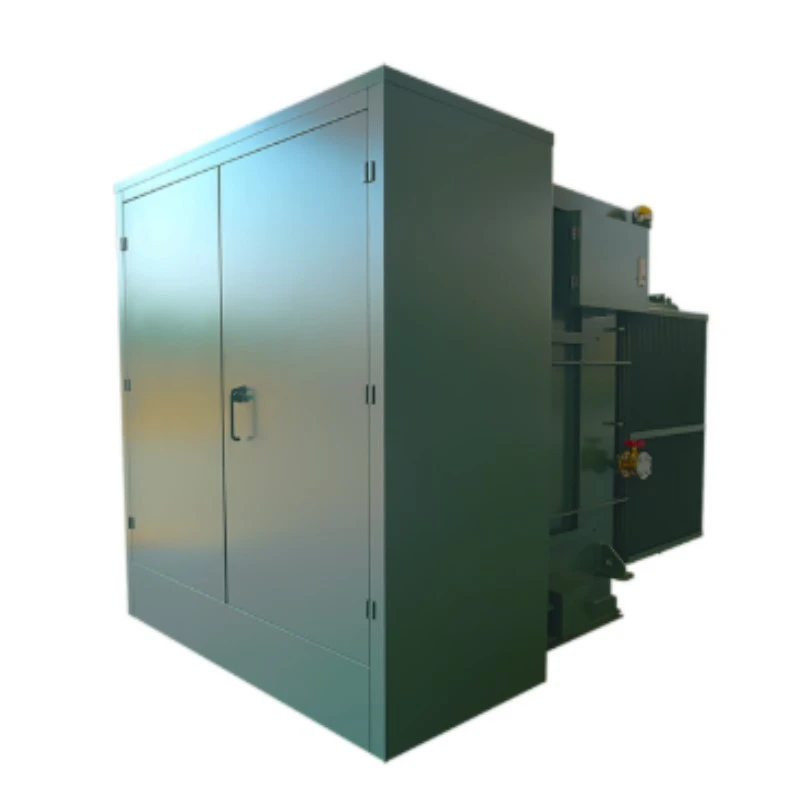

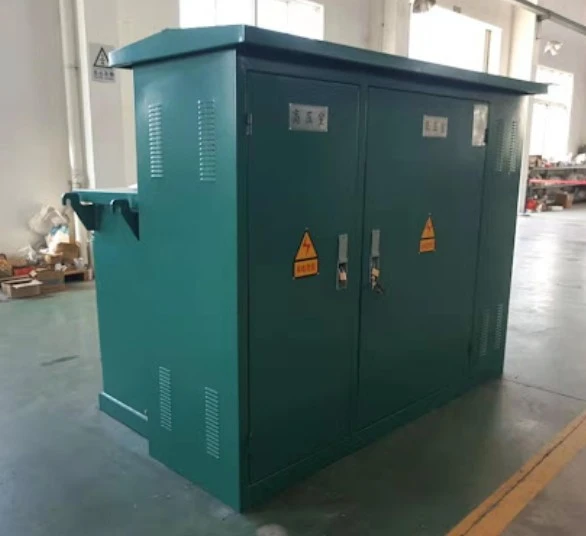

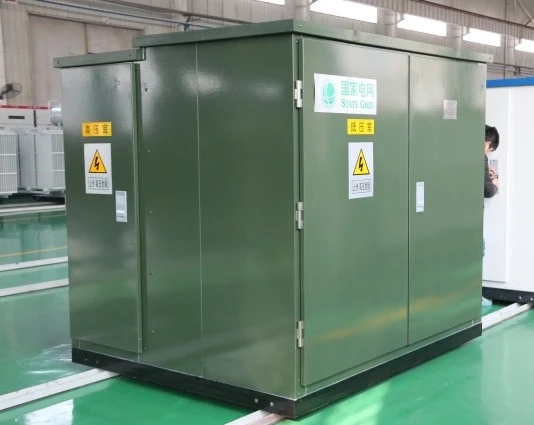

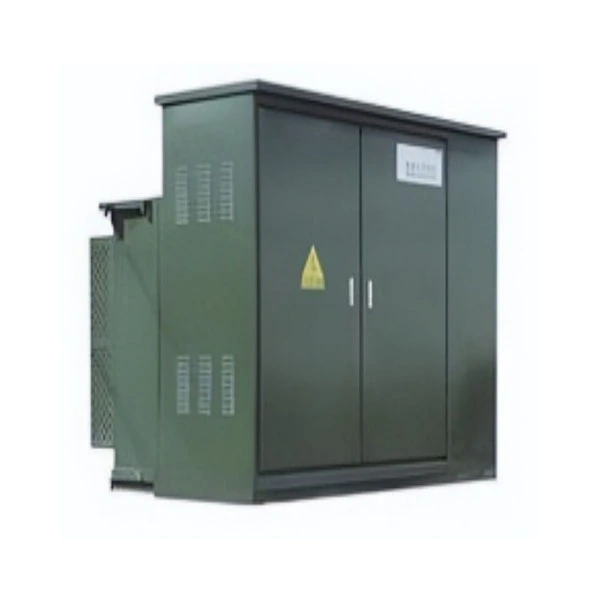

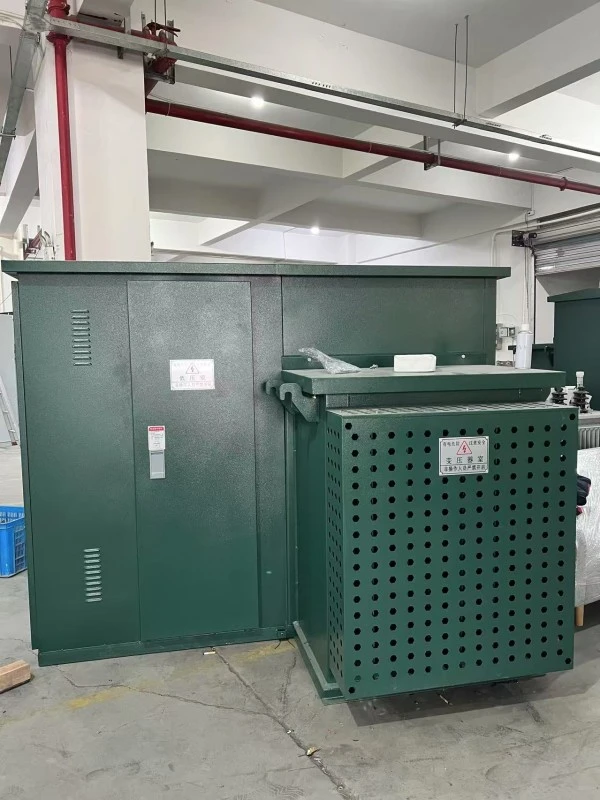

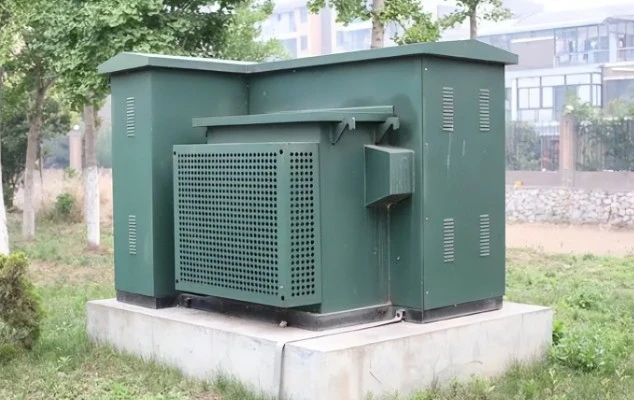

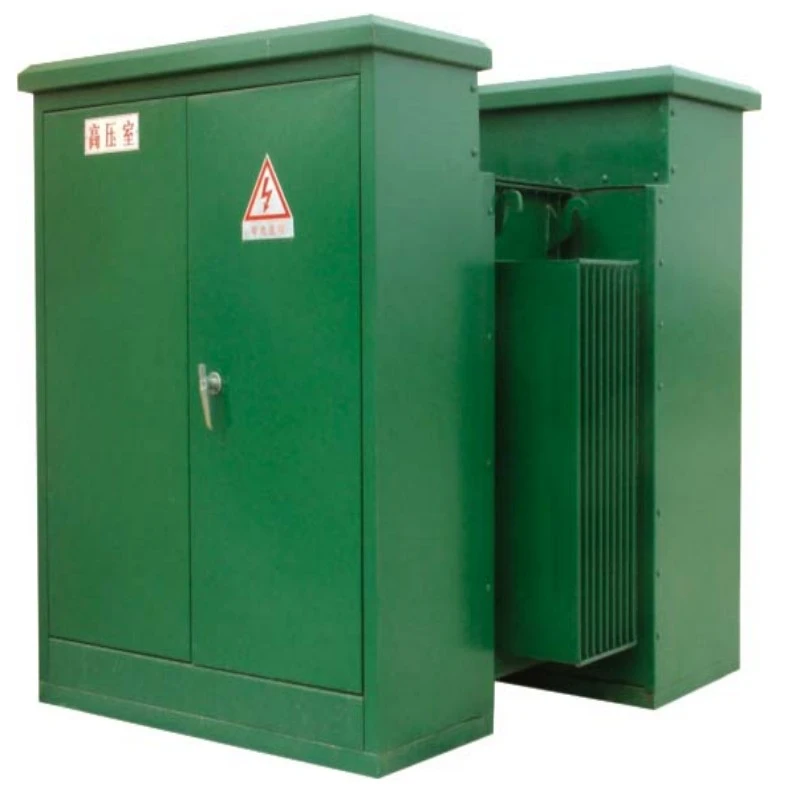

Trafo õliisolatsioonikasti tüüpi kompaktne Ameerika tüüpi alajaam

Trafo õliisolatsioonikasti tüüpi kompaktne Ameerika tüüpi alajaam on täielikult integreeritud, kokkupandav toitejaotuslahendus. Definitsiooni järgi on see kompaktne libisemiskinnitusega koost, mis ühendab endas akõrgepinge jaotusseadmed, õliga sukeldatud jõutrafo ja madalpinge jaotuspaneelid ühes suletud metallkorpuses.

Mis see on:

Erinevalt traditsioonilistest Euroopa stiilis alajaamadest, mis eraldavad komponente, on seeAmeerika tüüpi üksuskasutab trafoõli nii elektriisolaatori kui ka jahutusvahendina. Trafopaak on konstruktsiooniliselt korpusega integreeritud, luues ühtse "kasti-tüüpi" vormiteguri.

Mida see teeb:

See alajaam on mõeldud kõrgepinge primaarelektri (tavaliselt 12 kV kuni 36 kV) muundamiseks madalpinge kasutatavaks võimsuseks (208 V kuni 480 V). See täidab kolme kriitilist funktsiooni:

1. Pinge alandamine: vähendab keskpinget kasutuspingele.

2. Kaitse: sisaldab kaitsmeid ja kaitselüliteid, et kaitsta allavoolu võrke rikete eest.

3. Jaotamine: haldab ja jaotab elektrit elamukogukondadele, kaubanduskeskustele või tööstusrajatistele.

Transformeri õliisolatsioonikarp Box-Type Compact Ameerika tüüpi alajaam sobib suurepäraselt keskkondades, kus ruumi on vähe, kuid usaldusväärsusest ei saa loobuda. See välistab vajaduse eraldi aiaga piiratud õue või betoonist võlvi järele, kuna kõik pinge all olevad osad on täielikult suletud.

Toote parameeter (spetsifikatsioon)

Toote funktsioon ja rakendus

K1: Mille poolest erineb trafo õliisolatsioonikarbi tüüpi kompaktne Ameerika tüüpi alajaam tavalisest padjakinnitusega trafost?

A1: Erinevus seisneb integratsioonis. Tavaline padjale paigaldatav trafo on lihtsalt trafo. Meie Box-Type Compact Ameerika tüüpi alajaam sisaldab kõrgepinge sektsiooni koormuse katkestuslülitite ja kaitsmetega ning madalpinge kaitselülitit. See on "alajaam kastis", samas kui standardseade on lihtsalt trafo. Õliisolatsioon tagab ka suurepärase kaarekustutusvõime rikete ajal.

K2: Kuidas on õliisolatsioonist kasu minu tööks äärmuslikes kliimatingimustes?

A2: trafoõlil on suurem dielektriline tugevus kui õhul ja oluliselt parem soojusjuhtivus. Kuumas kliimas (kuni 50°C) neelab õli südamikust ja spiraalidest soojust, hajutades selle läbi paagi gofreeritud seinte. Külmas kliimas säilitab õli stabiilse viskoossuse, hoides ära sisemise kaare tekkimise. See muudab Transformeri õliisolatsiooni Box-Type Compact Ameerika tüüpi alajaama ideaalseks kõrbete, rannikualade ja lumiste mäekurude jaoks.

Q4: kas ma saan kohandada madalpinge väljundi konfiguratsiooni?

A4: Jah. Pakume konfigureeritavaid madalpinge paneele 2 kuni 8 viisil, sealhulgas MCCB (Molded Case Circuit Breaker) väljundid. Saate lisada ka mõõtekahtleid, piksepiirikuid ja automaatseid võimsusteguri korrigeerimise kondensaatoreid.

Rakenduse stsenaariumid

1. Elamurajoonid: toidab elamukomplekside maa-aluseid toitevõrke.

2. Tuule- ja päikesepargid: suurendab generaatori pinget või vähendab abitoite saamiseks võrgu pinget.

3. EV laadimisjaamad: pakub 480V-3 faasilist voolu kiirlaadijate jaoks.

4. Tööstuspargid: toimib ajutise või püsiva ehitusjõu alajaamana.

5. Linnauuendusprojektid: asendab vanad võlv-tüüpi trafod, kus üleujutus on oht.

Tootmise üksikasjad ja konkurentsieelised

Üksikasjalikud komponendid:

● Paagi ehitus: meie paak kasutab 2,5–3,0 mm külmvaltsitud terast (konkurendid kasutavad sageli 1,5 mm). Gofreeritud ribid on roboti abil keevitatud, et vältida 100% õlilekkeid.

● Südamik ja mähised: kasutame suure läbilaskvusega teraorienteeritud räniterast (M4 klass). Vaskmähised (mitte alumiiniumist) on hüstereesikadude vähendamiseks täielikult lõõmutatud.

● Õli kvaliteet: täidame inhibeeritud trafoõliga (standard IEC 60296), mille läbilöögipinge on >60 kV. Valikuline: looduslik ester (taimeõli) biolagunevate nõuete jaoks.

● HV lüliti: sisaldab 4-asendilist koormuse katkestuslülitit (suletud/avatud/maandatud/ühendatud), millel on nähtavad katkestusnäidikud.

● Värvisüsteem: 5-astmeline eeltöötlus + tsingirikas epoksükrunt + polüester pealislakk. Soolapihustit testitud 500+ tundi.

Tootmise eelised võrreldes konkurentidega:

Korduma kippuvad küsimused

Q1: Transformeri õliisolatsioonikasti tüüpi kompaktne Ameerika tüüpi alajaam saabus madala õlirõhuga. Kas see lekib?

V: Ei. Oksüdeerumise vältimiseks tarnime üksused väikese lämmastikukattega. Manomeetri näit võib olla null. Pärast täitmist värske õliga tasemeindikaatorini (umbes 5-10 cm südamikust kõrgemal) laske sellel 6 tundi seista. Kui tase 24 tunni jooksul uuesti langeb, võtke meiega ühendust tihendi kontrollimiseks.

Q4: Kas pakute trafo õliisolatsioonikasti tüüpi kompaktse Ameerika tüüpi alajaama varuosi?

V: Jah. Meil on üle 10 aasta laos kõrgepingekaitsmed (bay-o-net stiilis), madalpinge kaitselülitid, õlitaseme näidikud, rõhualandusventiilid ja tihendikomplektid. Tellige meie veebiportaali kaudu mis tahes varuosa 48-tunniseks saatmiseks.

Q5: Kuidas kontrollida õli kvaliteeti pärast 2-aastast töötamist?

V: Kasutage õli dielektrilise tugevuse testijat (ASTM D877). Take a sample from the bottom drain valve. The dielectric strength should be >30kV. Kui see langeb alla 20 kV, filtreerige õli või vahetage see välja. Üle 1000 kVA seadmete puhul soovitame iga-aastast lahustunud gaasi analüüsi (DGA).

K6: Kas trafo õliisolatsioonikasti tüüpi kompaktne Ameerika tüüpi alajaam ühildub nutika võrgusüsteemidega?

V: Absoluutselt. Valikuliste lisandmoodulite hulka kuuluvad: 4G/5G kaugseireüksused (õli temperatuur, rõhk, koormusvool) ja RS485/Modbus RTU pordid. Saate selle otse oma SCADA-süsteemi integreerida.

Müügijärgne teenindus

Garantiiperiood: 12 kuud alates kasutuselevõtu kuupäevast või 14 kuud alates tarnekuupäevast (olenevalt sellest, kumb saabub varem).

Katvus: kõik tootmisdefektid, sealhulgas südamiku rike, mähise lühised, õlilekked keevisõmblustest jalülitusseadmedmehaaniline rike.
