Intelligentne kokkupandav välikast-tüüpi alajaam

Mis see seade on?

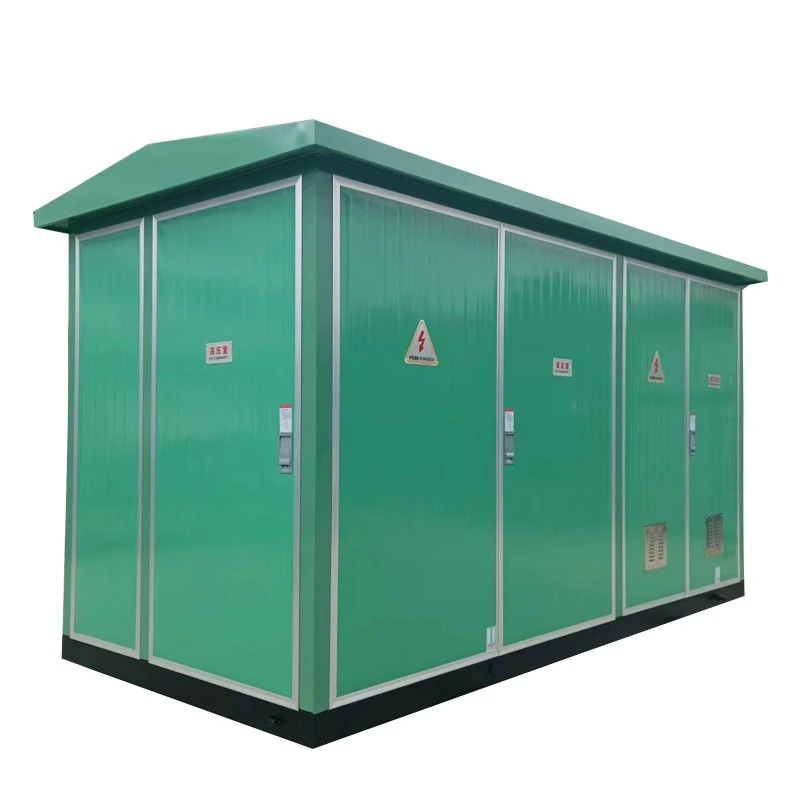

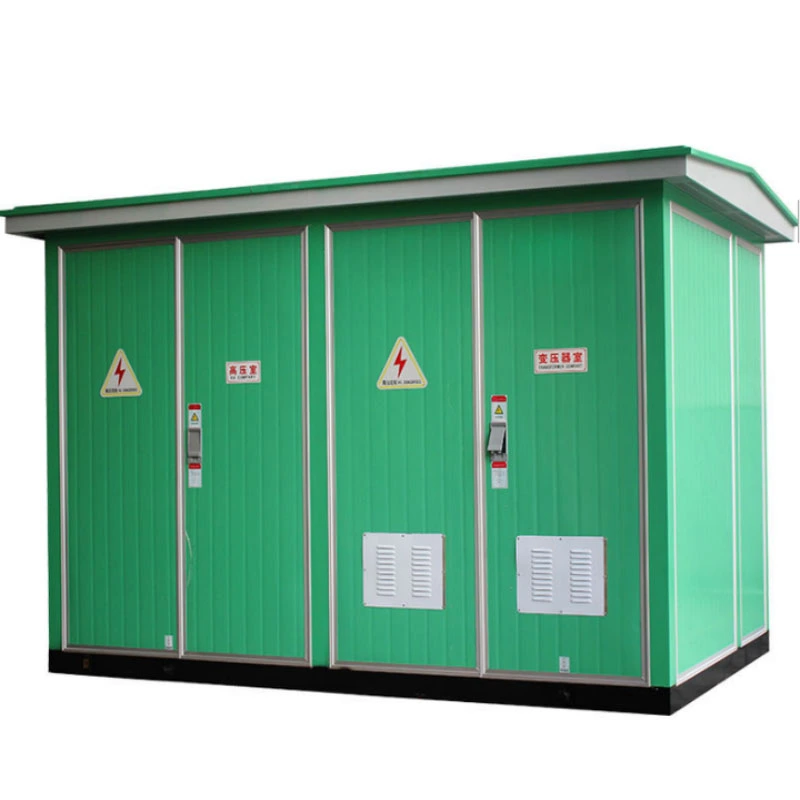

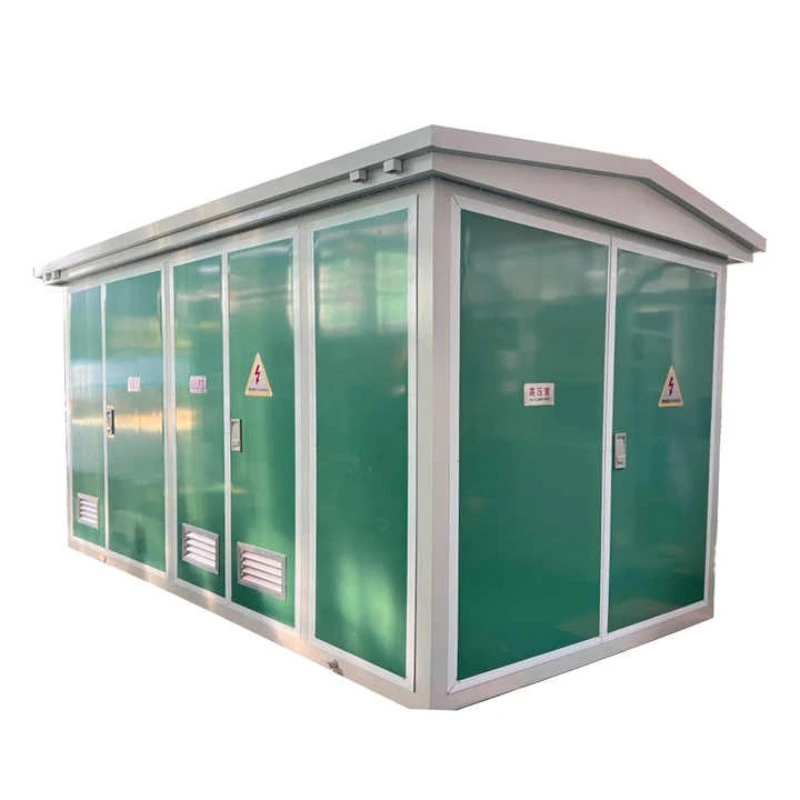

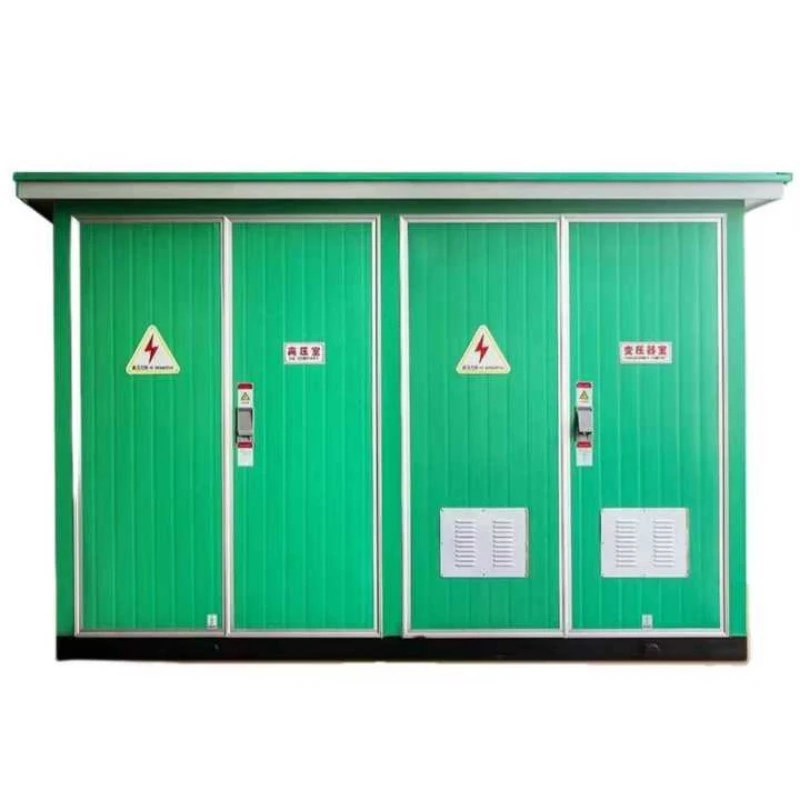

YB-24 intelligentne kokkupandav välialajaam on tehases kokku pandud kompaktne toitejaotusseade, mis on integreeritudkõrgepinge jaotusseadmed, jõutrafo ja madalpinge jaotusseadmed ühte ilmastikukindlasse korpusesse. See kuulub kokkupandavate alajaamade perekonda, mida tuntakse ka kui "kompaktalajaamad" või "pakendatud alajaamad".

Mudelikoodi jaotus:

YB — kokkupandavad kast-tüüpi alajaam

24 — Disaini seeria kood, mis esindab intelligentset juhtimist ja modulaarset konfiguratsiooni

Mida see teeb?

Selle seadme põhifunktsioon on vastu võtta kõrgepinge elektrienergiat (tavaliselt 10 kV või 35 kV), viia see integreeritud trafo kaudu madalpingele (400 V/380 V) ja jaotada see ohutult lõppkasutajate koormustele, nagu elamud, kaubanduslikud väljakud, tehased või elektrisõidukite laadimisjaamad.

Erinevalt traditsioonilistest tsiviilehitusega alajaamadest ei vaja YB-24 üksikute komponentide kohapealset kokkupanekut. See on täielikult eeljuhtmega ühendatud, eeltestitud ja tarnitakse ühe seadmena. See kasutab õlivaba kuivtüüpi või biolagunevat õliga täidetud trafot (valikuline) ja tugineb loomulikule või sundõhujahutusele. Nutikas juhtimissüsteem võimaldab andmete kaugkogumist, tõrketeadet ja automaatset ümberlülitamist, muutes selle ideaalseks nutivõrgu rakenduste jaoks.

Toote eelised

YB-24 intelligentne kokkupandav välialajaam pakub traditsiooniliste alajaamade ees selgeid eeliseid:

1. Ruumi säästmine ja kiire paigaldamine

See võtab vaid 40% tavalise tsiviilalajaama jalajäljest

Paigaldatav lihtsale betoonalusele 2-3 päeva jooksul

Pole vaja eraldi seadmeruume ega ventilatsioonišahti

2. Kõrge intelligentsus

Standardvarustuses RTU (Remote Terminal Unit)

Toetab 4G/5G või kiudoptilist sidet

Pinge, voolu, võimsusteguri, temperatuuri ja ukse oleku reaalajas jälgimine

Kaugjuhtimine/sulgemine ja parameetrite reguleerimine

3. Ohutus ja keskkonnakaitse

Õlivaba disain valikuline (kuivtüüpi trafo)

Kaarekindel kõrgepingekamber

IP54 kaitseklass hoiab ära tolmu ja vee sissepääsu

Kaabli sisenemine altpoolt, välistades avatud pingestatud osad

4. Kuluefektiivne elutsükkel

30–40% väiksem alginvesteering kui tsiviilalajaamadel

Tsiviilehituse kulude vähenemine 60%.

Madalamad hoolduskulud tänu moodulkomponentide vahetamisele

5. Kohanemisvõime karmide keskkondadega

Töötemperatuuri vahemik: -25°C kuni +55°C

Korrosioonivastane kate ranniku- või tööstuspiirkondadele

Siseküttesüsteem külmade piirkondade jaoks valikuline

Toote funktsioon

Toote rakendus

YB-24 intelligentne monteeritav välialajaam sobib paljude stsenaariumide jaoks, kus on vaja kiiret kasutuselevõttu, väikest ruumi ja intelligentset tööd.

Tootmise üksikasjad

1. Korpuse tootmine

CNC stantsimine, painutamine ja keevitamine suure täpsusega

Kahekihiline pulbervärvimine (tsingirikas krunt + polüester pealislakk) ≥80 μm

Soolapihustustest ≥500 tundi

Katus 5° kaldega, et vältida vee kogunemist

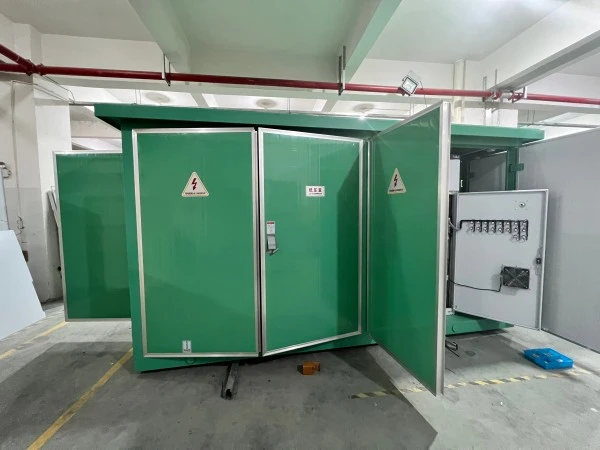

2. Sisemine paigutus

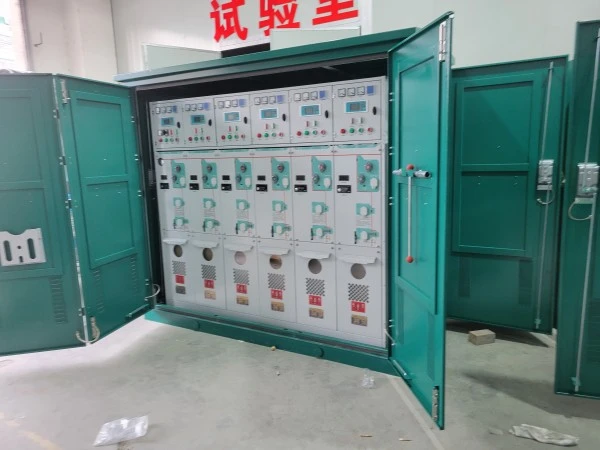

HV sektsioon: SF6 rõngaga põhiseade või koormuse kaitselüliti, piksepiirik, kõrgepingekaitse

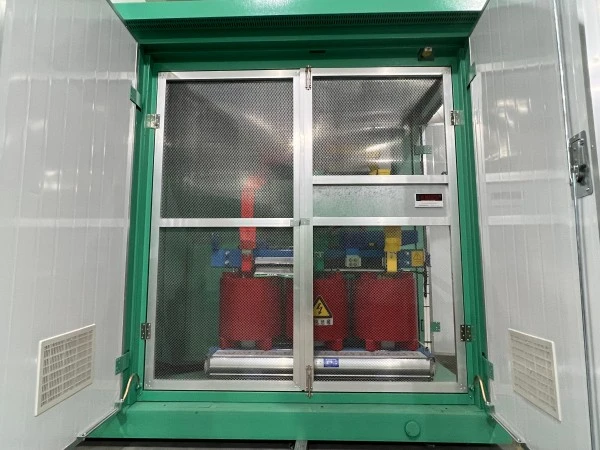

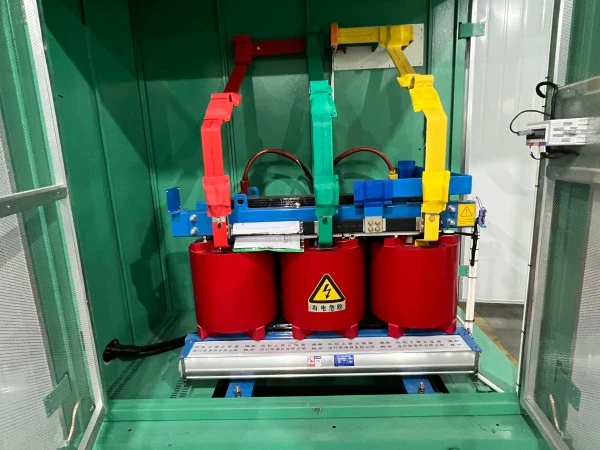

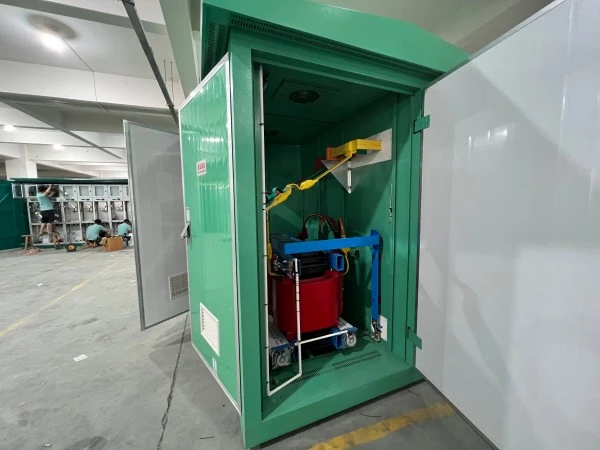

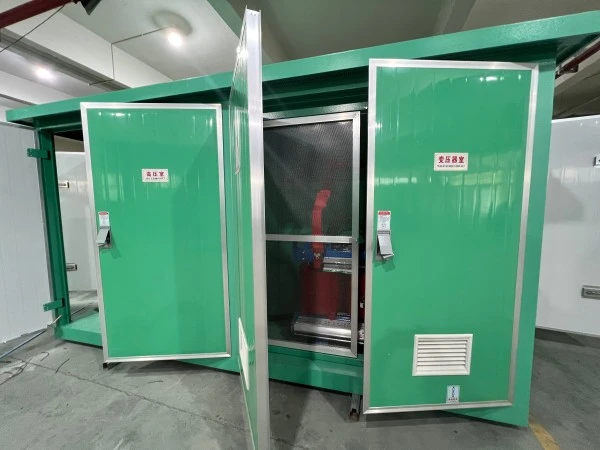

Trafo sahtel: Rullidele paigaldatud trafo, eemaldatav esipaneel lihtsaks hoolduseks

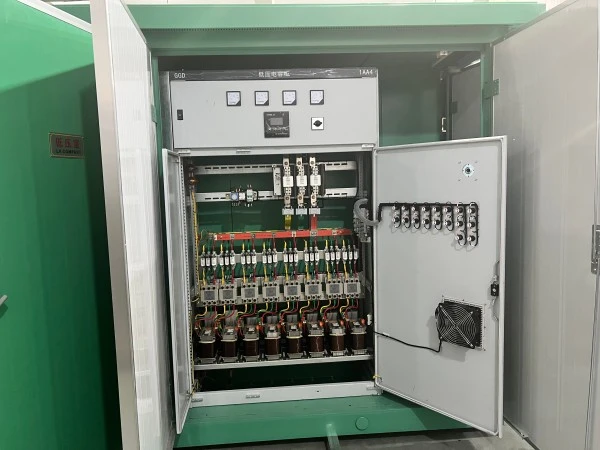

LV-sektsioon: peakaitselüliti, harulülitid, automaatne kondensaatoripank, intelligentne jälgimisterminal

Kõik tulekindlate metallist vaheseintega eraldatud sektsioonid (klass A)

3. Intelligentse süsteemi üksikasjad

Temperatuuri jälgimine: PT100 andurid trafo mähistel ja korpuse sisemuses

Ukse olek: magnetkontakti lüliti koos alarmiga pilve

Energiamõõtmine: klassi 1 või 0,5S kahesuunaline arvesti

Kaugjuhtimispult: toetab standardeid IEC 60870-5-101/104, DNP3.0

Kohalik juhtimine: parooliga kaitstud HMI sündmuste logimisega

4. Kaabli sisestamine ja maandus

Alumine kaablisisend kummist tihenditega (säilitatakse IP54 reiting)

Spetsiaalne vasest maandussiin (40 × 4 mm) kõigis sektsioonides

Maandustakistus ≤4Ω

5. Kvaliteedi testimine enne tarnimist

Toitesageduse pingetaluvuse test (35kV kõrgepinge poolel, 2,5kV madalpinge poolel)

Trafo pöörete suhe ja tühikoormuse katse

Intelligentse süsteemi side test (30 min pidev ping)

Vihma test (simuleeritud 10 mm/min 1 tund)

Pakendamine ja müügijärgne teenindus

Pakendamine

Kogu üksus pakitud venituskilesse + lainepapist nurgad

Wooden pallet base with forklift slots

Korpuses olevad kuivatusaine kotid, et vältida niiskust saatmise ajal

Kõik välisavad suletud veekindla teibiga

Müügijärgse teeninduse kohustus

Garantiiperiood: 12 kuud alates tarnekuupäevast (tasulise teeninduslepinguga pikendatav 24 või 36 kuuni)

Korduma kippuvad küsimused (KKK)

K1: Kas YB-24 intelligentne kokkupandav välialajaam sobib kõrge soolsusega rannikualadele?

V: Jah. Standardne korpus kasutab korrosioonivastast pulbervärvimist paksusega ≥80 μm ja läbib 500-tunnise soolapihustustesti. Väga korrodeerivate keskkondade jaoks (nt sadamad, keemiatehased) pakume roostevabast terasest 304/316 korpuseid ja sisemiste siinide täiendavat kattekihti.

Q2: Kas trafot saab vahetada ilma kogu alajaama välja vahetamata?

V: Jah. Trafo sektsioon on konstrueeritud eemaldatavate külgpaneelide ja rullsiinidega. Trafot saab eest või küljelt välja tõmmata ja asendusseadme saab sisestada ilma HV- või LV-sektsiooni häirimata. See modulaarsus on YB-24 disaini põhiomadus.

K3: Kas intelligentne süsteem toetab ühenduse loomist kolmanda osapoole SCADA-süsteemiga?

V: Jah. Standardkontroller toetab Modbus RTU üle RS485 ja Modbus TCP üle Etherneti. Seda saab konfigureerida ka IEC 60870-5-101/104 või DNP3.0 protokollide jaoks. Pakume süsteemi integreerimiseks täielikku registrikaarti.

K4: Kas YB-24 on lubatud paigutada elamute lähedusse seoses mürapiirangutega?

V: Jah. Kuivtüüpi trafo puhul on müratase ≤55dB 1 meetri kaugusel, mis vastab elamupiirangutele. Õliga sukeldatud trafode jaoks lisame trafo sektsiooni vibratsioonisummutuspadjad ja akustilise korpuse, vähendades müra ≤48 dB-ni.

Q5: Mis on tavaline tarneaeg?

V: Standardkonfiguratsioonide puhul (800 kVA või alla selle, IP54, terasest korpus, rõnga põhiseadmega) on tarneaeg 15---20 tööpäeva pärast tellimuse kinnitamist. Kohandatud projektid (roostevaba teras, erivärv, lisakõrgus õhuliini sisenemiseks) nõuavad 25---30 tööpäeva.

K6: Millised trafotüübid on YB-24 jaoks saadaval?

V: YB-24 saab konfigureeridaõliga sukeldatud trafodnagu S13/S20 või epoksüvaigust valatud kuivtüüpi trafod, nagu SCB13/SCB14, olenevalt projekti nõuetest, paigalduskeskkonnast, tuleohutusnõuetest ja kohalikest standarditest.
