Väliskasti tüüpi alajaama lahendus Mehhiko fotogalvaanilise elektrijaama jaoks

Kohapealne foto kirjeldus:

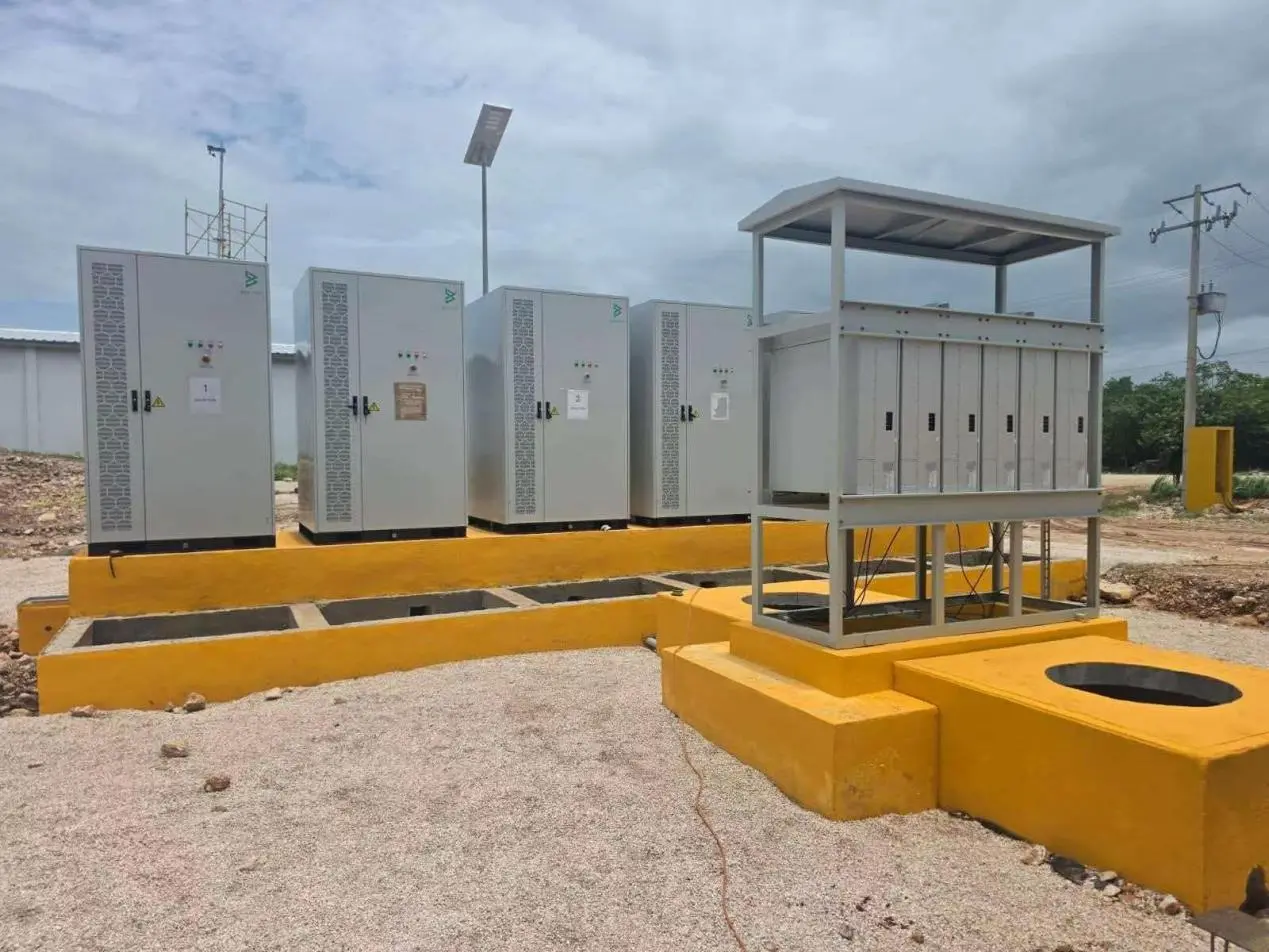

Joonis 1: Inverteri juhtkapi ja madalpinge kombineerija kapi integreeritud konfiguratsioon

Paneeli vasakul küljel on neli sõltumatut välistingimustes kasutatavat fotogalvaanilise inverteri juhtkappi; paremale küljele on paigaldatud vastav avatud tüüpi madalpingekombaini jaotusraam koos vihmakindla varikatusega. Kõik seadmed on paigaldatud kõrgendatud kollasele betoonalustele, mille põhjas on sisseehitatud kaablikraavid, mis tagavad kaabli sisse- ja väljapääsu, vältides seeläbi maapinnal asuva vihmavee ja niiskuse erosiooni.

Inverteri juhtkapp: IP54-reitinguga välistingimustes kaitstud korpus, millel on suure pindalaga külgmised konvektiivsed jahutusrestid ja tolmufiltrid koos integreeritud juhtnuppude, olekuindikaatorite ja tõrkealarmidega esipaneelil. Iga seade töötab oma määratud tsoonis iseseisvalt, võimaldades üksikute seadmete hooldamist ilma kogu elektritootmissüsteemi mõjutamata.

Madalpinge jaotusraam: sellel on avatud vihmakindel katus, millel on loomulik soojuse hajumine troopilistes kõrgetemperatuurilistes keskkondades, varustatud kuue sisemise väljundpordiga, et koondada energiat mitmelt inverterilt ja lihtsustada kohapealset juhtmestikku. Rajatises on päikeseenergial töötavad seire- ja valgustuspostid, mis töötavad ilma välise toiteallikata ning vastavad öise töö, hoolduse ja turvavalve nõuetele.

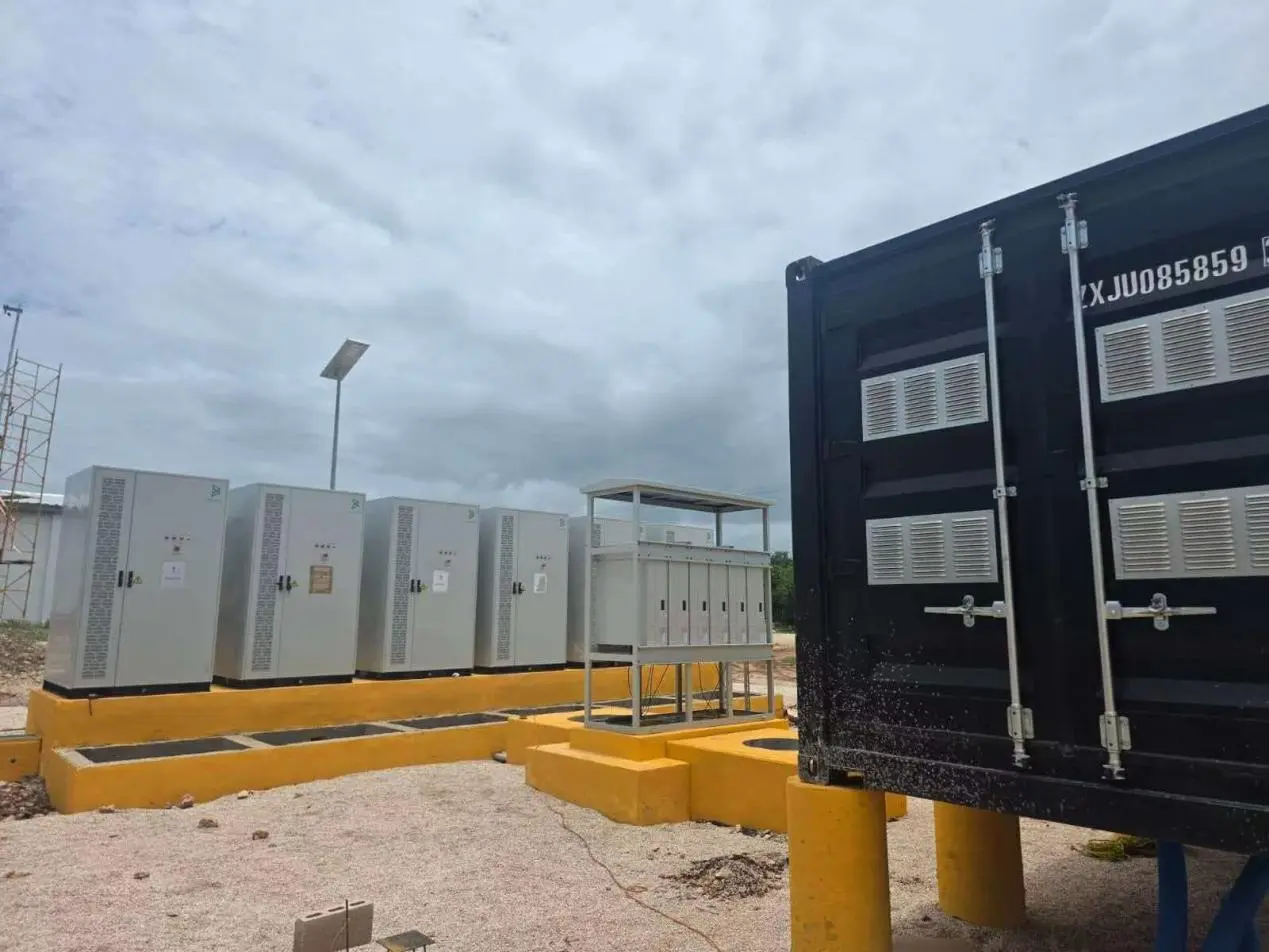

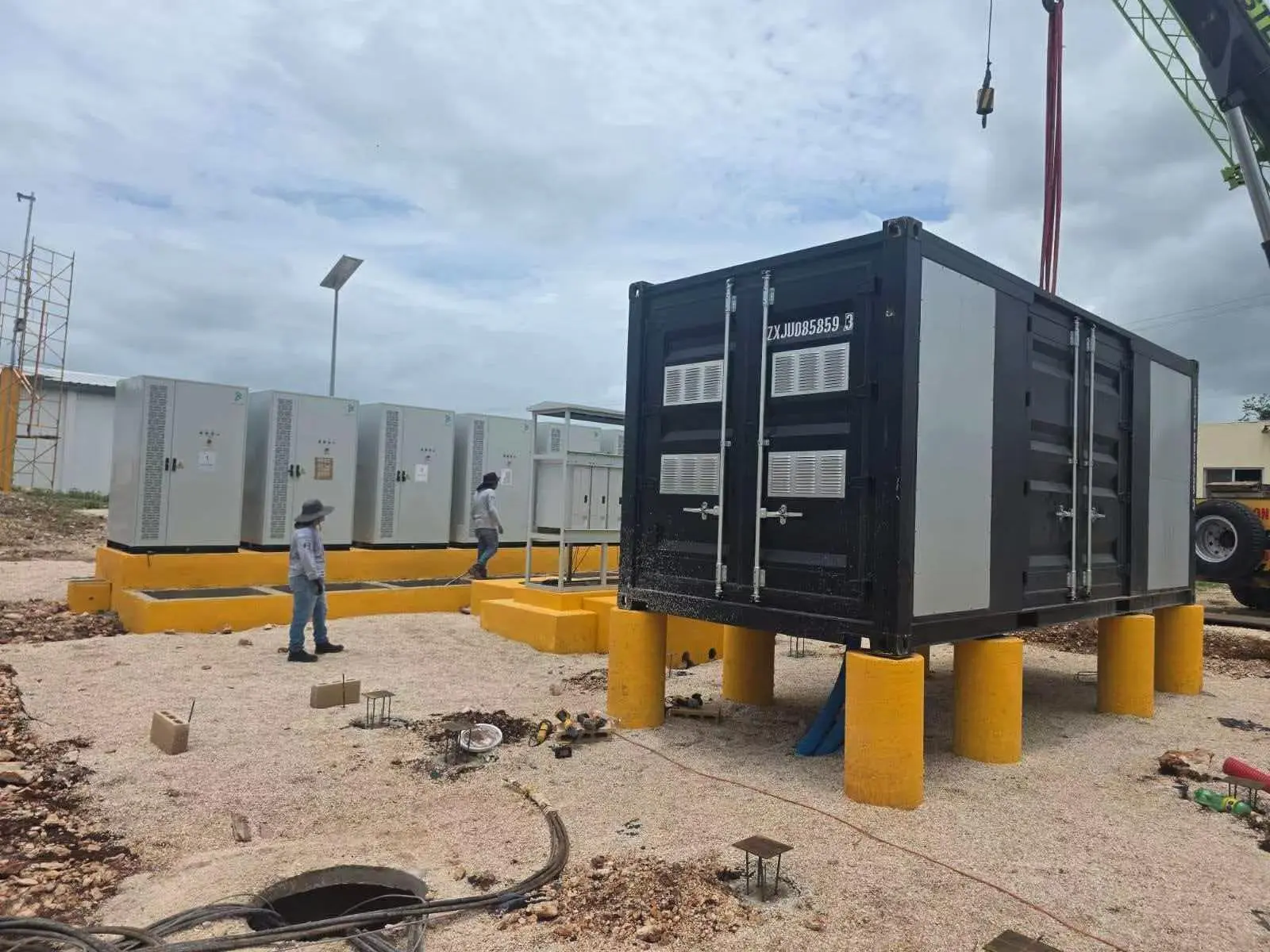

Joonised 2 ja 3: Konteineralajaam saabub objektile; panoraamvaade kogu elektrijaotuspiirkonnale

The integrated black containerized substation has been delivered to the site, forming a complete photovoltaic power distribution system together with the rear-mounted inverter cabinet and combiner cabinet. Both sides of the container are equipped with rain-resistant ventilation louvers and feature built-in dust-proof and water-resistant structures to enhance heat dissipation in high-temperature environments. The container is coated with an outdoor weather-resistant coating that provides protection against ultraviolet radiation and salt spray corrosion, making it suitable for long-term operation in open-air conditions in Mexico.

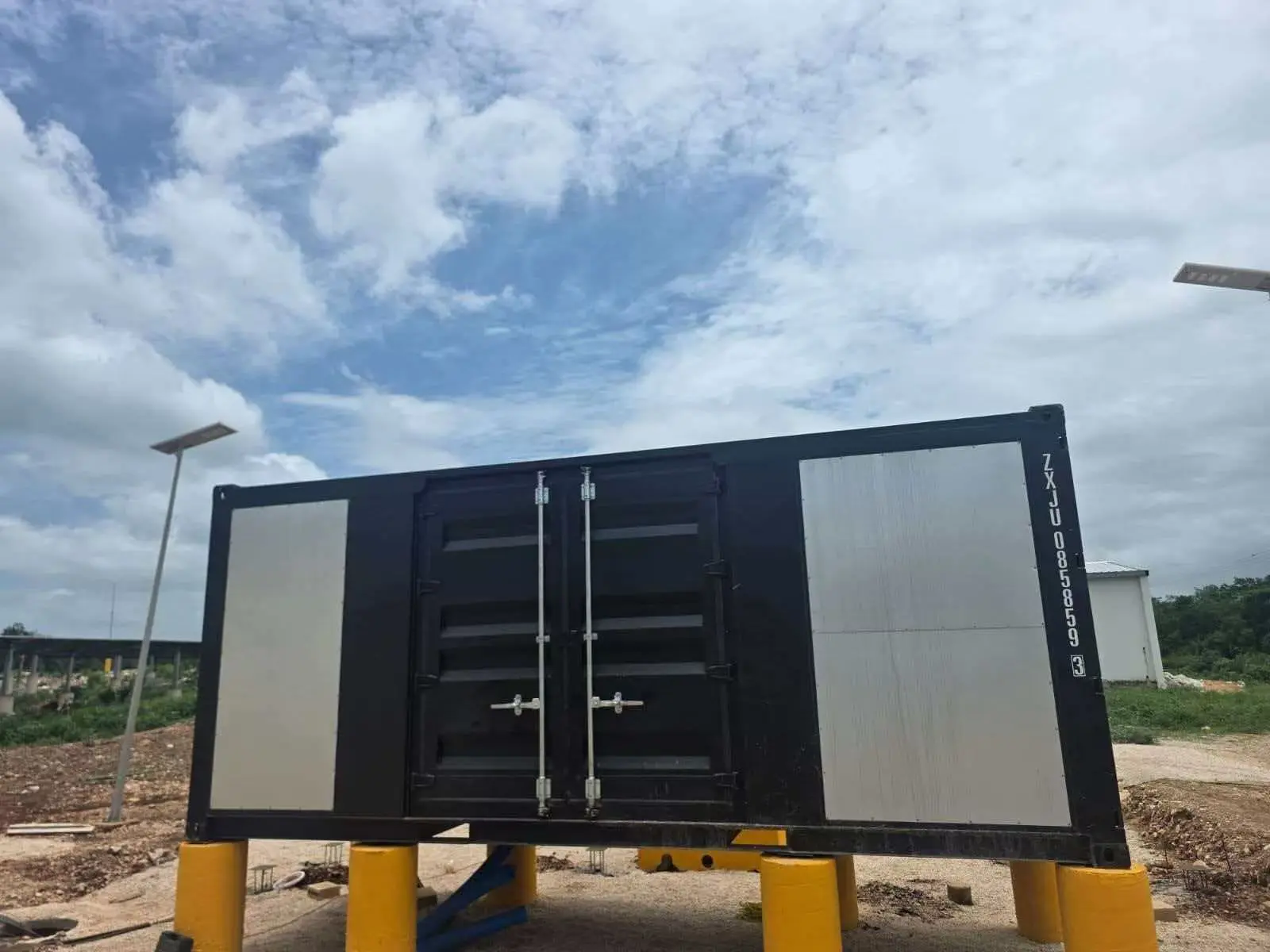

Joonis 4: konteineri kast on muudetud toote välimuseks

Standardne konteinerite konstruktsioon kaheukseliste juurdepääsukanalite ja külgmiste hoolduspaneelidega siseseadmete hõlpsaks hooldamiseks; lahterdatud ventilatsioonikonstruktsioon tagab optimaalse soojuse hajumise, pakkudes samal ajal vee- ja tolmukindlat kaitset, muutes selle sobivaks tsentraliseeritud tõusu- ja võrguühenduse rakendusteks megavatise mastaabiga fotogalvaanilistes elektrijaamades.

Projekti turueelised

1. Kokkupandav integreeritud tarne: kõik seadmed on tehases eelnevalt kokku pandud ja testitud, mis vähendab oluliselt ülemere kohapealse ehituse ja kasutuselevõtu aega, lühendab projekti üldist tarnetsüklit ja peatöövõtja tööjõu kogukulusid.

2. Kogu tööstusahelal on laialdased tarnevõimalused – trafod, lülitusseadmete kapid, voolutrafod, kaitsereleed ja inverterkilbid on kõik valmistatud ettevõttesiseselt ühtsete tehniliste standardite alusel, tagades mugava varuosade hankimise ja seadmete hoolduse.

3. See troopilise kliima jaoks kohandatud lahendus optimeerib spetsiaalselt soojusjuhtimist, niiskuskindlust ja korrosioonikindlaid struktuure, mis on kohandatud Ladina-Ameerika kuumade ja vihmaste tingimustega, lahendades tõhusalt levinud tööprobleeme, nagu seadmete seiskamised kõrge temperatuuri tõttu ja roostetamine väliselektrijaamades.

4. Vastab kohalikele võrguspetsifikatsioonidele ja selle üldised parameetrid vastavad Mehhiko elektristandarditele, võimaldades kohalikel elektriettevõtetel võrguühenduse otseühenduse heakskiitu ning mis muudab selle sobivaks replikatsiooniks ja kasutamiseks fotogalvaaniliste energiasalvestusprojektides Mehhikos, Kesk-Ameerikas ja Kariibi mere piirkonnas.

Projekti kokkuvõte

See Mehhiko integreeritud fotogalvaanilise ja energiasalvestiga kokkupandava alajaama projekt kasutab modulaarset kõikehõlmavat elektrijaotuslahendust, mis on spetsiaalselt optimeeritud piirkonna troopilise, kuuma ja vihmase kliima jaoks ning mis sisaldab spetsiaalseid niiskuskindluse, soojuse hajumise ja korrosioonikaitse täiustusi. Kasutades ehituslikku lähenemist, mis ühendab tehase eelvalmistamise kiire kohapealse paigaldamisega, saavutab see fotogalvaanilise inversiooni, voolu kogumise ja jaotamise ning võrguühenduse pinge suurendamise täieliku ahela integreerimise. Lahendus demonstreerib kõrget standardiseeritust ja on Ladina-Ameerika troopiliste taastuvenergia elektrijaamade etalonjuht, mis sobib reklaamimiseks ülemere PV- ja energiasalvestusseadmete võtmed kätte klientidele.
